2302(MOS管封装资料)中文版

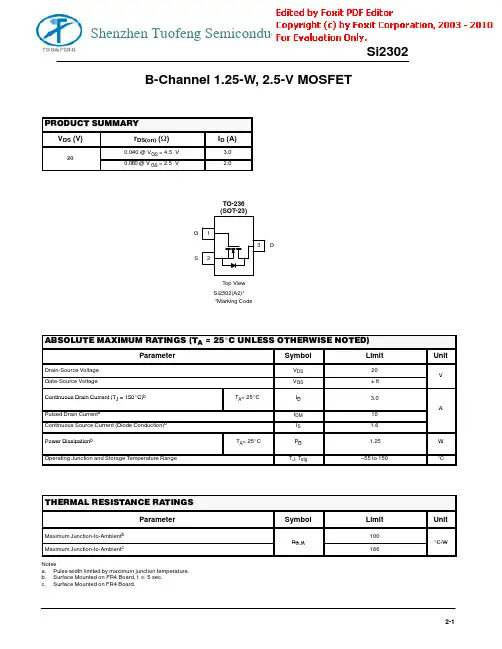

3.6ADESCRIPTIONThe ST2302 is the N-Channel logic enhancement mode power field effect transistor are produced using high cell density, DMOS trench technology.This high density process is especially tailored to minimize on-state resistance.These devices are particularly suited for low voltage application such as cellular phone and notebook computer power management and other batter powered circuits, and low in-line power loss are needed in a very small outine surface mount package.PIN CONFIGURATION SOT-23-3L1.Gate2.Source3.DrainS: Subcontractor Y: Year Code A: Process CodeFEATUREz 20V/3.6A, R DS(ON) = 80m-ohm@VGS = 4.5Vz 20V/2.4A, R DS(ON) = 95m-ohm@VGS = 2.5Vz Super high density cell design forextremely low R DS(ON)z Exceptional on-resistance and maximumDC current capabilityz SOT-23-3L package design3.6AABSOULTE MAXIMUM RATINGS (Ta = 25J Unless otherwise noted )Parameter Symbol Typical Unit Drain-Source Voltage V DSS 20 V Gate-Source VoltageV GSS +/-12V Continuous Drain Current (TJ=150J ) T A =25¢JT A =70J I D2.8 2.2A Pulsed Drain CurrentI DM 10 A Continuous Source Current (Diode Conduction) I S 1.6 A Power DissipationT A =25¢J T A =70JP D 1.250.8W Operation Junction Temperature T J 150 J Storgae Temperature RangeT STG -55/150 J Thermal Resistance-Junction to AmbientR cJA 100J /W3.6AELECTRICAL CHARACTERISTICS ( Ta = 25J Unless otherwise noted )Parameter Symbol Condition Min Typ Max UnitStaticDrain-Source Breakdown Voltage V (BR)DSS V GS =0V,I D =10uA 20 V Gate Threshold Voltage V GS(th) V DS =V GS ,I D =50uA 0.451.2 VGate Leakage CurrentI GSS V DS =0V,V GS =8V 100nAV DS =20V,V GS =0V 1Zero Gate Voltage Drain CurrentI DSS V DS =20V,V GS =0V T J =55J10 uAOn-State Drain Current I D(on) V DS 5V,V GS =4.5V V DS 5V,V GS =2.5V6 4 ADrain-source On-Resistance R DS(on)V GS =4.5V,I D =3.6AV GS =2.5V,I D =3.1A0.05 0.07 0.080.095Forward Transconductance g fsV DS =5V,I D =3.6V 10 SDiode Forward Voltage V SDI S =-1.6A,V GS =0V 0.85 1.2 VDynamicTotal Gate Charge Qg 5.4 10 Gate-Source Charge Qgs 0.65Gate-Drain Charge Qgd V DS =10V,V GS =4.5VI D -3.6A 1.4nC Input Capacitance Ciss 340Output CapacitanceCoss 115Reverse Transfer Capacitance CrssV DS =10V,V GS =0VF=1MHz 33pF 12 25Turn-On Timet d(on)t r 36 60 34 60 Turn-Off Timet d(off) t fV DD =10V,R L =5.5I D =3.6A,V GEN =4.5VR G =610 25nSN Channel Enchancement Mode MOSFET ST2302 3.6ASOT-23-3L PACKAGE OUTLINEN Channel Enchancement Mode MOSFET ST2302 3.6ATYPICAL CHARACTERISTICSN Channel Enchancement Mode MOSFET ST2302 3.6ATYPICAL CHARACTERISTICS(25J Unless noted)。

alj2302场效应管参数1.引言1.1 概述概述场效应管是一种常用的电子元件，广泛应用于电子电路中。

它是一种三电极器件，由控制电极、漏极和源极组成。

通过调节控制电极的电压，可以控制漏极和源极之间的电流，从而实现电路的放大、开关等功能。

场效应管具有体积小、功耗低、频率响应高等优点，因此在各类电子设备中得到了广泛的应用。

本文将介绍场效应管的基本原理和主要参数。

首先，会详细阐述场效应管的基本工作原理，包括PN结、沟道、栅极等关键概念。

然后，会介绍场效应管的主要参数，包括漏极电流、跨导、截止频率等。

这些参数对于评估场效应管性能、设计电路和进行电路分析非常重要。

通过对场效应管参数的分析和理解，可以更好地应用场效应管进行电路设计和优化。

同时，本文也会讨论场效应管参数的重要性，并探讨如何选择合适的参数以满足具体的应用需求。

综上所述，本文旨在全面介绍场效应管的参数和原理，为读者提供了解和应用场效应管的基础知识。

对于从事电子电路设计和研发的工程师和学生来说，本文具有一定的参考价值。

在电子领域的发展中，场效应管作为一种重要的电子元件，其参数的了解和应用显得尤为重要。

1.2文章结构1.2 文章结构本文主要围绕alj2302场效应管参数展开讨论。

文章分为引言、正文和结论三个部分。

引言部分首先概述了alj2302场效应管的基本特征和应用背景，介绍了场效应管在电子器件中的重要性。

接着，文章明确了本文的结构和目的，并提出了对场效应管参数的探讨。

正文部分分为两个主要小节。

首先，2.1小节详细解释了场效应管的基本原理，包括工作原理和结构特点等方面的内容。

通过对场效应管内部结构和电流控制机制的介绍，读者可以深入理解场效应管的工作原理。

其次，2.2小节深入讨论了场效应管的主要参数，包括转导、饱和电压、截止电压、漏极电阻等。

针对每个参数，我们详细介绍其定义、计算方法和对电路性能的影响，以便读者更好地理解和应用场效应管。

结论部分首先对全文内容进行总结，再进一步探讨场效应管参数的重要性。
