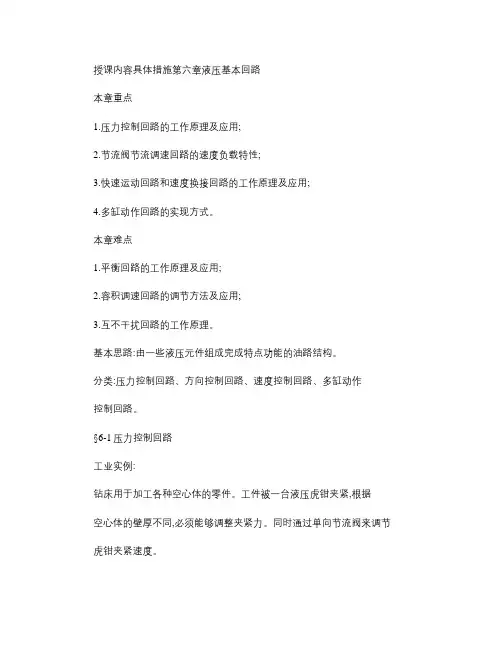

授课内容具体措施第六章液压基本回路本章重点1.压力控制回路的工作原理及应用;2.节流阀节流调速回路的速度负载特性;3.快速运动回路和速度换接回路的工作原理及应用;4.多缸动作回路的实现方式。
本章难点1.平衡回路的工作原理及应用;2.容积调速回路的调节方法及应用;3.互不干扰回路的工作原理。
基本思路:由一些液压元件组成完成特点功能的油路结构。
分类:压力控制回路、方向控制回路、速度控制回路、多缸动作控制回路。
§6-1压力控制回路工业实例:钻床用于加工各种空心体的零件。
工件被一台液压虎钳夹紧,根据空心体的壁厚不同,必须能够调整夹紧力。
同时通过单向节流阀来调节虎钳夹紧速度。
这是一个典型的压力控制回路,可以用到的主要控制元件是溢流阀和减压阀。
减压阀用于降低系统压力,以满足不同液压设备的压力需要。
一、调压回路1、单级调压溢流阀的调定压力必须大于液压缸工作压力和油路中各种压力损失之和。
2、多级调压液压系统在不同的工作阶段,液压系统需要不同的压力,多级调压就可实现这样的要求。
3、远程调压远程调压阀调节的最高压力应低于溢流阀的调定压力。
进行远程调压时,溢流阀的先导阀不起作用。
绝大多数油液仍从主溢流阀溢走。
考虑溢流阀与减压阀的区别。
二、卸荷回路1、二位二通阀卸荷(a二位二通阀的规格必须与液压泵的额定流量相适应,常用于泵流量小于63L/min 的场合。
2、M、H型三位换向阀的中位卸荷(b一般适用于压力较低和小流量场合。
且选用换向阀的通径应与泵的额定流量相适应。
3、用先导型溢流阀和二位二通电磁阀组成的卸荷回路(c这种回路比直接用二位二通电磁阀的回路平稳,适合于大流量的系统。
a b c三、保压回路1、利用液压泵保压2、利用蓄能器保压(下图a3、自动补油保压回路四、减压回路(下图b在需要油液压力较低的情况下,在油路中串联一个减压阀。
常用于夹紧回路、控制油路和润滑油路。
如果要从主油路中获得一个可调的稳定回路时,也可以使用减压阀。
