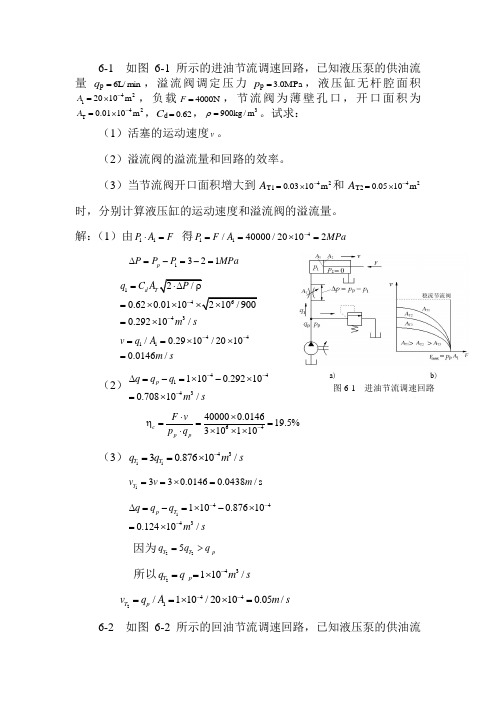

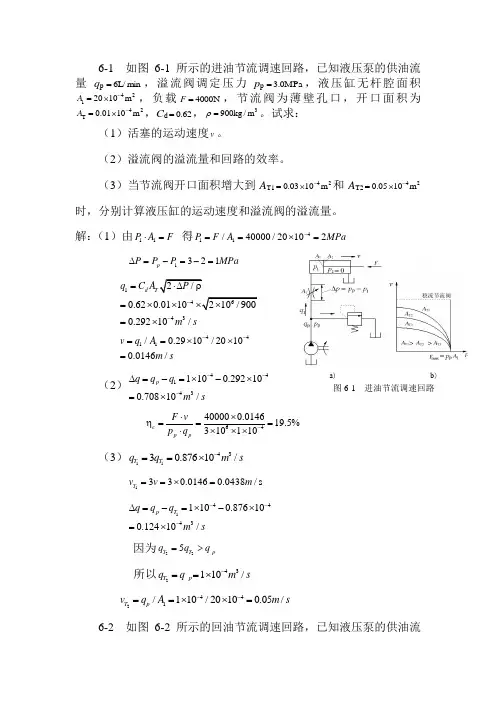

6-1 如图6-1所示的进油节流调速回路，已知液压泵的供油流量q p min L/6=，溢流阀调定压力p p MPa 0.3=，液压缸无杆腔面积241m 1020-⨯=A ，负载N 4000=F ，节流阀为薄壁孔口，开口面积为24T m 1001.0-⨯=A ，C d 62.0=，3m /kg 900=ρ。
试求：（1）活塞的运动速度v 。
（2）溢流阀的溢流量和回路的效率。
（3）当节流阀开口面积增大到A T124m 1003.0-⨯=和A T224m 1005.0-⨯=时，分别计算液压缸的运动速度和溢流阀的溢流量。
解：（1）由11P A F ⋅= 得4114000020102P F A MPa -=/=/⨯=1321p P P P MPa ∆=-=-=1464320.620.01102100.29210d T q C A P m s--=⋅∆/ρ=⨯⨯⨯⨯/900=⨯/ 44110.2910100.0146v q A m s--=/=⨯/20⨯=/ （2）441431100.292100.70810p q q q m s---∆=-=⨯-⨯=⨯/64400000.014619.5310110c p p F v p q -⋅⨯η===%⋅⨯⨯⨯ （3）114330.87610T T q q m s -==⨯/1330.01460.0438s T v v m ==⨯=/144431100.876100.12410p T q q q m s---∆=-=⨯-⨯=⨯/因为225T T p q q q =>所以243110T p q q m s -==⨯/244111020100.05T p v q A m s --=/=⨯/⨯=/6-2 如图6-2所示的回油节流调速回路，已知液压泵的供油流a )b )图6-1 进油节流调速回路量q p min L/20=，负载N 40000=F ，溢流阀调定压力p p 5.4MPa =，液压缸无杆腔面积A 124m 1080-⨯=，有杆腔面积A 224m 1040-⨯=，液压缸工作速度min /m 18.0=v ，不考虑管路损失和液压缸的摩擦损失，试计算：（1）液压缸工作时液压系统的效率。

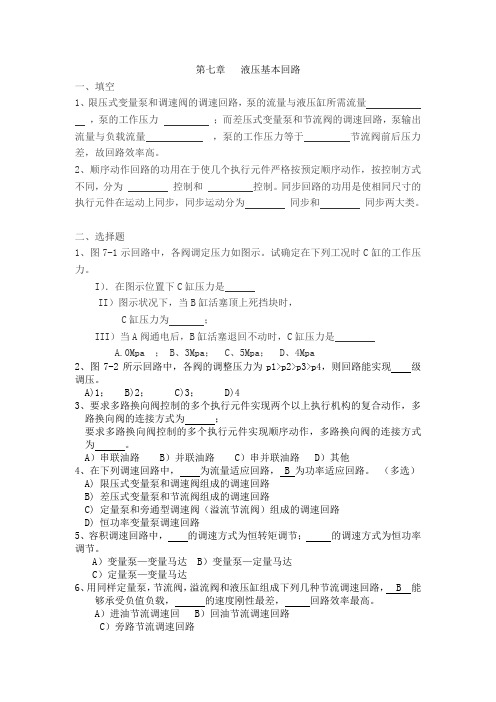

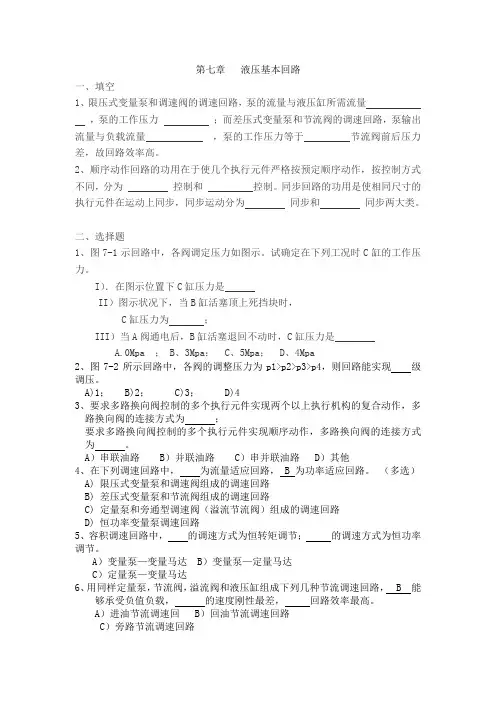

第七章液压基本回路一、填空1、限压式变量泵和调速阀的调速回路，泵的流量与液压缸所需流量，泵的工作压力；而差压式变量泵和节流阀的调速回路，泵输出流量与负载流量，泵的工作压力等于节流阀前后压力差，故回路效率高。
2、顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为控制和控制。
同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为同步和同步两大类。
二、选择题1、图7-1示回路中，各阀调定压力如图示。
试确定在下列工况时C缸的工作压力。
I）．在图示位置下C缸压力是II）图示状况下，当B缸活塞顶上死挡块时，C缸压力为；III）当A阀通电后，B缸活塞退回不动时，C缸压力是A.0Mpa ； B、3Mpa； C、5Mpa； D、4Mpa2、图7-2所示回路中，各阀的调整压力为p1>p2>p3>p4，则回路能实现级调压。
A)1； B)2； C)3； D)43、要求多路换向阀控制的多个执行元件实现两个以上执行机构的复合动作，多路换向阀的连接方式为；要求多路换向阀控制的多个执行元件实现顺序动作，多路换向阀的连接方式为。
A）串联油路 B）并联油路 C）串并联油路 D）其他4、在下列调速回路中，为流量适应回路， B 为功率适应回路。
（多选）A) 限压式变量泵和调速阀组成的调速回路B) 差压式变量泵和节流阀组成的调速回路C) 定量泵和旁通型调速阀（溢流节流阀）组成的调速回路D) 恒功率变量泵调速回路5、容积调速回路中，的调速方式为恒转矩调节；的调速方式为恒功率调节。
A）变量泵—变量马达 B）变量泵—定量马达C）定量泵—变量马达6、用同样定量泵，节流阀，溢流阀和液压缸组成下列几种节流调速回路， B 能够承受负值负载，的速度刚性最差，回路效率最高。
A）进油节流调速回 B）回油节流调速回路C）旁路节流调速回路7、在定量泵节流调速阀回路中，调速阀可以安放在回路的（多选），而旁通型调速回路只能安放在回路的。
6-1 如图6-1所示的进油节流调速回路，已知液压泵的供油流量q p min L/6=，溢流阀调定压力p p MPa 0.3=，液压缸无杆腔面积241m 1020-⨯=A ，负载N 4000=F ，节流阀为薄壁孔口，开口面积为24T m 1001.0-⨯=A ，C d 62.0=，3m /kg 900=ρ。
试求：（1）活塞的运动速度v 。
（2）溢流阀的溢流量和回路的效率。
（3）当节流阀开口面积增大到A T124m 1003.0-⨯=和A T224m 1005.0-⨯=时，分别计算液压缸的运动速度和溢流阀的溢流量。
解：（1）由11P A F ⋅= 得4114000020102P F A MPa -=/=/⨯=1321p P P P MPa ∆=-=-=14430.620.01100.29210d T q C A m s--==⨯⨯=⨯/44110.2910100.0146v q A m s--=/=⨯/20⨯=/（2）441431100.292100.70810p q q q m s---∆=-=⨯-⨯=⨯/64400000.014619.5310110c p p F v p q -⋅⨯η===%⋅⨯⨯⨯ （3）114330.87610T T q q m s -==⨯/1330.01460.0438s T v v m ==⨯=/144431100.876100.12410p T q q q m s---∆=-=⨯-⨯=⨯/因为225T T p q q q =>所以243110T p q q m s -==⨯/244111020100.05T p v q A m s --=/=⨯/⨯=/6-2 如图6-2所示的回油节流调速回路，已知液压泵的供油流a )b )图6-1 进油节流调速回路a ）回路图b ）速度负载特性量q p min L/20=，负载N 40000=F ，溢流阀调定压力p p 5.4MPa =，液压缸无杆腔面积A 124m 1080-⨯=，有杆腔面积A 224m 1040-⨯=，液压缸工作速度min /m 18.0=v ，不考虑管路损失和液压缸的摩擦损失，试计算：（1）液压缸工作时液压系统的效率。
《液压与气压传动》复习资料及答案9、先导式溢流阀原理如图所示，回答下列问题：+（1）先导式溢流阀原理由哪两部分组成？（2）何处为调压部分？（3）阻尼孔的作用是什么？（4）主阀弹簧为什么可较软？解：（1）先导阀、主阀。
（2）先导阀。
（3）制造压力差。
（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。
10、容积式液压泵的共同工作原理是什么？答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔；⑵密封容积交替变化；⑶吸、压油腔隔开。
11、溢流阀的主要作用有哪些？答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压液压系统中，当执行元件停止运动后，使泵卸荷有什么好处？答：在液压泵驱动电机不频繁启停的情况下，使液压泵在功率损失接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电机的使用寿命。
12、液压传动系统主要有那几部分组成？并叙述各部分的作用。
答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。
13、容积式液压泵完成吸油和压油必须具备哪三个条件？答：形成密闭容腔，密闭容积变化，吸、压油腔隔开。
14、试述进油路节流调速回路与回油路节流调速回路的不同之处。
17、什么叫做差动液压缸？差动液压缸在实际应用中有什么优点？答：差动液压缸是由单活塞杆液压缸将压力油同时供给单活塞杆液压缸左右两腔，使活塞运动速度提高。
差动液压缸在实际应用中可以实现差动快速运动，提高速度和效率。
18、什么是泵的排量、流量？什么是泵的容积效率、机械效率？答：（1）泵的排量：液压泵每转一周，由其密封几何尺寸变化计算而得的排出液体的体积。
（2）泵的流量：单位时间内所排出的液体体积。
（3）泵的容积效率：泵的实际输出流量与理论流量的比值。
（4）机械效率：泵的理论转矩与实际转矩的比值。
19、什么是三位滑阀的中位机能？研究它有何用处？答：（1）对于三位阀，阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能。
《液压与气压传动》复习资料及答案9、先导式溢流阀原理如图所示，回答下列问题：+（1）先导式溢流阀原理由哪两部分组成？（2）何处为调压部分？（3）阻尼孔的作用是什么？（4）主阀弹簧为什么可较软？解：（1）先导阀、主阀。
（2）先导阀。
（3）制造压力差。
（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。
10、容积式液压泵的共同工作原理是什么？答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔；⑵密封容积交替变化；⑶吸、压油腔隔开。
11、溢流阀的主要作用有哪些？答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压液压系统中，当执行元件停止运动后，使泵卸荷有什么好处？答：在液压泵驱动电机不频繁启停的情况下，使液压泵在功率损失接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电机的使用寿命。
12、液压传动系统主要有那几部分组成？并叙述各部分的作用。
答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。
13、容积式液压泵完成吸油和压油必须具备哪三个条件？答：形成密闭容腔，密闭容积变化，吸、压油腔隔开。
14、试述进油路节流调速回路与回油路节流调速回路的不同之处。
17、什么叫做差动液压缸？差动液压缸在实际应用中有什么优点？答：差动液压缸是由单活塞杆液压缸将压力油同时供给单活塞杆液压缸左右两腔，使活塞运动速度提高。
差动液压缸在实际应用中可以实现差动快速运动，提高速度和效率。
18、什么是泵的排量、流量？什么是泵的容积效率、机械效率？答：（1）泵的排量：液压泵每转一周，由其密封几何尺寸变化计算而得的排出液体的体积。
（2）泵的流量：单位时间内所排出的液体体积。
（3）泵的容积效率：泵的实际输出流量与理论流量的比值。
（4）机械效率：泵的理论转矩与实际转矩的比值。
19、什么是三位滑阀的中位机能？研究它有何用处？答：（1）对于三位阀，阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能。
液压试题库及参考答案(绘制回路)液压传动习题库及参考答案六、绘制回路1、试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节。
解：采用单向顺序阀的顺序动作回路：1Y得电，缸1和缸2先后前进，2Y得电，缸1和缸2先后退回。
为此，p x1调定压力应比缸1工作压力高（10～15）％；p x2调定压力应高于缸1返回压力。
2、绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。
解：双泵供油回路：1－大流量泵2－小流量泵3－卸载阀（外控内泄顺序阀）4－单向阀5－溢流阀6－二位二通电磁阀7－节流阀8－液压缸阀6电磁铁不得电时，液压缸快进，系统压力低于阀3、阀5调定压力，阀3、阀5均关闭，大、小流量泵同时向系统供油，q L=qp1+qp2。
阀6电磁铁得电，液压缸工进，系统压力为溢流阀5调定压力，阀3开启，大流量泵1卸载，溢流阀5开启，q L≤qp2。
3、写出图示回路有序元件名称。
解：（1）大流量泵（2）小流量泵（3）溢流阀（4）单向阀（5）外控式顺序阀（卸荷阀）（6）调速阀4、用一个单向定向泵、溢流阀、节流阀、三位四通电磁换向阀组成一个进油节流调速回路。
解：5、试用单向定量泵、溢流阀、单向阀、单向变量马达各一个，组成容积调速回路。
解：6、写出下图所示回路有序号元件的名称。
解：1——低压大流量泵2——中压小流量泵3——外控内泄顺序阀做卸荷阀4——溢流阀5——二位三通电磁换向阀6——调速阀7、写出如图所示回路有序号元件的名称。
解：1——低压大流量泵2——中压小流量泵3——外控内泄顺序阀做卸荷阀；4——单向阀；5——溢流阀；8、试用一个先导型溢流阀、两个远程调压阀组成一个三级调压且能卸载的多级调压回路，绘出回路图并简述工作原理。
解：（1）当1YA不通电,系统压力为P y1由先导型溢流阀控制（2）当1YA通电,系统压力为P y2,由远程调压阀控制9、绘出三种不同的卸荷回路，说明卸荷的方法。
习题六6-1．在图示的平衡回路中，若液压缸无杆腔面积为A1=60×10-4m2，有杆腔的面积为A2=30×10-4m2，活塞与运动部件的自重为G=6000N，活塞运动时的摩擦阻力为F f=1500N。
油缸运动需要克服的恒定向下的负载阻力为F L=3000N，问：（1）溢流阀的最小调整压力应为多少？（2）在所求得的溢流阀最小调定压力下，顺序阀的最大调整压力和最小调整压力各为多少？图题6-1解：（1）2YA通电，保持油缸自重和负载刚好能够向上，当无杆腔压力为0，可得溢流阀的最小调定压力：p s =(G+F L+F f ) / A2=（6000+3000+1500）/（30×10-4) =3.5MPa （2）1YA通电，无杆腔的压力p1在0~p s（=3.5MPa）之间变化。
活塞向下运动，运动部件的受力方程为：p2A2+F f=G+F L+ p1A1①当p1=0得出顺序阀的最小调整压力为p顺min，则p2A2+1500=6000+3000+0×A1p2=p顺min=2.5 MPa②当p1 =3.5MPa得出顺序阀的最大调整压力为p顺max，则p2A2+1500=6000+3000+3.5×106×60×10-4p2=p顺max=9.5 MPa。
故溢流阀最小调定压力为3.5 MPa，此时，顺序阀最大调整压力为9.5 MPa，最小调整压力为2.5 MPa。
6-2．在图示简易压力机回路中，液压缸无杆腔面积A1=60×10-4m2，有杆腔的面积为A2=30×10-4m2，活塞与运动部件的自重为G=6000N，活塞运动时的摩擦阻力为F f=1500N。
向下运动有空载匀速快速下行和负载慢速下移两种工况，负载阻力（方向向上）F L在10000~30000N之间变化；向上空载快速退回。
问：（1）溢流阀合适的调整压力应为多少？（2）顺序阀合适的调整压力为多少？图题6-2解：（1）活塞匀速快速下行时确定顺序阀合适的调整压力。
液压与气压传动课后答案(左健民）第一章液压传动基础知识1—1液压油的体积为331810m -⨯,质量为16。
1kg ，求此液压油的密度. 解: 23-3m 16.1===8.9410kg/m v 1810ρ⨯⨯ 1-2 某液压油在大气压下的体积是335010m -⨯,当压力升高后，其体积减少到3349.910m -⨯，取油压的体积模量为700.0K Mpa =，求压力升高值。
解： ''33343049.9105010110V V V m m ---∆=-=⨯-⨯=-⨯由0P K V V ∆=-∆知： 643070010110 1.45010k V p pa Mpa V --∆⨯⨯⨯∆=-==⨯ 1- 3图示为一粘度计，若D=100mm,d=98mm,l=200mm,外筒转速n=8r/s 时，测得转矩T=40N ⋅cm ，试求其油液的动力粘度.解：设外筒内壁液体速度为0u08 3.140.1/ 2.512/2fu n D m s m s F TA r rlπτπ==⨯⨯===由 dudy du dyτμτμ=⇒= 两边积分得0220.422()()22 3.140.20.0980.10.0510.512a a T l d D p s p s u πμ-⨯-⨯⨯∴===1-4 用恩式粘度计测的某液压油（3850/kg m ρ=）200Ml 流过的时间为1t =153s ，20C ︒时200Ml 的蒸馏水流过的时间为2t =51s ，求该液压油的恩式粘度E ︒，运动粘度ν和动力粘度μ各为多少？ 解：12153351t E t ︒=== 62526.31(7.31)10/ 1.9810/E m s m s E ν--=︒-⨯=⨯︒21.6810Pa s μνρ-==⨯⋅1-5 如图所示,一具有一定真空度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中,液体在管中上升的高度h=1m ，设液体的密度为31000/kg m ρ=，试求容器内真空度。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载第八章液压基本回路习题答案地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容习题解答8.1 在图8.25所示的双向差动回路中，A1、A2和A3分别表示液压缸左、右腔及柱塞缸的有效工作面积，q P为液压泵输出流量，如A1>A2，A3+A2>A1，试确定活塞向左和向右移动的速度表达式。
解答：8.2 在图8.26所示的系统中，活塞的工作循环为“快进(差动)→工进(节流)→快退→停止”。
已知活塞面积A1等于活塞杆腔环形面积A2的2倍，液压泵的额定流量为q0，溢流阀的调定压力为1．0MPa，油液通过各换向阀时的压力损失均为△p=0．2MPa，忽略摩擦和管道压力损失。
求：①差动快进时液压泵的工作压力；(见图b)②差动快进时活塞运动速度表达式；(见图b)③工进时液压泵的工作压力；(见图c)④快退时液压泵的工作压力。
(见图d)⑤差动连接活塞杆很小，泵压不够高活塞静止时，活塞两腔压力是否相等？解答：（1）差动快进时液压泵的工作压力(见图b)②差动快进时活塞运动速度表达式(见图b)③工进时液压泵的工作压力； (见图c)工进（1）工进（2节流）(见图d)④快退时液压泵的工作压力。
(见图e)⑤差动连接活塞杆很小，泵压不够高活塞静止时，活塞两腔压力相等，根据帕斯卡定律。
8.3图8.27所示回路中的活塞在其往返运动中受到的阻力F大小相等、方向与运动方向相反，试比较活塞向左和向右的速度哪个大?解答：活塞无杆腔面积为A1，有杆腔面积为A2。
右移时（见图b）左移时（见图c）8.4 图8.28所示回路中，液压泵的输出流量Q p=10L／min，溢流阀调整压力P Y=2MPa，两个薄壁孔口型节流阀的流量系数均为C q=0.67，两个节流阀的开口面积分别为A T1=2×10-6m2，A T2=1×10-6m2，液压油密度ρ=900kg／m3，试求当不考虑溢流阀的调节偏差时:(1)液压缸大腔的最高工作压力；(2)溢流阀的最大溢流量。
液压基本回路:液压基本回路是指由某些液压元件和附件所构成的能完成某种特定功能的回路。
任何液压系统均可分为若干个液压基本回路。
对于同一功能的基本回路，可有多种实现方法。
需要注意的是：对回路中所用的液压元、附件的结构和工作原理必须确切掌握，并结合液压系统工作过程中各个工况予以具体分析，看所选用的元、附件能否满足回路工作是的需要。
在有的液压回路中，要求同一个液压元件有时作为液压泵，有时又作为液压马达。
很明显，并不是所有的液压泵或液压马达都能满足这一要求。
压力控制回路速度控制回路方向控制回路调压回路节流调速回路换向回路减压回路容积调速回路连续往复运动回路增压回路速度换接回路锁紧回路卸压回路二次进给回路平衡回路增速回路保压回路减速回路卸荷回路背压回路缓冲回路多缸动作回路液压马达回路其他液压回路顺序动作回路液压马达串并联回路用液压马达启动的回路同步回路液压马达调速回路尾部张力控制回路互不干扰回路液压马达制动回路多工况回油冷却回路多缸串并联回路及卸荷回路液压马达浮动回路用保护门的安全回路补油和冷却回路更多的回路……下面是压力控制回路介绍:调压回路是指调定液压系统的工作压力，使其不超过预先调好的数值或使系统的工作压力保持恒定。
调压的基本方法有两种：一种是用溢流阀调压，另一种是采用相应形式的变量泵进行调压。
后者一般再接入一个溢流阀作为安全阀。
（1）压力调定回路。
该回路是调压回路中最基本的回路。
溢流阀的调定压力必须大于或等于液压系统执行机构的最高工作压力和管路上各种压力损失之和。
（2）远程调压回路。
主溢流阀1调定系统的安全压力，和主溢流阀1的遥控口相接的远程调压阀2对液压泵的工作压力起远程调压作用。
（3）比例调压回路比例溢流阀的工作压力与输入的电流成比例。
根据液压系统的工作要求，调节输入比例溢流阀的电流，即可达到调压目的。
（4）多级调压回路主溢流阀1的遥控口通过三位四通换向阀分别与远程调压阀2和3相联。
换向阀中位时，系统压力由溢流阀1调定；换向阀左位时，压力由远程调压阀2调定；换向阀右位时，压力由远程调压阀3调定。
