UG草图功能操作

第5章 草图

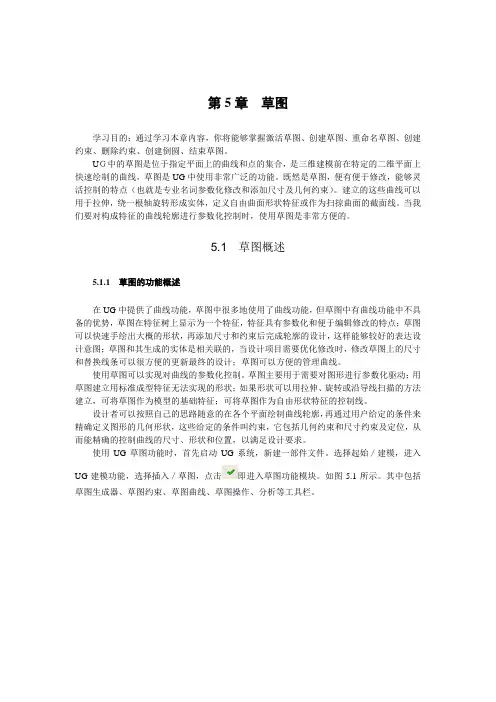

学习目的：通过学习本章内容，你将能够掌握激活草图、创建草图、重命名草图、创建约束、删除约束、创建倒圆、结束草图。 UＧ中的草图是位于指定平面上的曲线和点的集合，是三维建模前在特定的二维平面上快速绘制的曲线，草图是UG中使用非常广泛的功能。既然是草图，便有便于修改，能够灵活控制的特点（也就是专业名词参数化修改和添加尺寸及几何约束）。建立的这些曲线可以用于拉伸，绕一根轴旋转形成实体，定义自由曲面形状特征或作为扫掠曲面的截面线。当我们要对构成特征的曲线轮廓进行参数化控制时，使用草图是非常方便的。

5.1 草图概述

5.1.1 草图的功能概述

在UG中提供了曲线功能，草图中很多地使用了曲线功能，但草图中有曲线功能中不具备的优势，草图在特征树上显示为一个特征，特征具有参数化和便于编辑修改的特点；草图可以快速手绘出大概的形状，再添加尺寸和约束后完成轮廓的设计，这样能够较好的表达设计意图；草图和其生成的实体是相关联的，当设计项目需要优化修改时，修改草图上的尺寸和替换线条可以很方便的更新最终的设计；草图可以方便的管理曲线。 使用草图可以实现对曲线的参数化控制。草图主要用于需要对图形进行参数化驱动；用 草图建立用标准成型特征无法实现的形状；如果形状可以用拉伸、旋转或沿导线扫描的方法建立，可将草图作为模型的基础特征；可将草图作为自由形状特征的控制线。 设计者可以按照自己的思路随意的在各个平面绘制曲线轮廓，再通过用户给定的条件来精确定义图形的几何形状，这些给定的条件叫约束，它包括几何约束和尺寸约束及定位，从而能精确的控制曲线的尺寸、形状和位置，以满足设计要求。 使用UG草图功能时，首先启动UG系统，新建一部件文件。选择起始／建模，进入UG建模功能，选择插入／草图，点击即进入草图功能模块。如图5.1所示。其中包括草图生成器、草图约束、草图曲线、草图操作、分析等工具栏。

图5.1 草图任务界面及相应工具条

UGNX的草图定位

下面是我对草图定位的理解，以及建立草图时创建的中间基准坐标系的部分作用：+ Z+ n% e1 h8 c0 z

（1）草图定位的方法

草图属于一种特殊的成型特征，因此在外部定位方法和成型特征一致。

草图又有其特殊性，由于在草图中的曲线可以通过尺寸或几何约束与现有几何对象建立约束关系，来实现定位草图位置，因此草图内的几何约束或尺寸约束也是一种定位方法。有2种方法可以定位草图。

① 草图几何约束或尺寸约束。

草图可以在它所在的平面上用基准轴，基准平面，其他草图的对象，非草图曲线或实体边来定位。

Ø 可以和草图所在的平面上对象，也可以和其他平面上的对象采用约束来定位。n 如果采用其他平面上的对象通过约束来定位，被定位的草图仍然在草图平面上。

n 尽量采用草图所在平面的对象来定位。

Ø 可以采用几何约束也可采用尺寸约束来定位。

Ø 中间基准CSYS与草图定位

创建中间基准CSYS后，草图可以自动或手动添加与中间基准的约束来定位草图。

n 在创建草图对话框中勾选了创建中间基准CSYS

u 通过连续自动标注尺寸系统自动创建尺寸约束到中间基准CSYS，草图即完全定位。

u 也可关闭连续自动标注尺寸，然后删除与中间基准CSYS的尺寸约束，手动添加为几何约束。

n 在创建草图对话框中取消勾选创建中间基准CSYS

u 因为无法创建中间基准CSYS，即使打开连续自动标注尺寸，系统也无法创建尺寸约束到中间基准CSYS，草图无法通过连续自动标注尺寸给草图定位，只能手动添加尺寸约束或几何约束到外部参考对象 ② 定位尺寸（成型特征定位方法）。

定位尺寸允许将草图当作刚体，定位草图相对于现有外部几何图形的位置。

草图任务环境中的创建定位尺寸可以对用户定义的特征或使用复制/粘贴命令创建的特种

中的草图进行定位。

（2）说明

Ø 如果要引用草图以外的对象时，不能将草图尺寸和几何约束同时使用。

Ø 如果草图已经与外部对象通过几何约束或者尺寸约束定位，再给草图和外部对象之间创建一个定位尺寸，将会出现如下所示的错误报告。

第2章 二维草图

38 三、 退出草图任务环境

在草图任务环境中使用相应的草图工具绘制好所需的草图之后，在“草图”面板中单击“完成草图”按钮，即可退出草图任务环境。

2.1.4 直接草图

在NX 11建模环境的功能区“主页”选项卡提供了图2-5所示的“直接草图”面板。使

用此面板中的命令按钮可以创建平面上的草图，而无须进入草图任务环境中。当使用此面板

中的命令按钮创建点或曲线时，系统将建立一个草图并将其激活，此时新草图出现在部件导

航器中的模型历史树中。指定的第一点（可在屏幕位置、点、曲线、表面、平面、边、指定

平面、指定基准坐标系上定义第一点）将定义草图平面、方向和原点。

图2-5 “直接草图”面板

直接草图只需进行少量的鼠标单击操作，便可以快速、方便地绘制和编辑草图。通常，

当要在当前模型方位中创建新草图时，或实时查看草图改变对模型的影响时，或编辑有限数

的下游特征草图时，可选择直接草图模式进行草图绘制。 要退出直接草图模式，可单击“完成草图”按钮。

在NX 11中，大多数场合使用直接草图效率更高些。

2.2 草图工作平面

草图平面指用来附着二维草图对象的平面，换个角度来看，二维草图总是放置在某一个

平面上，这个平面就是草图平面。草图平面既可以是某个坐标平面（如XC-YC、YC-ZC或

XC-ZC），也可以是实体模型上的某一个平整面，还可以是其他任意基准平面。

在进入草图任务环境中创建草图对象之前，或者在使用直接草图模式之前，可以先指定

最终的草图平面。然而，在实际操作中，也可以在创建草图对象时使用默认的草图平面，待

建立好所需草图对象后再重新附着草图平面。

2.2.1 指定草图平面

下面介绍在进入草图任务环境中创建草图对象之前如何指定草图平面。

在上边框条中选择“菜单”/“插入”/“在任务环境中绘制草图”命令，系统弹出图

2-6所示的“创建草图”对话框。在“草图类型”选项组的“草图类型”下拉列表框中提供

了草图的两种类型选项，即“在平面上”和“基于路径”。

UG

基本操作

一、 启动UG NX4.0

1、利用开始菜单

2、利用NX图标

均可以进入：

二、 界面介绍

1、标题栏 2、菜单栏 3、工具栏 4、资源条 5、图形窗口

6、提示行 7、状态行 8、进度条：

为了满足自己的意愿，我们通常希望提示行和状态行在窗口下方。我们可以选择“工具” →“自定义”，布局标签，选择底部，关闭自定义窗口。如下图所示：

界面窗口也发生改变： 三、 鼠标操作

鼠标键 动作

MB1 选择或拖曳对象

MB2 在一操作中OK。在图形窗口中按下与保持_旋转视图。按下与保持Shift+MB2 平移视图。按下与保持Ctrl+MB2缩放视图。

MB3 (在图形窗口中) 显示弹出菜单,捷径到各种功能。也显示由MB1选择对象的动作信息。

旋转鼠标轮 在图形窗口中缩放。在对话框列表框中、对话框选项菜单和信息窗口中滚卷。

光标在图符或对话框中的选项上 显示图符或选项标记。

光标在图形窗口中的对象、特征或组件上 基于选择工具条设置(如: Select Features)、预先高允对象。

注: MB2+MB3=“Pan”；MB1+MB2 =“Zoom In/Out”

一种利用鼠标操纵视图更方便的方法。

• 旋转∶ 按下和保持 MB2并 旋转 。

• 单轴旋转∶ 1.放光标到视图边缘；

2.按下和保持 MB2并在你要旋转的方向拖拽。

单轴旋转 放光标于 光标

绕X旋转 视图的左侧或右侧

绕Y旋转 视图的底部

绕Z旋转 视图的顶部

• 摇移∶ 按下和保持并利用MB2拖拽。

• 缩放∶ 按下和保持 并利用MB2拖拽。

四、 新建/打开一个prt文件

1、新建一个prt文件：

选择“文件” →“新建”或

1、目标文件夹

2、新建文件名 3、新建文件类型

4、模型单位选择（公制/英制） 5、是否主体模型部件
