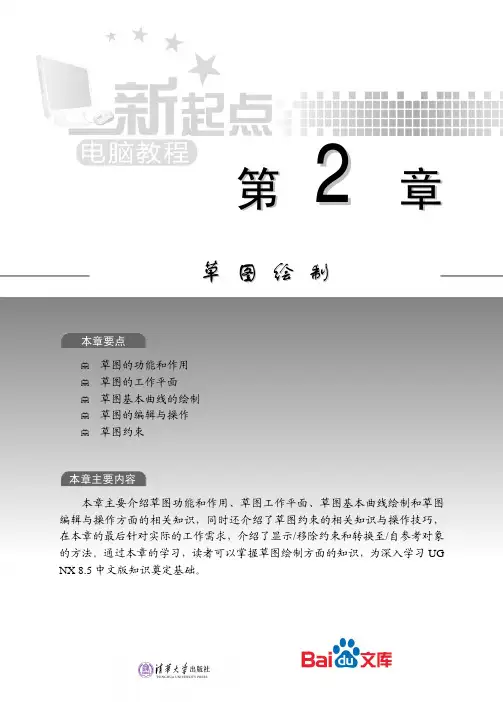

草 图 绘 制草图的功能和作用草图的工作平面草图基本曲线的绘制草图的编辑与操作 草图约束本章主要介绍草图功能和作用、草图工作平面、草图基本曲线绘制和草图编辑与操作方面的相关知识，同时还介绍了草图约束的相关知识与操作技巧，在本章的最后针对实际的工作需求，介绍了显示/移除约束和转换至/自参考对象的方法。
通过本章的学习，读者可以掌握草图绘制方面的知识，为深入学习UG NX 8.5中文版知识奠定基础。
第 章2UG NX 8.5中文版基础教程2.1 草图的功能和作用草图是UG建模中建立参数化模型的一个重要工具。
通常情况下，用户的三维设计应该从草图设计开始，通过UG中提供的草图功能建立各种基本曲线，对曲线进行几何约束和尺寸约束，然后对二维草图进行拉伸、旋转或者扫掠就可以很方便地生成三维实体。
此后模型的编辑修改，主要在相应的草图中完成后即可更新模型。
本节将详细介绍草图功能和作用的相关知识。
2.1.1 草图绘制功能草图绘制功能为用户提供了一种二维绘图工具，在UG中，有两种方式可以绘制二维图，一种是利用基本画图工具，另一种是利用草图绘制功能。
二者都具有十分强大的曲线绘制功能。
但与基本画图工具相比，草图绘制功能还具有以下3个显著特点。
草图绘制环境中，修改曲线更加方便快捷。
草图绘制完成的轮廓曲线与拉伸或旋转等扫描特征生成的实体造型相关联，当草图对象被编辑以后，实体造型也紧接着发生相应的变化，即具有参数设计的特点。
在草图绘制过程中，可以对曲线进行尺寸约束和几何约束，从而精确确定草图对象的尺寸、形状和相互位置，以满足用户的设计要求。
2.1.2 草图的作用草图的作用主要体现在以下4点。
利用草图，用户可以快速地勾画出零件的二维轮廓曲线，再通过施加尺寸约束和几何约束，就可以精确地确定轮廓曲线的尺寸、形状和位置等。
草图绘制完成后，就可以用拉伸、旋转或扫掠生成实体造型。
草图绘制具有参数设计特点，它对于设计中某一需要进行反复修改的零件是非常有用的。
