UG NX8.5基础教程与案例精解第2章 曲线草图基础与案例剖析
正文
1.直线 在创建直线时,有如下几个选项。
(1)无界 (2)锁定模式/解锁模式 (3)平行于 用于创建平行线的选项。 (4)按给定距离平行于 (5)角度增量
正文
2.圆弧
圆弧选项如图2-6所示,具体介绍如下。
(1)整圆
(2)备选解 (3)创建方法
正文
3.圆角 当在直线对话框中单击 按钮时,系统弹出【曲线倒圆】对话框,
图2-27 【连结曲线】对话框
正文
2.2.7 组合投影 使用组合投影命令可在两条投影曲线的相交处创建一条曲 线。在主菜单中选择【插入】|【来自曲线集的曲线】|【组 合投影】命令,系统弹出【组合投影】对话框,如图2-28所示 。
正文
图2-28 【组合投影】对话框
正文
实例9 创建组合投影
图2-29 组合投影曲线结果
正文
2.1.6 文本
【文本】对话框,如图2-16所示。
图2-16 【文本】对话框
正文
2.2 来自曲线集的曲线
2.2.1 桥接曲线 【桥接曲线】对话框,如图2-17所示。
正文
图2-17 【桥接曲线】对话框
正文
实例5 创建桥接曲线
图2-18 桥接曲线结果
正文
2.2.2 投影曲线【投影曲线】对话框,如图2-19所示。
图2-19 【投影曲线】对话框
正文
实例6 创建投影曲线
图2-20 创建投影曲线结果
正文
2.2.3 偏置曲线
正文
2.2.3 偏置曲线
【偏置曲线】对话框,如图2-21所示。
图2-21 【偏置曲线】对话框
正文
实例7 创建偏置曲线
图2-22 要偏置曲线选择结果
正文

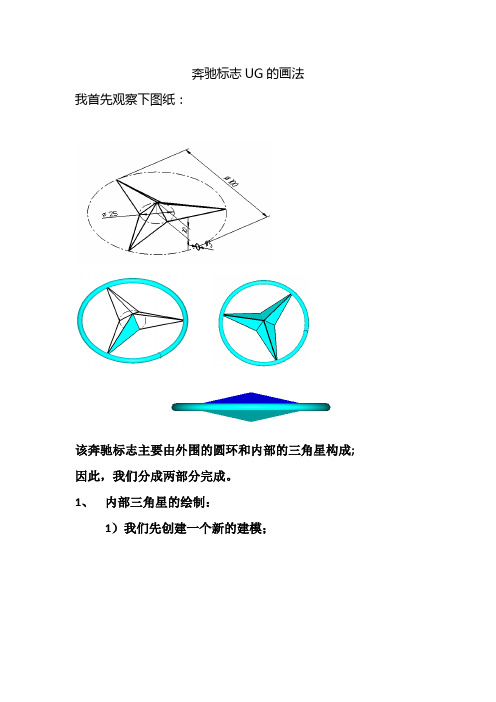

奔驰标志的UG8.5的画法
奔驰标志UG的画法
我首先观察下图纸：
该奔驰标志主要由外围的圆环和内部的三角星构成; 因此，我们分成两部分完成。
1、内部三角星的绘制：
1）我们先创建一个新的建模；
2）进入草图界面
3）绘制三边形，该指令在“插入-草图曲线-多边形”
4)连接两三边形顶点
5)删除多余的线
6）退出草图，建立一个点，坐标为（0，0，10）
7）通过曲线组命令生成三角星，“插入-网格曲面-通过曲线组”A．选择三角形作为第一个截面
B．选择点作为第二个截面。
C．镜像该三角星。
（2）绘制圆环
1）创建草图，绘制出直径为100的圆作为扫掠的路径和直径为
5的圆作为截面。
2）扫掠。
3）隐藏草图与坐标系
完成效果图。
2.UG NX 8.5 参数设置和二维草图设计
控制草图尺寸数值的文本高度
控制草图标注文本的显示方式
二维草图设计知识
绘制草图前的设置
会话设置：
当进行尺寸标注时，在草图曲线端点处用箭头显示自由度，否则不显示 选中该选项，若相关几何体很小，则不会显示约束符号
选中该选项，当进入某一草图对象时，该草图所在图层自动设置 为当前工作图层，退出时恢复原图层为当前工作图层
勾选时跟踪条中动态显示光标位置坐标
设置文本框中数据的小数点位数 设置信息窗口中显示数据的小数点位数 设置对象信息对话框中数据的精度
UG NX 8.5软件的参数设置
“选择”首选项
设置预选对象是否高亮显示
设置选择对象相对于矩形选择框的位置
设置确认选择对象的有关参数 设置光标是否显示十字准线
设置选择对象相对于WCS的位置
二维草图设计知识
理解草图环境中的关键术语
• 对象：二维草图中的任何几何元素。 • 尺寸：对象大小或对象之间位置的量度。 • 约束：定义对象几何关系或对象间的位置关系。 • 参数：草图中的辅助元素。 • 过约束：两个或多个约束可能会产生矛盾或多余约束。
二维草图设计知识ห้องสมุดไป่ตู้
理解草图环境中的关键术语
草图平面
此选项组中可以指定多种草图几何元素的名称前缀
二维草图设计知识
草图环境中的下拉菜单
“插入”下拉菜单：
绝大部分命令都以快捷按钮的方式出现在屏幕的工具栏中
二维草图设计知识
草图环境中的下拉菜单
“编辑”下拉菜单：
把草图插入到word文档或PPT中
编辑选定对象的显示方式 隐藏／取消隐藏选定的对象
显示选定对象的属性
二维草图设计知识
草图的绘制
草图绘制概述
控制草图标注文本的显示方式
二维草图设计知识
绘制草图前的设置
会话设置：
当进行尺寸标注时，在草图曲线端点处用箭头显示自由度，否则不显示 选中该选项，若相关几何体很小，则不会显示约束符号
选中该选项，当进入某一草图对象时，该草图所在图层自动设置 为当前工作图层，退出时恢复原图层为当前工作图层
勾选时跟踪条中动态显示光标位置坐标
设置文本框中数据的小数点位数 设置信息窗口中显示数据的小数点位数 设置对象信息对话框中数据的精度
UG NX 8.5软件的参数设置
“选择”首选项
设置预选对象是否高亮显示
设置选择对象相对于矩形选择框的位置
设置确认选择对象的有关参数 设置光标是否显示十字准线
设置选择对象相对于WCS的位置
二维草图设计知识
理解草图环境中的关键术语
• 对象：二维草图中的任何几何元素。 • 尺寸：对象大小或对象之间位置的量度。 • 约束：定义对象几何关系或对象间的位置关系。 • 参数：草图中的辅助元素。 • 过约束：两个或多个约束可能会产生矛盾或多余约束。
二维草图设计知识ห้องสมุดไป่ตู้
理解草图环境中的关键术语
草图平面
此选项组中可以指定多种草图几何元素的名称前缀
二维草图设计知识
草图环境中的下拉菜单
“插入”下拉菜单：
绝大部分命令都以快捷按钮的方式出现在屏幕的工具栏中
二维草图设计知识
草图环境中的下拉菜单
“编辑”下拉菜单：
把草图插入到word文档或PPT中
编辑选定对象的显示方式 隐藏／取消隐藏选定的对象
显示选定对象的属性
二维草图设计知识
草图的绘制
草图绘制概述
UG正确绘制草图的步骤
UG正确绘制草图的步骤
本帖最后由 cexoidtf38 于 2013-5-12 22:43 编辑
今天讲解一下在UG草绘界面过程中，如何快速的将草图绘制。
我主要通过一个草图实例给大家说明。
主要的思路：
1、通过直线、圆弧等命令绘制出草图的大致形状；
2、通过几何约束，约束图形的几何情况，如相切、共线、共点等几何关系；
3、根据图形的需要拉出尺寸，保证草图完全约束。
此时不需要更改任何一个尺寸，只有保证有对应的尺寸即可；
4、将草图延时评估功能激活（避免草图在修改尺寸的时候出现变形的情况，重点）；
5、将草图尺寸批量更改，将草图延时评估功能关闭，完成草图。
以下我将这个图的画图步骤大致给大家说一下，这样的方法虽然大家很不习惯，但是当你习惯了以后，你就会爱上它了。
以下是我们需要绘制的草图：
具体方法：
1、将我们需要的草图延时评估按钮调出。
2、通过圆弧、直线命令画出大概形状，用形状约束相切、同心、共线等几何约束。
3、标注尺寸，将图中的尺寸标出，无需更改。
尺寸最好能和目标的图形尺寸一致，避免计算。
4、打开延时评估功能。
5、点击尺寸约束的草图尺寸对话框。
6、将尺寸批量修改到想要的值，此时修改对草图的形状不会又任何改变。
7、完成修改，关闭草图延时评估功能。
8、调整尺寸位置，完成草图。
5 NX8 建模基础之四---草图
UG 实体建模基础 之五
---草图
光电探测室 王富国 86708871-613； wangfuguo@
综述
什么是草图? 草图提供通过草绘环境让你建立一草图特征的一个Smart界面。
每个草图特征是驻留在你规定的一个平面上的二维曲线和点的一个命名的集合。 它是一可再用的对象，你可以利用它从其它建模特征选项去建立新的特征。
创建草图，并进入草图任务环境
草图任务环境
主要包括草图管理，草图曲线，草图约束和草图操作
使用草图的一般步骤 ∶
1.为你要建模的特征或部件建立设计意图。 设计考虑：在实际部件上的几何需求, 包括决定部件细节配置的 工程和设计规则。
潜在的改变区域：称之为设计改变或迭代,它们影响部件配置。
2.使用你的公司标准去设置你计划建立的草图的层与目录。 3.检查和修改草图参数预设置。 4.建立和编缉草图。 5.按你的设计意图约束草图。 6.使用草图建立在你的模型上的特征。 注 : 对建立约束次序的建议 1. 加几何约束∶固定一个特征点。 2. 按设计意图加充分的几何约束。 3. 设计意图加少量尺寸约束(要频繁更改的尺寸)。
未加约束的草绘曲线在它们的草图点上显示黄色自由度箭头,意味着该点可以沿该箭 头方向移动。 加约束将消除自由度。
该点在Y方向移动是自由的 。
该点在X方向移动是自由的 。
该点在X和Y两个方向移动是自由的 。
注意：自由度箭头提供一草图曲线约束状态的可视化反馈。当初始建立时、每种 草图曲线类型有不同自由度箭头。
建立草图对象（续）
有两种建立方法，两个点加上半径，或者一个点加上半径和角度。
有两种建立方法，圆心加上直径，或者两个点加上直径。
建立草图对象（续）
从已存线推导得到偏置线或角平分线。
---草图
光电探测室 王富国 86708871-613； wangfuguo@
综述
什么是草图? 草图提供通过草绘环境让你建立一草图特征的一个Smart界面。
每个草图特征是驻留在你规定的一个平面上的二维曲线和点的一个命名的集合。 它是一可再用的对象，你可以利用它从其它建模特征选项去建立新的特征。
创建草图，并进入草图任务环境
草图任务环境
主要包括草图管理，草图曲线，草图约束和草图操作
使用草图的一般步骤 ∶
1.为你要建模的特征或部件建立设计意图。 设计考虑：在实际部件上的几何需求, 包括决定部件细节配置的 工程和设计规则。
潜在的改变区域：称之为设计改变或迭代,它们影响部件配置。
2.使用你的公司标准去设置你计划建立的草图的层与目录。 3.检查和修改草图参数预设置。 4.建立和编缉草图。 5.按你的设计意图约束草图。 6.使用草图建立在你的模型上的特征。 注 : 对建立约束次序的建议 1. 加几何约束∶固定一个特征点。 2. 按设计意图加充分的几何约束。 3. 设计意图加少量尺寸约束(要频繁更改的尺寸)。
未加约束的草绘曲线在它们的草图点上显示黄色自由度箭头,意味着该点可以沿该箭 头方向移动。 加约束将消除自由度。
该点在Y方向移动是自由的 。
该点在X方向移动是自由的 。
该点在X和Y两个方向移动是自由的 。
注意：自由度箭头提供一草图曲线约束状态的可视化反馈。当初始建立时、每种 草图曲线类型有不同自由度箭头。
建立草图对象（续）
有两种建立方法，两个点加上半径，或者一个点加上半径和角度。
有两种建立方法，圆心加上直径，或者两个点加上直径。
建立草图对象（续）
从已存线推导得到偏置线或角平分线。
UG8.5 实用教程——草图的绘制篇
四、UG NX 8.5基本操作
为了便于查看模型的内部结构，或选择模型内部的某些棱边或顶点，经常需要调整模型的显示样式和方位。 读者可利用如下左图和右图所示【视图】工具条中的相关命令，调整模型的显示样式和方位。
调整模型的显示样式
调整模型的显示方位
四、UG NX 8.5基本操作
在建模过程中经常需要选择对象。为了能快速选择所需特征或对象，除了使用鼠标左键和部件导航器外， UG还提供了【快速拾取】对话框、【选择条】工具条、【类选择】对话框等。下面，通过操作来讲解选择和 取消选择对象的方法。
二、UG NX 8.5的工作界面
查找命令
三、UG NX 8.5坐标系的类型
UG中的坐标系有绝对坐标系（ACS）、工作坐标系（WCS）和基准坐标系（CSYS）三种类型。它们都属 于笛卡尔坐标系，可以使用右手定则来判断X轴、Y轴和Z轴的方向。 绝对坐标系：其原点位于屏幕的中心，其方向可参照绘图区左下角的绝对坐标系图标，如下图所示。绝对坐 标系是唯一的，其原点和方向是不可改变的。在UG中的任何绘图都以它为基准。
【视图】工具条中缩放、平移和旋转视图的命令
四、UG NX 8.5基本操作
【适合窗口】按钮 ：选择此按钮，系统会自动将绘图区中的所有图形对象最大化显示在绘图区。 【根据选择调整视图】按钮 ：框选或单击选中模型的某些对象后，该按钮将被激活。选择此按钮，所选对象 将最大化显示在绘图区。 【缩放】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动画一个矩形框，矩形框内的部分将被放大显 示。 【放大/缩小】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动，可放大或缩小视图。 【旋转】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动可旋转视图。 【平移】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动可平移视图。
UG8.5 实用教程——草图的绘制篇
若在下拉菜单或工具条中都没有需要的命令，还可单击【标准】工具条中的【命令查找器】按钮 ，打开 【命令查找器】对话框。在对话框的搜索框中输入命令名称，单击 按钮查找该命令，然后在搜索结果中将该 命令添加到下拉菜单或工具条中，如第8页图所示。
二、UG NX 8.5的工作界面
查找命令
三、UG NX 8.5坐标系的类型
UG8.5 实用教程——草 图的绘制篇
项目一 动模板草图的绘制
一、UG NX 8.5的功能模块及特点 二、UG NX 8.5的工作界面 三、UG NX 8.5坐标系的类型 四、UG NX 8.5基本操作 五、进入和退出草图环境 六、草图绘制 七、草图编辑
一、UG NX 8.5的功能模块及特点
UG NX 8.5由建模、装配、制图、钣金、注塑模和数控加工等诸多功能模块组成，每个模块都有自己独立 的功能。在进行产品设计时，只要进入所需模块，就可进行相应的操作。
四、UG NX 8.5基本操作
（二）调整模型的显示样式和方位
为了便于查看模型的内部结构，或选择模型内部的某些棱边或顶点，经常需要调整模型的显示样式和方位。 读者可利用如下左图和右图所示【视图】工具条中的相关命令，调整模型的显示样式和方位。
调整模型的显示样式
调整模型的显示方位
四、UG NX 8.5基本操作
3.在【草图平面】选项组的【平面方法】下拉列 表中选择确定草图平面的方式，如选择【现有的 平面】选项。
五、进入和退出草图环境
4.在绘图区选取任一基准平 面或模型上的任一平面，如 选取XY平面，如图所示。
5.视情况设置【草图方向】和【草图原点】，
单击
按钮即可进入草图环境。
选择草图平面
除了将基准平面或模型上的平面作为草图平面外，利用【创建草图】对话框中【类型】和【平面方法】 下拉列表中的其他选项，还可以选择确定草图平面的其他方式。
二、UG NX 8.5的工作界面
查找命令
三、UG NX 8.5坐标系的类型
UG8.5 实用教程——草 图的绘制篇
项目一 动模板草图的绘制
一、UG NX 8.5的功能模块及特点 二、UG NX 8.5的工作界面 三、UG NX 8.5坐标系的类型 四、UG NX 8.5基本操作 五、进入和退出草图环境 六、草图绘制 七、草图编辑
一、UG NX 8.5的功能模块及特点
UG NX 8.5由建模、装配、制图、钣金、注塑模和数控加工等诸多功能模块组成，每个模块都有自己独立 的功能。在进行产品设计时，只要进入所需模块，就可进行相应的操作。
四、UG NX 8.5基本操作
（二）调整模型的显示样式和方位
为了便于查看模型的内部结构，或选择模型内部的某些棱边或顶点，经常需要调整模型的显示样式和方位。 读者可利用如下左图和右图所示【视图】工具条中的相关命令，调整模型的显示样式和方位。
调整模型的显示样式
调整模型的显示方位
四、UG NX 8.5基本操作
3.在【草图平面】选项组的【平面方法】下拉列 表中选择确定草图平面的方式，如选择【现有的 平面】选项。
五、进入和退出草图环境
4.在绘图区选取任一基准平 面或模型上的任一平面，如 选取XY平面，如图所示。
5.视情况设置【草图方向】和【草图原点】，
单击
按钮即可进入草图环境。
选择草图平面
除了将基准平面或模型上的平面作为草图平面外，利用【创建草图】对话框中【类型】和【平面方法】 下拉列表中的其他选项，还可以选择确定草图平面的其他方式。
UG草图的绘制和约束教程指导
位线
绘制派生直线
依次单击选 取两条直线 ①
②
移动鼠标在适 当的位置单击 ，即可创建两 直线的角平分
线
绘制矩形
单击“草图曲线”工具条中的“矩形”按钮，打开“矩形”对话框， 在该对话框中有“用2点”、“按3点”和“从中心”三种绘制矩 形的方式，其各自的绘制方法如下。
用2点：单击“矩形”对话框中的“用2点”按钮，在绘图区依次单击确 定两点作为矩形的对角点，即可生成四条边都平行于草图坐标轴的矩形， 如下图所示。
选取要制 作拐角的 两条曲线
①
②
制作圆角
使用“圆角”命令，可以在2条或3条互不平行的曲线之间创建圆角。 单击“草图曲线”工具条中的“圆角”按钮，打开“创建圆角”对 话框，在绘图区依次单击要创建圆角的两条曲线，然后确定圆角的 半径，即可完成圆角的创建，如下图所示。
②
①
③
制作圆角
创建圆角时按下“创建备选圆角”按钮，可生成圆角的补圆弧，如 下图所示。
几何约束
手动几何约束
单击“草图约束”工具条中的“约束”按钮，然后在绘图区依次 选取两个要进行几何约束的对象，再单击“约束”对话框中的按 钮，即可对两图形进行相应的几何约束，如下图所示。
要约束 的圆
单击该按 钮将两圆 约束为同
心圆
要约束 的圆
几何约束
在进行手动几何约束时，选择不同的曲线，在“约束”对话框中 会显示出不同的约束类型，各种约束类型的意义如下：
曲线
编辑曲线
在“草图操作”工具条中单击“编辑曲线”按钮， 可打开普通模式下的“编辑曲线”对话框，通过该 对话框可以调用普通模式下的曲线编辑命令，如修 剪曲寸约束 显示和移除几何约束
几何约束
几何约束用于定义草图对象的几何特性（例如直 线的长度）和草图对象之间的相互关系（例如两 条直线垂直或平行，或者几个圆弧有相同的半径 等）。几何约束包括“手动几何约束”和“自动 几何约束”两种方式，下面分别介绍。
绘制派生直线
依次单击选 取两条直线 ①
②
移动鼠标在适 当的位置单击 ，即可创建两 直线的角平分
线
绘制矩形
单击“草图曲线”工具条中的“矩形”按钮，打开“矩形”对话框， 在该对话框中有“用2点”、“按3点”和“从中心”三种绘制矩 形的方式，其各自的绘制方法如下。
用2点：单击“矩形”对话框中的“用2点”按钮，在绘图区依次单击确 定两点作为矩形的对角点，即可生成四条边都平行于草图坐标轴的矩形， 如下图所示。
选取要制 作拐角的 两条曲线
①
②
制作圆角
使用“圆角”命令，可以在2条或3条互不平行的曲线之间创建圆角。 单击“草图曲线”工具条中的“圆角”按钮，打开“创建圆角”对 话框，在绘图区依次单击要创建圆角的两条曲线，然后确定圆角的 半径，即可完成圆角的创建，如下图所示。
②
①
③
制作圆角
创建圆角时按下“创建备选圆角”按钮，可生成圆角的补圆弧，如 下图所示。
几何约束
手动几何约束
单击“草图约束”工具条中的“约束”按钮，然后在绘图区依次 选取两个要进行几何约束的对象，再单击“约束”对话框中的按 钮，即可对两图形进行相应的几何约束，如下图所示。
要约束 的圆
单击该按 钮将两圆 约束为同
心圆
要约束 的圆
几何约束
在进行手动几何约束时，选择不同的曲线，在“约束”对话框中 会显示出不同的约束类型，各种约束类型的意义如下：
曲线
编辑曲线
在“草图操作”工具条中单击“编辑曲线”按钮， 可打开普通模式下的“编辑曲线”对话框，通过该 对话框可以调用普通模式下的曲线编辑命令，如修 剪曲寸约束 显示和移除几何约束
几何约束
几何约束用于定义草图对象的几何特性（例如直 线的长度）和草图对象之间的相互关系（例如两 条直线垂直或平行，或者几个圆弧有相同的半径 等）。几何约束包括“手动几何约束”和“自动 几何约束”两种方式，下面分别介绍。
《UG NX 8.5基础与应用项目教程》教学课件 02项目二 支架零件草图的绘制
对两个直线添加几何约束
三、几何约束
例如3：按照以下图所示的步骤，对两圆添加约束。
对两个圆添加几何约束
三、几何约束
例如4：按照以下图所示的步骤，对直线和圆添加约束。
对直线和圆添加几何约束
三、几何约束
默认情况下，【直接草图】工具条中的【创立自动判 断约束】按钮 处于选中状态，此时在绘制草图的过程中系 统会自动为满足某种特定条件的草图对象添加相应的几何 约束。例如，绘制水平直线时，系统会自动为直线添加水 平约束。
二、尺寸约束
标注垂直尺寸是标注所选点与直线之间的垂直距离。下面来说明创立垂直尺寸的步驟。
1.在草图工作环境 中绘制两条直线。
3.移动鼠标指针至适宜位置，单击鼠标左键放置尺寸。
2.选择【插入】→ 【草图约束】→ 【尺寸】→【垂直】 菜单命令，然后选 择直线，再选择点， 系统生成垂直尺寸。
两直线
垂直距离
2.选择【插入】→ 【草图约束】→ 【尺寸】→【半径】 菜单命令，然后选 择圆弧，系统生成 半径尺寸。
初始圆弧
标注半径
4.单击鼠标中键 完成半径的标注。
二、尺寸约束
为了使草图的布局更清晰合理，可以移动尺寸标注的位置，操作步骤如下： 1.将鼠标指针移至要移动的尺寸标注处，按住鼠标左键左右或上下移动鼠标， 可以移动尺寸线和尺寸值的位置。 2.在适宜的位置松开鼠标左键，完成尺寸标注位置的移动。
【直接草图】工具条中与约束相关的按钮
一、草图约束工具简介
说明：
如果在【直接草图】工具条中没有显示需要的约束按钮，可单击工具条右侧的下三角按钮，从弹出的列表 中依次选择【添加或移除按钮】→【直接草图】→【按钮名称】，将需要的按钮添加到【直接草图】工具条中。
【直接草图】工具条中与草图约束相关的各工具按钮的说明如下。 〔自动判断尺寸〕：通过基于选定的对象和光标的位置自动判断尺寸类型来创立尺寸约束。 〔水平尺寸〕：对所选对象进行水平尺寸约束。 〔竖直尺寸〕：对所选对象进行竖直尺寸约束。 〔平行尺寸〕：对所选对象进行平行于指定对象的尺寸约束。 〔垂直尺寸〕：对所选的点到直线的垂直距离进行垂直尺寸约束。 〔角度尺寸〕：对所选的两条直线进行角度约束。
三、几何约束
例如3：按照以下图所示的步骤，对两圆添加约束。
对两个圆添加几何约束
三、几何约束
例如4：按照以下图所示的步骤，对直线和圆添加约束。
对直线和圆添加几何约束
三、几何约束
默认情况下，【直接草图】工具条中的【创立自动判 断约束】按钮 处于选中状态，此时在绘制草图的过程中系 统会自动为满足某种特定条件的草图对象添加相应的几何 约束。例如，绘制水平直线时，系统会自动为直线添加水 平约束。
二、尺寸约束
标注垂直尺寸是标注所选点与直线之间的垂直距离。下面来说明创立垂直尺寸的步驟。
1.在草图工作环境 中绘制两条直线。
3.移动鼠标指针至适宜位置，单击鼠标左键放置尺寸。
2.选择【插入】→ 【草图约束】→ 【尺寸】→【垂直】 菜单命令，然后选 择直线，再选择点， 系统生成垂直尺寸。
两直线
垂直距离
2.选择【插入】→ 【草图约束】→ 【尺寸】→【半径】 菜单命令，然后选 择圆弧，系统生成 半径尺寸。
初始圆弧
标注半径
4.单击鼠标中键 完成半径的标注。
二、尺寸约束
为了使草图的布局更清晰合理，可以移动尺寸标注的位置，操作步骤如下： 1.将鼠标指针移至要移动的尺寸标注处，按住鼠标左键左右或上下移动鼠标， 可以移动尺寸线和尺寸值的位置。 2.在适宜的位置松开鼠标左键，完成尺寸标注位置的移动。
【直接草图】工具条中与约束相关的按钮
一、草图约束工具简介
说明：
如果在【直接草图】工具条中没有显示需要的约束按钮，可单击工具条右侧的下三角按钮，从弹出的列表 中依次选择【添加或移除按钮】→【直接草图】→【按钮名称】，将需要的按钮添加到【直接草图】工具条中。
【直接草图】工具条中与草图约束相关的各工具按钮的说明如下。 〔自动判断尺寸〕：通过基于选定的对象和光标的位置自动判断尺寸类型来创立尺寸约束。 〔水平尺寸〕：对所选对象进行水平尺寸约束。 〔竖直尺寸〕：对所选对象进行竖直尺寸约束。 〔平行尺寸〕：对所选对象进行平行于指定对象的尺寸约束。 〔垂直尺寸〕：对所选的点到直线的垂直距离进行垂直尺寸约束。 〔角度尺寸〕：对所选的两条直线进行角度约束。
4.UG NX 8.5 草图管理及图层使用
草图的管理
重新附着（续）
注意：目标平面、基准平 面或路径必须有比草图更 早的时间戳记(在草图前创 建)。
草图的管理
创建定位尺寸
创建、编辑、删除或重定义草图定位尺寸，并且相对于己存在几何体定位草图。
创建草图的定位尺寸
草图的管理
延迟评估与评估草图
系统将延迟草图约束的评估(即创建曲线时，系统不显示约束；指定约束 时，系统不会更新几何体)，直到单击“评估草图”按钮 后可”下拉菜单中 可以根据需要设置图层的名称、分类、属性和状态等，也可以查询图层
的信息。
UG NX 8.5图层的使用
设置图层（续）
在UG NX 8.5系统中，可对相关的图层分类进行管理，以提高操作效率。
Thank you！
UG NX 8.5 草图管理及图层使用
草图的管理
定向视图到草图
使视图立即回复到最初草图方位平面
定向视图到模型
将视图定向到当前的建模视图，即在进入草图环境之前显示的视图
重新附着
(1) 移动草图到不同的平面、基准平面或路径。 (2) 切换原位上的草图到路径上的草图，反之亦然。 (3) 沿着所附着到的路径，更改路径上的草图位置。
更新模型
用于模型的更新，以反映对草图所作的更改。点击该按钮后模型将根据 草图的修改直接更新至最新状态。
UG NX 8.5图层的使用
图层的基本概念
图层上可含任意数量的对象，因此在一个图层上可以含有部件中的所有 对象，而部件中的对象也可以分布在任意一个或多个图层中。图层只 是一种对模型内数据对象进行分类管理的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
坐标系
实用文档
三、UG NX 8.5坐标系的类型
工作坐标系：当前绘图使用的坐标系，是以绝对坐标系为基准变换而来的，默认情况下与绝对坐标系重合， 用XC YC ZC表示3条轴，如第9页图所示。选择【实用工具】工具条中的【显示WCS】按钮 ，可显示或隐藏工 作坐标系。工作坐标系的原点和方向是可以改变的，例如，双击工作坐标系，然后可利用坐标系上的控制点 移动坐标系的位置或旋转坐标系，如下图所示。
利用部件导航器选择对象 选择条
实用文档
四、UG NX 8.5基本操作
4.在进行某些操作时，系统会弹出【类选择】对 话框让用户选择要操作的对象。此时，可直接使 用鼠标左键选取操作对象，也可使用过滤器分类 选择对象。图为使用过滤器选择模型中的所有面， 并设置它们在视图中显示效果的操作过程。
将模型中的所有基准移至指定图层
3.在【草图平面】选项组的【平面方法】下拉列 表中选择确定草图平面的方式，如选择【现有的 平面】选项。
实用文档
五、进入和退出草图环境
4.在绘图区选取任一基准平 面或模型上的任一平面，如 选取XY平面，如图所示。
5.视情况设置【草图方向】和【草图原
实用文档
四、UG NX 8.5基本操作
（二）调整模型的显示样式和方位
调整模型的显示样式
实用文档
四、UG NX 8.5基本操作
（三）选择和取消选择对象
单击选择对象
1.打开xuanze.prt文件，在要选择的对 象上单击即可将其选中，此时被选中的 对象会加亮显示，继续单击其他对象可 同时选中多个对象。当选中多个图形对 象时，按住【Shift】键在某个已选中的 对象上单击，可取消该对象的选中状态； 按【Esc】键可取消所有对象的选中状态。
利用特征叠加的方式创建模型
实用文档
一、UG NX 8.5的功能模块及特点
参数化设计：在UG中，所建模型的形状是由特征尺寸驱动的，用户可以随时通过修改尺寸值来快速地修改模 型，如下图所示。
通过修改尺寸调整模型的形状 数据相关性：UG软件的所有模块都是相关联的。例如，在“建模”模块中更改模型的某一尺寸值，在“制图” 模块中该模型的尺寸也会随之改变。
实用文档
二、UG NX 8.5的工作界面
说明：
实用文档
二、UG NX 8.5的工作界面
查找命令
实用文档
三、UG NX 8.5坐标系的类型
绝对坐标系：其原点位于屏幕的中心，其方向可参照绘图区左下角的绝对坐标系图标，如下图所示。绝对坐 标系是唯一的，其原点和方向是不可改变的。在UG中的任何绘图都以它为基准。
改变工作坐标系 基准坐标系：基准坐标系是创建特征时作为参考基准的坐标系，用户可以根据需要自由创建基准坐标系，方 法是选择【插入】→【基准/点】→【基准CSYS】菜单或单击【特征】工具条中的【基准CSYS】按钮 。
实用文档
四、UG NX 8.5基本操作
（一）缩放、旋转和平移视图
【视图】工具条中缩放、平移和旋转视图的命令
实用文档
一、UG NX 8.5的功能模块及特点
基于特征的建模方法：UG将一些具有代表性的几何形状定义为“特征”，如拉伸、回转、孔、实例、抽壳等， 用户可根据模型的形成过程将这些特征按照其形成顺序进行叠加，以此创建模型。如下图所示模型按照“草 图曲线 → 回转特征 → 孔特征 → 实例特征”的顺序叠加而成。
实用文档
四、UG NX 8.5实用文档
四、UG NX 8.5基本操作
2.在部件导航器的【模型历史记 录】列表中选择某特征记录，可 在绘图区选中该特征。
3.利用选择条可设置过滤条件，从而精确地选择 对象。例如，在该工具条的【类型过滤器】下拉 列表中选择【边】选项，则在绘图区通过单击或 框选方式只能选中模型的棱边。。
实用文档
四、UG NX 8.5基本操作
（四）隐藏和显示对象
1．隐藏图形对象
实用文档
隐藏或显示对象
五、进入和退出草图环境
【创建草图】对话框
1.在【直接草图】工具条中单击 【草图】按钮，或选择【插入】→ 【草图】菜单命令，此时系统将弹 出【创建草图】对话框。
2.在【类型】下拉列表中选择草图平面的类型， 如选择【在平面上】选项。
CAD/CAM/CAE工程应用精品教材
UG NX 8.5基础与应用 项目教程
实用文档
项目一 动模板草图的绘制
一、UG NX 8.5的功能模块及特点 二、UG NX 8.5的工作界面 三、UG NX 8.5坐标系的类型 四、UG NX 8.5基本操作 五、进入和退出草图环境 六、草图绘制 七、草图编辑
实用文档
二、UG NX 8.5的工作界面
UG NX 8.5工作界面
实用文档
二、UG NX 8.5的工作界面
工具条区：UG NX 8.5工作界面中菜单栏的下方为工具条区，列出了诸多工具条，单击某个工具按钮可快速执行 相应的命令。绘图时，用户可根据需要打开、关闭某个工具条，或者添加、移除工具条中的工具按钮。另外， 在工作界面的下方有一个【直接草图】工具条，用来绘制草图。 选择条：用于设置可以选择的对象类型等，从而帮助用户精确、方便地选择所需操作对象。 提示栏：用来提示用户当前可以进行的操作，或提示用户下一步该怎么做。 绘图区：用于显示模型及相关对象的区域，用户可在绘图区绘制和编辑模型。 导航器：该区域中有装配导航器、部件导航器、历史记录等多个功能按钮，单击左侧的导航按钮，将在右侧显 示相应的窗口。其中，部件导航器是建模中最常用的导航器，用于显示建模的先后顺序和特征的父子关系等。
实用文档
四、UG NX 8.5基本操作
【适合窗口】按钮 ：选择此按钮，系统会自动将绘图区中的所有图形对象最大化显示在绘图区。 【根据选择调整视图】按钮 ：框选或单击选中模型的某些对象后，该按钮将被激活。选择此按钮，所选对 象将最大化显示在绘图区。 【缩放】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动画一个矩形框，矩形框内的部分将被放大 显示。 【放大/缩小】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动，可放大或缩小视图。 【旋转】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动可旋转视图。 【平移】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动可平移视图。
实用文档
三、UG NX 8.5坐标系的类型
工作坐标系：当前绘图使用的坐标系，是以绝对坐标系为基准变换而来的，默认情况下与绝对坐标系重合， 用XC YC ZC表示3条轴，如第9页图所示。选择【实用工具】工具条中的【显示WCS】按钮 ，可显示或隐藏工 作坐标系。工作坐标系的原点和方向是可以改变的，例如，双击工作坐标系，然后可利用坐标系上的控制点 移动坐标系的位置或旋转坐标系，如下图所示。
利用部件导航器选择对象 选择条
实用文档
四、UG NX 8.5基本操作
4.在进行某些操作时，系统会弹出【类选择】对 话框让用户选择要操作的对象。此时，可直接使 用鼠标左键选取操作对象，也可使用过滤器分类 选择对象。图为使用过滤器选择模型中的所有面， 并设置它们在视图中显示效果的操作过程。
将模型中的所有基准移至指定图层
3.在【草图平面】选项组的【平面方法】下拉列 表中选择确定草图平面的方式，如选择【现有的 平面】选项。
实用文档
五、进入和退出草图环境
4.在绘图区选取任一基准平 面或模型上的任一平面，如 选取XY平面，如图所示。
5.视情况设置【草图方向】和【草图原
实用文档
四、UG NX 8.5基本操作
（二）调整模型的显示样式和方位
调整模型的显示样式
实用文档
四、UG NX 8.5基本操作
（三）选择和取消选择对象
单击选择对象
1.打开xuanze.prt文件，在要选择的对 象上单击即可将其选中，此时被选中的 对象会加亮显示，继续单击其他对象可 同时选中多个对象。当选中多个图形对 象时，按住【Shift】键在某个已选中的 对象上单击，可取消该对象的选中状态； 按【Esc】键可取消所有对象的选中状态。
利用特征叠加的方式创建模型
实用文档
一、UG NX 8.5的功能模块及特点
参数化设计：在UG中，所建模型的形状是由特征尺寸驱动的，用户可以随时通过修改尺寸值来快速地修改模 型，如下图所示。
通过修改尺寸调整模型的形状 数据相关性：UG软件的所有模块都是相关联的。例如，在“建模”模块中更改模型的某一尺寸值，在“制图” 模块中该模型的尺寸也会随之改变。
实用文档
二、UG NX 8.5的工作界面
说明：
实用文档
二、UG NX 8.5的工作界面
查找命令
实用文档
三、UG NX 8.5坐标系的类型
绝对坐标系：其原点位于屏幕的中心，其方向可参照绘图区左下角的绝对坐标系图标，如下图所示。绝对坐 标系是唯一的，其原点和方向是不可改变的。在UG中的任何绘图都以它为基准。
改变工作坐标系 基准坐标系：基准坐标系是创建特征时作为参考基准的坐标系，用户可以根据需要自由创建基准坐标系，方 法是选择【插入】→【基准/点】→【基准CSYS】菜单或单击【特征】工具条中的【基准CSYS】按钮 。
实用文档
四、UG NX 8.5基本操作
（一）缩放、旋转和平移视图
【视图】工具条中缩放、平移和旋转视图的命令
实用文档
一、UG NX 8.5的功能模块及特点
基于特征的建模方法：UG将一些具有代表性的几何形状定义为“特征”，如拉伸、回转、孔、实例、抽壳等， 用户可根据模型的形成过程将这些特征按照其形成顺序进行叠加，以此创建模型。如下图所示模型按照“草 图曲线 → 回转特征 → 孔特征 → 实例特征”的顺序叠加而成。
实用文档
四、UG NX 8.5实用文档
四、UG NX 8.5基本操作
2.在部件导航器的【模型历史记 录】列表中选择某特征记录，可 在绘图区选中该特征。
3.利用选择条可设置过滤条件，从而精确地选择 对象。例如，在该工具条的【类型过滤器】下拉 列表中选择【边】选项，则在绘图区通过单击或 框选方式只能选中模型的棱边。。
实用文档
四、UG NX 8.5基本操作
（四）隐藏和显示对象
1．隐藏图形对象
实用文档
隐藏或显示对象
五、进入和退出草图环境
【创建草图】对话框
1.在【直接草图】工具条中单击 【草图】按钮，或选择【插入】→ 【草图】菜单命令，此时系统将弹 出【创建草图】对话框。
2.在【类型】下拉列表中选择草图平面的类型， 如选择【在平面上】选项。
CAD/CAM/CAE工程应用精品教材
UG NX 8.5基础与应用 项目教程
实用文档
项目一 动模板草图的绘制
一、UG NX 8.5的功能模块及特点 二、UG NX 8.5的工作界面 三、UG NX 8.5坐标系的类型 四、UG NX 8.5基本操作 五、进入和退出草图环境 六、草图绘制 七、草图编辑
实用文档
二、UG NX 8.5的工作界面
UG NX 8.5工作界面
实用文档
二、UG NX 8.5的工作界面
工具条区：UG NX 8.5工作界面中菜单栏的下方为工具条区，列出了诸多工具条，单击某个工具按钮可快速执行 相应的命令。绘图时，用户可根据需要打开、关闭某个工具条，或者添加、移除工具条中的工具按钮。另外， 在工作界面的下方有一个【直接草图】工具条，用来绘制草图。 选择条：用于设置可以选择的对象类型等，从而帮助用户精确、方便地选择所需操作对象。 提示栏：用来提示用户当前可以进行的操作，或提示用户下一步该怎么做。 绘图区：用于显示模型及相关对象的区域，用户可在绘图区绘制和编辑模型。 导航器：该区域中有装配导航器、部件导航器、历史记录等多个功能按钮，单击左侧的导航按钮，将在右侧显 示相应的窗口。其中，部件导航器是建模中最常用的导航器，用于显示建模的先后顺序和特征的父子关系等。
实用文档
四、UG NX 8.5基本操作
【适合窗口】按钮 ：选择此按钮，系统会自动将绘图区中的所有图形对象最大化显示在绘图区。 【根据选择调整视图】按钮 ：框选或单击选中模型的某些对象后，该按钮将被激活。选择此按钮，所选对 象将最大化显示在绘图区。 【缩放】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动画一个矩形框，矩形框内的部分将被放大 显示。 【放大/缩小】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动，可放大或缩小视图。 【旋转】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动可旋转视图。 【平移】按钮 ：选择此按钮，然后在绘图区按住鼠标左键并拖动可平移视图。
