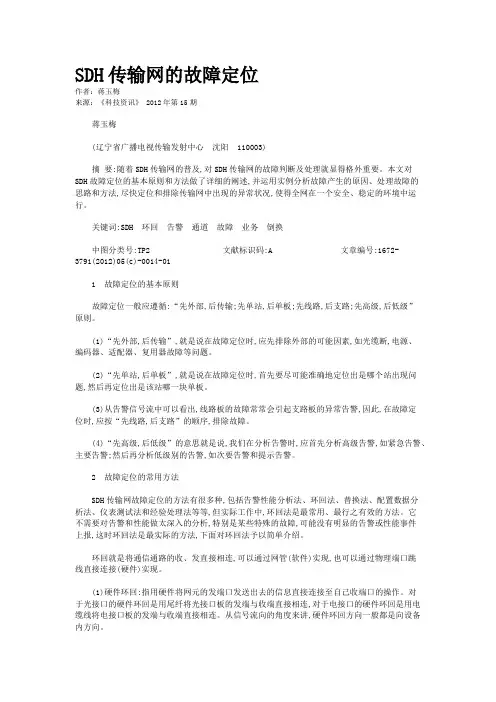

SDH传输网的故障定位作者：蒋玉梅来源：《科技资讯》 2012年第15期蒋玉梅(辽宁省广播电视传输发射中心沈阳 110003)摘要:随着SDH传输网的普及,对SDH传输网的故障判断及处理就显得格外重要。

本文对SDH故障定位的基本原则和方法做了详细的阐述,并运用实例分析故障产生的原因、处理故障的思路和方法,尽快定位和排除传输网中出现的异常状况,使得全网在一个安全、稳定的环境中运行。

关键词:SDH 环回告警通道故障业务倒换中图分类号:TP2 文献标识码:A 文章编号:1672-3791(2012)05(c)-0014-011 故障定位的基本原则故障定位一般应遵循:“先外部,后传输;先单站,后单板;先线路,后支路;先高级,后低级”原则。

(1)“先外部,后传输”,就是说在故障定位时,应先排除外部的可能因素,如光缆断,电源、编码器、适配器、复用器故障等问题。

(2)“先单站,后单板”,就是说在故障定位时,首先要尽可能准确地定位出是哪个站出现问题,然后再定位出是该站哪一块单板。

(3)从告警信号流中可以看出,线路板的故障常常会引起支路板的异常告警,因此,在故障定位时,应按“先线路,后支路”的顺序,排除故障。

(4)“先高级,后低级”的意思就是说,我们在分析告警时,应首先分析高级告警,如紧急告警、主要告警;然后再分析低级别的告警,如次要告警和提示告警。

2 故障定位的常用方法SDH传输网故障定位的方法有很多种,包括告警性能分析法、环回法、替换法、配置数据分析法、仪表测试法和经验处理法等等,但实际工作中,环回法是最常用、最行之有效的方法。

它不需要对告警和性能做太深入的分析,特别是某些特殊的故障,可能没有明显的告警或性能事件上报,这时环回法是最实际的方法,下面对环回法予以简单介绍。

环回就是将通信通路的收、发直接相连,可以通过网管(软件)实现,也可以通过物理端口跳线直接连接(硬件)实现。

(1)硬件环回:指用硬件将网元的发端口发送出去的信息直接连接至自己收端口的操作。

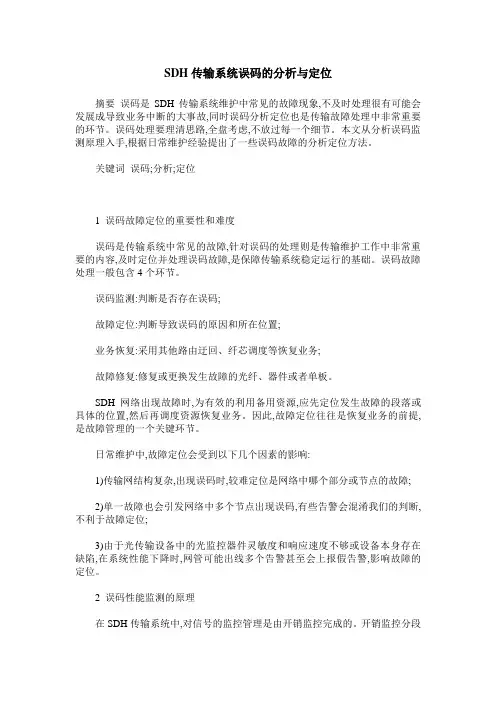

SDH传输系统误码的分析与定位摘要误码是SDH传输系统维护中常见的故障现象,不及时处理很有可能会发展成导致业务中断的大事故,同时误码分析定位也是传输故障处理中非常重要的环节。

误码处理要理清思路,全盘考虑,不放过每一个细节。

本文从分析误码监测原理入手,根据日常维护经验提出了一些误码故障的分析定位方法。

关键词误码;分析;定位1 误码故障定位的重要性和难度误码是传输系统中常见的故障,针对误码的处理则是传输维护工作中非常重要的内容,及时定位并处理误码故障,是保障传输系统稳定运行的基础。

误码故障处理一般包含4个环节。

误码监测:判断是否存在误码;故障定位:判断导致误码的原因和所在位置;业务恢复:采用其他路由迂回、纤芯调度等恢复业务;故障修复:修复或更换发生故障的光纤、器件或者单板。

SDH网络出现故障时,为有效的利用备用资源,应先定位发生故障的段落或具体的位置,然后再调度资源恢复业务。

因此,故障定位往往是恢复业务的前提,是故障管理的一个关键环节。

日常维护中,故障定位会受到以下几个因素的影响:1)传输网结构复杂,出现误码时,较难定位是网络中哪个部分或节点的故障;2)单一故障也会引发网络中多个节点出现误码,有些告警会混淆我们的判断,不利于故障定位;3)由于光传输设备中的光监控器件灵敏度和响应速度不够或设备本身存在缺陷,在系统性能下降时,网管可能出线多个告警甚至会上报假告警,影响故障的定位。

2 误码性能监测的原理在SDH传输系统中,对信号的监控管理是由开销监控完成的。

开销监控分段层监控和通道监控,段层监控又分再生段层和复用段层监控,通道层监控又分高阶通道层和低阶通道层监控。

在SDH帧结构中,B1、B2、M1、B3、G1、V5是用于误码监测的字节,分别用于监视再生段、复用段、高阶通道和低阶通道的误码。

误码监测采用比特间插奇偶校验方式的偶校验,通过校验码保证发送内容中“1”的个数为偶数,发送端通过对前一帧的监视内容进行偶校验并将计算结果填入帧中发送,接收端通过比较自身对前一帧的计算结果和接收的字节,判断是否发生误码。

关于 SDH 传输网故障分析及处理流程的探讨张梅艳摘要：SDH 光传输设备是空中交通管制通信网的重要组成部分，传输服务质量的好坏直接影响到民航空中交通管制的服务质量。

作为一名通信运行维护人员，应充分了解SDH 光传输设备故障的分析与处理，灵活综合运用各种方法，能够识别故障现象，实施有效的运行和维护管理和故障排除，为民航空中交通管制业务提供更好的数据传输手段。

基于此，本文主要分析了SDH传输网故障分析及处理流程。

关键词：SDH 传输网；故障检测；处理流程中图分类号：TN914.34 文献标识码：A引言随着科学技术的不断发展，光传输技术的应用越来越广泛，同时在现代通信中也有了广泛应用，占据了主要地位。

相比传统的光传输技术，现代光传输技术拥有可靠、安全和传输速度快的优势和特点。

但是在光传输技术的应用过程中，也会出现一些问题和缺陷。

对于这些问题和缺陷应当利用相应的技术手段进行解决，以便于光传输技术能够在我国更好的发展。

1 SDH 光传输网络故障定位基本原则（1）先检查外部，后检查传输。

在检查故障时，应首先消除可能的外部因素，如电站供电、对接设备故障或光缆中断。

首先检查每个站，然后检查现场单板。

在检查故障时，首先要尽可能准确地找出是哪个站的报警，然后确定具体的报警的板件。

（2）先检查高速传输的部分，后检查低速传输的部分。

从报警信号流的检测可以看出，高速线路的报警往往会引起低速线路的报警，因此，在对高速线路的故障进行检测时，应首先消除高速部分的故障。

（3）首先分析高级别的告警信息，然后再分析低级别的告警信息。

在设备出现告警后，首先需要分析高级别的告警，如“紧急告警”和“重要告警”，然后再分析低级别的报警，如“次要告警”和“提示告警”。

这一原则可以与“先高速后低速”相结合。

在故障处理的过程中先处理线路的高级别告警，再处理线路的低级别告警，然后查询支路是否还有告警提示，若仍有告警存在，再按照先高级后低级的原则去分析支路的告警。

三、案例分析
案例二



故障处理 （1）使用OTDR仪器测试到下游的光缆，确认光缆中 断并排除故障。 （2）光缆正常后，到下游的ECC链路已经恢复，网 元已能顺利登录。 （3）查询连接上游站光口的ECC状态，发现为禁止， 使能后故障排除。
三、案例分析
案例三

故障现象：某网络在调测中发现网关网元配置有错误，所
重庆电专林明宇
二、网元失联故障定位思路及方法
1、网关网元失联故障处理
3. 排除主控板故障。参考模块一“板卡故障处理”
中的“主控板故障处理”部分。 4. 排除网管系统故障。依次重装网管软件、重装操 作系统、更换网管硬件，直至故障排除。
重庆电专林明宇
二、网元失联故障定位思路及方法
2、非网关网元失联故障处理
重庆电专林明宇
二、网元失联故障定位思路及方法
1、网关网元失联故障处理
1. 排除网管计算机与网关网元的硬件连接故障。网
管计算机与网关网元之间通过以太网连接。如果 硬件连接成功的话，网管计算机的网卡应为“己 连接”状态。如果不是，应排除网线、网卡的故 障。如果仍未解决，可判断为网关网元主控板网 口故障，更换主控板。 2. 排除网管计算机与网元的软件连接故障。查看网 元的IP地址和网管IP地址是否在同一网段内，若 不在，需设置成同一网段。
四、常见板卡故障类型及处理方法
1. 主控板故障现象及处理方法

故障现象二：网管连接不到任何网元。 处理方法：①检查网管配置，查看网管计算机的IP 地址和其他参数设置是否和网关网元相匹配。如无 问题，则把网管与其他网元或计算机相连，如能通 信，则表明网管系统正常。 ②如果网管配置检查无 问题而故障依旧，可软复位网关网元主控板。 ③软 复位主控板后如果故障依旧，则将主控板拔出后再 插回设备机框。 ④重启后如果故障仍然存在，则可 以判断是主控板硬件故障，更换主控板。
