PADS快捷键指令

我知道。

有两个步骤：1，tools---options---routing--里边有个层对，这个必须设置正确，就是你要从哪层到哪层添加过孔。

2，setup--design rules---default---routing---下面有个vias，把你不想要的过孔移除掉（注意你之前必须在setup---pad stacks里编辑过自己定义的过孔），只保留一个，就行了。

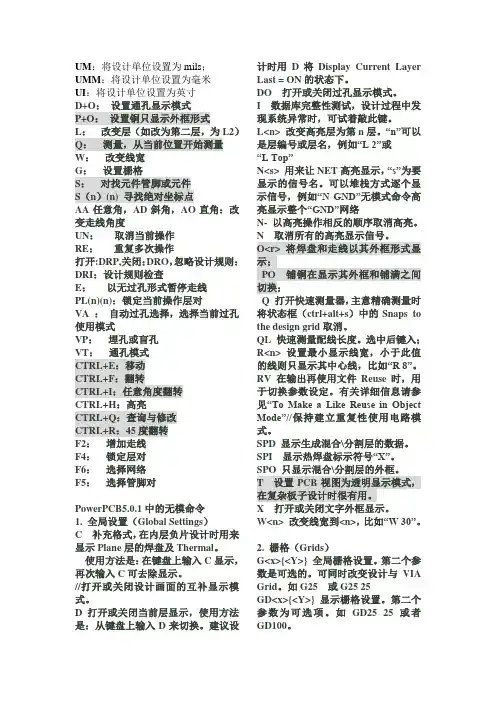

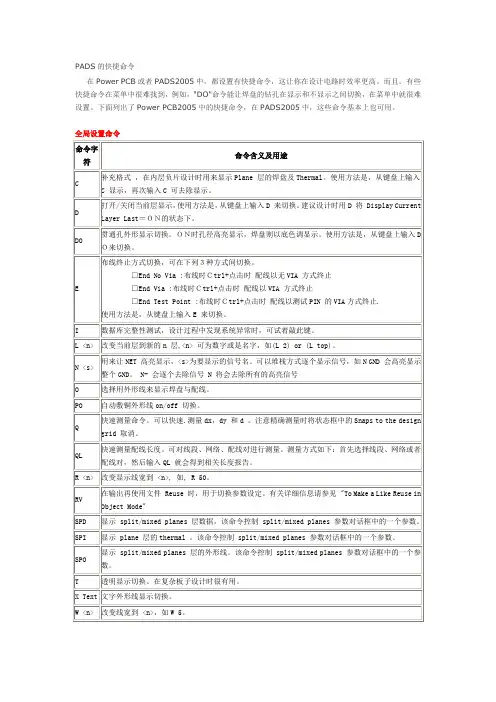

常用的29种快捷键：1.设置通孔显示模式：D+O；2.设置铜只显示外框形式：P+O；3.改变当前层：L（如改当前层为第二层，为L2）；4.测量：从当前位置开始测量：Q；5.改变线宽：W；6.设置栅格：G；7.对找元件管脚或元件：S；8.寻找绝对坐标点：S（n）(n)；9.改变走线角度：AA任意角，AD斜角，AO直角；10.取消当前操作：UN，如UN(1)为取消前一个操作；11.重复多次操作：RE；12.设计规则检查：打开: DRP,关闭：DRO，忽略设计规则：DRI；13.以无过孔形式暂停走线：E；14.锁定当前操作层对：PL(n)(n)；15.选择当前过孔使用模式；16.自动过孔选择：VA；17.埋孔或盲孔：VP；18.通孔模式：VT；19.保存：CTRL+S；20.打开：CTRL+O；21.新建：CTRL+N；22.选择全部：CTRL+A；23.全屏显示：CTRL+W；24.移动：CTRL+E；25.翻转：CTRL+F；26.任意角度翻转：CTRL+I；27.高亮：CTRL+H；28.查询与修改：CTRL+Q；29.显示管脚：PN快捷键与无模命令D+O：设置通孔显示模式P+O：设置铜只显示外框形式L：改变当前层（如改当前层为第二层，为L2）Q：测量，从当前位置开始测量W：改变线宽G：设置栅格S：对找元件管脚或元件S（n）(n) 寻找绝对坐标点AA任意角，AD斜角，AO直角：改变走线角度UN：取消当前操作RE：重复多次操作打开:DRP,关闭：DRO，忽略设计规则：DRI：设计规则检查E：以无过孔形式暂停走线PL(n)(n)：锁定当前操作层对VA ：自动过孔选择，选择当前过孔使用模式VP：埋孔或盲孔VT：通孔模式CTRL+W：全屏显示CTRL+E：移动CTRL+F：翻转CTRL+I：任意角度翻转CTRL+H：高亮CTRL+Q：查询与修改CTRL+R：45度翻转F2：增加走线F4：锁定层对F6：选择网络F5：选择管脚对AA 对应任意角度(Any Angle)AO 对应正交方式(Orthogonal)AD 对应对角方式(Diagonal)C 内层负片设计时用来显示Plane 层的焊盘及ThermalD 打开/关闭当前层显示,建议置为onDO 贯通孔外形显示切换。

on时孔径高亮显示，焊盘则以底色调显示。

E 布线终止方式切换，可在下列３种方式间切换：End No Via 布线时Ctrl+点击时无VIA 方式终止End Via 布线时Ctrl+点击时VIA 方式终止End Test Point 布线时Ctrl+点击时测试孔的VIA方式终止DRC Off(关闭DRC) 命令是DRODRC Ign Clr(忽略DRC) DRI。

DRC Warn(DRC 告警) DRWDRC Prevent (DRC 防止) DRP。

G 100 设置全局栅格=100,可同时改变设计与VIA GridGD 显示栅格GP 切换极坐标栅格显示GP r a 极坐标下的元件指定移动方式（r 为半径，a 为角度）。

GPR r 极坐标下的元件指定移动方式，在角度不变时，改变到半径r。

GPA a 极坐标下的元件指定移动方式，在半径不变时，改变到角度a。

GPRA da 极坐标下的元件指定移动方式，在半径不变时，改变到当前角度daGPRR dr 极坐标下的元件指定移动方式，在角度不变时，改变到当前半径r。

GR <xx> 设计grid 设定, 如GR 8-1/3, GR 25 25, G 25。

GV <xx> 贯通孔Via grid 设定, 如GV 8-1/3, GV 25 25, or GV 25。

GR 布线栅格（元件移动GV 过孔栅格HC 设定为画圆形模式。

HH 设定为画不封闭的线段模式。

HP 设定为画线段模式。

HR 设定为画长方形模式。

S C1 查找S -100 100 jumpSS U1 搜索并且选择元件U1SR -200 100检索相对坐标X 与YSRX 300 检索相对坐标XSRY 400 检索相对坐标YSX <n> 保持Y 坐标不变，移动到X的绝对坐标n 处。

如SX 300。

SY <n> 保持X坐标不变，移动到Y 的绝对坐标n 处。

如 SY 400。

XP 以像素而非线宽的方式来检索和选择配线。

允许用户对哪些拐角处的宽度小于线宽时进行调整。

SS C* 选中所有C开头的元件【布线】W 5 设置线宽=5milLD 快速设置当前层的布线方向，在水平与垂直布线层间切换SH 推挤方式on /off 切换PL <n> <n> 设置布线层对，如PL 1 2 或者PL top bottomV <name> 选择via类型，如V 标准viaVA 自动via选择VP 选择使用partial viaVT 选择使用贯通viashift+单击增加过孔Ctrl +单击加过孔并停止布线双击自动找到终点Tab 逆时针旋转Shift+Tab 顺时针旋转//----------------------------------------F2 布线(Route)，需先选中管脚或导线F3 动态布线F4 切换layerF6 选中一个导线按f6选中整个网络CTRL 多选Ctrl+E 移动Ctrl+D 刷新Ctrl+R 旋转Ctrl+I 任意角度旋转Ctrl+F 翻转至反面Ctrl+L alignCtrl+Alt+C 设置颜色Ctrl+Alt+E 显示所有Ctrl+B 显示整个板子轮廓Ctrl+M 长度最短化Q 快速测量命令。

可以快速.测量dx，dy 和d 。

注意精确测量时将状态框中的Snaps to the design grid 取消。

QL 快速测量配线长度。

可对线段、网络、配线对进行测量：选择线段、网络或者配线对，输入QL得到相关报告。

【系统】I 数据库完整性测试，设计过程中发现系统异常时，可试着敲此键。

RV 使用文件Reuse 时，用于切换参数设定。

有关详细信息请参见"To Make a Like Reuse in Object Mode"UN [<n>] 设定Undo次数。

范围(1-100)；UN 2是只允许一次undo。

RE [<n>] 设定Redo次数。

范围(1-100)；UN 2是只允许一次Redo。

Alt+ enter, 或者在设计窗口的空白位置双击鼠标左键，将弹出Design Properties 对话框。

Ctrl+enter, 打开Option对话框um 单位milumm 单位mmm =右键空格 =左键【显示】r 4 小于4mil的线以细线显示R8 设置实际显示宽度为8 mils，则所有等于或大于8 mils宽度的线和导线将以实际宽度显示。

L <n> 将n 层放到前端显示，如(L 2) or (L top)O <r> 选择用外形线来显示焊盘与配线。

PO 自动敷铜外形线on/off 切换。

PO 在显示覆铜边框(Pour outline)和已经覆铜填充(Poured Copper Hatch) 之间切换SPD 显示split/mixed planes 层数据，该命令控制split/mixed planes 参数对话框中的一个参数。

SPI 显示plan层的thermal 。

该命令控制split/mixed planes 参数对话框中的一个参数。

SPO 显示split/mixed planes 层的外形线。

该命令控制split/mixed planes 参数对话框中的一个参数。

T 透明显示切换。

在复杂板子设计时很有用。

X Text 文字外形线显示切换。

7 全局缩放TAB 循环选择n gnd GND网络高亮n 取消高亮N- 会逐个去除信号N 将会去除所有的高亮信号NNT 显示网络在走线NNV 显示网络在过孔NNP 显示网络在焊盘Z PMB 显示助焊底层Z PMT 显示助焊顶层Z SMB 显示阻焊底层Z SMT 显示阻焊顶层Z SSB 显示丝印底层Z SST 显示丝印顶层Z ADT 显示装配顶层Z ADB 显示装配顶层Z D 显示所有文档层Z E 显示所有电气层Z I 显示内层Z O 显示板的外层，就是顶层和底层Z U 显示关闭飞线Z N-M 显示第N 层到第M 层。

Z +N 增加显示N 层Z -N 移除显示N 层PL M N 设置当前层对为M 和N 层dp 锁定的线以空心线的形式显示pn 显示元件引脚数router下拉线时输入pc，点击后推挤，px 关闭推挤SHIFT+S STRETCHCTRL+Q PROPERTIESCTRL+ALT+F FILTER。
