PADS2007的 无模命令和快捷键1．PADS2007无模命令与快捷键D+O： 设置通孔显示模式P+O： 设置铜只显示外框形式L： 改变当前层（如改当前层为第二层，为L2）Q： 测量，从当前位置开始测量W： 改变线宽G： 设置栅格S： 对找元件管脚或元件S（n）(n) 寻找绝对坐标点AA任意角，AD斜角，AO直角：改变走线角度UN： 取消当前操作RE： 重复多次操作打开:DRP,关闭：DRO，忽略设计规则：DRI：设计规则检查E： 以无过孔形式暂停走线PL(n)(n)：锁定当前操作层对VA ： 自动过孔选择，选择当前过孔使用模式VP： 埋孔或盲孔VT： 通孔模式CTRL+W：全屏显示CTRL+E：移动CTRL+F：翻转CTRL+I：任意角度翻转CTRL+H：高亮CTRL+Q：查询与修改CTRL+R：45度翻转F2： 增加走线F4： 锁定层对F6： 选择网络F5： 选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置（Global Settings）C 补充格式，在内层负片设计时用来显示Plane层的焊盘及Thermal。
使用方法是：在键盘上输入C显示，再次输入C可去除显示。
//打开或关闭设计画面的互补显示模式。
D 打开或关闭当前层显示，使用方法是：从键盘上输入D来切换。
建议设计时用D将Display Current Layer Last = ON的状态下。
DO 打开或关闭过孔显示模式。
E 布线终止方式切换，可在下列3中方式间切换。
“End No Via” 布线时Ctrl+点击时 配线以无VIA方式终止“End Via” 布线时Ctrl+点击时 配线以VIA方式终止“End Test Point” 布线时Ctrl+点击时 配线以测试PIN的VIA方式终止使用方法是：从键盘上输入E来切换。
I 数据库完整性测试，设计过程中发现系统异常时，可试着敲此键。
L<n> 改变高亮层为第n层。
本人确认还未知道全部的快捷键, 写这个主要是做个积累过程,作个笔记=======================================================无模式命令:AA：任意角走线AO：正交走线AD：对角线走线以上三个也可以通过preference中design页line/trace angle项进行设置C：反显显示背景，可用于查看负片的铺铜情况D：开关当前层显示DO：用于开关选择是否显示drill孔DRP：DRC preventDRW：DRC warnDRI：Ignore clearanceDRO：DRC off上面四个操作的设置在preference/design页,online-DRC项中设置E：这个也是刚留意的，使用一个可使End Via Mode的设置向下跳一项，即按end no via/end via/end testpoint这三个设置循环跳F：不知道有什么用G ：同时设置design grid和via grid的移动大小GR ：设置design gridGV ：设置via gridGD ：设置display grid网格显示大小GP：开关极坐标显示HC：画2D line的画圆模式HH：画2D line的画任意不封闭线段模式HP：画任意封闭外型模式HR：画长方形模式L ：层切换N ：高亮显示指定网络名；不加网络名，只敲N则取消所有高亮显示O：切换显示实心线／线外框轮廓,只显示外轮廓感觉挺酷,但好像没什么用PL <n> <n>：设置层对PO:顶/底层灌/去铜模式SPO：去除内层铜模式（不包括顶/底层）Q：长度测量，这个应该是布局的时候常用吧QL：这个刚知道用法的，首先选定一些网络或一些管脚对，使用这个命令来统计这些对象的长度，它会跳出一个文本窗，它是分层统计的，会列出没个网络在各个层的走线长度。
R ：设置实显宽度的最小尺寸，小于最小尺寸统一以一细线代，大于则显示实际宽度RE：取消上一次的撤消操作S：可查找器件或坐标（确认后光标会走到元件原点位）SS：查找并高亮显示对象SH：推挤方式的开关切换S（n）(n):查找座标即（X）（Y）T：透明显示，这一模块可以看清不同层重叠的线以不同颜色显示，但这种模块也有一个不足之足就是选定一个对象后（对象高亮），不能通过鼠标点取别处而取消其高亮，而是需要刷新。
比较全的pads快捷键AA 对应任意角度(Any Angle)AO 对应正交方式(Orthogonal)AD 对应对角方式(Diagonal)C 内层负片设计时用来显示Plane 层的焊盘及ThermalD 打开/关闭当前层显示,建议置为onDO 贯通孔外形显示切换。
on时孔径高亮显示，焊盘则以底色调显示。
E 布线终止方式切换，可在下列３种方式间切换：End No Via 布线时Ctrl+点击时无VIA 方式终止End Via 布线时Ctrl+点击时VIA 方式终止End Test Point 布线时Ctrl+点击时测试孔的VIA方式终止DRC Off(关闭DRC) 命令是DRODRC Ign Clr(忽略DRC) DRI。
DRC Warn(DRC 告警) DRWDRC Prevent (DRC 防止) DRP。
G 100 设置全局栅格=100,可同时改变设计与VIA GridGD 显示栅格GP 切换极坐标栅格显示GP r a 极坐标下的元件指定移动方式（r 为半径，a 为角度）。
GPR r 极坐标下的元件指定移动方式，在角度不变时，改变到半径r。
GPA a 极坐标下的元件指定移动方式，在半径不变时，改变到角度a。
GPRA da 极坐标下的元件指定移动方式，在半径不变时，改变到当前角度da GPRR dr 极坐标下的元件指定移动方式，在角度不变时，改变到当前半径r。
GR <xx> 设计grid 设定, 如GR 8-1/3, GR 25 25, G 25。
GV <xx> 贯通孔Via grid 设定, 如GV 8-1/3, GV 25 25, or GV 25。
GR 布线栅格（元件移动GV 过孔栅格HC 设定为画圆形模式。
HH 设定为画不封闭的线段模式。
HP 设定为画线段模式。
HR 设定为画长方形模式。
S C1 查找S -100 100 jumpSS U1 搜索并且选择元件U1SR -200 100检索相对坐标X 与YSRX 300 检索相对坐标XSRY 400 检索相对坐标YSX <n> 保持Y 坐标不变，移动到X的绝对坐标n 处。
PADS快捷键和技巧大全PADS（PowerPCB Advanced Design System）是一款强大的电子设计自动化软件。
它具有丰富的功能和工具，使得电路设计师能够快速而准确地完成电路布局和布线工作。
在使用PADS进行设计时，掌握一些快捷键和技巧可以提高工作效率和准确性。
下面是一些常用的PADS快捷键和技巧，帮助您更好地使用该软件。
1.快捷键：- Ctrl + N：新建设计文件。
- Ctrl + O：打开设计文件。
- Ctrl + S：保存设计文件。
- Ctrl + Z：撤销上一步操作。
- Ctrl + Y：重做。
- Ctrl + C：复制选定的元素。
- Ctrl + V：粘贴元素。
- Ctrl + X：剪切选定的元素。
- Ctrl + A：全选。
- Ctrl + D：删除选定的元素。
- Ctrl + G：对选定元素进行分组。
- Ctrl + U：解除选定元素的分组。
2.利用网格：在设计过程中，利用网格可以使布局和布线更加整齐和对齐。
您可以使用快捷键“G”打开网格设置对话框。
在这里，您可以设置网格的间距和显示选项。
还可以使用快捷键“Ctrl + Shift + G”重新对齐元件。
3.使用箭头和空格键：在布线时，使用箭头键可以调整元件的位置。
使用上箭头键可以向上移动元件，使用右箭头键可以向右移动元件，以此类推。
另外，使用空格键可以旋转元件。
4.使用自动布局工具：PADS提供了一些自动布局工具，可以帮助您布局电路板。
在布线完成后，使用“Tools”菜单中的“AutoRouter”选项可以自动完成布线。
这样可以节省时间和精力，并确保更好的布线质量。
5.使用层功能：PADS支持多层设计。
您可以使用快捷键“L”切换不同的层。
使用“Tab”键可以切换显示层。
使用“+”和“-”键可以放大和缩小显示。
7.使用高级选项：PADS提供了一些高级选项，可以进一步优化设计。
例如，使用快捷键“A”可以添加阵列，使用快捷键“M”可以移动选定元件。

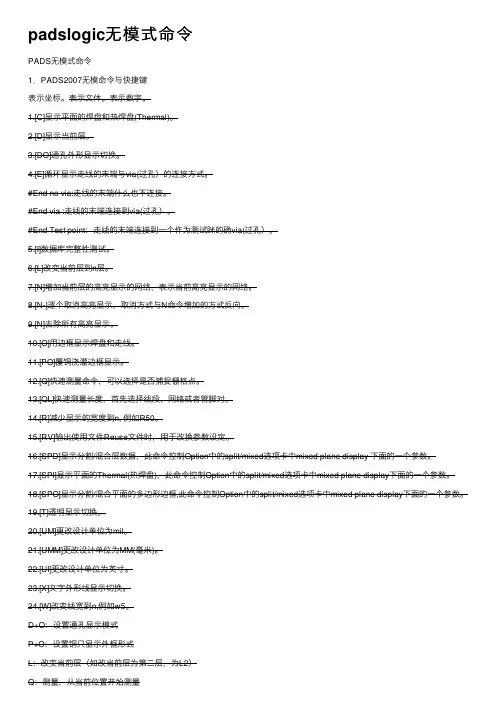

padslogic⽆模式命令PADS⽆模式命令1．PADS2007⽆模命令与快捷键表⽰坐标。
表⽰⽂体。
表⽰数字。
1.[C]显⽰平⾯的焊盘和热焊盘(Thermal)。
2.[D]显⽰当前层。
3.[DO]通孔外形显⽰切换。
4.[E]循环显⽰⾛线的末端与via(过孔）的连接⽅式。
#End no via:⾛线的末端什么也不连接。
#End via :⾛线的末端连接到via(过孔）。
#End Test point：⾛线的末端连接到⼀个作为测试眯的确via(过孔）。
5.[I]数据库完整性测试。
6.[L]改变当前层到n层。
7.[N]增加当前层的⾼亮显⽰的⽹络，表⽰当前⾼亮显⽰的⽹络。
8.[N-]逐个取消⾼亮显⽰，取消⽅式与N命令增加的⽅式反向。
9.[N]去除所有⾼亮显⽰。
10.[O]⽤边框显⽰焊盘和⾛线。
11.[PO]覆铜浇灌边框显⽰。
12.[Q]快速测量命令，可以选择是否捕捉栅格点。
13.[QL]快速测量长度，⾸先选择线段、⽹络或者管脚对。
14.[R]减少显⽰的宽度到n, 例如R50。
15.[RV]输出使⽤⽂件Reuse⽂件时，⽤于改换参数设定。
16.[SPD]显⽰分割/混合层数据，此命令控制Option中的split/mixed选项卡中mixed plane display 下⾯的⼀个参数。
17.[SPI]显⽰平⾯的Thermal(热焊盘)，此命令控制Option中的split/mixed选项卡中mixed plane display下⾯的⼀个参数。
18.[SPO]显⽰分割/混合平⾯的多边形边框,此命令控制Option中的split/mixed选项卡中mixed plane display下⾯的⼀个参数。
19.[T]透明显⽰切换。
20.[UM]更改设计单位为mil。
21.[UMM]更改设计单位为MM(毫⽶)。
22.[UI]更改设计单位为英⼨。
23.[X]⽂字外形线显⽰切换。
24.[W]改变线宽到n,例如w5。
1．PADS2007无模命令与快捷键<x.y>表示坐标。
<s>表示文体。
<n>表示数字。
1.[C]显示平面的焊盘和热焊盘(Thermal)。
2.[D]显示当前层。
3.[DO]通孔外形显示切换。
4.[E]循环显示走线的末端与via(过孔）的连接方式。
#End no via:走线的末端什么也不连接。
#End via :走线的末端连接到via(过孔）。
#End Test point：走线的末端连接到一个作为测试眯的确via(过孔）。
5.[I]数据库完整性测试。
6.[L<n>]改变当前层到n层。
7.[N<s>]增加当前层的高亮显示的网络，<s>表示当前高亮显示的网络。
8.[N-]逐个取消高亮显示，取消方式与N<s>命令增加的方式反向。
9.[N]去除所有高亮显示。
10.[O<r>]用边框显示焊盘和走线。
11.[PO]覆铜浇灌边框显示。
12.[Q]快速测量命令，可以选择是否捕捉栅格点。
13.[QL]快速测量长度，首先选择线段、网络或者管脚对。
14.[R<n>]减少显示的宽度到n, 例如R50。
15.[RV]输出使用文件Reuse文件时，用于改换参数设定。
16.[SPD]显示分割/混合层数据，此命令控制Option中的split/mixed选项卡中mixed plane display 下面的一个参数。
17.[SPI]显示平面的Thermal(热焊盘)，此命令控制Option中的split/mixed选项卡中mixed plane display下面的一个参数。
18.[SPO]显示分割/混合平面的多边形边框,此命令控制Option中的split/mixed选项卡中mixed plane display下面的一个参数。
19.[T]透明显示切换。
20.[UM]更改设计单位为mil。
21.[UMM]更改设计单位为MM(毫米)。
PADS Layout MainFrame ShortcutsCommand Shortcuts DescriptionAdd Jumper Ctrl+Alt+J Add a jumper.Add Route <F2> Start routing the selectedconnection.Align Ctrl+L Align multiple selections to the lastselected item.Alternate Dynamic Zooming <Num Del>,Shift+MButton+<StartDrag>Auto Route <F7> Automatically route a connection. Backup <Backspace> Undo the last corner.Board <Num 7>, Ctrl+B, <Home> Center the board outline in thewindow.Bus Route Ctrl+Alt+B Bus route the selected connections. Cancel <Esc> Cancel the current operation.Create Cluster Ctrl+K Create a cluster with the selecteditems.Create Union Ctrl+G Create a union with the selecteditems.Cycle <Tab> Cycle select several objects at thesame location.Cycle Via Pattern Ctrl+<Tab>Debug Dump Ctrl+Alt+Shift+<F10>Delete TAXY Reset Ctrl+<Page Down>, Ctrl+<Num3>Design Options Ctrl+Alt+D Design options.Display Colors Setup Ctrl+Alt+C Set colors for items per layer; savecustom color configs.Dynamic Panning Alt+MButton+<StartDrag>Dynamic Route <F3> Dynamically route the selectedconnection.Dynamic Zooming <Num 5>, MButton+<StartDrag>Edit Copy Ctrl+C Copy the selected items from thedesign to the Clipboard.Edit Cut Ctrl+X Cut the selected items from thedesign to the Clipboard.Edit Delete Group <Delete> Delete selected items. Perform netor part list changes in ECO.Edit Highlight Ctrl+H Highlight the specified item.Edit Paste Group Move Ctrl+V Paste from the Clipboard. Use ECOfor net or part list items.Edit Unhighlight Ctrl+U Unhighlight the specified item.Extents Ctrl+Alt+E Display all items within thewindow.Filter Ctrl+Alt+F Enable/disable item types forselection.Flip Component Ctrl+F Move a component/union to theopposite side.Global Options Ctrl+<Enter>, Ctrl+Alt+GGo to Next View Alt+NGo to Previous View Alt+PHelp <F1> Display the initial On-line Helpscreen.Layer Toggle <F4> Change the active layer.Length Minimization Ctrl+M Minimizes the unrouted length ofeach net.Move Ctrl+E Move the selected item.New Design Ctrl+N Create a new file.Open Ctrl+O Open a .pcb or .job file.Pan To Center <Insert>, MButton+<Click>,<Num 0>Previous Guide Shift+<Tab>Properties Ctrl+Q, Alt+<Enter> View info., edit width, net name,layer, etc.Query Rules Ctrl+Alt+Shift+<F11> Not implemented.Redo Ctrl+Y Reverses Undo by redoing the lastUndo.Redraw <End>, Ctrl+D, <Num 1> Refresh display.Rotate 90 Ctrl+R Rotate the selected items at 90degree increments.Route Loop Ctrl+J Start routing a loop for the selectedconnection.Save Ctrl+S Quick save the current file.Scroll Line Down <RotateBackward>Scroll Line Left Shift+<RotateForward>Scroll Line Right Shift+<RotateBackward>Scroll Line Up <RotateForward>Scroll Page Down <Num 2>Scroll Page Left <Num 4>Scroll Page Right <Num 6>Scroll Page Up <Num 8>Scroll Pixel Down Ctrl+Alt+<RotateBackward>Scroll Pixel Left Alt+Shift+<RotateForward>Scroll Pixel Right Alt+Shift+<RotateBackward>Scroll Pixel Up Ctrl+Alt+<RotateForward>Select All Ctrl+ASelect Nets <F6> Select associated nets.Select Pin Pairs <F5> Select associated pin pairs. Select Target Ctrl+Shift+ZShow Route Length Ctrl+<Page Up>Spin Ctrl+I Rotate any angle at the origin. Status Window Ctrl+Alt+S Hide-Show Status Window. Stretch Shift+S Drag the selected mitered corner. Teardrop Properties Ctrl+T View/edit teardrop parameters Undo Ctrl+Z Undo the last command.View Nets Ctrl+Alt+N Display/hide connections by netname.Window Menubar Ctrl+Alt+M Hide the menu bar.Zoom Ctrl+W Left mouse button, zoom in; rightmouse button, zoom out.Zoom In Ctrl+<RotateForward>Zoom In Center <Num 9>, <Page Up> Zoom in to cursor position.Zoom Out Ctrl+<RotateBackward>Zoom Out Center <Num 3>, <Page Down> Zoom out at cursor position. Zoom To Selection Alt+ZMode: Add RouteAdd Route Corner LButton+<Click>, <Space> Insert a corner at the cursor point. Add Via To Route Shift+LButton+<Click> Add a via at the cursor point. Complete Route <Enter>, <DoubleClick> Finish operation.End Route Ctrl+LButton+<Click> End the current routing.Mode: Adding Terminals InDecal EditorPlace Terminal <Space>, LButton+<Click>Mode: Associating Copper InDecal EditorSelect For Associating <Space>, LButton+<Click>Mode: BGABGA ControlDown Ctrl+LButton+<ButtonDown>BGA CtrlSelect Ctrl+LButton+<Click>BGA CtrlStartDrag Ctrl+LButton+<StartDrag>BGA DoubleClick <Enter>, <DoubleClick>BGA Down LButton+<ButtonDown>BGA EndDrag LButton+<EndDrag>BGA Select LButton+<Click>, <Space>BGA ShiftDown Shift+LButton+<ButtonDown>BGA ShiftSelect Shift+LButton+<Click>BGA ShiftStartDrag Shift+LButton+<StartDrag>BGA StartDrag LButton+<StartDrag>Cancel Drag <CancelDrag>Mode: ClusterComplete Edit Cluster Shift+LButton+<Click> Finish operation. Edit Cluster Select <Space>, LButton+<Click>Mode: CopyCancel Drag <CancelDrag>Complete Selecting Area For Copy LButton+<EndDrag>Select Area For Copy LButton+<StartDrag>Mode: Copy RouteCopy Route <Space>, LButton+<Click> Dimension options. Mode: Decal EditorComplete Move <Space>, LButton+<Click>End Move Drag LButton+<EndDrag>Mode: DimensionCancel Drag <CancelDrag>Complete Leader <DoubleClick> Finish operation. Delete Leader Last Corner Ctrl+LButton+<Click>End Drag Dim LButton+<EndDrag>Select Point For Dimensioning LButton+<Click>, <Space>Start Drag Dim LButton+<StartDrag>Mode: DraftingAdd Corner To Drafting LButton+<Click>, <Space>Cancel Drag <CancelDrag>End Drafting <Enter>, <DoubleClick>End Drag Drafting LButton+<EndDrag>Start Drag Drafting LButton+<StartDrag>Mode: ECO Add ConnectionSelect Pin To Connect To <Space>, LButton+<Click>Mode: ECO Change ComponentSelect Component To Change <Space>, LButton+<Click>Mode: ECO Swap GateSelect Gate Pin To Swap <Space>, LButton+<Click>Mode: ECO Swap PinSelect Pin To Swap <Space>, LButton+<Click>Mode: Flip GroupLButton+ <Space>, LButton+<Click>Mode: JumperClick means complete. Complete Adding Jumper <Space>, LButton+<Click>,Shift+LButton+<Click>,<DoubleClick>End Route Ctrl+LButton+<Click> End the current routing. Mode: Modify RouteEnd Drag Route LButton+<EndDrag>Select Route LButton+<Click>, <Space>Mode: MoveCancel Drag <CancelDrag>Complete Move <Space>, LButton+<Click>End Move <DoubleClick>, <Enter>End Move Drag LButton+<EndDrag>Start Move Drag LButton+<StartDrag>Mode: Move RouteSelect Route <Space>, LButton+<Click>Mode: Negative ViewApply LButton+<EndDrag>Cancel <Esc>, <CancelDrag> Cancel the current operation. Dynamic Zooming LButton+<StartDrag>Pan To Center MButton+<Click>Zoom In Center <Space>, LButton+<Click> Zoom in to cursor position. Zoom Out Center RButton+<Click> Zoom out at cursor position. Mode: Rotate 90LButton+ <Space>, LButton+<Click>Mode: Rotate GroupLButton+ <Space>, LButton+<Click>Mode: RouteAdd Corner To Guide Alt+LButton+<Click>Add Tack To Route <Space>, LButton+<Click> Add a tack at the cursor point. Add Via To Guide Alt+Shift+LButton+<Click>Add Via To Route Shift+LButton+<Click> Add a via at the cursor point. Complete Route <Enter>, <DoubleClick> Finish operation.End Guide Ctrl+Alt+LButton+<Click>End Route Ctrl+LButton+<Click> End the current routing. Mode: SelectorArea Complete LButton+<EndDrag> Select an object.Area Select LButton+<StartDrag>Cancel Drag <CancelDrag>Control Area Select Ctrl+LButton+<StartDrag>ControlDown Ctrl+LButton+<ButtonDown>DoubleClick <Enter>, <DoubleClick>Down LButton+<ButtonDown>Select LButton+<Click>, <Space>Shift Area Select Shift+LButton+<StartDrag>ShiftDown Shift+LButton+<ButtonDown>Toggle Selection Ctrl+LButton+<Click>Mode: Swap PartSelect Part To Swap <Space>, LButton+<Click>Mode: ViewApply LButton+<EndDrag>,MButton+<EndDrag>Cancel <CancelDrag> Cancel the current operation. Dynamic Zooming LButton+<StartDrag>Pan To Center MButton+<Click>Zoom In Center <Space>, LButton+<Click> Zoom in to cursor position.。
另外发一些最基本常用的几个快捷键：设置通孔显示模式：D+O设置铜只显示外框形式：P+O改变当前层：L（如改当前层为第二层，为L2）测量：从当前位置开始测量：Q改变线宽：W设置栅格：G对找元件管脚或元件：S寻找绝对坐标点：S（n）(n)改变走线角度：AA任意角，AD斜角，AO直角取消当前操作：UN，如UN(1)为取消前一个操作重复多次操作：RE设计规则检查：打开: DRP,关闭：DRO，忽略设计规则：DRI，以无过孔形式暂停走线：E锁定当前操作层对：PL(n)(n)选择当前过孔使用模式：自动过孔选择：VA埋孔或盲孔：VP通孔模式：VT保存：CTRL+S打开：CTRL+O新建：CTRL+N选择全部：CTRL+A全屏显示：CTRL+W移动：CTRL+E翻转：CTRL+F任意角度翻转：CTRL+I高亮：CTRL+H查询与修改：CTRL+Q45度翻转：CTRL+R增加走线：F2锁定层对：F4选择网络：F6选择管脚对：F5Ctrl+A 选择全部。
Ctrl+B 以板框为界整体显示当前设计。
Ctrl+C 复制。
Ctrl+D 刷新。
Ctrl+E 移动。
Ctrl+F 水平镜像翻转。
Ctrl+G 建立组合。
Ctrl+H 高亮。
Ctrl+I 以任意角度转换。
Ctrl+J 在布线模式下使用鼠标“十”字光标中心呈环形。
Ctrl+K 建立簇。
Ctrl+L 排列元件。
Ctrl+M 长度最短化。
Ctrl+N 建立新元件。
Ctrl+O 打开文件。
Ctrl+P 不在使用中。
PowerPCB 专业群42336805、PCB Layout 学习群48381494Ctrl+Q 调出被选中对象的“查询与修改”对话框。
Ctrl+R 以90°角度为单位旋转。
Ctrl+S 存盘。
Ctrl+T 不在使用中。
Ctrl+U 取消高亮。
Ctrl+V 粘贴。
Ctrl+W 以Zoom模式查看。
Ctrl+X 剪切。
Ctrl+Y 扩展。
Ctrl+Z 取消操作。
PADS常用的29种快捷键常用的29种快捷键：1.设置通孔显示模式：D+O；2.设置铜只显示外框形式：P+O；3.改变当前层：L（如改当前层为第二层，为L2）；4.测量：从当前位置开始测量：Q；5.改变线宽：W；6.设置栅格：G；7.对找元件管脚或元件：S；8.寻找绝对坐标点：S（n）(n)；9.改变走线角度：AA任意角，AD斜角，AO直角；10.取消当前操作：UN，如UN(1)为取消前一个操作；11.重复多次操作：RE；12.设计规则检查：打开: DRP,关闭：DRO，忽略设计规则：DRI；13.以无过孔形式暂停走线：E；14.锁定当前操作层对：PL(n)(n)；15.选择当前过孔使用模式；16.自动过孔选择：VA；17.埋孔或盲孔：VP；18.通孔模式：VT；19.保存：CTRL+S；20.打开：CTRL+O；21.新建：CTRL+N；22.选择全部：CTRL+A；23.全屏显示：CTRL+W；24.移动：CTRL+E；25.翻转：CTRL+F；26.任意角度翻转：CTRL+I；27.高亮：CTRL+H；28.查询与修改：CTRL+Q；29.显示管脚：PN快捷键与无模命令D+O：设置通孔显示模式P+O：设置铜只显示外框形式L：改变当前层（如改当前层为第二层，为L2）Q：测量，从当前位置开始测量W：改变线宽G：设置栅格S：对找元件管脚或元件S（n）(n) 寻找绝对坐标点AA任意角，AD斜角，AO直角：改变走线角度UN：取消当前操作RE：重复多次操作打开:DRP,关闭：DRO，忽略设计规则：DRI：设计规则检查E：以无过孔形式暂停走线PL(n)(n)：锁定当前操作层对VA ：自动过孔选择，选择当前过孔使用模式VP：埋孔或盲孔VT：通孔模式CTRL+W：全屏显示CTRL+E：移动CTRL+F：翻转CTRL+I：任意角度翻转CTRL+H：高亮CTRL+Q：查询与修改CTRL+R：45度翻转F2：增加走线F4：锁定层对F6：选择网络F5：选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置（Global Settings）C 补充格式，在内层负片设计时用来显示Plane层的焊盘及Thermal。

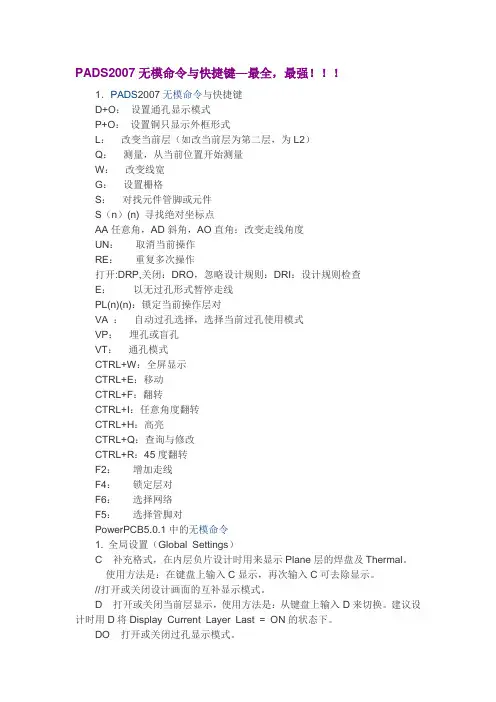

PADS2007无模命令与快捷键—最全，最强！！！1．PADS2007无模命令与快捷键D+O：设置通孔显示模式P+O：设置铜只显示外框形式L：改变当前层（如改当前层为第二层，为L2）Q：测量，从当前位置开始测量W：改变线宽G：设置栅格S：对找元件管脚或元件S（n）(n) 寻找绝对坐标点AA任意角，AD斜角，AO直角：改变走线角度UN：取消当前操作RE：重复多次操作打开:DRP,关闭：DRO，忽略设计规则：DRI：设计规则检查E：以无过孔形式暂停走线PL(n)(n)：锁定当前操作层对VA ：自动过孔选择，选择当前过孔使用模式VP：埋孔或盲孔VT：通孔模式CTRL+W：全屏显示CTRL+E：移动CTRL+F：翻转CTRL+I：任意角度翻转CTRL+H：高亮CTRL+Q：查询与修改CTRL+R：45度翻转F2：增加走线F4：锁定层对F6：选择网络F5：选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置（Global Settings）C 补充格式，在内层负片设计时用来显示Plane层的焊盘及Thermal。
使用方法是：在键盘上输入C显示，再次输入C可去除显示。
//打开或关闭设计画面的互补显示模式。
D 打开或关闭当前层显示，使用方法是：从键盘上输入D来切换。
建议设计时用D将Display Current Layer Last = ON的状态下。
DO 打开或关闭过孔显示模式。
E 布线终止方式切换，可在下列3中方式间切换。
“End No Via”布线时Ctrl+点击时配线以无VIA方式终止“End Via”布线时Ctrl+点击时配线以VIA方式终止“End Test Point”布线时Ctrl+点击时配线以测试PIN的VIA方式终止使用方法是：从键盘上输入E来切换。
I 数据库完整性测试，设计过程中发现系统异常时，可试着敲此键。
L<n> 改变高亮层为第n层。
“n”可以是层编号或层名，例如“L 2”或“L Top”N<s> 用来让NET高亮显示，“s”为要显示的信号名。
