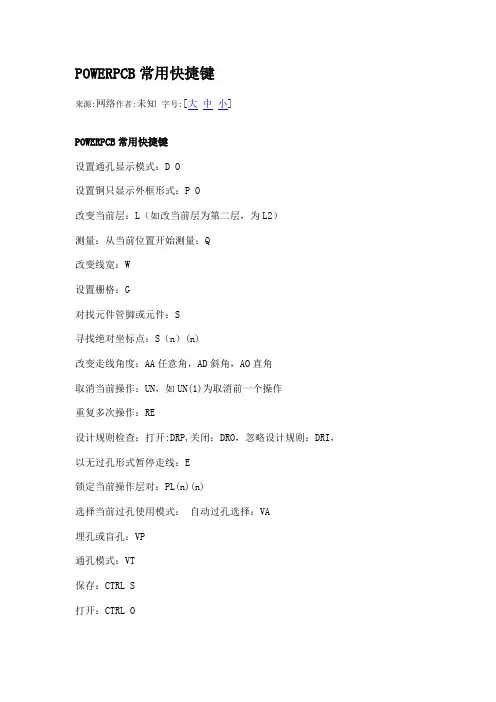

POWERPCB常用快捷键
来源:网络作者:未知字号:[大中小]
POWERPCB常用快捷键
设置通孔显示模式:D O
设置铜只显示外框形式:P O
改变当前层:L(如改当前层为第二层,为L2)
测量:从当前位置开始测量:Q
改变线宽:W
设置栅格:G
对找元件管脚或元件:S
寻找绝对坐标点:S(n)(n)
改变走线角度:AA任意角,AD斜角,AO直角
取消当前操作:UN,如UN(1)为取消前一个操作
重复多次操作:RE
设计规则检查:打开:DRP,关闭:DRO,忽略设计规则:DRI,以无过孔形式暂停走线:E
锁定当前操作层对:PL(n)(n)
选择当前过孔使用模式:自动过孔选择:VA
埋孔或盲孔:VP
通孔模式:VT
保存:CTRL S
打开:CTRL O
新建:CTRL N
选择全部:CTRL A
全屏显示:CTRL W
移动:CTRL E
翻转:CTRL F
任意角度翻转:CTRL I 高亮:CTRL H
查询与修改:CTRL Q 45度翻转:CTRL R
增加走线:F2
锁定层对:F4
选择网络:F6
选择管脚对:F5。

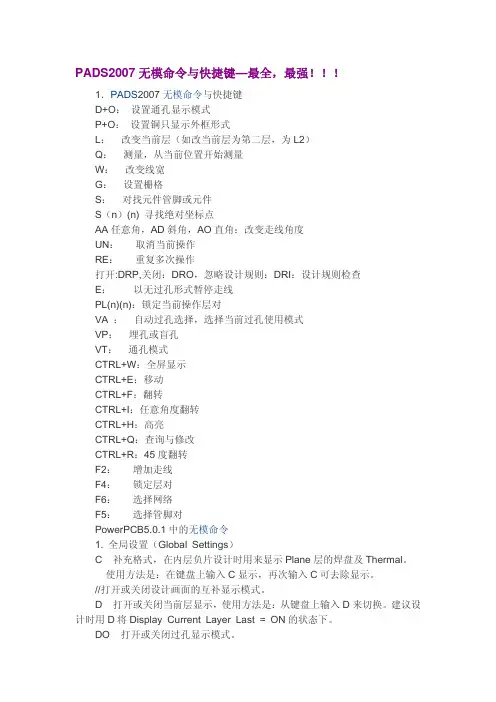

PADS2007无模命令与快捷键—最全,最强!!!1.PADS2007无模命令与快捷键D+O:设置通孔显示模式P+O:设置铜只显示外框形式L:改变当前层(如改当前层为第二层,为L2)Q:测量,从当前位置开始测量W:改变线宽G:设置栅格S:对找元件管脚或元件S(n)(n) 寻找绝对坐标点AA任意角,AD斜角,AO直角:改变走线角度UN:取消当前操作RE:重复多次操作打开:DRP,关闭:DRO,忽略设计规则:DRI:设计规则检查E:以无过孔形式暂停走线PL(n)(n):锁定当前操作层对VA :自动过孔选择,选择当前过孔使用模式VP:埋孔或盲孔VT:通孔模式CTRL+W:全屏显示CTRL+E:移动CTRL+F:翻转CTRL+I:任意角度翻转CTRL+H:高亮CTRL+Q:查询与修改CTRL+R:45度翻转F2:增加走线F4:锁定层对F6:选择网络F5:选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置(Global Settings)C 补充格式,在内层负片设计时用来显示Plane层的焊盘及Thermal。
使用方法是:在键盘上输入C显示,再次输入C可去除显示。
//打开或关闭设计画面的互补显示模式。
D 打开或关闭当前层显示,使用方法是:从键盘上输入D来切换。
建议设计时用D将Display Current Layer Last = ON的状态下。
DO 打开或关闭过孔显示模式。
E 布线终止方式切换,可在下列3中方式间切换。
“End No Via” 布线时Ctrl+点击时配线以无VIA方式终止“End Via” 布线时Ctrl+点击时配线以VIA方式终止“End Test Point” 布线时Ctrl+点击时配线以测试PIN的VIA方式终止使用方法是:从键盘上输入E来切换。
I 数据库完整性测试,设计过程中发现系统异常时,可试着敲此键。
L<n> 改变高亮层为第n层。
“n”可以是层编号或层名,例如“L 2”或“L Top”N<s> 用来让NET高亮显示,“s”为要显示的信号名。
PADS2007快捷键大全单片机常用的29种快捷键:1.设置通孔显示模式:D+O;2.设置铜只显示外框形式:P+O;3.改变当前层:L(如改当前层为第二层,为L2);4.测量:从当前位置开始测量:Q;5.改变线宽:W;6.设置栅格:G;7.对找元件管脚或元件:S;8.寻找绝对坐标点:S(n)(n);9.改变走线角度:AA任意角,AD斜角,AO直角;10.取消当前操作:UN,如UN(1)为取消前一个操作;11.重复多次操作:RE;12.设计规则检查:打开: DRP,关闭:DRO,忽略设计规则:DRI;13.以无过孔形式暂停走线:E;14.锁定当前操作层对:PL(n)(n);15.选择当前过孔使用模式;16.自动过孔选择:VA;17.埋孔或盲孔:VP;18.通孔模式:VT;19.保存:CTRL+S;20.打开:CTRL+O;21.新建:CTRL+N;22.选择全部:CTRL+A;23.全屏显示:CTRL+W;24.移动:CTRL+E;25.翻转:CTRL+F;26.任意角度翻转:CTRL+I;27.高亮:CTRL+H;28.查询与修改:CTRL+Q;29.显示管脚:PN快捷键与无模命令D+O:设置通孔显示模式P+O:设置铜只显示外框形式L:改变当前层(如改当前层为第二层,为L2)Q:测量,从当前位置开始测量W:改变线宽G:设置栅格S:对找元件管脚或元件S(n)(n) 寻找绝对坐标点AA任意角,AD斜角,AO直角:改变走线角度UN:取消当前操作RE:重复多次操作打开:DRP,关闭:DRO,忽略设计规则:DRI:设计规则检查E:以无过孔形式暂停走线PL(n)(n):锁定当前操作层对V A :自动过孔选择,选择当前过孔使用模式VT:通孔模式CTRL+W:全屏显示CTRL+E:移动CTRL+F:翻转CTRL+I:任意角度翻转CTRL+H:高亮CTRL+Q:查询与修改CTRL+R:45度翻转F2:增加走线F4:锁定层对F6:选择网络F5:选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置(Global Settings)C 补充格式,在内层负片设计时用来显示Plane层的焊盘及Thermal。
PADS快捷键和技巧大全PADS(PowerPCB Advanced Design System)是一款强大的电子设计自动化软件。
它具有丰富的功能和工具,使得电路设计师能够快速而准确地完成电路布局和布线工作。
在使用PADS进行设计时,掌握一些快捷键和技巧可以提高工作效率和准确性。
下面是一些常用的PADS快捷键和技巧,帮助您更好地使用该软件。
1.快捷键:- Ctrl + N:新建设计文件。
- Ctrl + O:打开设计文件。
- Ctrl + S:保存设计文件。
- Ctrl + Z:撤销上一步操作。
- Ctrl + Y:重做。
- Ctrl + C:复制选定的元素。
- Ctrl + V:粘贴元素。
- Ctrl + X:剪切选定的元素。
- Ctrl + A:全选。
- Ctrl + D:删除选定的元素。
- Ctrl + G:对选定元素进行分组。
- Ctrl + U:解除选定元素的分组。
2.利用网格:在设计过程中,利用网格可以使布局和布线更加整齐和对齐。
您可以使用快捷键“G”打开网格设置对话框。
在这里,您可以设置网格的间距和显示选项。
还可以使用快捷键“Ctrl + Shift + G”重新对齐元件。
3.使用箭头和空格键:在布线时,使用箭头键可以调整元件的位置。
使用上箭头键可以向上移动元件,使用右箭头键可以向右移动元件,以此类推。
另外,使用空格键可以旋转元件。
4.使用自动布局工具:PADS提供了一些自动布局工具,可以帮助您布局电路板。
在布线完成后,使用“Tools”菜单中的“AutoRouter”选项可以自动完成布线。
这样可以节省时间和精力,并确保更好的布线质量。
5.使用层功能:PADS支持多层设计。
您可以使用快捷键“L”切换不同的层。
使用“Tab”键可以切换显示层。
使用“+”和“-”键可以放大和缩小显示。
7.使用高级选项:PADS提供了一些高级选项,可以进一步优化设计。
例如,使用快捷键“A”可以添加阵列,使用快捷键“M”可以移动选定元件。
Power PCB 中的直接命令B.1 总体设置(Global Settings)C 打开或关闭设计画面补充格式显示模式。
D 打开或关闭当前层高优先显示权。
DO 打开或关闭通孔显示模式。
E 设置暂停走线方式以测试点、过孔或没有过孔为结束方式。
I 进行数据库完整性测试。
L<n> 改变当前层,如L2,则当前层为第二层。
N<s> 使某一网络高亮,如NVCC。
N- 逐一取消N<s>所点亮的网络。
N 取消全部高亮的网络。
O<r> 将焊盘或走线以外框的形式显示。
PO 将灌铜只显示外框。
Q 打开快速测量器,从当前位置开始测量。
QL 对点亮的网络、管脚对走线和某一选择范围进行快速测量其长度。
R<n> 设置最小显示线宽,小于此值的线则只显示其中心线,例如R30。
RV 保持建立重复性使用电路模式。
SPD 显示生成混合分割层的数据。
SPI 显示热焊盘标示符号“X”在其热焊盘上。
SPO 显示混合分割层的外框。
T 设置设计画面为透明显示模式。
X 打开或关闭文字外框显示。
W<n> 改变线宽,例如W<10>。
B.2 栅格(Grids)G<x>{<y>} 过孔和设计栅格设置。
例如G 25,G 8.3 或G 16-2/3,G25 25。
GD<x>{<y>} 显示栅格设置。
例如GD 8-1/3,GD 25 25。
GP 显示或关闭极性栅格。
GP r a 移动到一个指定的极点坐标点。
GPR r 在一个角度a 条件下,移动到一个半径为r 的点处。
GPA a 在半径r 一定的条件下,按指定的角度a 移动。
GPRA da 在半径r 一定的条件下,按当前的角度da 进行移动。
GPRR dr 在角度a 一定的条件下,按当前的半径dr 进行移动。
GR<xx> 设置设计栅格,如GR 8-1/3,GR 25 25,G 25。

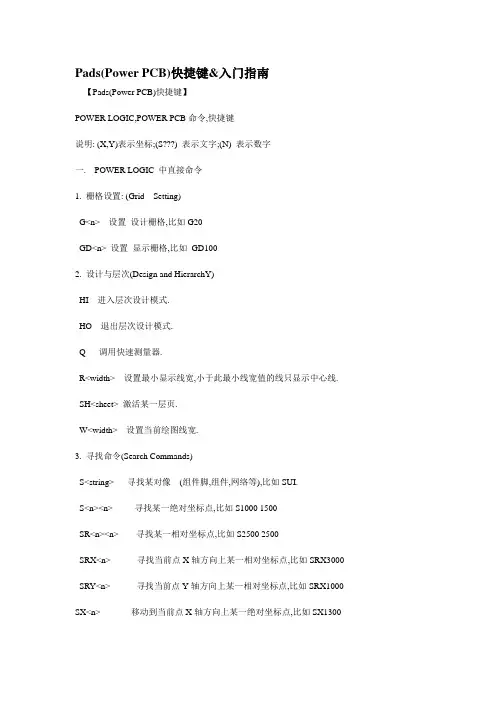

Pads(Power PCB)快捷键&入门指南【Pads(Power PCB)快捷键】POWER LOGIC,POWER PCB命令,快捷键说明: (X,Y)表示坐标;(S???) 表示文字;(N) 表示数字一. POWER LOGIC 中直接命令1. 栅格设置: (Grid Setting)G<n> 设置设计栅格,比如G20GD<n> 设置显示栅格,比如GD1002. 设计与层次(Design and HierarchY)HI 进入层次设计模式.HO 退出层次设计模式.Q 调用快速测量器.R<width> 设置最小显示线宽,小于此最小线宽值的线只显示中心线. SH<sheet> 激活某一层页.W<width> 设置当前绘图线宽.3. 寻找命令(Search Commands)S<string> 寻找某对像(组件脚,组件,网络等),比如SUI.S<n><n> 寻找某一绝对坐标点,比如S1000 1500SR<n><n> 寻找某一相对坐标点,比如S2500 2500SRX<n> 寻找当前点X轴方向上某一相对坐标点,比如SRX3000 SRY<n> 寻找当前点Y轴方向上某一相对坐标点,比如SRX1000 SX<n> 移动到当前点X轴方向上某一绝对坐标点,比如SX1300SY<n> 移动到当前点Y轴方向上某一绝对坐标点,比如SX13004. 角度(Angles)AA 转换到任意角度模式.AD 转换到斜角度模式.AO 转换到直角度模式.5. 编辑(Editing)Un 取消当前操作Re 重作6. 绘制对象选择(Drafting Objects)HC 转换到绘制饼图形模式.HH 转换到绘制非封闭性图形模式.HP 转换到绘制多边形图形模式.HR 转换到绘制矩形图形模式.7. 替代MOUSE 单击(Mouse Click Substitutes)M 激活当前功能模式下的弹出菜单,相当于单击MOUSE右键. Spacebar 相当于在当前十字光标位置单击MOUSE 左键,比如增加走线拐角.8. 其它方面(Various)? 显示当前的帮助主题.BMW 打开Media Wizard对话框.BLT 打开Log Test对话框.F<name> 查看指定文件,比如:F demo.ecoI 运行数据库完整测试.二. POWER LOGIC 中的快捷键1.控制快捷键(Control Key Shortcuts) Ctrl+B 整页查看.Ctrl+C 拷贝.Ctrl+D 刷新.Ctrl+E 移动选择的组.Ctrl+F 沿X轴旋转.Ctrl+N 建立新文件.Ctrl+O 打开一个文件.Ctrl+P 打印.Ctrl+Q 查询与修改.Ctrl+R 旋转选择.Ctrl+S 存档.Ctrl+V 粘贴.Ctrl+W zoom放大模式查看. Ctrl+X 剪切.Ctrl+Alt+C 显示颜色设置.Ctrl+Alt+E 设计整体显示.Ctrl+Alt+G 优先参数设置.Ctrl+Alt+M 关闭和显示主菜单.Ctrl+Alt+P 查看前一设计画面.Ctrl+Alt+S 关闭和显示状态对话框.Ctrl+Tab 循环转换选择逻辑门封装.Ctrl+PageDown 打开快速测量器,从当前位置开始测量.Shift+Ctrl+D 当块移动时进行快调整.Shift+Ctrl+F 沿Y轴旋转.Shift+Ctrl+P 记录提示对话框中的开关.2. 功能快捷键(Function Key Shortcuts)F1 激活在线帮助.F2 增加连接.F8 打开或关闭.F9 锁定绝对与相对协调.F10 结束记录.3. 其它快捷键盘缓冲区(Other Shortcuts)Backspace 在联机时每按一次Backspace 键就可以删除当前位置一拐角. Esc 退出当前操作模式.M 相当于按MOUSE右键.Space 按键盘上的Space(空格键) 键相当于按MOUSE左键.Alt+Space 当在联机时增加页间连接符.Shift+Space 当在联机时增加电源接符.Ctrl+Space 当在联机时在联机末端增加接地接符.三. POWER PCB 中的直接命令1.总体设置(Global Settings)C 打开或关闭设计画面补充格式显示模式.D 打开或关闭当前层拥有最高优先显示权.DO 打开或关闭通孔(Via)显示模式.ET 设置暂停走线时以测试点为结束方式.I 进行数据库完整测试.L<n> 如L12, 则当前层为第二层.N<s> 高亮某一网络,例如: NGND.O<r> 将焊盘和走线以其外框形式显示.PO 将灌铜只显示其外框.Q 打开快速测量器,以当前位置开始测量.QL 对电量网络,管脚对走线和某一选择范围进行快速测量其长度. R<n> 设置最小显示线宽,小于此值的线只显示其中心线,比如R8. RV 保持建立重复性使用电路模式.SPD 显示生成混合分割层的数据.SPI 显示热焊盘标示符号”X”在其热焊盘上.SPO 只显示混合分割层的外框.T 设置设计画面为透明显示模式.X 打开或关闭文字外框显示.W<n> 改变线宽,比如W302. 栅格(Grids)G<xx> 过孔和设计栅格设置.GD<xx> 显示栅格设置.GP 打开或关闭极性栅格.GP r a 移动到一个指定的极坐标点.GPR r 在角度a一定条件下,移动到一个指定的径向半径为r 的点. GPA a 在径向半径为r一定的条件下,按指定的角度a 移动.GPRA da 在径向半径为r一定的条件下,按当前的角度da 进行移动. GPRR dr 在角度a一定条件下, 按当前的径向半径dr 进行移动.GR<xx> 设置设计栅格.GV<xx> 设置过孔(Via)栅格.3. 寻找(Search)S<s> 寻找零件管脚或组件.S<n><n> 寻找一个绝对坐标点.比如:S1500 1200SR<n><n> 寻找一个相对坐标点.SRX<n> 保持当前Y坐标不变,寻找一个相对X坐标点.SRY<n> 保持当前X坐标不变,寻找一个相对Y坐标点.SS<s> 寻找或选择某一个或某一类组件.因为此命令支持通配符”* ”. SX<n> 保持当前Y坐标不变,移动到一个指定的绝对坐标X点.SY<n> 保持当前X坐标不变,移动到一个指定的绝对坐标Y点.4. 角度(Angles)AA 转换到任意角度模式.AD 转换到斜角度模式.AO 转换到直角度模式.5. 取消(Undo)UN﹝<n>﹞可取消多次的操作,因为n是可变的. RE﹝<n>﹞重复多次操作. 因为n是可变的. 6.设计规则检查DRC (Design Rules Checking) DRP 禁止违背设计规则.DRW 违背警告模式.DRI 忽略设计规则.DRO 完全关闭设计规则.7. 走线(Routing)E 以无过孔结束暂停走线.LD 使当前层走线为垂直或水平方向.PL<n><n> 锁定当前操作层对.SH 打开或关闭推挤模式.V<name> 选择当前使用过孔(Via)类型.V A 自动过孔选择.VP 使用埋孔或盲孔式过孔.VT 使用通孔式过孔.T 使用透明模式.8. 绘制对像(Drafting Objects)HC 转换到绘制饼图形模式.HH 转换到绘制非封闭性图形模式.HP 转换到绘制多边形图形模式.HR 转换到绘制矩形图形模式.9. 替代MOUSE 单击(Mouse Click Substitutes)M 激活当前功能模式下的弹出菜单,相当于单击MOUSE右键. Spacebar 相当于在当前十字光标位置单击MOUSE 左键,比如增加走线拐角.10. 其它方面(Various)? 显示当前的帮助主题.BMW 打开Media Wizard对话框.BLT 打开Log Test对话框.F<s> 打开文件,S为打开文件的路径和名字.四. POWER PCB 中的快捷键1.控制快捷键(Control Key Shortcuts)Ctrl+A 选择全部.Ctrl+B 以板框为界整体显示当前设计.Ctrl+C 拷贝.Ctrl+D 刷新.Ctrl+E 移动.Ctrl+F 翻转.Ctrl+G 建立结合.Ctrl+H 高亮.Ctrl+I 任意角度旋转.Ctrl+J 在布线模式下使MOUSE 十字光标中心呈环形. Ctrl+K 建立组.Ctrl+L 排列组件.Ctrl+M 长度最短化.Ctrl+N 建立新文件.Ctrl+O 打开文件.Ctrl+P 没有在使用中.Ctrl+Q 查询与修改.Ctrl+S 保存.Ctrl+T 不再使用中.Ctrl+U 取消高亮.Ctrl+V 粘贴.Ctrl+W 以zoom放大模式查看.Ctrl+X 剪切.Ctrl+Y 扩展.Ctrl+Z 取消操作.Ctrl+Alt+C 显示颜色设置.Ctrl+Alt+D 打开Setup/Preference下的Design设置对话框. Ctrl+Alt+E 显示整个设置.Ctrl+Alt+F 过滤选择.Ctrl+Alt+G 打开Setup/Preference下的Global设置对话框. Ctrl+Alt+J 增加跳线.Ctrl+Alt+M 打开或关闭主菜单.Ctrl+Alt+N 设置网络查找.Ctrl+Alt+P 查看前一设计画面.Ctrl+Alt+S 打开或关闭状态窗口.Ctrl+Alt+T 打开Setup/Preference下的Teardrop设置对话框.Ctrl+Backspace 重复.Ctrl+Page Down 打开快速测量器,以当前位置开始测量.Ctrl+shift+P 打开Toggle提示对话框.2.功能快捷键(Function Key Shortcuts)F1 打开在线帮助.F2 增加走线.F3 动态走线模式.F4 锁定层对.F5 选择管对脚.F6 选择网络.F7 选择半自动走线.F8 打开或关闭MOUSE移动压缩.F9 锁定绝对与相对协调.F10 结束记录.3.其它快捷键(Other Key Shortcuts)Back space 在联机时每按一次Back space键就可以删除当前的一个拐角. ESC 按ESC键退出当前操作模式.M 按一次M键,相当于按MOUSE 右键.Space 按键盘Space (空格键)相当于MOUSE 左键.Tab 循环捕捉.【教你如何改Pads Layout(PowerPCB)的快捷键】让你的Pads Layout(PowerPCB)的快捷方式更加人性化,并且改出你要的快捷键。
设置通孔显示模式:D+O设置铜只显示外框形式:P+O改变当前层:L(如改当前层为第二层,为L2)测量:从当前位置开始测量:Q改变线宽:W设置栅格:G对找元件管脚或元件:S寻找绝对坐标点:S(n)(n)改变走线角度:AA任意角,AD斜角,AO直角取消当前操作:UN,如UN(1)为取消前一个操作重复多次操作:RE设计规则检查:打开RP,关闭:DRO,忽略设计规则:DRI 以无过孔形式暂停走线:E锁定当前操作层对:PL(n)(n)选择当前过孔使用模式:自动过孔选择:VA埋孔或盲孔:VP通孔模式:VT全屏显示:CTRL+W移动:CTRL+E翻转:CTRL+F任意角度翻转:CTRL+I高亮:CTRL+H查询与修改:CTRL+Q45度翻转:CTRL+R增加走线:F2锁定层对:F4选择网络:F6选择管脚对:F5【Pads(Power PCB)快捷键】POWER LOGIC,POWER PCB命令,快捷键说明: (X,Y)表示坐标;(S) 表示文字;(N) 表示数字一. POWER LOGIC 中直接命令1. 栅格设置: (Grid Setting)G<n> 设置设计栅格,比如G20GD<n> 设置显示栅格,比如 GD1002. 设计与层次(Design and HierarchY)HI 进入层次设计模式.HO 退出层次设计模式.Q 调用快速测量器.R<width> 设置最小显示线宽,小于此最小线宽值的线只显示中心线.SH<sheet> 激活某一层页.W<width> 设置当前绘图线宽.3. 寻找命令(Search Commands)S<string> 寻找某对像 (组件脚,组件,网络等),比如SUI.S<n><n> 寻找某一绝对坐标点,比如S1000 1500SR<n><n> 寻找某一相对坐标点,比如S2500 2500SRX<n> 寻找当前点X轴方向上某一相对坐标点,比如SRX3000SRY<n> 寻找当前点Y轴方向上某一相对坐标点,比如SRX1000SX<n> 移动到当前点X轴方向上某一绝对坐标点,比如SX1300SY<n> 移动到当前点Y轴方向上某一绝对坐标点,比如SX13004. 角度 (Angles)AA 转换到任意角度模式.AD 转换到斜角度模式.AO 转换到直角度模式.5. 编辑 (Editing)Un 取消当前操作Re 重作6. 绘制对象选择 (Drafting Objects)HC 转换到绘制饼图形模式.HH 转换到绘制非封闭性图形模式.HP 转换到绘制多边形图形模式.HR 转换到绘制矩形图形模式.7. 替代MOUSE 单击 (Mouse Click Substitutes)M 激活当前功能模式下的弹出菜单,相当于单击MOUSE右键.Spacebar 相当于在当前十字光标位置单击MOUSE 左键,比如增加走线拐角.8. 其它方面 (Various)显示当前的帮助主题.BMW 打开Media Wizard对话框.BLT 打开Log Test对话框.F<name> 查看指定文件,比如:F demo.eco运行数据库完整测试.二. POWER LOGIC 中的快捷键1.控制快捷键 (Control Key Shortcuts)Ctrl+B 整页查看.Ctrl+C 拷贝.Ctrl+D 刷新.Ctrl+E 移动选择的组.Ctrl+F 沿X轴旋转.Ctrl+N 建立新文件.Ctrl+O 打开一个文件.Ctrl+P 打印.Ctrl+Q 查询与修改.Ctrl+R 旋转选择.Ctrl+S 存档.Ctrl+V 粘贴.Ctrl+W zoom放大模式查看.Ctrl+X 剪切.Ctrl+Alt+C 显示颜色设置.Ctrl+Alt+E 设计整体显示.Ctrl+Alt+G 优先参数设置.Ctrl+Alt+M 关闭和显示主菜单.Ctrl+Alt+P 查看前一设计画面.Ctrl+Alt+S 关闭和显示状态对话框.Ctrl+Tab 循环转换选择逻辑门封装.Ctrl+PageDown 打开快速测量器,从当前位置开始测量. Shift+Ctrl+D 当块移动时进行快调整.Shift+Ctrl+F 沿Y轴旋转.Shift+Ctrl+P 记录提示对话框中的开关.2. 功能快捷键 (Function Key Shortcuts)F1 激活在线帮助.F2 增加连接.F8 打开或关闭.F9 锁定绝对与相对协调.F10 结束记录.3. 其它快捷键盘缓冲区(Other Shortcuts)Backspace 在联机时每按一次 Backspace 键就可以删除当前位置一拐角. Esc 退出当前操作模式.M 相当于按MOUSE右键.Space 按键盘上的Space(空格键) 键相当于按MOUSE左键.Alt+Space 当在联机时增加页间连接符.Shift+Space 当在联机时增加电源接符.Ctrl+Space 当在联机时在联机末端增加接地接符.。
PADS使用技巧和快捷键PADS(PowerPCB Advanced Design System)是一款强大的PCB设计软件,它可以帮助工程师快速、高效地设计和布局电路板。
在PADS中,有很多使用技巧和快捷键,可以帮助用户更快更好地完成设计任务。
下面是一些常用的PADS使用技巧和快捷键:1.快速创建器件:在PADS中创建器件非常简单。
只需要在构建菜单中选择"新建封装",然后选择要创建的器件类型,输入器件名称和封装参数,即可快速创建自定义封装。
2. 设计规则检查:在设计过程中,使用设计规则检查功能可以帮助用户查找和解决潜在的设计问题。
使用快捷键Ctrl+D可以快速打开设计规则检查对话框,用户可以在其中选择要检查的规则类型并运行检查。
3. 定位和切换层:在PADS中,使用快捷键F5可以打开层定位对话框,用户可以在其中选择要查看的层和对象类型。
另外,使用快捷键Shift+L可以在不同层之间快速切换。
7. 导入和导出BOM:在PADS中,使用快捷键Ctrl+B可以导出BOM (Bill of Materials)。
用户可以选择要导出的BOM格式,并指定导出文件的路径。
另外,使用快捷键Ctrl+Shift+B可以导入BOM。
8. 快速查找:在PADS中,使用快捷键Ctrl+F可以快速查找分量、线路或其他对象。
用户只需输入要查找的内容,然后PADS会自动定位并突出显示匹配的对象。
11. 更新布局:在PADS中,使用快捷键Ctrl+U可以更新布局。
当用户修改了原理图或器件设置后,可以使用此快捷键将更改应用于布局。
12. 生成3D模型:在PADS中,使用快捷键Ctrl+Shift+M可以生成3D模型。
用户可以选择要生成3D模型的分量,并指定模型的类型和文件路径。
14.自定义快捷键:在PADS中,用户可以根据自己的需求自定义快捷键。
只需要在设置菜单中选择"快捷键设置",然后选择要定义快捷键的命令,并设置相应的快捷键。
常用的29种快捷键:1.设置通孔显示模式:D+O;2.设置铜只显示外框形式:P+O;3.改变当前层:L(如改当前层为第二层,为L2);4.测量:从当前位置开始测量:Q;5.改变线宽:W;6.设置栅格:G;7.对找元件管脚或元件:S;8.寻找绝对坐标点:S(n)(n);9.改变走线角度:AA任意角,AD斜角,AO直角;10.取消当前操作:UN,如UN(1)为取消前一个操作;11.重复多次操作:RE;12.设计规则检查:打开: DRP,关闭:DRO,忽略设计规则:DRI;13.以无过孔形式暂停走线:E;14.锁定当前操作层对:PL(n)(n);15.选择当前过孔使用模式;16.自动过孔选择:VA;17.埋孔或盲孔:VP;18.通孔模式:VT;19.保存:CTRL+S;20.打开:CTRL+O;21.新建:CTRL+N;22.选择全部:CTRL+A;23.全屏显示:CTRL+W;24.移动:CTRL+E;25.翻转:CTRL+F;26.任意角度翻转:CTRL+I;27.高亮:CTRL+H;28.查询与修改:CTRL+Q;29.显示管脚:PN快捷键与无模命令D+O:设置通孔显示模式P+O:设置铜只显示外框形式L:改变当前层(如改当前层为第二层,为L2)Q:测量,从当前位置开始测量W:改变线宽G:设置栅格S:对找元件管脚或元件S(n)(n) 寻找绝对坐标点AA任意角,AD斜角,AO直角:改变走线角度UN:取消当前操作RE:重复多次操作打开:DRP,关闭:DRO,忽略设计规则:DRI:设计规则检查E:以无过孔形式暂停走线PL(n)(n):锁定当前操作层对VA :自动过孔选择,选择当前过孔使用模式VP:埋孔或盲孔VT:通孔模式CTRL+W:全屏显示CTRL+E:移动CTRL+F:翻转CTRL+I:任意角度翻转CTRL+H:高亮CTRL+Q:查询与修改CTRL+R:45度翻转F2:增加走线F4:锁定层对F6:选择网络F5:选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置(Global Settings)C 补充格式,在内层负片设计时用来显示Plane层的焊盘及Thermal。

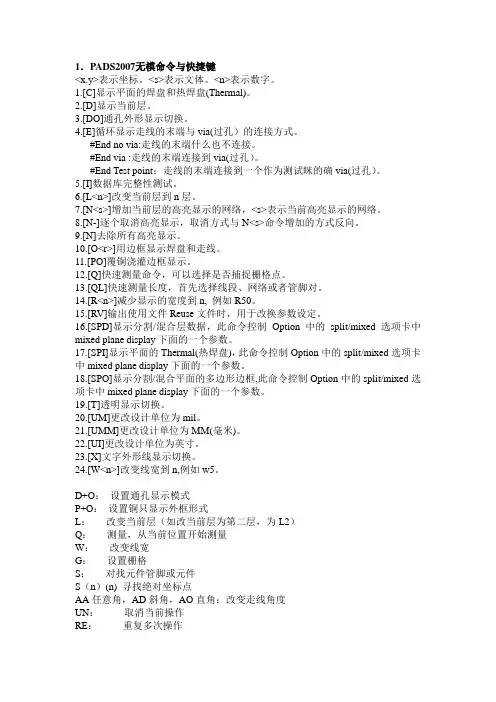

1.PADS2007无模命令与快捷键<x.y>表示坐标。
<s>表示文体。
<n>表示数字。
1.[C]显示平面的焊盘和热焊盘(Thermal)。
2.[D]显示当前层。
3.[DO]通孔外形显示切换。
4.[E]循环显示走线的末端与via(过孔)的连接方式。
#End no via:走线的末端什么也不连接。
#End via :走线的末端连接到via(过孔)。
#End Test point:走线的末端连接到一个作为测试眯的确via(过孔)。
5.[I]数据库完整性测试。
6.[L<n>]改变当前层到n层。
7.[N<s>]增加当前层的高亮显示的网络,<s>表示当前高亮显示的网络。
8.[N-]逐个取消高亮显示,取消方式与N<s>命令增加的方式反向。
9.[N]去除所有高亮显示。
10.[O<r>]用边框显示焊盘和走线。
11.[PO]覆铜浇灌边框显示。
12.[Q]快速测量命令,可以选择是否捕捉栅格点。
13.[QL]快速测量长度,首先选择线段、网络或者管脚对。
14.[R<n>]减少显示的宽度到n, 例如R50。
15.[RV]输出使用文件Reuse文件时,用于改换参数设定。
16.[SPD]显示分割/混合层数据,此命令控制Option中的split/mixed选项卡中mixed plane display下面的一个参数。
17.[SPI]显示平面的Thermal(热焊盘),此命令控制Option中的split/mixed选项卡中mixed plane display下面的一个参数。
18.[SPO]显示分割/混合平面的多边形边框,此命令控制Option中的split/mixed选项卡中mixed plane display下面的一个参数。
19.[T]透明显示切换。
20.[UM]更改设计单位为mil。
21.[UMM]更改设计单位为MM(毫米)。
P A D S快捷键和技巧大全另外发一些最基本常用的几个快捷键:设置通孔显示模式:D+O设置铜只显示外框形式:P+O改变当前层:L(如改当前层为第二层,为L2)测量:从当前位置开始测量:Q改变线宽:W设置栅格:G对找元件管脚或元件:S寻找绝对坐标点:S(n)(n)改变走线角度:AA任意角,AD斜角,AO直角取消当前操作:UN,如UN(1)为取消前一个操作重复多次操作:RE设计规则检查:打开: DRP,关闭:DRO,忽略设计规则:DRI,以无过孔形式暂停走线:E锁定当前操作层对:PL(n)(n)选择当前过孔使用模式:自动过孔选择:VA埋孔或盲孔:VP通孔模式:VT保存:CTRL+S打开:CTRL+O新建:CTRL+N选择全部:CTRL+A全屏显示:CTRL+W移动:CTRL+E翻转:CTRL+F任意角度翻转:CTRL+I高亮:CTRL+H查询与修改:CTRL+Q45度翻转:CTRL+R增加走线:F2锁定层对:F4选择网络:F6选择管脚对:F5Ctrl+A 选择全部。
Ctrl+B 以板框为界整体显示当前设计。
Ctrl+C 复制。
Ctrl+D 刷新。
Ctrl+E 移动。
Ctrl+F 水平镜像翻转。
Ctrl+G 建立组合。
Ctrl+H 高亮。
Ctrl+I 以任意角度转换。
Ctrl+J 在布线模式下使用鼠标“十”字光标中心呈环形。
Ctrl+K 建立簇。
Ctrl+L 排列元件。
Ctrl+M 长度最短化。
Ctrl+N 建立新元件。
Ctrl+O 打开文件。
Ctrl+P 不在使用中。
PowerPCB 专业群 42336805、PCB Layout 学习群 48381494Ctrl+Q 调出被选中对象的“查询与修改”对话框。
Ctrl+R 以90°角度为单位旋转。
Ctrl+S 存盘。
Ctrl+T 不在使用中。
Ctrl+U 取消高亮。
Ctrl+V 粘贴。
Ctrl+W 以Zoom模式查看。
Ctrl+X 剪切。
Ctrl+Y 扩展。
另外发一些最基本常用的几个快捷键:设置通孔显示模式:D+O设置铜只显示外框形式:P+O改变当前层:L(如改当前层为第二层,为L2)测量:从当前位置开始测量:Q改变线宽:W设置栅格:G对找元件管脚或元件:S寻找绝对坐标点:S(n)(n)改变走线角度:AA任意角,AD斜角,AO直角取消当前操作:UN,如UN(1)为取消前一个操作重复多次操作:RE设计规则检查:打开: DRP,关闭:DRO,忽略设计规则:DRI,以无过孔形式暂停走线:E锁定当前操作层对:PL(n)(n)选择当前过孔使用模式:自动过孔选择:VA埋孔或盲孔:VP通孔模式:VT保存:CTRL+S打开:CTRL+O新建:CTRL+N选择全部:CTRL+A全屏显示:CTRL+W移动:CTRL+E翻转:CTRL+F任意角度翻转:CTRL+I高亮:CTRL+H查询与修改:CTRL+Q45度翻转:CTRL+R增加走线:F2锁定层对:F4选择网络:F6选择管脚对:F5Ctrl+A 选择全部。
Ctrl+B 以板框为界整体显示当前设计。
Ctrl+C 复制。
Ctrl+D 刷新。
Ctrl+E 移动。
Ctrl+F 水平镜像翻转。
Ctrl+G 建立组合。
Ctrl+H 高亮。
Ctrl+I 以任意角度转换。
Ctrl+J 在布线模式下使用鼠标“十”字光标中心呈环形。
Ctrl+K 建立簇。
Ctrl+L 排列元件。
Ctrl+M 长度最短化。
Ctrl+N 建立新元件。
Ctrl+O 打开文件。
Ctrl+P 不在使用中。
PowerPCB 专业群42336805、PCB Layout 学习群48381494Ctrl+Q 调出被选中对象的“查询与修改”对话框。
Ctrl+R 以90°角度为单位旋转。
Ctrl+S 存盘。
Ctrl+T 不在使用中。
Ctrl+U 取消高亮。
Ctrl+V 粘贴。
Ctrl+W 以Zoom模式查看。
Ctrl+X 剪切。
Ctrl+Y 扩展。
Ctrl+Z 取消操作。
POWERPCB常用快捷键和一些技巧POWERPCB总结:1.铺铜的连接方式,先PO后选择Shapes,右键Query/Modify中的Preferences里选择Flood Over Via就是直接连接的方式(pad被包裹),不打√就是辐射连接2.设计栅格设置参考:线宽+安全距离/53.当一块板中有些线的宽度设置得比Preferences/Global中Minimum Display Witdth的小时将只显示其中间线,把Minimum Display Witdth设置为0就可以显示实际线宽了,4.走线拐脚时的菱型标记是在Preferences/Routing中Show Tacks √5.要求元件焊盘也产生泪滴,在Preferences/Teardrop中的Shap选择Line,Parameters全打√, 不然则SMD焊盘不产生泪滴6.在元件/封装无法选择时,可能被锁定了(在属性Query/Modyfy中的Glued被选中),解决办法:在空白处按右键选Filter,将Glued项选上即可.7.粘贴VIA为上下层地连接时,先将要复制的VIA属性Query/Modyfy中的Glued选中再去粘贴,不然VIA很容易就被误操作全部删除了.8.一个个的修改元件名size很费时,可一次选择完Ref.Des.然后修改Query/Modyfy中的size 和line—操作是按右键只选Filter中的Labels便可9.去掉飞线:Step/display colors中的connection选择黑色,其它层或暂时不想显示的都可以在这里修改POWERPCB技巧:1.移动元件时可按TAB键翻转。
2.加任何形状的孔(包括方形元件脚):可在Drill Drawing层用二维线画3.加裸铜(即阻焊,在加大导通电流和增加焊接附着力时经常用到)用铺铜功能在Solder Mask 层加。
4流锡槽:防止后焊的接线孔堵锡,反着波峰焊方向在Paste层划一道5.在POWERPCB把二维线图形存入库:先用二维线功能画好所需的图形(可加上文字)把它们全部圈住按右键选6.Shift—过孔后继续走线,Ctrl--过孔后停止走线7.在POWERPCB中,将两块板合并成一块板的方法:1)打开要复制的线路板文件,打开ECO模式2)全选(可用单击鼠标右键选择SELECT ALL)--复制3)打开复制到的线路板文件,打开ECO模式4)粘帖5)移动到合适位置,OK8.从DXF导入结构,板框只是2D线,要在其上画Board outline画图工具中在Board outline and out cut9.铺铜的快捷方式:1)右键Select Nets选中要铺铜的网络,右键Add copper Area就可以铺铜了,右键Select shapes删除铺铜2)工具栏中的copper铺完后选择网络就可以了3)工具栏中的copper pour铺的是一个框,需要的时候在tool/pour Manager /Start就可以了4)右键Select Nets选中要铺铜的网络,右键Add copper pour是灌铜,需要的时候在tool/pour Manager /Start,但是要在tool/options/thermals/Flood over10.快速测量:鼠标选定测量的位置ctrl+Page Down,或Q快速测量命令/QL快速测量线长度。
PADS快捷键和技巧大全1.基本操作快捷键- 新建工程:Ctrl + N- 打开工程:Ctrl + O- 保存工程:Ctrl + S- 保存所有:Ctrl + Shift + S- 撤销操作:Ctrl + Z- 重做操作:Ctrl + Y- 全选:Ctrl + A- 剪切:Ctrl + X- 复制:Ctrl + C- 粘贴:Ctrl + V- 删除:Delete- 选中并测量:Ctrl + Shift + M- 放大:Ctrl + >- 缩小:Ctrl + <- 原始大小:Ctrl + Alt + 0- 全屏显示:Ctrl + L2.PCB布局快捷键和技巧-移动选中元件:M-旋转选中元件:R-放置元件:P- 删除元件:Delete- 向上移动元件:Alt + Up- 向下移动元件:Alt + Down- 向左移动元件:Alt + Left- 向右移动元件:Alt + Right- 相对移动元件:Ctrl + 箭头键- 精确定位元件:Ctrl + Shift + 箭头键-复制元件:C- 取消复制:Esc- 切换布线层:Tab- 撤销最后一步布线:Ctrl + Z3.快速查找和定位- 查找元件:Ctrl + F- 查找引脚:Ctrl + G- 定位到原点:Ctrl + Shift + O- 定位到选择的物体:Ctrl + Shift + B- 前往下一个报警:Ctrl + . - 前往上一个报警:Ctrl + , 4.设计规则检查(DRC)- 打开DRC:Ctrl + R-运行DRC:F5-暂停DRC:F6-停止DRC:F7-清除DRC结果:F85.工具和面板快捷键- 打开元件库管理器:Ctrl + K - 打开工作区管理器:Ctrl + W - 打开参考管理器:Ctrl + J - 打开规则管理器:Ctrl + U - 打开命令窗口:Ctrl + P- 打开工具栏:Ctrl + T- 打开快速选项:Ctrl + Q6.其他技巧-使用快捷键组合PADS提供了许多功能的快捷键组合,比如Ctrl + Shift + C实现元件复制到剪贴板功能。
POWERPCB的常用快捷键Global Settingsc 另一种显示,反涂填充ON/OFFD 显示当前层ON/OFFDO 开or关孔层ON/OFFL<n> 改变当前层为n n可为数字也可为名。
如:(L2)or(L TOP)N<s> 使网络s高亮如:NGNDO<r> O改变显示为空心模式ON/OFFOH设置显示为实心与高级空心模式转换OL改变显示为实心与低级空心模式转换PO 使覆铜区显示为满覆与空框ON/OFFQ 快速测量尺寸:当鼠标位于某一点时打“Q”可显示一动态尺寸,此时鼠标的移动可知相对前点的距离。
QL 对所选连接线的长度测量,包含unrouted (+) routed (=)R<n> 当前能够显示线条宽度的最低值。
低于此n的显示为单线。
T 通透显示ON/OFFX 实心字和空心字的显示ON/OFFW<n> 改变线条宽度GRIDSG<xx> 设置工作(设计)网格——全局GD<XX> 设置参考(显示)网格GP 极坐标网格开关ON/OFFGR<XX> 设置布线网格GV<XX> 设置过孔网格——————仅过孔SEARCHS<S> 搜寻元件及pin并跳转之,如SU1.1 OR SU1S<n><n> 搜寻绝对坐标<n><n>,如:s1000 1000SR<n><n>搜寻相对坐标<n><n>,如:sr-200 100SRX<n> 搜寻相对X坐标<n>,如:srx300SRY<n> 搜寻相对Y坐标<n>,如:sry400SS<s> 搜寻并选择元件<s>.Note:*当处在MOVE状态下时,此命令可使元件<s>到当前位置。
PADS使用技巧和快捷键PADS(PowerPCB Advanced Design System)是一款功能强大且广泛使用的PCB设计软件。
对于PADS的使用者来说,掌握一些技巧和快捷键可以提高设计效率和准确性。
以下是一些常用的PADS使用技巧和快捷键:1.快捷键概述:- Ctrl+N:新建工程- Ctrl+O:打开工程- Ctrl+S:保存工程- Ctrl+F:查找- Ctrl+H:替换- Ctrl+Z:撤销- Ctrl+Y:重做- Ctrl+C:复制- Ctrl+V:粘贴- Ctrl+X:剪切- Ctrl+A:全选2.绘制PCB:-使用鼠标滚轮可以放大和缩小视图。
- 在绘制路径时,按下Shift键可以保持直线或45度角。
- 使用Tab键可以在不同的引脚间切换。
- 按住Ctrl键并拖拽元件可以快速复制。
3.网格设置:- 在Design菜单下的Options中,可以设置网格大小和显示方式。
- 使用Ctrl+Shift+G可以直接打开网格选项对话框。
-在网格选项对话框中,可以设置网格单位、刻度线和显示网格。
4.元件布局和放置:- 使用Ctrl+L可以快速打开元件库列表。
-按下F9键可以自动停靠元件。
-按下F10键可以打开元件层框架。
-按下F11键可以打开元件层设置对话框。
-按下T键可以快速切换信号线的方向。
-按下M键可以在信号线之间切换阻值。
-使用鼠标右键可以选择信号线连接方式(连线/跳线/换层)。
6.视图和层管理:- 使用Alt+1可以切换到“PCB”层。
- 使用Alt+2可以切换到“Top Overlay”层。
- 使用Alt+3可以切换到“Bottom Overlay”层。
- 使用Alt+4可以切换到“Silkscreen”层。
- 使用Alt+5可以切换到“Soldermask”层。
- 使用Alt+6可以切换到“Copper 1”层。
- 使用Alt+7可以切换到“Copper 2”层。
7.标注和文档:-使用M键可以添加标识符。
1.PADS2007无模命令与快捷键D+O: 设置通孔显示模式P+O: 设置铜只显示外框形式L: 改变当前层(如改当前层为第二层,为L2)Q: 测量,从当前位置开始测量W: 改变线宽G: 设置栅格S: 对找元件管脚或元件S(n)(n) 寻找绝对坐标点AA任意角,AD斜角,AO直角:改变走线角度UN: 取消当前操作RE: 重复多次操作打开:DRP,关闭:DRO,忽略设计规则:DRI:设计规则检查 E: 以无过孔形式暂停走线PL(n)(n):锁定当前操作层对VA : 自动过孔选择,选择当前过孔使用模式VP: 埋孔或盲孔VT: 通孔模式CTRL+W:全屏显示CTRL+E:移动CTRL+F:翻转CTRL+I:任意角度翻转CTRL+H:高亮CTRL+Q:查询与修改CTRL+R:45度翻转F2: 增加走线F4: 锁定层对F6: 选择网络F5: 选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置(Global Settings)C 补充格式,在内层负片设计时用来显示Plane层的焊盘及Thermal。
使用方法是:在键盘上输入C显示,再次输入C可去除显示。
//打开或关闭设计画面的互补显示模式。
D 打开或关闭当前层显示,使用方法是:从键盘上输入D来切换。
建议设计时用D将Display Current Layer Last = ON的状态下。
DO 打开或关闭过孔显示模式。
E 布线终止方式切换,可在下列3中方式间切换。
“End No Via” 布线时Ctrl+点击时 配线以无VIA方式终止“End Via” 布线时Ctrl+点击时 配线以VIA方式终止“End Test Point” 布线时Ctrl+点击时 配线以测试PIN的VIA方式终止使用方法是:从键盘上输入E来切换。
I 数据库完整性测试,设计过程中发现系统异常时,可试着敲此键。
L<n> 改变高亮层为第n层。
“n”可以是层编号或层名,例如“L 2”或“L Top”N<s> 用来让NET高亮显示,“s”为要显示的信号名。
PADS 的无模命令和快捷键1.PADS2007无模命令与快捷键D+O:设置通孔显示模式P+O:设置铜只显示外框形式L:改变当前层(如改当前层为第二层,为L2)Q:测量,从当前位置开始测量W:改变线宽G:设置栅格S:对找元件管脚或元件S(n)(n) 寻找绝对坐标点AA任意角,AD斜角,AO直角:改变走线角度UN:取消当前操作RE:重复多次操作打开:DRP,关闭:DRO,忽略设计规则:DRI:设计规则检查E:以无过孔形式暂停走线PL(n)(n):锁定当前操作层对VA :自动过孔选择,选择当前过孔使用模式VP:埋孔或盲孔VT:通孔模式CTRL+W:全屏显示CTRL+E:移动CTRL+F:翻转CTRL+I:任意角度翻转CTRL+H:高亮CTRL+Q:查询与修改CTRL+R:45度翻转F2:增加走线F4:锁定层对F6:选择网络F5:选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置(Global Settings)C 补充格式,在内层负片设计时用来显示Plane层的焊盘及Thermal。
使用方法是:在键盘上输入C显示,再次输入C可去除显示。
//打开或关闭设计画面的互补显示模式。
D 打开或关闭当前层显示,使用方法是:从键盘上输入D来切换。
建议设计时用D将Display Current Layer Last = ON的状态下。
DO 打开或关闭过孔显示模式。
E 布线终止方式切换,可在下列3中方式间切换。
“End No Via”布线时Ctrl+点击时配线以无VIA方式终止“End Via”布线时Ctrl+点击时配线以VIA方式终止“End Test Point”布线时Ctrl+点击时配线以测试PIN的VIA方式终止使用方法是:从键盘上输入E来切换。
I 数据库完整性测试,设计过程中发现系统异常时,可试着敲此键。
L<n> 改变高亮层为第n层。
“n”可以是层编号或层名,例如“L 2”或“L Top”N<s> 用来让NET高亮显示,“s”为要显示的信号名。
POWERPCB常用快捷键1.如改变当前层时,只要从键盘上输入快捷命令L、然后输入新的布线层(如数字2)再再输入回车键即可完成。
2.C 补充格式,在内层负片设计时用来显示Plane 层的焊盘及Thermal。
使用方法是,从键盘上输入C 显示,再次输入C 可去除显示。
3.打开/关闭当前层显示,从键盘上输入D 来切换。
4.DO 贯通孔外形显示切换。
ON时孔径高亮显示,焊盘则以底色调显示。
键盘上输入DO来切换。
5.E 布线终止方式切换,可在下列3种方式间切换。
End No Via 布线时Ctrl+点击时配线以无VIA 方式终止End Via 布线时Ctrl+点击时配线以VIA 方式终止End Test Point 布线时Ctrl+点击时配线以测试PIN 的VIA 方式终止6.I 数据库完整性测试,设计过程中发现系统异常时,可试着敲此键。
7.N 用来让NET 高亮显示,为要显示的信号名。
可以堆栈方式逐个显示信号,如N GND 会高亮显示整个GND。
N-会逐个去除信号N 将会去除所有的高亮信号8.O 选择用外形线来显示焊盘与配线。
9.PO 自动敷铜外形线on/off 切换。
10.Q 快速测量命令。
可以快速.测量dx,dy 和d 。
注意精确测量时将状态框中的Snaps to the design grid 取消。
11.QL 快速测量配线长度。
可对线段、网络、配线对进行测量。
测量方式如下:首先选择线段、网络或者配线对,然后输入QL 就会得到相关长度报告。
12.R 改变显示线宽到, 如, R 50。
13.RV 在输出再使用文件Reuse 时,用于切换参数设定。
有关详细信息请参见"To Make a Like Reuse in Object Mode"SPD 显示split/mixed planes 层数据,该命令控制split/mixed planes 参数对话框中的一个参数。
SPI 显示plane 层的thermal 。
该命令控制split/mixed planes 参数对话框中的一个参数。
SPO 显示split/mixed planes 层的外形线。
该命令控制split/mixed planes参数对话框中的一个参数。
T 透明显示切换。
在复杂板子设计时很有用。
Text 文字外形线显示切换。
W 改变线宽到,如W 5 。
14.G {} Grid 全局设定,第二个参数为可选项。
可同时改变设计与VIA Grid。
如G25 或者G25 25。
15.GD {} 屏幕上的显示Grid 设定。
第二个参数为可选项。
如GD25 25 或者GD100。
GP 切换极坐标grid 。
极坐标grid 在设计外形为圆形、或者元件布局按极坐标方式放置时使用。
GP r a 极坐标下的元件指定移动方式(r 为半径,a 为角度)。
GPR r 极坐标下的元件指定移动方式,在角度不变时,改变到半径r。
GPA a 极坐标下的元件指定移动方式,在半径不变时,改变到角度a。
GPRA da 极坐标下的元件指定移动方式,在半径不变时,改变到当前角度daGPRR dr 极坐标下的元件指定移动方式,在角度不变时,改变到当前半径r。
GR 设计grid 设定, 如GR 8-1/3, GR 25 25, G 25 。
GV 贯通孔Via grid 设定, 如GV 8-1/3, GV 25 25, or GV 25 。
检索命令16.S 检索元件参照名或是端子,如S U1 、S U1.1S 检索绝对坐标,如S 1000 1000。
SR 检索相对坐标X 与Y, 如SR -200 100 。
SRX 检索相对坐标X, 如SRX 300。
SRY 检索相对坐标Y, 如SRY 400。
SS 检索并选中元件参数名, 如SS U10。
注意:快捷命令中的空格非常重要,如SS W1 与S SW1 具有完全不同的含义。
SS W1 是检索并选中W1 这个元件,而S SW1 则是检索SW1 的元件。
SS * 在检索命令中可以使用* 号,.. 进行批处理选择。
方法是在SS 后输入空格,再输入要检索的字符名和* 号。
如SS C*,.. 可以选中所有以字母C 开头的元件。
注意:该命令在进行元件布局时非常有用,如您可以用SS R* 选中所有的电阻然后通过选择pop-up menu 中的Move Sequential 来逐个移动元件,进行布局。
SX 保持Y 坐标不变,移动到X 的绝对坐标n 处。
如SX 300。
SY 保持X 坐标不变,移动到Y 的绝对坐标n 处。
如SY 400。
XP 以像素而非线宽的方式来检索和选择配线。
允许用户对哪些拐角处的宽度小于线宽时进行调整。
角度命令(drafting 时的快速设定)AA 任意角度。
AD 45 度角度。
AO 直角。
UndoUN [] 用户设定Undo 的次数。
系统可以允许设置undo (1-100);是可选项,如UN 2 的含义是只允许一次undo。
RE [] 用户设定Redo 的次数。
系统可以允许设置Rndo (1-100);是可选项,如RE 2 的含义是只允许一次Redo 。
设计规则检查命令Design Rule Checking (DRC)DRP 设置系统处于防止安全间距错误状态DRW 设置系统处于警告安全间距错误状态DRI 设置系统处于无视安全间距错误状态DRO 关闭系统DRC(注意此时有些功能无法使用)17.布线命令E 布线终止方式切换,可在3种方式间切换。
(上文已介绍)LD 快速设置当前层的布线方向,在水平与垂直布线层间切换。
PL 设置布线层对,该处可为层数或是层名。
如PL 1 2或者PL top bottom。
SH 推挤方式on /off 切换。
V 选择via 类型,如V 标准via。
V A 自动via 选择。
VP 选择使用partial via. VT 选择使用贯通via. T 透明显示切换。
在复杂板子设计时很有用。
绘图相关命令Drafting Objects:HC 设定为画圆形模式。
. HH 设定为画不封闭的线段模式。
.HP 设定为画线段模式。
. HR 设定为画长方形模式。
.与鼠标动作相关的命令M M 键与鼠标右键具有相同功能,打开当前状态下的的快捷命令菜单(Pop-up Menu )。
Spacebar 空格键与鼠标左键有相同功能。
可以用来对当前光标处的元素进行选择、完成、追加拐角等操作。
其它命令? 可以打开英文帮助文件help。
BMW 创建宏命令。
详见"To Use BMW"。
BLT 实行基本的Log 测试,详见"To Run BLT"。
F 快速打开文件,这里的为文件路径与文件名。
命令字符命令含义及用途C 补充格式,在内层负片设计时用来显示Plane;层的焊盘及Thermal。
使用方法是:从键盘上输入C 显示;再次输入C 可去除显示。
D 打开/关闭当前层显示;使用方法是:从键盘上输入D ;来切换。
建议设计时用D ;将Display,Current,Layer,Last=on的状态下;DO 贯通孔外形显示切换,on时孔径高亮显示,焊盘则以底色调显示。
使用方法是,;从键盘上输入DO;来切换。
E 布线终止方式切换;可在下列方式间切换:End,Via ;End布线时Ctrl+点击时配线以无VIA方式终止End ;Via布线时Ctrl+点击时配线以VIA;I 数据库完整性测试.设计过程中发现系统异常时,可试着敲此键。
L 改变当前层到新的n层(F4也可换层)可为数字或是名字;如(L 2) ;(L top)。
N 用来让NET高亮显示,为要显示的信号名。
可以堆栈方式逐个显示信号;如N GND会高亮显示整个GND。
N-会逐个去除信号,N将会去除所有的高亮信号O 选择用外形线来显示焊盘与配线。
PO 自动敷铜外形线on/off切换。
Q 快速测量命令。
可以快速.测量dx,dy 和d 注意精确测量时将状态框中的Snaps、to、the、design、grid取消。
QL 快速测量配线长度。
可对线段、网络、配线对进行测量。
测量方式如下:首先选择线段、网络或者配线对,然后输入QL就会得到相关长度报告。
R 改变显示线宽到;如R50;SPD 显示split/mixed planes层数据,该命令控制split/mixed planes 参数对话框中的一个参数。
SPI 显示plane层的thermal 该命令控制split/mixed planes 参数对话框中的一个参数。
SPO 显示split/mixed planes 层的外形线。
该命令控制split/mixed planes参数对话框中的一个参数。
T 透明显示切换。
在复杂板子设计时很有用。
Text文字外形线显示切换。
W 改变线宽到;如W 5 。
数字小键盘命令:7(home)全部显示,8(上箭头)向上移动一个栅格,9(Pg Up)缩小,4(左箭头)向左移动一个栅格,6(右箭头)向右移动一个栅格,1(End)刷新,2(下箭头)向下移动一个栅格,3(Pg Dn)放大,0(Ins)中心显示,.(Del)删除被选目标双击鼠标左键进入走线模式(也可以F2)设置栅格:G对找元件管脚或元件:S寻找绝对坐标点:S(n)(n) 改变走线角度:AA任意角,AD斜角,AO 直角,取消当前操作:UN,如UN(1)为取消前一个操作,重复多次操作:RE设计规则检查:打开:DRP,关闭:DRO,忽略设计规则:DRI,以无过孔形式暂停走线:E锁定当前操作层对:PL(n)(n) 选择当前过孔使用模式:自动过孔选择:V A埋孔或盲孔:VP 通孔模式:VT 保存:CTRL+S 打开:CTRL+O新建:CTRL+N 选择全部:CTRL+A 全屏显示:CTRL+W 移动:CTRL+E翻转:CTRL+F 任意角度翻转:CTRL+I 高亮:CTRL+H 查询与修改:CTRL+Q 45度翻转:CTRL+R 增加走线:F2 锁定层对:F4 选择网络:F6选择管脚对:F518.。
