自动喷水灭火系统第4部分：干式报警阀自动喷水灭火系统第4部分:干式报警阀自动喷水灭火系统第4部分:干式报警阀: 2016年10月04日前言本部分第4章、第6章为强制性，其余为性。

GB 5135《自动喷水灭火系统》目前拟分为15部分: ——第1部分:洒水喷头; ——第2部分:湿式报警阀、延迟器、水力警铃; ——第3部分:水雾喷头; ——第4部分:干式报警阀; ——第5部分:雨淋报警阀; ——第6部分:通用阀门; ——第7部分:水流指示器; ——第8部分:加速器; ——第9部分:早期抑制快速响应(ESFR)喷头; ——第10部分:压力开关; ——第11部分:沟槽式管接头及组件; ——第12部分:扩大覆盖面积洒水喷头; ——第13部分:水幕喷头; ——第14部分:预作用装置; ——第15部分:家用喷头; …… 本部分为GB 5135的第4部分。

本部分主要参考了ISO 6182.3《自动喷水灭火系统干式报警阀的要求和试验方法》(1993年英文版)。

本部分的附录A是规范性附录，附录B是资料性附录。

本部分由中华人民共和国公安部提出。

本部分由全国消防标准化技术委员会第二分技术委员会(CSBTS/TC 113/SC2)归口。

本部分由公安部天津消防研究所负责起草。

本部分要起草人:凌桂道、杨震铭、李毅。

1 范围 GB 5135的本部分规定了自动喷水灭火系统干式报警阀的要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存等。

本部分不适用于干式报警阀以外的其他附件。

2 规范性引用文件下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单(不包话勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T 528-1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能螺母粗牙螺纹 GB/T 3098.3 紧固件机械性能紧定螺钉 GB/T 3287 可锻铸铁管路连接件 GB/T 3512-2001 硫化橡胶或热塑橡胶热空气加速老化和耐热试验GB/T5720-1993 O形橡胶密封圈试验方法 GB/T 6031-1998 硫化橡胶或热塑性橡胶硬度的测定(10,100IRHD) GB/T 9112 钢制管法兰类型与参数 3 术语和定义下列术语和定义适用于GB 5135的本部分。

《自动喷水灭火系统设计规范》GB50084-2019局部修订条文现批准《自动喷火灭火系统设计规范》GB50084-2019局部修订的条文，自2019年10月1日起实施。

其中，第5.0.1、5.0.1A、5.0.5、5.0.6、5.0.7、6.2.7、6.5.1、7.1.3、8.0.2、10.3.2、12.0.1、12.0.2、12.0.3条为强制性条文，必须严格执行。

经此次修改的原条文同时废止。

局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。

中华人民共和国建设部2019年7月15日中华人民共和国国家标准《自动喷水灭火系统设计规范》GB50084-2019局部修订条文3．0．1 设置场所火灾危险等级的划分，应符合下列规定：1 轻危险级2 中危险级Ⅰ级Ⅱ级3 严重危险级Ⅰ级Ⅱ级4 仓库危险级Ⅰ级Ⅱ级Ⅲ级3．0．2 设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。

举例见本规范附录A。

4．1．2 自动喷水灭火系统不适用于存在较多下列物品的场所：1 遇水发生爆炸或加速燃烧的物品；2 遇水发生剧烈化学反应或产生有毒有害物质的物品；3 洒水将导至喷溅或沸溢的液体。

4．2．1 环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。

4．2．2 环境温度低于4℃，或高于70℃的场所应采用干式系统。

4．2．5 具有下列条件之一的场所，应采用雨淋系统：1 火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；2 室内净空高度超过本规范6.1.1条的规定，且必须迅速扑救初期火灾；3 严重危险级Ⅱ级。

4．2．6 符合本规范5.0.6规定条件的仓库，当设置自动喷水灭火系统时，宜采用早期抑制快速响应喷头，并宜采用湿式系统。

4．2．9 自动喷水灭火系统应有下列组件、配件和设施：1 应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施；3 应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口；4 干式系统和预作用系统的配水管道应设快速排气阀，有压充气管道的快速排气阀入口前应设电动阀。

自动喷水灭火系统报警阀组检查试验记录
鲁SN-027-001
说明
报警阀组阀门及其附件的现场检验应符合下列要求:
1、阀门的商标、型号、规格等标志应齐全，阀门的型号、规格应符合设计要求；
2、阀门及其附件应配备齐全，不得有加工缺陷和机械损伤；
3、报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志；
4、报警阀和控制阀的阀瓣及操作机构应动作灵活、无卡涩现象，阀体内应清洁、无异物堵塞；
5、水力警铃的铃锤应转动灵活、无阻滞现象；传动轴密封性能好，不得有渗漏水现象。

6、报警阀应进行渗漏试验。

试验压力应为额定工作压力的2倍，保压时间不应小于5min。

阀瓣处应无渗漏。

检查数量:全数检查。

检查方法:观察检查及在专用试验装置上测试，主要测试设备有试压泵、压力表、秒表。

表 4 非边墙型喷头布水要求
公称口径 洒水密度 每只喷头流 保护面积 喷头间距 低于洒水密度
mm
mm/min
量
m
L/min
m
50％的集水盒
数
个
10
2.5
50.6
20.25
4.5
≤8
5.0
61.3
12.25
3.5
≤5
15
15.0
135.0
9.00
3.0
≤4
10.0
90.0
9.00
3.0
≤4
20
30.0
标准响应喷头在性能代号前不加符号；带涂层喷头、带防水罩的喷头在性能代号前加“C”、 “S”，并以“－”与性能代号间隔。 5.3.4 标记示例
洒水喷头的标记如下：
公称动作温度/℃ 公称口径/mm 性能代号 类型特征代号
示例 1：M1 ZSTX15－93℃表示 M1 型，标准响应、下垂安装，公称口径为 15mm，公称 动作温度为 93℃的喷头。

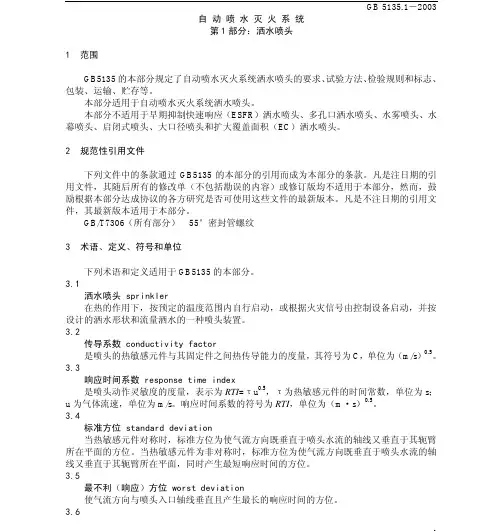

3 术语、定义、符号和单位
下列术语和定义适用于 GB5135 的本部分。 3.1
洒水喷头 sprinkler 在热的作用下，按预定的温度范围内自行启动，或根据火灾信号由控制设备启动，并按 设计的洒水形状和流量洒水的一种喷头装置。 3.2 传导系数 conductivity factor 是喷头的热敏感元件与其固定件之间热传导能力的度量，其符号为 C，单位为（m/s）0.5。 3.3 响应时间系数 response time index 是喷头动作灵敏度的度量，表示为 RTI=τu0.5，τ为热敏感元件的时间常数，单位为 s； u 为气体流速，单位为 m/s。响应时间系数的符号为 RTI，单位为（m·s）0.5。 3.4 标准方位 standard deviation 当热敏感元件对称时，标准方位为使气流方向既垂直于喷头水流的轴线又垂直于其轭臂 所在平面的方位。当热敏感元件为非对称时，标准方位为使气流方向既垂直于喷头水流的轴 线又垂直于其轭臂所在平面，同时产生最短响应时间的方位。 3.5 最不利（响应）方位 worst deviation 使气流方向与喷头入口轴线垂直且产生最长的响应时间的方位。 3.6
