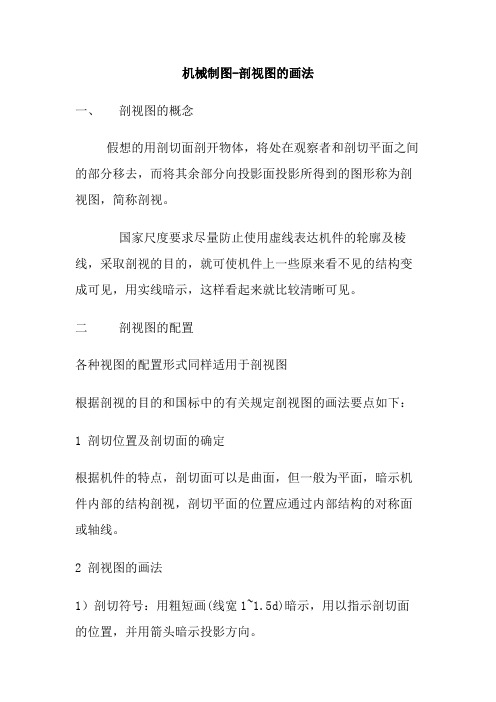

机械制图-剖视图的画法一、剖视图的概念假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。
国家尺度要求尽量防止使用虚线表达机件的轮廓及棱线，采取剖视的目的，就可使机件上一些原来看不见的结构变成可见，用实线暗示，这样看起来就比较清晰可见。
二剖视图的配置各种视图的配置形式同样适用于剖视图根据剖视的目的和国标中的有关规定剖视图的画法要点如下：1 剖切位置及剖切面的确定根据机件的特点，剖切面可以是曲面，但一般为平面，暗示机件内部的结构剖视，剖切平面的位置应通过内部结构的对称面或轴线。
2 剖视图的画法1）剖切符号：用粗短画(线宽1~1.5d)暗示，用以指示剖切面的位置，并用箭头暗示投影方向。
2）剖视图：“假想”剖开投影后，所有可见的线均画出，不克不及遗漏。
3）剖面符号：剖切平面与机件的接触部分(断面)画剖面线，剖面线应以适当角度的细实线绘制，最好为45°斜线，同一机件的各个视图中剖面线方向与间距必须一致4）剖视图的配置与标注．剖视图名称用”Ｘ－Ｘ“暗示。
三、剖视图的种类按剖切的范围，剖视图可分为全剖视图、半剖视图和局部视图。
1、全剖视图（1）概念：用剖切面完全地剖开物体所得的剖视图。
（2）应用：表达内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的零件。
例：全剖视图的作法：（如下图）（3）注意：因剖视图已表达清楚机件的内部结构,其它视图不必画出虚线。
2、半剖视图（1）概念：当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视，另一半画成视图。
（2）应用：由于半剖视图既充分的表达了机件的内部形状，又保存了机件的外部形状，所以常采取它来表达内外部形状都比较复杂的对称机件。
当机件的形状接近于对称，且分歧错误称的部分已另有图形表达清楚时，也可以画成半剖视图。
（3）注意：a、视图与剖视图的分界线应是对称中心线（细点画线），而不该画成粗实线，也不该与轮廓线重合；b、机件的内部形状在半剖视图中以表达清楚，在另一半视图上就不必再画出虚线，但对于孔或槽等，应画出中心线的位置。
轴测图怎么画第一篇：轴测图基础知识轴测图是一种用于表达三维物体形态的工具，主要用于工程制图、设计、建筑等领域。
轴测图可以将三维物体投影到二维平面上，以便更好地理解和绘制。
下面是关于轴测图的一些基础知识。
一、轴测图的分类轴测图一般可分为三类：等轴测图、斜轴测图和椭圆轴测图等。
等轴测图是将三个坐标轴彼此相等地倾斜而形成的图形，每个角度约为120度。
斜轴测图是将三个坐标轴按照不同的角度倾斜而形成的图形。
斜轴测图分为正斜轴测和侧斜轴测两种。
椭圆轴测图是指在将三维物体投射到二维平面时，采用椭圆作为投影轮廓线的一种投射方法。
二、轴测图的特点1. 三维物体形态可以用二维图形来表示。
2. 轴测图可以表现三个方向的尺寸，即不仅可以表现物体的长度和宽度，还可以表现物体的高度。
3. 轴测图呈现了物体完整的形态和比例，更直观，更易于理解和绘制。
三、轴测图的绘制方法1. 确定物体的主轴线，并画出物体的主视图。
2. 根据视图的方向和轴测图类型的不同，确定主轴线的方向，画出三条垂直的轴线。
3. 根据物体的长度、高度、宽度和投射角度，确定物体的投影线和投影点。
4. 根据投影点连接投影线，画出轴测图。
绘制轴测图需要较强的几何知识和手绘技巧，需要多加练习和实践。
第二篇：等轴测图的绘制方法等轴测图是轴测图中最常用的一种，也是最简单的一种。
下面介绍等轴测图的绘制方法。
一、确定物体主轴线通过主视图确定物体的长度、高度、宽度，进而确定物体的主轴线。
二、确定视点位置视图是从物体某个角度观察得来的，因此需要确定视点的位置。
在等轴测图中，视点一般位于坐标轴的交点处，即主轴线的中心点。
三、画出坐标轴根据视点的位置，构建以主轴线为轴线的坐标系，画出三条垂直的坐标轴。
四、确定投影线在等轴测图中，物体的投影线与坐标轴平行，因此可以根据主视图上的尺寸，确定物体的投影线。
五、确定投影点在确定了投影线之后，需要在坐标轴上确定投影点。
投影点是投影线与坐标轴相交的点。
