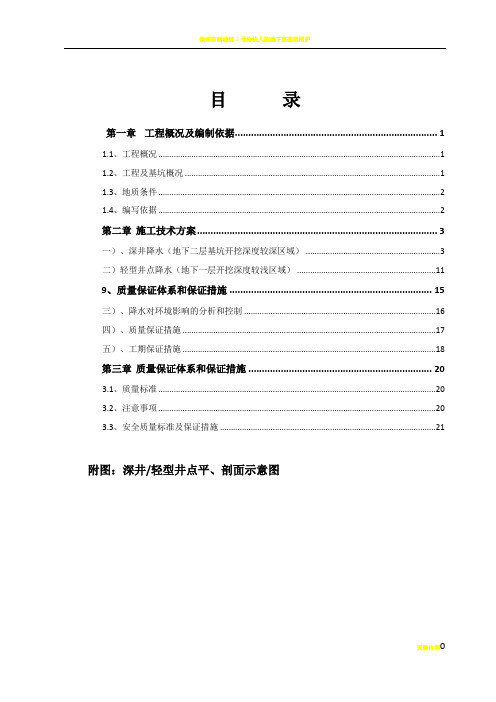

目录第一章工程概况及编制依据 (1)1.1、工程概况 (1)1.2、工程及基坑概况 (1)1.3、地质条件 (2)1.4、编写依据 (2)第二章施工技术方案 (3)一）、深井降水（地下二层基坑开挖深度较深区域） (3)二）轻型井点降水（地下一层开挖深度较浅区域） (11)9、质量保证体系和保证措施 (15)三）、降水对环境影响的分析和控制 (16)四）、质量保证措施 (17)五）、工期保证措施 (18)第三章质量保证体系和保证措施 (20)3.1、质量标准 (20)3.2、注意事项 (20)3.3、安全质量标准及保证措施 (21)附图：深井/轻型井点平、剖面示意图第一章工程概况及编制依据1.1、工程概况1、建筑物概况：拟建建筑物位于上海虹桥商务区，迁虹路以南，申长路以东，宁虹路以北，申虹路以西，本工程地上部分主要由6幢4F、10幢5F、2幢8F及5幢9F号楼组成，地下部分则主要由一层地下室与两层地下室组成。
2、基坑面积：根据本次基坑降水方案，拟建建筑物基坑面积约50895.9m2.3、本工程场地占地面积较大，场地地面标高参差不齐，根据岩土详勘报告显示自然地面标高在+3.12m~+6.39m之间，本工程±0.000相当于绝对标高+5.35m, 基坑开挖深度：一层地下室普遍区域底板面标高-6.550，板厚400，承台高1200，垫层厚100，因此底板下开挖面标高-7.050，开挖深度6.1m，承台下开挖面标高-7.850，开挖深度6.9m；两层地下室普遍区域底板面标高-10.150，板厚700，承台高1400，垫层100，因此底板下开挖面标高-10.950，承台下开挖面标高-11.550。
一层地下室区域主要位于整个地下室的四周，而两层地下室主要位于中间位置。
根据开挖面的标高，一层地下室底板开挖面-7.050与两层地下室底板开挖面-10.950高差为3.9m，一层地下室底板开挖面-7.050与两层地下室承台开挖面-11.550高差为4.5m，根据主体设计提供的最新结构资料，集水井、电梯井等局部深坑落深1.0m~1.5m，消防电梯井、消防集水井等局部深坑落深1.7m~2.9m。
井点降水专项施工方案井点降水是一种以井点为单位进行降水的施工方案。
它是一种有效的降水措施，可以在城市等人口密集区域中减少雨水径流对地面和建筑物的影响，防止城市内涝发生。
一、井点降水原理井点降水是通过在建筑物周围或城市空地中设置井点，将雨水引入系统内部。
井点是一种特殊的排水设施，可以将雨水储存并排除出去。
通过调节井点降水系统的设计参数，可以根据实际情况实现雨水的高效利用和排水。
二、井点降水施工步骤1.确定井点位置：根据实际情况确定井点的位置，可以选择建筑物周围或城市空地中合适的位置。
2.设计井点降水系统：根据实际情况设计井点降水系统，包括井点的数量、容积、排水管道的设计等。
3.清理施工区域：清理施工区域，确保施工区域干净整洁。
4.挖掘井点：根据设计要求进行井点的挖掘工作。
井点的深度和直径应根据实际情况确定，一般应保证井点底部能够排水。
5.设置井点设施：将井点设施放置到井点中，确保井点设施牢固可靠。
6.连接排水管道：将井点设施与排水管道连接起来，确保雨水能够顺利排除。
7.施工验收：进行施工验收，确保井点降水系统达到设计要求。
三、井点降水注意事项1.在选择井点位置时，应考虑地势高低、周边环境等因素，确保井点降水系统的排水效果。
2.在挖掘井点时，应注意保护井点周围的环境，防止施工给周边环境带来不良影响。
3.在设置井点设施时，应保证设施的质量和稳定性，确保其在使用过程中不会出现故障。
4.在连接排水管道时，应选择合适的管道材料和连接方式，确保排水畅通。
5.在施工验收时，应检查井点降水系统的各项指标是否符合设计要求，确保系统的正常运行。
四、井点降水效果井点降水系统可以有效地减少雨水径流对地面和建筑物的影响，进一步防止城市内涝的发生。
井点降水系统可以将水分集中收集和利用，可以用于浇灌植物、冲洗道路等用途，减少了对自来水的需求，同时也起到了节水的作用。
井点降水系统还可以减少城市的水源污染，减少污水的排放。
通过井点降水系统，雨水可以通过过滤和净化处理后再利用，减少了对自然水源的依赖，降低了污水处理厂的负担。
井点降水施工方案井点降水是一种常用于施工现场的排水方式，它主要通过设置井点（即井点排水设施）来快速排除施工现场的积水。
以下是一个700字的井点降水施工方案：井点降水施工方案一、施工现场及环境概况本次施工项目位于城市A的某一工地，总面积约1000平方米。
该地区年平均降水量较高，施工现场设有四根深基坑，容易积水。
由于施工作业需要，需要及时排除积水，确保施工工艺的顺利进行。
二、井点降水设计方案1. 井点选址：根据深基坑位置和土地条件，选择离各基坑边缘较近的区域作为井点位置。
根据地形和地质情况，选择在低洼区设置井点。
2. 井点建设：井点采用混凝土井筒，直径为0.5米，深度为4米。
井筒内部设置网兜过滤装置，以防止杂物进入。
3. 井点连接：井点之间通过PVC管道连接。
管道直径为0.3米，采用坡度制，确保积水能够流入井点。
4. 井点出水：井点出水通过设置污水泵进行排放，以便将积水迅速排除。
三、施工流程安排1. 地面准备：根据选定的井点位置，在地面上进行凿凿和开挖工作，确保井点的安装条件。
2. 井点设置：在选定的位置上，按照设计要求，进行井点的混凝土浇筑工作。
井筒的深度根据地下水位和深基坑的情况确定。
3. 管道连接：在井点之间开挖沟槽，进行管道的敷设工作。
确保管道与井点之间的坡度适宜。
4. 污水泵安装：在井点中安装污水泵，将其连接到管道上，以便能够迅速排除积水。
5. 调试测试：在完成上述工作后，进行井点降水系统的调试测试，确保各个部件的正常运行。
6. 施工作业：在调试测试完成后，开始正式进行施工作业。
如有需要，可随时监测井点的排水情况，及时调整施工方案。
四、安全措施1. 工地人员应配备必要的防护设备，包括安全帽、防护服、防滑靴等。
2. 施工现场应设置明显的安全警示牌，并派专人负责监督安全工作。
3. 井点附近的施工区域应设置围挡和警示线，确保工地人员的安全。
4. 在降水过程中，应定期检查井点和管道的情况，确保其畅通无阻。
井点降水施工方案一、编制依据1、施工图纸2、类似施工经验二、井点降水方案选择采用明沟、集水井的方式进行作业层表面水的降水。
在枯水期柱、基础底脚施工完、回填完，防止丰水期淹没，以减少降水施工的降水费用。
基础埋深超过-6m的，采用局部井点降水。
结合本工程基础施工主要在枯水期期间，周期较长的特点，采用轻型井点降水法，沿建筑物环状布置进行人工降水。
同时基坑二角设集水箱配合水泵排除明水的方法。
三、主要降水设备1、井点管：本工程井点管采用直径48mm的钢管，长度为6.8m，管下端配有与井点管同径的滤管和管尖。
滤管长度为1.2m，滤管壁上钻有呈梅花状的直径为φ12的滤孔。
滤孔面积一般为滤管表面积的15%-20%，滤管壁处包两层滤网内层采用网眼为30-50孔/cm2的尼龙丝布细滤网，外层采用网眼为3-10孔/cm2的尼龙丝布粗滤网，井点管的上端用弯管与总管相连。
2、连接管与集水总管本工程连接管采用φ48高压软管，长度为1-2m，集水总管采用直径为100mm钢管分节连接，每节长度为6m。
每间隔0.8-1.0m设一个连接的接头，总管之间用法兰连接。
5、排水管长度按现场集水箱到下水道的实际距离定，管径至少选用φ100以上。
四、井点施工方法1、施工流程布置井点管井点管与总管连接试抽水进入工作状态基础结束及回填完后拔管。
2、井点施工方法（1）、井点管的埋设采用直径70mm的冲水管进行冲孔，冲水管压力采用离心泵循环抽送。
冲孔进冲管应垂直插入土中，并作上下左右摆动，加剧的砂土的松动，并且在孔旁挖一个排泥浆水沟。
冲管深度应比滤管深度深0.5m，以便流泥，井点管与孔壁间及时用粗砂灌实。
井点管要位于砂滤水层中间，并且井点管在地面-0.5m深度内用粘土填实，以防止漏气。
井点管埋设完毕，应接通总管与抽水设备进行试抽水。
检查有无漏水，漏气现象，出水是否正常，有无淤塞现象，如有异常情况应及时进行修理。
（2）、井点管的使用井点管工作后，应保证连续不断的排水，正常出水规律是“先大后小，先混后清”。
井点降水专项施工方案井点降水是指通过人工或自然的方式将雨水引入地下水库，以保持地下水位的稳定和提供灌溉水源。
井点降水的施工应根据具体的地质条件和降水需求，制定相应的方案。
以下是一个井点降水专项施工方案的示例，供参考。
一、项目概况本项目地区井点降水专项施工方案，目的是通过井点降水系统，将雨水引入地下水库，稳定地下水位，提供灌溉水源。
项目规模包括建设井点降水系统、地下水库和相关设备安装。
二、施工内容1.井点降水系统建设：-确定井点降水系统的位置和数量，根据地下水位和地形条件进行调查和勘测。
-按照勘测结果，选择适合的井点降水系统类型，包括抽水桩、滴灌和喷灌等。
-进行井点降水系统的施工，包括地下水管道的铺设、水泵的安装和调试等。
2.地下水库建设：-选取适合的地下水库位置，考虑地下水位、地质条件和周边环境等因素。
-进行地下水库的开挖和混凝土浇筑，确保地下水库的结构稳定和密封性能。
-安装水位监测设备和阀门等，以便监测和控制地下水库的水位。
3.相关设备安装：-将井点降水系统的水泵和管道与地下水库连接。
-安装水泵的控制和监测设备，包括水位监测仪、水泵开关和调节阀等。
-进行设备的调试和运行测试，确保井点降水系统的正常工作和水位的稳定。
三、施工流程1.方案设计和准备工作：-进行地质勘测和调查，确定井点降水系统和地下水库的位置和规模。
-设计井点降水系统和地下水库的结构和规格。
-准备施工材料和设备，包括混凝土、水泵和管道等。
2.井点降水系统建设：-进行井点降水系统的施工，包括地下水管道的铺设和水泵的安装。
-进行水泵和管道的连接和调试，确保井点降水系统的正常工作。
3.地下水库建设：-进行地下水库的开挖和混凝土浇筑。
-安装水位监测设备和阀门等，确保地下水库的水位和密封性能。
4.相关设备安装：-将井点降水系统的水泵和管道与地下水库连接。
-安装水泵的控制和监测设备，进行调试和运行测试。
5.施工验收和运行调试：-进行井点降水系统和地下水库的验收，确保施工质量和性能符合要求。
井点降水施工方案井点降水施工方案1. 方案目标：通过井点降水施工，降低工程施工区域内的地下水位，确保工程施工的安全进行。
2. 方案原理：通过在施工区域内打井，将地下水抽离到地面，并进行适当处理后排放到合适的场地。
3. 施工准备：a. 确定施工区域内的地下水位和水质情况，根据实际情况决定井点数量和位置。
b. 准备必要的施工设备和工具，包括井点设备、水泵、排水管道等。
c. 确保施工区域内的安全，采取必要的安全防护措施，避免事故发生。
4. 施工步骤：a. 按照设计要求，在施工区域内选定井点位置，并进行标识。
b. 使用井点设备进行井点的开挖，确保井点的直径和深度符合设计要求。
c. 安装水泵和排水管道，将地下水抽离到地面。
d. 对抽取的地下水进行合适的处理，包括沉淀、过滤等工艺，以确保排放的水质符合环境要求。
e. 将处理后的地下水排放到合适的场地，避免对周边环境造成污染。
f. 定期监测井点降水施工效果，根据监测结果进行必要的调整和改进。
5. 安全注意事项：a. 在施工区域内划定安全区域，禁止非施工人员进入。
b. 严禁在井点附近进行明火作业，以防止发生火灾。
c. 施工人员应佩戴合适的安全防护用具，确保个人安全。
d. 定期对施工设备和工具进行检查和维护，确保其正常运行。
6. 施工期限：根据实际情况，合理安排施工期限，以确保工程进度和质量。
7. 施工验收：施工完成后，进行系统的验收工作，确保施工质量符合相关规定和标准。
通过井点降水施工方案，可以有效地控制工程施工区域内的地下水位，避免由于地下水位过高造成的工程安全隐患。
同时，通过对地下水的处理和排放，也能够保护周边环境的安全和卫生。
在施工过程中，一定要注意施工安全事项，确保施工人员的安全和工程进展顺利。
最后，在施工完成后进行验收工作，以确保施工质量的合格性。
编制人: 审核人: 批准人: 日期: 基坑降水施工方案目录第一章编制依据 (1)1.1技术文件 (1)1.2规程规范 (1)第二章工程概况 (2)2.1场地位置 (2)2.2工程概况 (2)第三章降水设计方案 (2)3.1、降水选型 (2)3.2、降水参数计算 (2)3.3、降水井深度及布置 (4)第四章降水施工工艺 (4)4.1、管井井点施工 (4)4.2、轻型井点施工 (5)4.3、抽水、排水 (5)第五章施工组织 (6)5.1人员组织 (6)5. 2降水井的运行管理 (6)5.3、质量控制措施 (7)第六章安全生产与文明施工 (7)6.1、安全生产 (7)6.2、文明施工 (7)第一章编制依据1.1 技术文件《******工程总平面布置图》《******工程岩土工程详细勘察报告》1.2 规程规范第二章工程概况2.1 场地位置****** 19#楼位于**********,交通运输便利；地貌单元属山前冲洪积平原、适宜工程兴建。
2. 2工程概况******三期工程19#楼结构形式为：框架剪力墙结构，地下一层，地上18 层，抗震设防烈度为6度，基底占地面积753.59肝，住宅面积13637.48m%住宅高度：52.50m （室外地坪至屋面面层），结构的设计使用年限为50年，建筑物耐火等级：地下室一级，其他二级；建筑结构安全等级：二级。
基坑采用自然放坡，放坡坡度1： 0.8O第三章降水设计方案3.1、降水选型根据拟建筑物基础特征、场区地层、挖深、水文地质条件，本工程采用的降水方法为：周围进行轻型井点降水（考虑车库施工期间为降雨较多季节需轻型井点截水），中间采用大口径管井降水法。
3.2、降水参数计算根据本地经验及附近场地地层渗透系数，结合本场区基坑范围大小、水位埋深及降深值，采用定水头补给边界完整潜水井计算公式计算：1、轻型井点降水轻型井点布置在基坑放坡线外处，其作用:第一起到阻断周围的水不在涌入基坑内；第二起到基坑周边局部降水的作用。
一、工程概况本工程位于下沙城区东南，和钱塘江相望，北侧紧邻20号渠。
场地土质主要为砂纸粉土，且本工程存在大面积纯地下室区域。
根据现场地质勘察报告，地下水位较高，为确保基坑开挖和地基基础施工的顺利进行，本工程采用井点降水方法。
二、井点降水方法1. 井点降水方法选择：本工程采用自流深井降水方法，即在基坑周围埋设一定深度的吸水井点管，通过抽水设备将地下水抽离，降低地下水位。
2. 井点降水施工流程：（1）井点布置：根据基坑形状、地下水位、土质等因素，确定井点布置方案。
对于宽度小于6m的基坑，采用单排线状井点；宽度大于6m或土质不良时，采用双排线状井点。
对于面积较大的基坑，采用环状井点或U形井点。
（2）井点施工：根据井点布置方案，开挖井点孔，安装井点管，连接抽水设备。
（3）抽水作业：开启抽水设备，不断抽吸地下水，降低地下水位。
三、施工准备1. 技术准备：（1）收集施工区域内建筑物的工程地质勘察报告、施工图纸、地下管线和其它障碍物资料等相关资料。
（2）编写施工方案，确定井点降水方法、井点管构造、长度和数量、抽水机械型号和数量等。
2. 材料准备：（1）井点管：选用壁厚合适的塑料管或钢管，长度根据井点布置方案确定。
（2）滤管：选用单节长度约1m的混凝土滤管，外包尼龙砂网。
（3）连接管：选用壁厚合适的塑料管或钢管，用于连接井点管和总管。
（4）抽水设备：根据设计要求配备离心泵、真空泵或射流泵等。
（5）其他材料：泥浆、水泥、砂石等。
3. 人员准备：组织专业施工队伍，进行技术培训和安全教育。
四、施工工艺1. 井点布置：根据设计图纸和现场实际情况，确定井点布置方案，并在地面画出井点布置图。
2. 井点开挖：按照井点布置图，开挖井点孔，深度应大于地下水位。
3. 井点安装：将井点管插入井点孔，确保井点管垂直，然后连接滤管和抽水设备。
4. 抽水作业：开启抽水设备，不断抽吸地下水，降低地下水位。
五、施工质量控制1. 井点布置：严格按照设计图纸和现场实际情况进行井点布置，确保井点布置合理。
(完整版)井点降水专项施工方案第六节、井点降水专项施工方案一、井点降水概况本工程位于下沙城区东南，和钱塘江相望，北侧紧邻20号渠，场地土质主要为砂纸粉土，且本工程存在大面积纯地下室区域，采用的降水方式为自流深井降水，井点降水工程量较大，是本工程的一大重难点。
井点将水法是指井点降低地下水位是将在拟建工程基坑周围埋设许多一定深度的吸水井点管，在地面安装吸水总管及抽水设备而构成一套抽水系统。
然后，开动抽水设备从井点管不断抽吸地下水，使基坑内的地下水逐渐降低一定深度，而基坑内外侧形成降水漏斗曲线。
井点降水方法一般用于地下水位比较高的施工环境中，是土方工程、地基与基础工程施工中的一项重要技术措施，能疏干基土中的水分、促使土体固结，提高地基强度，同时可以减少土坡土体侧向位移与沉降，稳定边坡，消除流砂。
二、井点降水施工方法1、施工准备1.1、技术准备1.1.1、工资料准备（1）施工区域内建筑物的工程地质勘察报告；（2）工程所使用的施工图纸；（3）施工区域内原有地下管线和其它障碍物的资料；（4）施工所需的相关规范、规程。
1.1.2、施工方案编写，确定以下内容：（1）井点降水方法的选择、确定。
（2）井点管的构造、长度和数量，抽水机械的型号和数量（包括泵和电动机的备用量），滤管和砂滤料的规格和数量。
（3）施工区域内原有地下管线和其它障碍物的资料。
（4）施工所需的相关规范、规程。
（5）井点净水系统的平、剖面布置图和安装图。
（6）井点管沉设方法，排水管沟的设置及排水点的选择。
（7）防止地表水及雨水流入基坑的措施。
（8）井点管路的保护措施。
（9）井孔的施工方法及机械设备要求。
（10）降水范围内的水位观测孔位置技数量。
（11）安全及文明施工措施。
1.2、施工机具准备1.2.1、施工机具选择根据降水与排水工程施工实际情况制定施工工艺,并相应选用适宜的施工机具。
进入施工现场的施工机具应进行验收,验收合格后方可使用。
降水施工机具设备按不同的降水类型及适用条件选用。
深井井点降水施工方案一、概述深井井点降水是在地下工程开挖中，采用井点布置降水井，通过抽取地下水降低地下水位，以确保工程开挖安全进行的一种方法。
深井井点降水施工方案是对降水工程实施进行计划和安排的指导性文档，下面将介绍深井井点降水的施工方案。
二、施工前准备1.确定深井井点降水的位置和布置方案。
2.对施工区域进行勘察，了解地下水情况、土质情况等。
3.准备必要的降水设备，包括抽水泵、管道、井筒等。
4.制定具体的施工进度计划和安全预案。
三、施工步骤1.井点布置–根据勘察结果确定井点位置，进行井筒的开挖和支护。
–完成井筒的筒壁加固和防渗处理。
2.管道铺设–在井点附近铺设管道，与抽水泵相连接。
–确保管道连接牢固，无泄漏现象。
3.抽水降水–运行抽水泵，开始降低地下水位。
–根据实际降水效果，调整抽水泵运行参数。
4.监测与调控–定期监测井点降水效果及周边地下水位变化。
–根据监测结果调整抽水泵的运行状态。
四、施工注意事项1.避免井筒倒塌和泥浆涌入，保证施工人员安全。
2.严格按照设计要求进行井筒的加固和防渗处理。
3.注意管道连接的密封性，避免泄漏导致降水效果不佳。
4.抽水泵运行过程中，定期检查设备状态，确保安全可靠。
五、施工完成与验收1.当地下水位达到设计要求时，停止抽水作业，进行井点降水施工的收尾工作。
2.对施工过程进行整体验收，确保符合设计要求和安全规范。
六、总结深井井点降水施工方案是确保地下工程安全施工的重要保障措施，通过科学合理的施工方案和严格管理，可以有效降低地下水位，保障地下工程施工的顺利进行。
在实际施工中，施工人员应严格按照施工方案要求执行，确保施工质量和人员安全。
目录第一章工程概况及编制依据 (1)1.1、工程概况 (1)1.2、工程及基坑概况 (1)1.3、地质条件 (2)1.4、编写依据 (2)第二章施工技术方案 (3)一）、深井降水（地下二层基坑开挖深度较深区域） (3)二）轻型井点降水（地下一层开挖深度较浅区域） (11)9、质量保证体系和保证措施 (15)三）、降水对环境影响的分析和控制 (17)四）、质量保证措施 (17)五）、工期保证措施 (18)第三章质量保证体系和保证措施 (20)3.1、质量标准 (20)3.2、注意事项 (20)3.3、安全质量标准及保证措施 (21)附图：深井/轻型井点平、剖面示意图第一章工程概况及编制依据1.1、工程概况1、建筑物概况：拟建建筑物位于上海虹桥商务区，迁虹路以南，申长路以东，宁虹路以北，申虹路以西，本工程地上部分主要由6幢4F、10幢5F、2幢8F及5幢9F号楼组成，地下部分则主要由一层地下室与两层地下室组成。
2、基坑面积：根据本次基坑降水方案，拟建建筑物基坑面积约50895.9m2.3、本工程场地占地面积较大，场地地面标高参差不齐，根据岩土详勘报告显示自然地面标高在+3.12m~+6.39m之间，本工程±0.000相当于绝对标高+5.35m, 基坑开挖深度：一层地下室普遍区域底板面标高-6.550，板厚400，承台高1200，垫层厚100，因此底板下开挖面标高-7.050，开挖深度6.1m，承台下开挖面标高-7.850，开挖深度6.9m；两层地下室普遍区域底板面标高-10.150，板厚700，承台高1400，垫层100，因此底板下开挖面标高-10.950，承台下开挖面标高-11.550。
一层地下室区域主要位于整个地下室的四周，而两层地下室主要位于中间位置。
根据开挖面的标高，一层地下室底板开挖面-7.050与两层地下室底板开挖面-10.950高差为3.9m，一层地下室底板开挖面-7.050与两层地下室承台开挖面-11.550高差为4.5m，根据主体设计提供的最新结构资料，集水井、电梯井等局部深坑落深1.0m~1.5m，消防电梯井、消防集水井等局部深坑落深1.7m~2.9m。
1.3、地质条件1）上海市岩土地质研究院有限公司提供的《中骏·上海虹桥商务区北片区03地块工程岩土工程勘察报告》。
2）地下水：拟建场地浅部土层中的地下水属于潜水类型，潜水的主要补给来源为大气降水，水位埋深随季节变化而变化，一般为0.5～1.5m。
勘察期间测得地下水埋深0.9~1.4m。
3）不良地质现象：①暗浜：南侧发现有两条暗浜（详见基坑周边环境图），该层土以粘性土为主，夹少量碎石等垃圾，土性极差。
②软弱土层：基坑区域存在较厚的第③层为淤泥质软土层，属于饱和、流塑状态。
这层土抗剪强度低，灵敏度中～高，具有触变性和流变性特点，是上海地区最为软弱的土层之一；同时也是导致基坑围护体变形、内力增大的土层。
③管涌，流砂：本工程场区内存在③a层粉土层，该层土渗透系数较大，在动水压力作用下，易受扰动产生渗水等现象。
1.4、编写依据1、基坑围护设计图纸2、《工程测量规范》GB50026-20073、《建筑地基基础工程施工质量验收规范》GB50202-20024、《建筑工程施工质量验收统一标准》GB50300-20015、《建筑机械使用安全技术规程》JGJ33-20016、《基坑工程技术规范》DG/TJ08-61-20107、《建筑地基处理技术规范》JGJ79-20028、《地基基础设计规范》DGJ08-11-20109、《施工现场临时用电安全技术规范》JGJ46-200510、其它有关的规范或规第二章施工技术方案一）、深井降水（地下二层基坑开挖深度较深区域）（一）真空疏干管井设计1、布置原则一般根据基坑面积按单井有效抽水面积A（井的经验值一般为200㎡）来确定，而经验值是根据施工场地土层的特性及基坑的平面形状来确定。
根据本公司以往的布井经验和设计要求，平均按200㎡一口井考虑，采用多级滤水管，疏干井加真空的措施，以确保每口井的出水量。
由于本工程施工工期较紧，各种不同工种的施工必须穿插进行施工，尤其是坑底加固须与井点降水穿插进行，而坑底加固又不可避免会对降水井点造成不利影响（如堵塞滤水管等）。
2、工艺流程：井管定位→钻孔、清孔→吊放井管→回填粗砂、洗井→安装深井降水装置→调试→预降水→随挖土进程→分节拆除井管（按实际情况）→降水至坑底下1.0M→砼垫层浇捣后拆除多余井管、封井(封井工作随结构施工逐步完成)→退场。
（二）井点布置：本工程深井采用大口径井点，在坑内共布置疏干井143口，观测井10口，每口井深15m。
上述基坑内深井的井位布置在具体施工时应避开承台、工程桩以及栈桥，同时尽量靠近支撑以便井口固定。
具体的井的深度应根据相应的区域的基坑情况及时调整疏干井的运行数据。
井点的平面布置图见附图。
（三）、降水井构造和设计要求：1、井口：井口应高于地面以上0.5米，以防止地表污水渗入井内，一般采用优质粘土或水泥浆封闭，其深度不小于2.00米。
2、井壁管：各类管井的井壁管均采用波纹管，井壁管直径Ф273㎜（内径）。
3、过滤器（滤水管）：各类管井均采用圆孔滤水管，滤水管外均包两层30-40目的尼龙网，滤水管的直径与井壁管的直径相同。
4、沉淀管：沉淀管主要起到过滤器不致因井内沉砂堵塞而影响进水的作用，沉淀管接在滤水管底部，直径与滤水管相同，长度为1米,沉淀管底口封死。
5、填滤料（5-20中粗砂）。
疏干管井：各井从井底向上至地表以下2.00米均围填中粗砂.6、填粘性土封孔:在中粗砂的围填面以上采用优质粘土围填至地表并夯实,并做好井口管外的封闭工作.7、井的结构及过滤器的安装部位见下图：管井施工时,井点深度全部以井底标高来控制,若场地标高有起伏应在管井的最上部一节相应增加或减少井壁管。
（四）、成孔（井）施工工艺与技术要求成孔施工机械设备选用GPS-10型工程钻机及其配套设备。
采用正循环回转钻进泥浆护壁的成孔工艺及下井壁管、滤水管，填砾料、粘性土、止水等成井工艺，成井工艺流程如下：1、测放井位：根据降水井井位平面布置图测放井位，当布设的井点受地面障碍物或施工条件影响时，现场可作适当调整。
2、埋设护口管：护口管底口应插入原状土层中，管外应用粘性土或草辫子封严，防止施工时管外返浆，护口管上部高出地面0.10-0.30米。
3、安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一线。
4、钻进成孔：降水井的开孔孔径为Ф650㎜。
钻进开孔时应吊紧大钩钢丝绳，轻压慢转，以保证开孔钻进的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在1.10-1.15，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌。
5、清孔换浆：下井管前的清孔换浆工作是保证成井质量的关键工序，为了保证孔内不形成过厚的泥皮，当钻孔钻至含水层顶板位置时即开始加清水调浆。
钻进至设计标高后，在提钻前将钻杆提至离孔底0.50米,进行冲孔，清楚孔内杂物，同时将孔内的泥浆密度逐步调至1.05，孔底沉淤小于30㎝，返出的泥浆内不含泥砂为止。
第一次清孔换浆是成井质量得以保证的关键，它将直接影响成井质量，因此施工时清孔换浆工作没有达到规定的要求绝不允许进入下一道工序的施工。
6、下井管：井管进场后，应检查过滤器的缝隙是否符合设计要求。
下管前必须测量孔深，孔深符合设计要求后，开始下井管，下管时在滤水管上下两端各设一套直径小于孔径5㎝的扶正器（找正器），以保证滤水管能居中，井管焊接要牢固、垂直，下到设计深度后，井口固定居中，下井管过程应连续进行，不得中途停止，如因机械故障等原因造成孔内坍塌或沉淀过厚，应将井管重新拔出，扫孔、清孔后重新下入，严禁将井管强行插入坍塌孔底。
7、填砾料：填砾料前在井管内下入钻杆至离孔底0.30-0.50米,井管上口应加闷头密封后，从钻杆内泵送泥浆进行边冲边逐步调浆使孔内的泥浆从滤水管内向外由井管与孔壁的环状间隙内返浆，使孔内的泥浆密度逐步调到1.05，然后开小泵量按前述井的构造设计要求填入砾料，并随填随测填砾料的高度。
直至砾料下入预定位置为止。
8、填粘性土：各井在中粗砂的围填面以上均回填粘性土，回填时，为防止产生“架桥”现象，回填前需将块状的粘性土碾碎（粒径小于3㎝为宜）后填入，下入速度不宜太快，沿着井管周围少放慢下的回填，回填部位按井结构图的要求。
当土方挖到支撑面停挖后，根据需要可将井管四周的砂砾清出并回填粘性土密实，深度为支撑面以下0.5米。
9、井口封闭：为防止泥浆及地表污水从管外流入井内，在地表以下回填2.00米厚粘性土止水,或采用水泥浆封孔.10、洗井:洗井应在下完井管、添好滤料后立即进行，以免时间过长，护壁泥皮逐渐老化，难以破坏，影响渗水效果。
绝不允许搁置时间过长或完成钻探后集中洗井。
洗井抽除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。
11、安泵试抽：成井施工结束后，在降水井内及时下入潜水泵与接真空管、排设排水管道，地面真空泵安装、铺设电缆等，电缆与管道系统在设置时应注意避免在抽水过程中被挖土机、吊车等碾压、碰撞损坏，因此，现场要在这些设备上进行标识。
抽水与排水系统安装完毕，即可开始试抽水。
先采用真空泵与潜水泵交替抽水，真空抽水时管路系统内的真空度不宜小于0.04Mpa,以确保真空抽水的效果。
12、排水：洗井及降水运行时应用管道将水排至场地四周的明渠内，通过排水渠道将水排入场外市政管道中。
（五）、降水运行操作1、试运行：1）在施工前，对全体施工人员及管理人员做好本工程的施工技术交底工作，对施工的关键节点作详细交底，使全体施工人员掌握本工程的技术要点，做好本工程的各项工作。
2）试运行之前，准确测定各井口和地面的标高、静止水位，然后开始试运行，以检查抽水设备、抽水与排水系统能否满足降水要求。
3）降水设备（主要是潜水泵和真空泵）在施工前及时做好调试工作，确保降水设备在降水运行阶段运转正常。
4）在降水井的成井施工阶段应边抽水，即完成一口井投入降水运行一口井，力争在基坑开挖前，及时降低基坑内的地下水位，保证基坑开挖施工顺利进行。
2、降水运行：1）基坑内的降水井应在基坑开挖前二十天进行，做到能及时降低围护结构内基坑中的地下水位至基坑坑底以下0.5-1.00米。
2）降水管井抽水时，真空泵和井内潜水泵同时开启，真空泵保持全天候不停的运转（一台真空泵可带7-8口井，真空度不小于-0.04Mpa），待开挖第一层土后，真空泵停止运转，井内潜水泵间隙抽水。
潜水泵的抽水间隙时间自短至长，每次抽水井内水抽干后，应立即停泵，对于出水量较大的井每天开泵抽水的次数相应要增多，做到勤抽勤停。
单井出水量统计方法有二：一用大口径自来水表，二可根据深井水泵额定流量（M³/h）来统计。
