开关电源试题

电源工程师电源工程师岗位培训试题岗位培训试题岗位培训试题（（B 卷）（通用知识部分通用知识部分 共共50分） 题 序一 二 三 总分 计分人 复核人 得 分一、诚信判断题诚信判断题（（共10分）二、判断题判断题（（每小题1分，共20分。

请在括号里正确的填确的填√√，错误的填错误的填××）1. 三端稳压电源用于大部分板载电源的场合，在这种场合成本和易用性是它的优势。

√2. 在正激式开关电源电路中，续流二极管的作用就是由于电感上的电流不能突变，电感电流就通过该二极管继续供给。

√√3. KA(UC)3844B 控制芯片，是电压型PWM 控制IC 。

╳4. 在仪器或设备中出现EMI 干扰应采用合理布局、机壳正确的接地处理，出现FRI 干扰应采用滤波处理。

╳5. 正激式变压器的第三个绕组称为钳位绕组，它主要是在晶体管截至时，使高频变压器的磁通复位。

√√6. 正激式变压器由两个作用，第一、实现输入和输出之间的电隔离；第二、升高或降低经脉宽调制以后的交流输入电压幅值。

√√7. 磁性元器件的设计是一个优秀的开关电源设计的关键。

√√8. 在电源的输入电路中，浪涌抑制部分要放在EMI 前，整流和滤波电容后，这样效果更好。

╳9. 不管是正激式开关方式还是反激式工作方式的电源中，制作变压器都要开一定的气隙以防止变压器饱和。

╳10. 推挽式变换电路实际上是由两个正激式变换器电路组成，只是它们工作时相位相反。

√√11. 铁氧体性能参数是由其本身的材料和体积决定的，因此在任意温度下其饱和磁通密度都是固定不变的。

╳12. 直流滤波扼流圈安装在开关电源的输出侧，以进一步抑制开关电源输出的电压和电流的纹波。

√√13. 流过直流滤波电感的电流是在一个直流电流上叠加了小的交流分量的电流。

√√14. 过电压保护的目的是防止控制电路出现故障时，输出电流过高烧坏元器件。

╳15. 为了减少滤波电容的等效串联电阻，经常会把多个电容串联使用。

电子维修试题一、选择题（每题2分，共40分）1. 在电子维修中，以下哪种工具是最基本的：A. 锉刀B. 电镊C. 焊锡D. 叉子2. 以下哪种测试工具可以用来检测电路的短路：A. 万用表B. 示波器C. 信号发生器D. 逻辑分析仪3. 某电子设备无法开机，如果要检测其开关电源是否正常，应该使用：A. 万用表B. 示波器C. 信号发生器D. 逻辑分析仪4. 在更换电子元件时，以下哪种设备是必须的：A. 电烙铁B. 焊锡C. 恒温器D. 焊锡丝5. 当电子设备出现故障时，应首先进行的步骤是：A. 检查电源线B. 拆卸设备外壳C. 检查电路板D. 更换电子元件二、填空题（每题2分，共20分）1. 在电子维修中，使用万用表测量直流电压时，必须将表笔连接在电路中的________上。

2. 示波器适用于观察和测量________信号。

3. 焊锡丝的主要成分是________。

4. 当电子设备发出杂音时，可以用________仪器观察信号的波形。

5. 电子设备的故障大部分是由于________引起的。

三、简答题（每题10分，共30分）1. 请简要介绍电子维修的基本流程。

2. 请列举三种常见的电子设备故障，并描述它们可能的原因。

3. 什么是静电？在电子维修中，为什么需要防止静电的产生和积累？四、综合题（30分）某电子设备的音频输出不正常，出现杂音。

请你根据以下情况，进行故障的排除和修复：1. 使用耳机时，音频输出正常，没有杂音。

2. 连接到外部音箱时，音频输出有杂音。

3. 检查电源线和连接线都无异常。

请分析可能的原因，并提出相应的排查和修复方案。

参考答案：一、选择题1. B2. A3. A4. A5. A二、填空题1. 正极2. 波形3. 铅锡合金4. 示波器5. 电路故障三、简答题1. 基本流程包括观察问题、收集信息、分析问题、排查故障、修复问题和测试验证等步骤。

2. 三种常见的故障包括电路故障、元件损坏和连接问题。

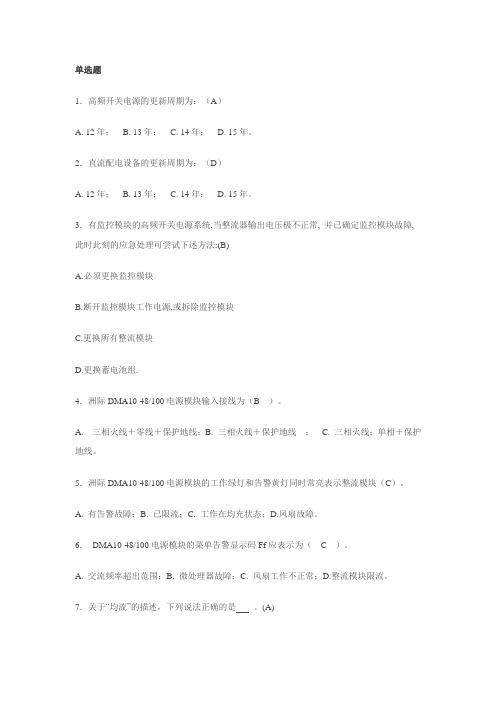

单选题1．高频开关电源的更新周期为：（A）A. 12年；B. 13年；C. 14年；D. 15年。

2．直流配电设备的更新周期为：（D）A. 12年；B. 13年；C. 14年；D. 15年。

3．有监控模块的高频开关电源系统,当整流器输出电压极不正常, 并已确定监控模块故障,此时此刻的应急处理可尝试下述方法:(B)A.必须更换监控模块B.断开监控模块工作电源,或拆除监控模块C.更换所有整流模块D.更换蓄电池组.4．洲际DMA10-48/100电源模块输入接线为（B）。

A.三相火线＋零线＋保护地线；B. 三相火线＋保护地线；C. 三相火线；单相＋保护地线。

5．洲际DMA10-48/100电源模块的工作绿灯和告警黄灯同时常亮表示整流模块（C）。

A. 有告警故障；B. 已限流；C. 工作在均充状态；D.风扇故障。

6．DMA10-48/100电源模块的菜单告警显示码Ff应表示为（C）。

A. 交流频率超出范围；B. 微处理器故障；C. 风扇工作不正常；D.整流模块限流。

7．关于“均流”的描述，下列说法正确的是。

(A)A、均流指的是所有模块输出电流完全相同；B、当模块输出电流在半载或半载以上时，均流效果越好；C、当电源系统处于限流状态时，是不均流的；D、均流指的是浮充状态下的均流。

8．电池容量常用符号表示，单位是（B）A. V,Ah；B. C,Ah ；C. V,A ；D. C,A。

9．阀控铅酸蓄电池极柱端子用红色环氧密封的为极，蓝色环氧密封的为极。

(D)A．红极，蓝极；B.阳极，阴极；C.负极，正极；D.正极，负极。

10．阀控铅酸蓄电池单体的浮充电压宜随环境温度升高而将整流器的浮充电压(B)A.调高；B.调低；C.不用管；D.不知道。

11 把10KV高压电源变换到380V/220V低压的电源设备是（B ）A.高压开关柜B.降压电力变压器C.低压配电设备D.低压电容器屏12 在高低压配电系统中，高低压电器，一般是根据工作电压来划分的，划分临界电压为（D ）A.48VB.220VC.380VD.500V13 三相交流市电电源供电中，受电端子上电压变动范围（A ）A.323~418B.300~400C.187~242D.180~24014 蓄电池的能量是指在一定放电制度下，蓄电池所能给出的电能，通常用（C ）表示。

现代电源技术1.在实际应用中，线性稳压电源与开关稳压电源是如何取长补短而构成一种理想的现代稳压电源的？A.线性稳压电源退位于开关稳压电源的末位稳压电源；B.开关稳压电源退位于线性稳压电源的末位稳压电源；C.开关稳压电源并联线性稳压电源的末位稳压电源；D.线性稳压电源串联开关稳压电源的末位稳压电源。

答案:A2.单相电网电源插座中，《安规》规定地线（安全地）、零线（N）和火线（L）的颜色为下列哪一种？A.地线（安全地）红色、零线（N）黑色、火线（L）花色；B.地线（安全地）黑色、零线（N）红色、火线（L）花色；C.地线（安全地）红色、零线（N）花色、火线（L）黑色；D.地线（安全地）花色、零线（N）黑色、火线（L）红色。

答案:D3.线性稳压电源电路中，功率调整管工作状态正确的为下列哪一种？A.高频开关状态；B.低频线性放大状态；C.低频开关状态；D.高频放大状态。

答案:B4.开关稳压电源电路中，功率管工作状态正确的为下列哪一种？A.低频开关状态；B.低频线性放大状态；C.高频开关状态；D.高频放大状态。

答案:C5.电源电路中，滤波电解电容正确的连接方法为下列哪一种？A.正极性接低电平，负极性接高电平；B.与极性无关；C.正极性接高电平，负极性接低电平；D.与无极性电容连接方法相同。

答案:C6.方波的傅里叶变换公式中，下列哪一种说法是正确的？A.具有偶次和奇次谐波；B.只有偶次谐波，没有奇次谐波；C.只有奇次谐波，没有偶次谐波；D.不但具有偶次和奇次谐波，同时还具有直流分量。

答案:B7.矩形波的傅里叶变换公式中，下列哪一种说法是正确的？A.同时具有偶次和奇次谐波；B.只有偶次谐波，没有奇次谐波；C.只有奇次谐波，没有偶次谐波；D.不但具有偶次和奇次谐波，同时还具有直流分量。

答案:A8.在升压型（BOOST）DC-DC变换器拓扑电路结构中，下列哪一种说法是正确的？A.功率开关导通期间，二极管正偏也导通；B.功率开关导通期间，二极管反偏不导通，储能电感储存能量；C.功率开关关闭期间，二极管反偏不导通；D.功率开关导通期间，储能电感向负载释放能量。

开关电源助理工程师面试题共25题 1---20题每题3分 21---25题每题8分1， 一般情况下，同功率的开关电源与线性电源相比，_____。

A, 体积大，效率高 B，体积小，效率低 C, 体积不变，效率低 D, 体积小，效2，大功率开关电源常用变换拓扑结构形式是_____。

A, 反激式 B, 正激式 C, 自激式 D, 他激式3, 一般来说，提高开关电源的频率，则电源_____。

A, 同体积时，增大功率 B, 功率减小，体积也减小 C, 功率增大， 体积也高， 体积增大4， 肖特基管和快恢复管常作为开关电源的____。

A, 输入整流管 B, 输出整流管 C, 电压瞬变抑制管 D, 信号检波管5， 肖特基管与快恢复管相比，____。

A, 耐压高 B, 反向恢复时间长 C, 正向压降大 D, 耐压低， 正向压降小6， GTR、SCR、GTO、TRIAC、MOSFET、IGBT中，那些是开关电源中变压器常用的驱 A, GTO和GTR B, TRIAC 和IGBT C, MOSFET和IGBT D，SCR和MOSFET7， 开关电源变压器的损耗主要包括：____。

A, 磁滞损耗、铜阻损耗、涡流损耗 B, 磁滞损耗、铜阻损耗、介电损耗C, 铜阻损耗、涡流损耗、介电损耗 D, 磁滞损耗、涡流损耗、介电损耗8，开关电源变压器的初级漏感测量方法是___。

A, 次级开路，测初级电感 B, 初级开路，测次级电感C, 次级短路，测初级电感 D, 初级短路，测次级电感9，开关电源变压器的激磁电感测量方法是___。

A, 次级开路，测初级电感 B, 初级开路，测次级电感C, 次级短路，测初级电感 D, 初级短路，测次级电感10，变压器初次级间加屏蔽层的目的是_____。

A, 减小初次间分布电感引起的干扰 B, 减小初次间分布电容引起的干扰C, 提高效率 D, 增大绝缘能力11，减小开关驱动管的损耗主要途经是_____。

第1篇一、基础知识1. 请简述电源模块的基本组成部分及其功能。

2. 解释以下概念：线性电源、开关电源、稳压器、变换器。

3. 简述开关电源的工作原理。

4. 什么是EMI（电磁干扰）？它对电子设备有哪些影响？5. 举例说明EMI的常见来源及防治方法。

6. 请简述电源模块的热设计原则。

7. 解释以下术语：功率密度、热阻、散热器。

8. 请简述电源模块的电磁兼容性（EMC）设计原则。

9. 什么是功率因数？如何提高电源模块的功率因数？10. 简述电源模块的效率与损耗的关系。

二、电源拓扑结构1. 请简述Buck、Boost、Buck-Boost等基本电源拓扑结构的特点及应用场景。

2. 分析以下电源拓扑结构的优缺点：反激、正激、推挽、全桥。

3. 请简述LLC谐振电路的工作原理及参数调整方法。

4. 举例说明LC滤波器在电源模块中的作用。

5. 分析以下开关电源拓扑结构的谐振频率与电路参数的关系：Buck、Boost、Buck-Boost。

6. 请简述开关电源的软启动、软关断技术。

三、电源器件1. 请简述MOSFET、IGBT、二极管等常见开关器件的特点及选择原则。

2. 分析以下电感器的特点：铁氧体电感、铁硅电感、空芯电感。

3. 举例说明电容在电源模块中的作用。

4. 简述功率二极管、肖特基二极管等整流器件的特点及应用场景。

5. 请简述电源模块中的保护元件，如过流保护、过压保护、欠压保护等。

四、电源设计1. 请简述电源模块的设计流程。

2. 分析电源模块设计中的关键参数，如输入电压、输出电压、输出电流、效率等。

3. 请简述电源模块的可靠性设计原则。

4. 举例说明电源模块的EMC设计方法。

5. 请简述电源模块的散热设计方法。

6. 分析电源模块的制造成本与性能之间的关系。

五、电源测试与调试1. 请简述电源模块的测试方法，如输出电压、输出电流、效率、EMC等。

2. 分析电源模块调试过程中可能遇到的问题及解决方法。

3. 请简述电源模块的EMC测试方法。

2021年电子类专业《电源》考试题及答案（试卷二）姓名：____________ 分数：____________总分：100分；时间：90分钟；一、填空题（每空1分，共36分）。

1. “PS481000-2/100”代表这样的电源系统：输出电压______VDC，系统最大输出电流________A，一个整流模块的最大输出电流为_______A，所这套系统标准配置______个这样的整流模块。

这个整流模块命名为__________。

2. 由于开关电源在DC/DC变换过程中，逆变得到交流频率至少在20KHz以上，所以和相控电源相比，开关电源的主变压器体积_______（大/小）；降压后的交流再经整流后得到的脉冲电压频率_______（高/低），所需的滤波电容、电感______（大/小），所以开关电源的体积比相控电源小得多。

3. HD4820-5整流模块采用的均流技术为___________________，并机输出时电流不平衡度小于_________。

4. 安圣电源的建议接地方式是__________。

5. PWM的含义是_______________，PWM控制器是通过调节________来控制开关管的导通时间的。

6. 分流器用于检测____________，如果分流器上刻“75mv300A”，则监控单元中设置“分流器系数”为___________。

7.电池放电电流越大，则放出的容量越_____ （大/小）。

8. 小系统市电采样板A64C2C1将220V的市电电压降为_______VAC。

9. 小系统市电控制板A64C2C2 输入市电采样信号，与基准进行比较，如果市电________或__________，则切断交流接触器的线包供电，实现___________保护。

如果市电正常，则给接触器线包供电，使接触器吸合。

交流接触器的工作特点是____压吸合，____压维持。

10. 监控模块可以控制整流模块_____________、___________、___________，从而实现_________自动管理。

电源技术期末试题及答案一、选择题1. 以下哪种电源转换器具有较高的效率？A. 线性电源B. 开关电源C. 变压器D. 逆变器答案：B. 开关电源2. 电源的输出电压稳定度是指：A. 输出电压的大小B. 输出电压的纹波大小C. 输出电压的波动范围D. 输出电压的温度系数答案：C. 输出电压的波动范围3. 太阳能电池板通过转换什么能源来产生电能？A. 风能B. 水能C. 光能D. 热能答案：C. 光能4. 下列哪个元器件常用于电源滤波电路？A. 电阻B. 电容C. 电感D. 二极管答案：B. 电容5. 单相半波整流电路的输出纹波频率是：A. 输入电源频率的两倍B. 输入电源频率的一半C. 输入电源频率相同D. 输出电压的频率答案：A. 输入电源频率的两倍二、填空题1. 电源的输入电压范围通常标识为______。

答案：输入电压范围2. 整流电路的主要功能是将交流电转换为______电。

答案：直流3. 电源过载保护的作用是防止电源过载时造成______。

答案：损坏4. 调压器是一种可以调节输出电压的电源______。

答案：稳压器5. 在开关电源中，______用于将输入电压转换为高频交流信号。

答案：变压器三、简答题1. 请简要解释线性电源和开关电源的工作原理。

答案：线性电源是通过变压器将输入交流电转换为较低电压的交流信号，再经过整流、滤波和稳压等环节，最终转换为稳定的直流输出电压。

开关电源则通过变压器将输入交流电转换为高频交流信号，并经过整流、滤波和稳压环节，通过高频开关器件进行电压转换和功率调节，最终输出稳定的直流电压。

2. 请简要介绍太阳能电池板的工作原理。

答案：太阳能电池板通过光电效应将阳光中的光能转换为电能。

太阳能电池板内部结构主要由硅材料组成，其表面覆盖有一层正电荷的P型半导体和一层负电荷的N型半导体，两者之间形成PN结。

当光线照射到太阳能电池板上时，光子激发了半导体原子中的电子，并在PN 结中形成电势差。

电源工程师考试模拟试题一、通用知识部分（基础知识）、实物知识（共计150分）1、单项选择题1）滤波电路中，滤波电容放电常数愈大，输出滤波电压（），滤波效果愈好；A 愈低、B 愈高、C 愈好、D 愈小2）（）二极管适合小电压大电流整流；A 肖特基势垒、B 快速恢复、C 超快速恢复、D 普通3）总效率η = ( ) / Pin ╳ 100%A P总、B Pout 、C P、4）整流二极管的最大反向电压是指整流管（）时，在它俩端出现的最大反向电压；A 导电、B 不导电、C 导通、D 不导通5）（）一般用在，输入电压小而输出电压大、输出电流不大的场合A 全波整流、B 半波整流、C 倍压整流、D 全桥整流6）利用电感具有（）的特点，在整流电路的负载回路中串联电感起滤波作用；A 限流、B 储能、C 阻止电流变化、D 瞬间储能7）在磁性元件中，一般（）代表磁心的横截面积；A Ac 、B Ad、C Ae、D Asec8）在磁性元件中，一般（）代表磁心的窗口面积；A Ac 、B Ad、C Ae、D Asec9）漏感是指没有耦合到磁心或其他绕组的（）；A 能量、B 剩余电感、C 电感量、D 电流能量10）（）是指一个输出端的负载变化时，使其他输出端电压波动大小；A 负载调整率、B 输出能力、C 影响量、D 交叉调整量11）在开关电源工作方式中，哪种开关方式及经济又简单实用？A 正激、B 推挽、C 反激、D 全桥、E 半桥12）在正激式开关电源中，一般占空比应为（）；A (15~25)%、B (25~35)%、C (35~45)%、D (45~55)%、13）反激式开关电路的功率ＭＯＳ管的Id一般为（）；A 2Pout/Vin(min)、B 1.2Pout/Vin(min)、C 1.5Pout/Vin(min)、D 3Pout/Vin(min)14）在推挽式变换器电路中，一般都是由两个（）变换器电路工作在“推挽”方式下，及两个开关交替打开和关闭；A 正激、B 推挽、C 反激、D 全桥、 E 半桥15）在正激方式工作的开关电源，往往要增加一组绕组即励磁绕组，其主要作用是（）；A 没多大作用、B 增加输出能量、C 增加剩余磁通量、D 磁芯复位16）设计正激式变换器时，应选用适当的磁芯有效体积，并选择空气隙，以免磁芯（）；A 磁心复位、B 怎加输出能量、C 增加剩余磁通量、D 、饱和17）在开关电源中，使用功率MOS管而不是用晶体管或双晶体管，这是因为MOS管有很多性能上的优势，主要表现在（）；A 放大状态下、B 低频状态下、C 高频状态下、D 、饱和状态下18）每个开关电源中都有一个交流电压最大的节点，这个节点就是（）；A 功率开关的栅极、B 功率开关的源极、C 控制IC的地、D 功率开关的漏极、19）开关电源的最佳布置的流程是（）；A a）放置变压器或电感；b) 布置功率开关管电流环路；c) 布置输出整流器电流环路；d) 把控制电路与交流功率电路连接；e) 布置输入环路和输入滤波器；f) 布置输出负载环路和输出滤波器；B a）放置变压器或电感；b) 布置功率开关管电流环路；c) 布置输出整流器电流环路；d) 布置输出负载环路和输出滤波器；e) 把控制电路与交流功率电路连接；f) 布置输入环路和输入滤波器；C a）放置变压器或电感；b) 布置功率开关管电流环路；c) 把控制电路与交流功率电路连接；d) 布置输入环路和输入滤波器；e) 布置输出整流器电流环路；f) 布置输出负载环路和输出滤波器；D a) 布置功率开关管电流环路；b) 布置输出整流器电流环路；c) 把控制电路与交流功率电路连接；d) 布置输入环路和输入滤波器；e) 布置输出负载环路和输出滤波器；f) 放置变压器或电感；20）开关电源的功率可由下式计算：Pin = Pout / η这里的η是（）；A 估计的开关电源效率B 开关电源的效率C 开关电源总效率D 电源内高频变压器的效率21）对于无源感性负载，（）就是电压和电流波形之间的相位差；A 功率B 功率系数C 功率因数D 效率22） ( ) 是一种铁心结构，是一种由几类材料复合而成的复合型铁心；A 铁粉心B 磁粉心C 铁基纳米合金D 铁镍非晶合金23）负反馈电路的核心是一个高增益的运算放大器，称作（）；A 电流误差放大器B 电压误差放大器C 同相放大器D 反相放大器24）在单端正激式变换器电路中，隔离器件是一个（）；A 纯粹的变压器B 光耦C 电感D 储能器件25）变压器电压、电流及匝数的关系式为：Np / Ns = Vp / Vs = Is / Ip ；其中Np是：A 初级变压器的匝数B 次级变压器的匝数C 初级变压器的匝数和D 次级变压器的匝数和26）变压器电压、电流及匝数的关系式为：Np / Ns = Vp / Vs = Is / Ip ；其中Ns是：A 初级变压器的匝数B 次级变压器的匝数C 初级变压器的匝数和D 次级变压器的匝数和27）（）是电源一个或多个输出端负载变化时，对其他输出端电压的影响；A 变化输出量B 交叉影响量C 交叉调整量D 变化影响量28）功率开关部分的主要作用是把直流输入电压变换成（）的交流电压；A 正弦输出B 方波输出C 脉冲输出D 脉宽调制29）每个开关电源内部都有（）个环路，每个环路都是相互独立的，对布ＰＣＢ板非常重要；A、３ B 、４C、５ D、６30）（）功率调整管工作于开关状态，它的变化效率高；A 线性电源B 开关电源C 调制电源D 稳压电源2、多项选择题1）一般开关电源采用哪几种工作方式，列出其中四中（）；A 正激、B 反激、C 推挽、D 半桥E 线性F 全桥2）电源工作的组织结构有哪几种（）；A 高效谐振开关电源、B 双端驱动、C 线性电源、D 半桥E PWM控制开关电源3）典型的输入整流滤波电路由三到五部分组成他们是（）；A EMI滤波器、B 启动浪涌电流限制器、C 浪涌电压抑制器、D 整流级E 输入滤波电容4）制作电源需要考虑哪些因素是（）；A 熟练程度、B 重量和尺寸、C 功率的大小、D 输入及输出特性E 成本5）控制电路的主要组成部分是（）；A 驱动电路、B 调节器电路、C 并机均流电路、D 保护电路、E 辅助电路6）功率MOS管驱动电路十分讲究，一般有（）；A 用TTL电路驱动B 用线性电路驱动C 用隔离变压器驱动D 直接接在运算放大器输出端7）开关电源的内部损耗大致可包括（）；A 开关损耗、B 热损耗、C 附加损耗、D 电阻损耗、E 导通损耗8）磁性非晶合金可以从化学成分上分为下列几类（）；A 铁基非晶、B 铁镍基非晶、C 钴基非晶、D 铁基纳米晶E 锌纳米晶9）一般高频变压器除了具有（）的作用，还具有（）的作用；A 储存能量、B 初、次级间安全隔离、C 变压器和额流圈、D 升压和降压10）光电耦合器主要由（）元件构成；A 发射二极管B 发光二极管C 光敏三级管D 接受三级管11）电容器是各种电子设备中不可缺少的重要元器件，它广泛用于（）等多种场合；A 抑制电源噪声B 提高输出能力C 尖峰的吸收D 滤波12）软开关电源工作方式的电路中，一般可分为（）几类；A 零电压电路B 零电流电路C 零电压/电流共存电路13） UPS（不间断电源）按工作的原理可分为（）；A 动态式B 单相式C 三相式D 静态式14）动态式UPS的主要组成部分是（）；A 整流器B 电池C 直流电动机D 惯性飞轮E 交流发电机15）每个开关电源内部都有四个电流环路，每个环路都要相互分开，它们是（）；A 功率开关管交流电流环路B 输出整流器交流电流环路C 输入电源电流环路D 输出负载电流环路E PWM控制环路16） EMI滤波器的主要作用是滤除（）；A 开关噪声B 输入线引入的谐波C 高频干扰D 低频干扰17）在开关电源中使用的PWM控制的IC，一般具有下列特点（）；A 自动补偿B 具有充放电振荡电路，可精确的控制占空比C 工作电流低D 内部具有参考电源18）整流器损耗可以分为（）部分；A 开通损耗B 导通损耗C 功率输出损耗D 关断损耗19）线性电源有（）几种类型；A 并联式B 串联式C 升压式D 降压式20）通常与电源相关的附加功能是（）；A 与外部电源同步B 输入低电压限制C 输入高电压限制D 紧急调电信号21）设计开关电源，选择最合适的拓扑形式主要考虑的因数是（）；A 输入输出是否需要变压器隔离B 加在变压器一次侧或电感上的电压值是多大C 通过开关管的峰值电流D 加在开关管上的最高峰值电压22）开关电源优点主要集中在（）；A 安全可靠B 体积小重量轻C 稳压范围宽D 功耗小23）开关电源的技术发展动向是（）；A 高效率B 模块化C 调试方便D 低噪声Ｅ抗干扰能力强24）设计开关电源主要考虑的步骤是（）；A 主电路形式的选择B 开关的工作频率C 功率器件的确定D ＰＣＢ板的考虑Ｅ控制电路的设计25）影响高频开关电源的主电路方案的因素是（）；A 输入输出电压、电流范围与半导体器件规格的配合B 开关的工作频率 C 电路的可靠性，工作范围的适应性D 减小体积、重量和提高效率；较小损耗可减小散热器的尺寸和重量；Ｅ减小对电网的污染26）未来的开关电源发展的新技术有（）；A 同步整流方式的应用、B 均流技术的应用、C 模块化的设计、D 功率因数的改善、27）在开关电源中，所需的整流二极管必须具有（）等特点；A 足够的耐压B 正向压降低C 快速恢复D 足够的输出功率28）高频变压器的（Ｂ）和肖特基蒸馏二极管的（Ｃ）在管子截至时，会形成一个谐振电路，它会引起（Ｄ）过压振荡；A 总电感B 漏电感C 结电容D 瞬时Ｅ多谐29）为防止功率管（ＭＯＳ）截至期间烧坏，会增加ＲＣ吸收电路进行抑制，它们的形式是（）；ＡＢＣＤ30）在隔离式开关电源中，使用光耦作为输入输出隔离，但必须遵循的原则是（）；Ａ所选的光耦器件必须符合国内或国际的有关隔离击穿电压标准Ｂ必须有足够的电流驱动能力Ｃ若用放大电路驱动光耦，必须保证它能够补偿耦合器的温度不稳定和漂移Ｄ所选的光耦器件必须有较高的耦合系数；31） PCB板合理的装配十分重要，应采取下列顺序装配（）；A 焊装小功耗电阻及小电容；装大功率电阻；安装IC装MOS管装大体积的电容器装高频变压器B 焊装小功耗电阻及小电容；装大功率电阻；安装IC装高频变压器装大体积的电容器装MOS管C 焊装小功耗电阻及小电容；装MOS管；安装IC装高频变压器装大体积的电容器装大功率电阻32）通信类电源的要求很多，主要归纳为（）；A 杂音电压小B 少污染C 自动保护D 电压准确和稳定E 自动监测和集中控制3、判断题1）浪涌就是输入电压超出预期最高电压Vin(hi)的时间段，在这段时间里，电源必须能够承受这个浪涌电压，并正常工作；2）负载调整率就是负载电流从半载到额定负载时，输出电流的变化率；╳3）功率器件上的伏安乘积就是功率半导体器件上所产生的损耗；4）调整电压就是指工作时输入电压和输出电压之间的电压降；5）三端稳压电源用于大部分板载电源的场合，在这种场合成本和易用性是它的优势；6）在正激式开关电源电路中，续流二极管的作用就是由于电感上的电流不能突变，电感电流就通过该二极管继续供给；7） KA(UC)3844B控制芯片，是电压型PWM控制IC；╳8）在开关电源中，所需的整流二极管必须要有正向压降低、快速恢复的特点，还应具有足够的输出功率；9）制作高频变压器时，一般把最主要输出的那一组绕组紧靠原边绕制；10）一次与二次、二次与二次绕组的紧密耦合，是变压器设计者最理想的目标；11）输出滤波器把经过整流以后的交流方波变换成直流输出；12）在仪器或设备中出现EMI干扰应采用合理布局、机壳正确的接地处理，出现FRI干扰应采用滤波处理；╳13）正激式变压器的第三个绕组称为钳位绕组，它主要是在晶体管截至时，使高频变压器的磁通复位；14）正激式变压器由两个作用，第一、实现输入和输出之间的电隔离；第二、升高或降低经脉宽调制以后的交流输入电压幅值；15）磁性元器件的设计是一个优秀的开关电源设计的关键；16）在电源的输入电路中，浪涌抑制部分要放在EMI前，整流和滤波电容后，这样效果更好；╳17）高频变压器输出电压的大小与变压器的匝数成反比；╳18）频变压器输出电流的大小与变压器的匝数成反比；19）过电压保护的目的是防止控制电路出现故障时，输出电流过高烧坏元器件；╳20）为了减少滤波电容的等效串联电阻，经常会把多个电容串联使用；╳21）电容器的等效电阻Resr，是电容器的引脚电阻以及电容器的极化损耗、电力损耗的等效电阻相串联构成的；22）不管是正激式开关方式还是反激式工作方式的电源中，制作变压器都要开一定的气隙以防止变压器饱和；╳23）推挽式变换电路实际上是由两个正激式变换器电路组成，只是它们工作时相位相反；24）铁氧体性能参数是由其本身的材料和体积决定的，因此在任意温度下其饱和磁通密度都是固定不变的；╳25）我们所说的电源的效率就是电源的输出功率对输入功率的比；╳26）为减小滤波电容的等效电阻（ESR），经常用多个电容串联；╳27）电流型控制器用在占空比超过50%的场合时，在电流波形上要加一个斜率补偿器，否则系统不会稳定；28）整流器的导通损耗就是指整流器通过电流时的损耗；╳29） IGBT是功率MOS和双极性晶体管组成的复合器件；30）功率因数 = 有功功率 / （有功功率 + 无功功率）；31）直流滤波扼流圈安装在开关电源的输出侧，以进一步抑制开关电源输出的电压和电流的纹波。
