快钻桥塞工具

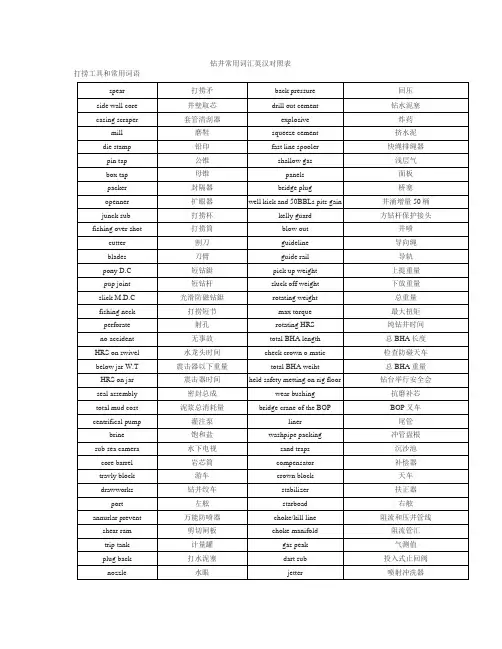

钻井常用词汇英汉对照表打捞工具和常用词语Crown block天车Drilling line大绳Rig floor钻台Monkey board二层台Traveling block游车Top drive顶驱Shackle卡环Elevator吊卡Spud in开钻Spud mud开钻泥浆Safety slips安全卡瓦Sub/adapter接头/短节Kelly方钻杆Drill collar钻铤Drill pipe钻杆Drill string钻柱Lay down the drill pipe甩钻杆Jar震击器Shock absorber减震器Rat hole大鼠洞Mouse hole小鼠洞Fishing tool打捞工具Fishing spear打捞矛Pin公扣Box母扣Safety joint安全接头Safety belt安全带Safety cap/hard hat/helmet安全帽Boots工鞋Flange 法兰Back-up tongs内钳Lead tongs外钳Pneumatic tongs气动大钳Hydraulic tongs液压大钳Driller room司钻房Assistant driller副钻Floorman钻工Rig钻机Wellhead井口Bell Nipple井口喇叭口Fish井下落物Single(pipe)/joint单根Threbble/stand一柱Breaking down/lay down甩单根Make a connection接单根Pneumatic draw works气动绞车Basket吊笼Sling绳套Loosening松开Tightening紧固Change shift换班Tubing hanger油管挂Blowout preventer(BOP)防喷器Accumulator储能器Agitator 搅拌器Ato-muffler消音器Clutch离合器Heavy weight drill pipe(HWDP)加重钻杆Hydraulic valve液压阀Chock line阻流管线Well control manifold井控管汇Pressure relief valve压力释放阀Directional well定向井Conductor隔水套管Casing套管Tubing油管Liner 尾管Run casing下套管Casing size套管尺寸Surface casing表层套管Casing shoe套管靴Casing scraper刮管器Cementing pump固井泵Cementing line固井管线Cementing head水泥头Squeeze cement挤水泥Wait on cementing候凝Cement plug水泥塞Bridge plug桥塞Christmas tree采油树Spanner扳手Hammer锤子Screwdriver改锥Tighten the screw上紧螺丝Loosen the screw松开螺丝Pressure testing试压Leak漏泄Leak off test地漏试验Formation integrity test地漏试验No leaking不漏Electric welding电焊Gas welding气焊Sealing ring密封圈Sidewall井壁Get stuck/sticking卡钻Meet sticking/stick pipe遇卡Free stick解卡Meet resistance遇阻Mud circulation循环泥浆Kick井涌Blowout/gush井喷Lost circulation/lost returns井漏Plugging/sealing堵漏Lost circulation material堵漏材料Lost circulation additives/plugging agent堵漏剂Mud pit泥浆池HI-VIS sweep稠泥浆Mud additive泥浆添加剂Packer封隔器Bit钻头Centralizer/stabilizer扶正器Cuttings岩屑Reaming/redressing划眼Reverse reaming/back reaming/up reaming倒划眼Make-up of string钻具组合Build the pressure憋压Waiting on cement候凝Slurry水泥浆Logging电测Wiper trip通井Coring取芯Coring tool取芯工具Coring bit取芯钻头Formation地层Kill line压井管线Choke line manifold阻流管汇Trip in hole(TIH)/running in hole(RIH)/go in hole(GIH)下钻Pull out of the hole(POOH)起钻Bottom hole assembly(BHA)井底钻具组合Short trip短起Reverse circulation反循环Open the well for gushing放喷Burner燃烧器Hydrogen sulfide/hepatic gas硫化氢Mask防毒面具Measuring tank/trip tank计量罐Separator分离器Desander/sand separator除沙器Shale shaker震动筛Mud pump/slush pump/drilling pump泥浆泵Piston活塞Liner钢套Valve阀门High pressure pipe高压管线Rush to repair抢修Viscosifier增粘剂Diluent稀释剂Stabilizer稳定剂Emulsifying agent乳化剂Disperse agent消油剂Caustic soda烧碱Gravity比重Mud engineer泥浆工程师Geologic engineer地质师Mechanical engineer机械师Drilling engineer钻井工程师Electrical engineer电器师Supervisor监督Captain/shipmaster船长Mudman泥浆工Start pumping开泵Stop pumping停泵Pipe tongs/pipe spanner管钳Thread protector护丝Hose 软管Hook 大钩Ball valve/globe valve球阀Hydrogen氢气Nitrogen氮气Oxygen氧气Overload过载Hatch door舱门Anchor machine锚机Mooring rope带缆绳Anchor chain锚链Fire extinguisher灭火器Fire hydrant消防栓Water tap水龙带Deck甲板Draft line吃水线Helideck飞机甲板Portable water/fresh water淡水Drill water钻井水Ventilation通风设备Thermometer温度计Anemometer风速仪Barometer气压仪Crane boom吊车爬杆Transformer变压器Life boat救生艇Life jacket救生衣Life buoy救生圈Survival suit救生服Safety net安全网Foam fire extinguishing system泡沫灭火系统Co2 hand portable fire extinguisher手提式CO2灭火机Portable dry powder fire extinguish手提式干粉灭火机Fireman’s suit消防服Stretcher担架First aid kit急救箱First aid equipment急救设备Standby boat值班船Towing line拖缆Jack house升降室Condenser冷凝器Fire drill消防演习BOP drill防喷器演习Abandon drill逃生演习Fire alarm system火灾报警系统Variable load可变载荷Paint油漆Crane吊车Brush刷子Welding rod电焊条Remove rust除锈Unload卸载Drop anchor抛锚Gesture手势Signal信号Range light桅灯Lamp signal灯语Flag signal旗语Broadcast广播Barite重晶石Bentonite土粉Cement水泥Tray托盘Rack架Bundle捆Prevent pollution防污Mop拖布Rag 擦布Tie up带缆Cast off解缆Diesel柴油Generator发电机Motor电机Air condition空调Air compressor空压机Fresh water maker造水机Emergency generator应急发电机Fire pump消防泵Fuel pump燃油泵Mud cycle pump泥浆循环泵Distribution room配电间Submersible pump潜水泵Boiler锅炉Ground connection接地Short circuit短路Air button空气开关Electric shock触电Pliers老虎钳Keep away走开Cubic meter立方Square meter平方Water tank水舱Oil tank油舱Ballast tank压。

连续油管钻扫、冲砂防卡分析摘要：目前气田水平井多为可溶桥塞射孔联作工艺，随着气田开发进度的加快，压裂后需尽快钻扫桥塞、冲砂，疏通井筒后尽快投产。

连续油管疏通井眼相比普通油管有着井控风险低、作业进尺快的特点，近年来被越来越多采用。

但连续油管疏通井筒属于非常规工艺，作业过程中遇卡时有发生，受连续油管强度限制，解卡难度大。

本文详细分析了气田连续油管钻扫冲砂遇卡原因、提出了针对性预防措施，为气藏的有效开发奠定了坚实的基础。

关键词：连续油管；钻扫冲砂；东胜气田；监管重点从2021年开始，为加快压裂后试气节奏，连续油管钻扫桥塞、冲砂井次大幅增加，由于连续油管冲砂设计、行业规范中技术措施相对普通油管冲砂不够完善，施工队伍经验不足，施工风险识别、管控体系不成熟，易出现连续油管遇卡，甚至无法解卡切割连续油管转为大修的情况。

通过跟踪连续油管钻扫冲砂作业，总结分析了连续油管防卡优化监管模式，为后续连续油管钻扫冲砂顺利实施打好了基础。

1连续油管遇卡原因分析目前，东胜气田水平井采用可溶桥塞射孔联作工艺压裂的在压后井筒会存在桥塞上的不溶零部件、地层流体带出的压裂砂，部分井出砂量大，水平段可能沉积5-10方压裂砂，造成冲砂遇卡风险较高。

经统计分析，连油遇卡主要原因有：（1）井筒原因。

经统计，水平井冲砂遇卡共同点：冲过水平段中部位置后短起至距离A靶点300m左右位置遇卡。

分析原因可能为：水平段的砂子靠近A靶点时运动轨迹先下降后上升，下降过程中排量不足易导致砂子下沉，快速堆积，造成砂卡；工具串中冲砂工具直径较大，短起时工具与连油的台阶处会堆积砂子，加大遇卡风险；水平段的砂子被液体冲刷后悬浮在井筒中，井筒压裂过的炮眼漏出，液体漏失量可能会大幅增加，短起返排排量容易降低。

（2）地层原因。

砂卡井普遍漏失量较大，因液体大量漏失导致返出排量低于临界携屑排量，砂子沉降后连油遇卡；地层漏失较难预测，压后短期停喷的井、短期见气的井漏失量都有可能较大；地层漏失呈动态变化，钻冲至某个位置可能漏失量突然增大，如果不能及时发现并采取措施，就可能导致连续油管遇卡。

分簇射孔一复合桥塞联作分段压裂技术-工程论文分簇射孔一复合桥塞联作分段压裂技术慕光华成随牛冯滨随着国内页岩气、致密油气的开发，在水平井施工中，分簇射孔一复合桥塞联作的分段压裂开发模式得到广泛应用。

与其他开发模式相比，它具有可实现大排量注入、分簇射孔、分段体积压裂和作业效率高等优点。

分簇射孔一复合桥塞的分段压裂的核心技术为水力泵送工艺技术、多级点火分簇射孔技术、快钻复合桥塞技术、滑溜水多段体积压裂技术。

前三项技术由射孔施工队伍承担完成。

分簇射孔一复合桥塞分段压裂示意图将水平井段分成若干段（一段的控制距离为100〜150m ），第一段采用油管、连续油管及电缆爬行器进行射孔后压裂，其他段采用分簇射孔-复合桥塞联作工艺技术施工。

用电缆将联作仪器串下入井内，在大斜度及水平井段用水力泵送的方式推进，即水力泵送工艺技术。

首先用复合桥塞封堵前一段，再对本段进行分簇射孔，起出联作仪器串，再对该段进行体积压裂施工。

联作仪器串示意图多级点火分簇射孔技术是将串接的电缆射孔器和桥塞座封工具下放到预定射孔位置后，从底部逐级进行分层点火。

主要通过两种方式来实现：分簇射孔一复合桥塞联作分段压裂技术一是采用压力机械开关装置，由下部射孔枪起爆后，产生的爆炸压力推动机械开关闭合，接通上部射孔枪雷管的原理，实现电缆分级射孔。

如果某级压力开关未闭合，则本级和后级射孔器无法点火起爆。

二是利用可编码的电子开关技术，通过地面仪器控制可编码电子开关，有选择地将雷管与电缆缆芯导通，完成分级点火。

特点是可以串接数量比较多（10〜20级）的下井射孔器，跳过故障级对后一级进行点火，提高分簇射孔的下井一次成率。

多级点火分簇射孔还具有以下特点：电缆传输+液体推送+座封桥塞+分级起爆多根射孔枪，每级分2〜6簇射孔，每簇长度0.46〜0.77m，簇间距20〜30m。

快钻复合桥塞是从常规铸铁桥塞发展而来，通常采用连续油管或电缆水力泵入下入方式。

技术特点是采用分级点火联作施工，先坐封复合桥塞，后进行分簇射孔。

浅析分簇射孔—复合桥塞联作分段压裂技术分析作者：刘刚来源：《中国科技博览》2019年第09期[摘要]伴随着我国对页岩气、致密油气的开发，分簇射孔_复合桥塞联作的分段压裂开发模式在一些领悟得到了广泛的应用，其中应用比较广泛的是在水平井施工中。

分段压裂开发模式与其它开发模式相比有很多优点，比如可以大排量注入、分簇射孔、分段体积压裂、工作效率高等。

[关键字]分簇射孔；分段体积压裂；应用；优点中图分类号：TE934.2 文献标识码：A 文章编号：1009-914X（2019）09-0029-01一、分簇射孔—复合桥塞联作分段压裂技术的主要内容分簇射孔复合桥塞的分段压力的核心技术主要有四种，分别是水力泵送工艺技术、多极点火分簇射孔技术、快钻复合桥塞技术、滑溜水多段体积压裂技术，其中水力泵送工艺技术、多极点火簇射孔技术、快钻复合桥塞技术都是由射孔施工队伍来完成的。

分簇射孔符合桥塞分段压裂的工作过程包括，要将水平井段分成若干段，确保每一段的距离为一百到一百五十米。

第一段和其他段采用的施工方式不同。

第一段采用的是油管、连续油管及电缆爬行器进行射孔，然后在对其压裂，其他段采用的是分簇射孔复合桥塞联作工艺技术施工。

具体的施工工作包括，先用电缆把联作仪器串入到井内，然后需要把串入井内的联作仪器进行推进，推进的动力是大斜度或者是水平井段用力水泵，水平井段用力水泵也可以称为水力泵送工艺技术。

这个技术需要封堵前一段，采用的是复合桥塞，然后对封堵的这一段儿进行分簇射孔，需要将联作仪器串起出，最后对该段进行体积压裂施工。

多级点火分簇射孔技术要将电缆射孔器和桥塞坐封工具放到确定的舍孔位置，其中电缆射孔器是串接方式。

然后从底部逐级进行分层点火。

多级点火分簇射孔技术主要有两种方式，分别是分簇射孔复合桥塞分段压裂技术和利用可编码的电子开关技术。

分簇射孔复合桥塞联作分段压裂技术采用的开关装置是压力机械，下部射孔枪起爆后，产生的爆炸压力可以推动机械开关，让开关完成相应的工作，开关闭合后会接通射孔抢雷管，这时接通的射孔枪雷管是上部的，这个过程实现了电缆的分级射孔。

页岩气压裂一、百度词条：页岩气压裂二、目录：1.页岩气压裂简介2.页岩气压裂的技术发展3.页岩气压裂体系4.页岩气压裂设备制造三、页岩气压裂简介：1.页岩气概况：页岩气在全球范围内分布广泛，且开发潜力巨大。

20世纪90年代以来，美国、加拿大等北美国家页岩气勘探取得成效，开发技术趋于成熟。

据测算，全球页岩气资源量约为456×1012m³。

页岩气的勘探开发使美国天然气储量增加了40%。

2010年美国页岩气产量接近1000×108m³，约占美国当年天然气总产量的20%，页岩气已经成为美国主力气源之一。

国内页岩气的勘探开发尚处于起步阶段，但是发展迅速。

是继美国、加拿大之后，第三个勘探开发页岩气的国家。

目前已经在中国渤海湾及松辽、四川和吐哈等盆地发现了高含有机炭的页岩。

据预测，中国页岩气潜在资源量大于30×1012m³，开发潜力巨大。

2.页岩气压裂技术概况：页岩储层具有低孔特征和极低的基质渗透率,因此压裂是页岩气开发的主体技术。

目前, 北美页岩气逐渐形成了以水平井套管完井、分簇射孔、快速可钻式桥塞封隔、大规模滑溜水或“滑溜水+ 线性胶”分段压裂、同步压裂为主, 以实现“体积改造”为目的的页岩气压裂主体技术。

了解北美地区页岩气储层特点和开发技术, 加快技术研发和应用力度, 尽快形成和配套适应我国页岩气压裂技术应用的基础理论与技术系列, 对于加快我国页岩气勘探开发步伐有着重要的现实意义。

四、页岩气压裂的技术进展页岩气储层必须经压裂才能形成工业气流。

页岩气储层的压裂改造工艺、加砂规模等都与常规压裂改造有明显不同。

不同区块页岩储层特性各不相同, 并不是所有的页岩都适合滑溜水、大排量压裂施工[ 7] 。

脆性地层( 富含石英和碳酸盐岩) 容易形成网络裂缝, 而塑性地层( 黏土含量高) 容易形成双翼裂缝, 因此不同的页岩气储层所采用的工艺技术和液体体系是不一样的, 要根据实际地层的岩性、敏感性和塑性以及微观结构进行选择。

泵送桥塞分段体积压裂技术的研究及现场应用摘要：泵送桥塞是一种近年来发展的压裂改造新工具，在致密性油气藏中应用广泛。

致密性油气藏具有低孔、低渗、天然裂缝不发育等特征，完井方式通常以水平井完井为主。

在致密性水平井体积压裂改造中，泵送桥塞工艺有着很大的优势，其分隔、射孔一体技术满足了致密性油气藏水平井改造所需要的大排量、大液量等施工参数。

为该种油气藏的改造开发提供了一套完备的方式方法。

关键词：致密油泵送桥塞体积压裂水平井引言随着我国油气田勘探开发的深入，常规油气产量有逐步递减的趋势。

美国致密油的突破性进展给我国的致密性（低渗透）油气藏开发给予了重要启示。

我国油气勘探开发也将逐步向致密性油气藏方向发展。

2013年2月完钻的任密1H井是华北油田公司一口致密性油藏水平井。

其地质特点为储层岩性复杂，以泥质粉砂岩，砂岩为主。

储层低孔、低渗，天然裂缝不发育，总体属低孔、低渗致密油储层。

任密1H井多段改造提高裂缝长度，体积改造是该井获得突破的关键。

该井采用泵送桥塞，分段改造工艺，压裂过程中采取先进行酸化处理，后添加转向剂的体积压裂技术，实现体积改造最大化和低成本经济开发的目标，为国内致密性油气藏开发提供了可借鉴的成功案例。

一、泵送桥塞工艺1.泵送桥塞泵送桥塞是一种近年来发展的压裂改造新工具，在国外致密性油气藏中广泛应用，哈里伯顿、贝克休斯、斯伦贝谢、威德福等公司都有该工具的研发与使用。

尤其是在致密油气藏水平井压裂上具有很大优势，逐步替代了传统的封隔工具，为水平井压分层改造提供了更好的选择。

泵送桥塞工具主体由电缆、射孔枪、坐封工具、封隔器构成。

桥塞中心具有球碗结构，坐封完毕投球封堵，如图1所示。

泵送桥塞投放前预置在井口防喷管串内，开启井口后，尾部拖带电缆投入光套管。

当到达一定井斜位置，靠其自身重力无法克服外部阻力时，与地面泵车配合，采用泵送方式，泵送到设计位置，进行点火作业，炸药推动坐封工具内液压缸坐封，坐封后坐封工具与桥塞脱离。

连续油管钻塞因井内漏失严重造成砂埋解决方法梁伟明发布时间：2021-07-22T08:45:27.613Z 来源：《论证与研究》2021年5期作者：梁伟明[导读] 摘要：近年来，随着连续油管设备和管串的国产化，其成本开始大幅度降低。

连续油管作业越来越被各大油田和作业公司所接受和重视，其应用越来越广泛。

特别是，伴随近年来页岩气开发风潮的来临，除连续油管液氮气举、冲砂等常规连续油管作业增多以外，依托连续油管作业技术开发出的新型页岩气分段压裂技术如雨后春笋般地纷纷出现，如连续油管可钻桥塞分段压裂技术，连续油管带底封喷砂射孔压裂技术等等。

这些作业通常是在水平井作业，梁伟明（中石化华北石油工程有限公司井下作业分公司 河南省 郑州市 450042）摘要：近年来，随着连续油管设备和管串的国产化，其成本开始大幅度降低。

连续油管作业越来越被各大油田和作业公司所接受和重视，其应用越来越广泛。

特别是，伴随近年来页岩气开发风潮的来临，除连续油管液氮气举、冲砂等常规连续油管作业增多以外，依托连续油管作业技术开发出的新型页岩气分段压裂技术如雨后春笋般地纷纷出现，如连续油管可钻桥塞分段压裂技术，连续油管带底封喷砂射孔压裂技术等等。

这些作业通常是在水平井作业，使用大直径工具，发生连续油管遇卡的风险比常规连续油管作业大幅度增加。

因此，对连续油管遇卡时，如何解卡的方法总结显得特别重要，这样才能保证解卡的正确性和有效性，降低作业的安全风险，减少连续油管断裂事故的发生，节约成本。

关键词：连续油管；钻塞；漏失；解决方案一、连续油管遇卡的原因分析当提升连续油管所需要的上提力超过其屈服强度的80%时，这种情况被定义为连续油管遇卡。

连续油管遇卡的原因有很多，归纳起来主要有：（1）洗井、冲砂或钻塞时，泵注出现问题，或者钻过一个塞井内漏失严重，发生固体杂质在循环上升过程中出现沉降而引起的遇卡；（2）大直径工具在下井过程中，由于井筒变形或井筒出现堵塞物，速度过快，阻力意外增加，没有及时刹车而出现的遇卡；案例 2018年连续油管在钻塞过程中出现井内严重漏失，地面液体用完还无出现返排，造成了砂埋。

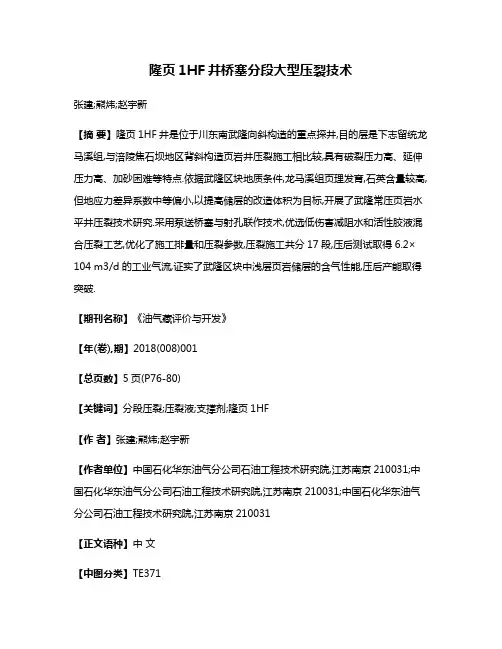

隆页1HF井桥塞分段大型压裂技术张建;熊炜;赵宇新【摘要】隆页1HF井是位于川东南武隆向斜构造的重点探井,目的层是下志留统龙马溪组,与涪陵焦石坝地区背斜构造页岩井压裂施工相比较,具有破裂压力高、延伸压力高、加砂困难等特点.依据武隆区块地质条件,龙马溪组页理发育,石英含量较高,但地应力差异系数中等偏小,以提高储层的改造体积为目标,开展了武隆常压页岩水平井压裂技术研究.采用泵送桥塞与射孔联作技术,优选低伤害减阻水和活性胶液混合压裂工艺,优化了施工排量和压裂参数,压裂施工共分17段,压后测试取得6.2× 104 m3/d的工业气流,证实了武隆区块中浅层页岩储层的含气性能,压后产能取得突破.【期刊名称】《油气藏评价与开发》【年(卷),期】2018(008)001【总页数】5页(P76-80)【关键词】分段压裂;压裂液;支撑剂;隆页1HF【作者】张建;熊炜;赵宇新【作者单位】中国石化华东油气分公司石油工程技术研究院,江苏南京210031;中国石化华东油气分公司石油工程技术研究院,江苏南京210031;中国石化华东油气分公司石油工程技术研究院,江苏南京210031【正文语种】中文【中图分类】TE371隆页1HF井是中国石化华东油气分公司在重庆武隆区块的第一口页岩气重点预探井。

该井于2015年10月7日顺利完钻，完钻井深4 378 m，垂深3 498.98 m，水平井段长1 317 m，钻遇龙马溪组下部及五峰组地层优质页岩37 m，钻探目的是落实武隆向斜常压页岩气产能，评价五峰—龙马溪组优质页岩段页岩产能，实现盆外页岩气勘探突破。

认真分析武隆区块向斜构造及地质特征，借鉴江汉涪陵产建区成功经验，结合国内外相关研究成果，优化适合的压裂工艺参数。

在分析页岩压裂改造技术难点的基础上[1-5]，评价隆页1HF井页岩储层可压性，筛选、评价适用的压裂液体系和支撑剂，改进施工工艺，以形成缝网、扩大泄气面积为目标，确定压裂工艺。

可溶桥塞在南川页岩气田的应用研究夏海帮【摘要】为解决页岩气水平井分段压裂使用连续油管钻复合桥塞时容易遇卡、强磁打捞次数多、工时长等问题,对可溶桥塞的结构和溶解原理进行了深入分析,并根据影响可溶桥塞压裂性能和溶解性能的关键因素,优选了不同耐温性能的可溶桥塞在南川页岩气田进行现场试验.试验结果表明,可溶桥塞在温度112℃下可承压差70 MPa,耐温93℃的桥塞可完全溶解,耐温120℃的桥塞只能部分溶解,与传统复合桥塞相比,单井可节约成本108.7万元.最后得出了影响可溶桥塞压裂性能和溶解性能的主要因素有温度、溶液矿化度和溶解时间,矿化度越高、温度越高,可溶桥塞溶解速率越快,尤其井温对可溶桥塞的溶解效果至关重要.并验证了可溶桥塞在页岩气井分段压裂中的可行性和经济性,对页岩气井压裂施工降本增效有良好的推广应用价值.【期刊名称】《油气藏评价与开发》【年(卷),期】2019(009)004【总页数】5页(P79-82,88)【关键词】南川页岩气田;井温;可溶桥塞;分段压裂;降本增效【作者】夏海帮【作者单位】中国石化华东油气分公司南川页岩气项目部,重庆408400【正文语种】中文【中图分类】TE37南川页岩气田南川区块是华东油气分公司在重庆市境内的主要页岩气勘查区块，计划“十三五”“十四五”期间在南川区块累建产能3.2×109m3[1]。

泵送桥塞射孔联作工艺是页岩气井大规模水力加砂分段压裂过程中的重要一环，采用复合桥塞射孔联作可以一趟快速完成桥塞坐封和地层射孔，是目前国内外进行页岩气藏开发使用的重要储层改造技术[2-3]，通过国内外学者和科研机构的大量攻关试验，复合桥塞已经完全实现了国产化，并已在南川页岩气田使用20余井次。

但是采用复合桥塞压裂施工后，需通过连续油管钻除并对井筒进行多次强磁打捞处理，才能为后续的采气工艺提供合格的井筒条件。

尽管国产化的复合桥塞降低了工具成本，但随着勘探开发的进行，三维井眼、长水平段、上翘型水平井逐渐增多[4]，井眼轨迹控制难度增加，作业难度也随之增加，使用连续油管钻复合桥塞时易遇卡、强磁打捞次数增多、工时延长等问题凸显[5-6]。

页岩气水平井泵送桥塞射孔联作常见问题及对策刘祖林;杨保军;曾雨辰【摘要】泵送桥塞+射孔联作分段压裂近年来在国内外页岩气藏及致密气藏开发中广泛应用。

在页岩气水平井泵送桥塞射孔联作分段压裂实践中遇到了泵送桥塞因压力高而不能泵送、桥塞坐封不丢手、桥塞坐封时电缆不点火、电缆点火后桥塞不坐封、射孔枪不响或2簇射孔只射1簇、连续油管射孔意外丢手等各种问题。

针对所出现的问题进行原因分析，制定了防范措施和解决方案，现场实施后各页岩气井水平井段的压裂改造施工得以完成，所取得的经验和教训可供今后同类井施工借鉴和参考。

%In recent years, the pumping bridge plug and clustering perforation technique has been widely used in staged fracturing of shale gas and tight gas reservoirs at home and abroad. In practical operations in horizontal shale gas wells, various problems have been found, such as failed pumping or release of pumping bridge plug due to high pressure, plug setting without cable igniting, plug not set after cable igniting, dumb shooting of the perforating gun or only 1 of 2 clusters shot, and accidental release in coiled tubing perforat-ing. Based on cause analysis for these problems, appropriate preventive measures and solutions are proposed. They have been applied practically to facilitate the fracturing treatment of horizontal shale gas wells. The experiences and lessons thereof will be meaningful references for staged fracturing operations in similar wells.【期刊名称】《石油钻采工艺》【年(卷),期】2014(000)003【总页数】4页(P75-78)【关键词】页岩气;水平井;泵送桥塞射孔联作;事故处理;预防措施【作者】刘祖林;杨保军;曾雨辰【作者单位】中原石油工程有限公司井下特种作业公司，河南濮阳 457164;中原石油工程有限公司井下特种作业公司，河南濮阳 457164;深圳市百勤石油技术有限公司，广东深圳 518054【正文语种】中文【中图分类】TE357.1页岩储层具有典型的低孔低渗物性特征，国外页岩气开发的成功经验表明，水平井及分段大型压裂改造是页岩气开发的主体技术［1-3］。

河南省科技进步奖公示内容（2018年度）一、项目名称机械堵水系列技术二、推荐单位南阳市科学技术局三、推荐等级叁等四、项目简介针对油田开发后期，丢手管柱封堵有效率低，大斜度、水平井等复杂结构井增多，多级堵水管柱解封难度大等问题，研究的一项机械堵水系列技术。

该技术适用于厚油层内非均质严重，油层水淹状况复杂，剩余油潜力的认识与挖潜的难度大，经济有效开发提高采收率工艺方面，尤其适用于丢手堵水及复杂结构井多级堵水。

1、发明了液力可取式桥塞堵水技术。

研制出HNY441封隔器、HNY341封隔器等配套工具，有效地解决了丢手堵水中的锚定问题、解封困难问题，可实现封隔器逐级可靠坐封，分布解封、解卡，实现了对任意层位的丢手封堵，提高了丢手堵水的工艺成功率和密封成功率。

2、研发了大斜度井丢手堵水技术。

研制的大斜度井液压管底开关、液开式丢手接头、液压助力器等配套工具，解决了60°以上大斜度井及水平井丢手脱开困难和大井斜段解封难等问题，提高了机械封堵的工艺成功率，为大斜度井稳油控水提供了有力保障。

3、发明了快钻复合桥塞堵水技术。

突破了常规井下工具用金属制备的思维定式，采用二次成型工艺技术，研制出一种新型复合材料，并发明了一种耐温150℃，耐压70Mpa，钻除时间短的复合桥塞，解决了复杂结构井的堵水需求，为地质认识油藏提供了有力的手段。

五、推广应用情况成果在河南等油田现场应用417井次，一次丢手堵水成功率达到100%，一次解封成功率达到100%；封堵有效率达到了96%；封堵有效期平均3年；复合桥塞钻除成功率100%。

累计增油51192吨，降水159313m3，创产值10457万元，创效益3248万元，取得了显著经济效益，为河南油田东部老区稳油控水及提高采收率提供了技术支撑，同时也为河南省及南阳市的经济社会发展做出了贡献。

六、曾获科技奖励情况该项目获得南阳市2016年度科技进步一等奖。

七、主要完成单位及创新推广贡献主要完成单位：中国石油化工股份有限公司河南油田分公司主要创新推广贡献：1、组织开展总体方案设计，讨论确定了液力可取式机械堵水工艺、大斜度井丢手堵水工艺、快钻复合桥塞堵水工艺研究思路，确保了项目研究方向正确。

Q/CNPC－CY四川石油管理局企业标准Q/CNPC×××－×××——————————————————————————————————————————下桥塞技术规范200 -××-××发布 200 -××-××实施四川石油管理局发布Q/CNPC-CY xxxx-xxxx前言试油修井工作是一项技术性强的工作，随着试油修井技术和工艺的不断发展，对试油修井工艺的操作规程，也需相应地完善和修正。

本标准由四川石油管理局、西南油气田分公司提出。

本标准由四川石油管理局钻井专业标准化技术委员会归口。

本标准由四川石油管理局批准。

主要起草单位：四川石油管理局川东钻探公司。

主要起草人：黄洪秦刚徐茂荣张恒勇陈勇何昀宾花仁敬Q/CNPC-CY xxxx-xxxx目次1 范围 (1)2 规范性引用件 (1)3 下机械桥塞 (1)4 下电缆桥塞 (2)下桥塞技术规范1 范围本标准规定了油气井下桥塞封闭的实施条件、施工设计、施工前准备、地面装备配置、施工作业及健康、安全与环境保护等内容。

本标准适用于四川油气田试油、试气、修井作业。

2 规范性引用文件下列文件中包含的条文，通过在本规定中引用而构成为本规定的条款。

在规定出版时，所示版本均为有效。

所有标准都会被修订，使用本规定的各方应探讨使用下列文件最新版本的可能性。

SY/T 5981 探井试油作业规程SY/T 6013 常规试油资料录取规范SY/T 6228 油气井钻井及修井作业职业安全的推荐作法SY/T 5299 电缆式桥塞作业规程Q/CNPC-CY574 试油工程技术规程3 下机械桥塞3.1 井筒准备3.1.1 应有套管钢级、壁厚、内径、套管单根长度，试压等资料。

3.1.2 下桥塞前必须用通井规通井，用刮管器对桥塞座封井段进行刮管，并循环洗井。

水平井泵送桥塞+ 射孔联作技术常见问题列举及解决方案分析作者：杨维博，等来源：《中小企业管理与科技·上中下旬刊》 2015年第10期杨维博1 王友勇2 霍红星31.北方斯伦贝谢油田技术（西安）有限公司陕西西安710065；2.浙江省岩土基础公司浙江宁波315000；3.西安近代化学研究所陕西西安710065摘要：随着我国重庆、四川等地页岩气的开采，泵送桥塞电缆射孔联作分段压裂技术被广泛应用，在该工艺施工过程中会出现压力泄漏、电缆变形遇卡、无法正常泵送射孔工具串、桥塞不坐封、坐封桥塞后未丢手、桥塞坐封丢手后无法射孔、电缆头脱落及泵送压力过高等问题，对于列举的各种问题的解决方案本文中做了简单总结。

关键词：水平井；泵送桥塞射孔连作；问题列举；解决方案1 概述国外长久以来的成功经验告诉我们，水平井及分段压裂技术是改造水平井储层的有效技术[1]，泵送桥塞+电缆分簇射孔技术在众多的水平井分段压裂技术中以其施工速度快，成本低廉，现场设备操作简单，可灵活调整射孔枪簇深度等优势被广泛应用于页岩气藏及致密气藏，在我国重庆焦石坝、四川威远、宜宾、甘肃泾川及陕西延安等地均有应用。

但其在施工过程中也出现了许多问题，对施工进度、质量等造成了一定的影响，因此如何对出现的问题进行分析并能快速有效的解决显得尤为关键[2]。

2 泵送桥塞电缆射孔联作分段压裂技术工艺过程先通井、刮管，确保井筒内干净、通畅。

利用连续油管、爬行器或有油管传输将射孔枪下入井筒至指定位置，进行第一段射孔。

起出射孔枪，光套管压裂第一段。

通过电缆连接射孔枪和桥塞，利用压裂车泵送到位，电点火坐封桥塞，上提电缆至射孔位置射孔，起出电缆和射孔枪，压裂第二段。

重复第二段下桥塞坐封、射孔、压裂过程，依次完成后面各段压裂。

各段压裂完成后，用连续油管钻掉桥塞进行排液、生产。

对于带通道桥塞，可以先排液生产再钻桥塞[3]。

3 泵送桥塞电缆射孔联作分段压裂施工过程中存在的问题及解决方案3.1 压力泄漏在电缆射孔作业期间，下放或上起时，配有专职人员观察井口压力，一旦发生压力泄漏，则会有多种可能性，立即采取以下措施：淤停止电缆运动，如果有泵入作业，通知立即停泵；于观察泄漏点；a 如果发生在井口密封注脂控制头———则调高密封脂注入压力，加快注入速度，补充密封脂或者空气压缩机压力；———必要时关闭三闸板防喷器；———更换注入口；———打开三闸板防喷器，观察有无压力泄漏，若再无压力泄漏，则慢慢活动电缆，确认正常后转入正常作业程序；b 如果压力泄漏点发生在防喷管，关闭三闸板防喷器，拆开防喷管，检查更换密封圈。

1．单点定向此方法只适用造斜点较浅的情况，通常井深小于1000米。

因为造斜点较深时，反扭角很难控制，且定向时间较长。

施工过程如下：（l）下入定向造斜钻具至造斜点位置（注意：井下马达必须按厂家要求进行地面试验）。

（2）单点测斜，测量造斜位置的井斜角，方位角，弯接头工具面；（3）在测斜照相的同时，对方钻杆和钻杆进行打印，并把井口钻杆的印痕投到转盘面的外缘上，作为基准点；（4）调整工具面（调整后的工具面是：设计方位角十反扭角）。

锁住转盘、开泵钻进；（5）定向钻进。

每钻进2～4个单根进行一次单点测斜，根据测量的井斜角和方位角及时修正反扭矩的误差，并调整工具面；（6）当井斜角达到8～10度和方位合适时，起钻换增斜钻具，用转盘钻进。

在单点定向作业中要注意：①在确定了反扭角和钻压后，要严格控制钻压的变化范围，通常在预定钻压±千牛（2吨）内变化；②每次接单根时，钻杆可能会转动一点，注意转动钻杆的打印位置至预定位置；③如果调整工具面的角度较大（＞90度），调整后应活动钻具2～3次（停泵状态），以便钻杆扭矩迅速传递。

第六节方位调整段轨迹控制一、什么时候需要下动力钻具调整井眼轨迹（1）井眼的方位角不符合设计要求时。

（2）利用转盘钻已经达不到合理调整井眼井斜角和方位角的要求时。

（3）井眼的井斜角不符合设计要求时（转盘钻钻具组合已经达不到要求）。

二、下入什么样的钻具组合进行井身轨迹调整：根据井眼轨迹调整所需要的造斜率来决定下入的钻具组合，一般来说需要按造斜率的大小来选择钻具组合：造斜率在10°～15°/100米之间可以下入弯接头的钻具组合来完成。

造斜率在15°～30°/100米之间可以下入单弯的钻具组合来完成。

造斜率在30°～45°/100米之间可以下入双弯的钻具组合来完成。

（目前改进了的单弯造斜率已有所提高）一般情况：30°/1000米左右，但也有其他情况，反扭角不仅仅是受到钻压的影响，还受到井眼光滑程度的影响等等。
