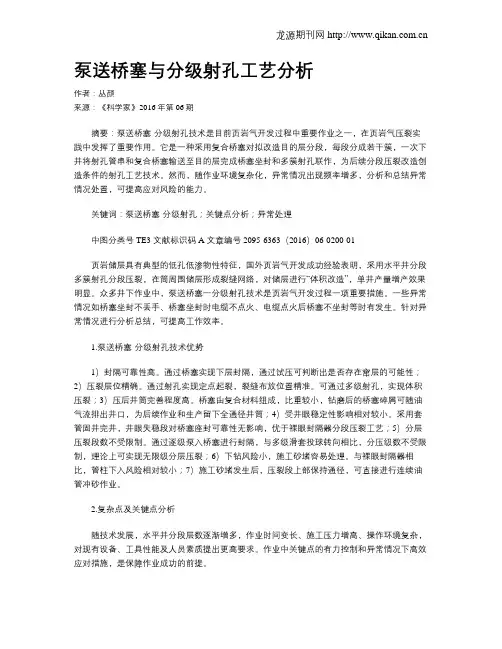

泵送桥塞与分级射孔工艺分析作者：丛颜来源：《科学家》2016年第06期摘要：泵送桥塞-分级射孔技术是目前页岩气开发过程中重要作业之一，在页岩气压裂实践中发挥了重要作用。

它是一种采用复合桥塞对拟改造目的层分段，每段分成若干簇，一次下井将射孔管串和复合桥塞输送至目的层完成桥塞坐封和多簇射孔联作，为后续分段压裂改造创造条件的射孔工艺技术。

然而，随作业环境复杂化，异常情况出现频率增多，分析和总结异常情况处置，可提高应对风险的能力。

关键词：泵送桥塞-分级射孔；关键点分析；异常处理中图分类号TE3 文献标识码A 文章编号2095-6363（2016）06-0200-01页岩储层具有典型的低孔低渗物性特征，国外页岩气开发成功经验表明，采用水平井分段多簇射孔分段压裂，在筒周围储层形成裂缝网络，对储层进行“体积改造”，单井产量增产效果明显。

众多井下作业中，泵送桥塞一分级射孔技术是页岩气开发过程一项重要措施。

一些异常情况如桥塞坐封不丢手、桥塞坐封时电缆不点火、电缆点火后桥塞不坐封等时有发生。

针对异常情况进行分析总结，可提高工作效率。

1.泵送桥塞-分级射孔技术优势1）封隔可靠性高。

通过桥塞实现下层封隔，通过试压可判断出是否存在窜层的可能性；2）压裂层位精确。

通过射孔实现定点起裂，裂缝布放位置精准。

可通过多级射孔，实现体积压裂；3）压后井筒完善程度高。

桥塞由复合材料组成，比重较小，钻磨后的桥塞碎屑可随油气流排出井口，为后续作业和生产留下全通径井筒；4）受井眼稳定性影响相对较小。

采用套管固井完井，井眼失稳段对桥塞座封可靠性无影响，优于裸眼封隔器分段压裂工艺；5）分层压裂段数不受限制。

通过逐级泵入桥塞进行封隔，与多级滑套投球转向相比，分压级数不受限制，理论上可实现无限级分层压裂；6）下钻风险小，施工砂堵容易处理。

与裸眼封隔器相比，管柱下入风险相对较小；7）施工砂堵发生后，压裂段上部保持通径，可直接进行连续油管冲砂作业。

2.复杂点及关键点分析随技术发展，水平井分段层数逐渐增多，作业时间变长、施工压力增高、操作环境复杂，对现有设备、工具性能及人员素质提出更高要求。

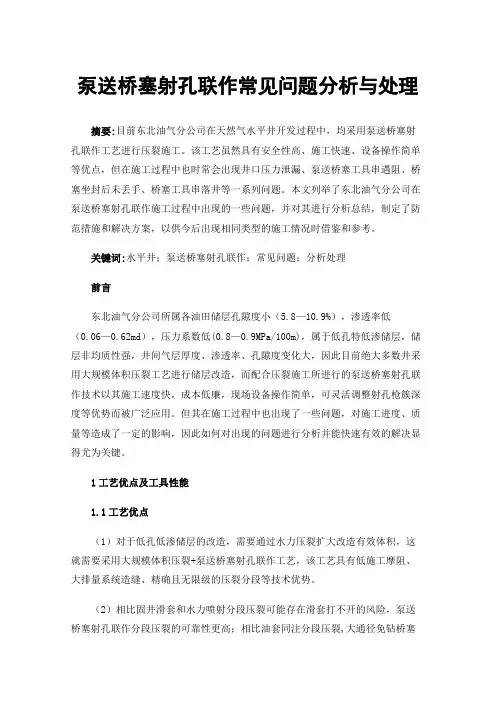

泵送桥塞射孔联作常见问题分析与处理摘要:目前东北油气分公司在天然气水平井开发过程中，均采用泵送桥塞射孔联作工艺进行压裂施工。

该工艺虽然具有安全性高、施工快速、设备操作简单等优点，但在施工过程中也时常会出现井口压力泄漏、泵送桥塞工具串遇阻、桥塞坐封后未丢手、桥塞工具串落井等一系列问题。

本文列举了东北油气分公司在泵送桥塞射孔联作施工过程中出现的一些问题，并对其进行分析总结，制定了防范措施和解决方案，以供今后出现相同类型的施工情况时借鉴和参考。

关键词:水平井；泵送桥塞射孔联作；常见问题；分析处理前言东北油气分公司所属各油田储层孔隙度小（5.8—10.9%），渗透率低（0.06—0.62md），压力系数低(0.8—0.9MPa/100m)，属于低孔特低渗储层，储层非均质性强，井间气层厚度、渗透率、孔隙度变化大，因此目前绝大多数井采用大规模体积压裂工艺进行储层改造，而配合压裂施工所进行的泵送桥塞射孔联作技术以其施工速度快，成本低廉，现场设备操作简单，可灵活调整射孔枪簇深度等优势而被广泛应用。

但其在施工过程中也出现了一些问题，对施工进度、质量等造成了一定的影响，因此如何对出现的问题进行分析并能快速有效的解决显得尤为关键。

1工艺优点及工具性能1.1工艺优点（1）对于低孔低渗储层的改造，需要通过水力压裂扩大改造有效体积，这就需要采用大规模体积压裂+泵送桥塞射孔联作工艺，该工艺具有低施工摩阻、大排量系统造缝、精确且无限级的压裂分段等技术优势。

（2）相比固井滑套和水力喷射分段压裂可能存在滑套打不开的风险，泵送桥塞射孔联作分段压裂的可靠性更高；相比油套同注分段压裂,大通径免钻桥塞分段压裂后不需要钻塞，能够保证井筒通径；相比油管卡封压裂，泵送桥塞射孔联作分段压裂能实现不限级改造，大幅提高改造体积。

（3）泵送桥塞分段压裂工艺采用射孔、压裂联作方式，相比常规油管卡封压裂工艺能大幅提高施工时效。

1.2泵送桥塞射孔联作工具串结构及桥塞性能参数（1）工具串结构东北油气分公司目前在泵送桥塞射孔联作压裂施工过程中多采取精细分层，一段多簇方式射孔。

泵送射孔与快钻桥塞联作作业规程Operating regulations of pumping-conveyed plug setting and clustering perforating编号：HSE W3001-2014编制：彭兆强审核：姚志中批准：任延忠2014-10-28发布2014-10-30实施西安通源石油科技股份有限公司前言本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由中原石油工程有限公司测井专业标准化委员会提出并技术归口。

本标准起草单位：西安通源石油科技股份有限公司。

标准主要起草人：彭兆强、姚志中。

泵送射孔与快钻桥塞联作作业规程1范围本标准规定了水平井水力泵送射孔与快钻桥塞联作施工的作业条件、作业准备、现场作业程序和HSE要求。

本标准适用于水平井水力泵送射孔与快钻桥塞联作施工过程控制和现场监督。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

SY/T 5325-2005 射孔施工及质量监控规范SY/T 5726-2004 石油测井作业安全规程Q/SH 1025 0473-2007 电缆输送射孔施工作业规程Q/SH 1025 0686.3-2010 测井作业安全规程第3部分：射孔作业Q/SH 0291-2009 射孔作业质量控制规范3施工条件3.1资料要求相关单位应予提供泵送射孔与快钻桥塞联作施工通知单、测井综合图、固井质量测井图、井斜数据表（连斜测井图）、套管程序表、《XX井易钻桥塞分段压裂/完井试油（试气）工程设计》。

3.2设备要求3.2.1绞车1台(配备φ8mm单芯电缆1盘，长度大于5500m)；3.2.2数控射孔系统1套、可选择正负供电点火面板1套（或电子选发点火系统1套）；3.2.3天滑轮张力计1个、地滑轮张力计1个；3.2.4绞车面板（可现实深度、张力）1套；3.2.5射孔工程车1台；3.2.6井口电缆防喷装置1套（至少耐压70MPa，防喷管长度至少15米，配备各规格的转换法兰）。

·中石化经纬有限公司中原测控公司河南濮阳 457001摘要:水平井泵送桥塞-射孔作业过程中容易出现“砂卡”现象，如何避免“砂卡”是目前急需解决的技术难题。

对造成“砂卡”的原因进行分析，简要叙述“砂卡”处理方法。

通过减少密封脂的注入量、降低井筒残留压裂砂、优化阻流管结构降低泵送过程中“砂卡”发生的概率。

关键词:泵送射孔,“砂卡”,水平井,阻流管引言随着我国页岩气勘探开发的发展，泵送桥塞-射孔作业被广泛应用于水平井分段压裂技术中。

由于泵送桥塞-射孔作业施工过程中井口处于高压状态。

为了满足电缆施工要求，需要在井口安装一套电缆防喷装置，如图1-1电缆在防喷装置中的运行示意图。

在施工过程中，如果上提电缆时张力持续增加，停止上提电缆缓慢下放电缆，控制头上端电缆无下行迹象，则判断为电缆在阻流管内发生了“砂卡”。

“砂卡”发生后进行解卡处理工序复杂，风险高，耽误施工进度，直接影响下一步压裂施工进度。

图1-1 防喷装置示意图1“砂卡”的原因在起下电缆的过程中电缆吸附防喷管中堆积的密封脂，密封脂粘附井筒内悬浮的压裂砂进入电缆与阻流管之间的间隙，压裂砂在阻流管与电缆之间的间隙内堆积，导致“砂卡”的形成原因。

1.1密封脂注入量大在泵送桥塞-射孔作业中，为保证井口油气不泄漏，采用向电缆与阻流管环空间隙注入密封脂的方式进行密封。

工作原理为：电缆穿过井口防喷装置中的阻流管，阻流管内壁和电缆外壁的间隙只有0.2mm左右甚至更小，用林肯泵向间隙内注入密封脂，形成一个平衡井口压力的“高压带”。

由电缆注脂密封压力控制模型公式可知[1]，(1)为密封脂动力粘度系数，Pa.s；l为阻流管长度，m；d为阻流管内径，m；h为阻流管与电缆之间的间隙，m；Q为注脂泵流量，m /s。

施工过程中根据井口压力实时调整注脂压力，确保井口压力不失封。

如果注脂压力调节过高，则注脂泵注入的密封脂量大，这样密封脂更容易在防喷管堆积。

1.2井筒内残余压裂砂压裂后顶替不充分：在顶替阶段由于种种原因造成的顶替液量不足，排量不足从而导致压裂砂不完全进入地层，在井筒内残留。

页岩气水平井泵送桥塞射孔联作常见问题及对策刘祖林;杨保军;曾雨辰【摘要】泵送桥塞+射孔联作分段压裂近年来在国内外页岩气藏及致密气藏开发中广泛应用。

在页岩气水平井泵送桥塞射孔联作分段压裂实践中遇到了泵送桥塞因压力高而不能泵送、桥塞坐封不丢手、桥塞坐封时电缆不点火、电缆点火后桥塞不坐封、射孔枪不响或2簇射孔只射1簇、连续油管射孔意外丢手等各种问题。

针对所出现的问题进行原因分析，制定了防范措施和解决方案，现场实施后各页岩气井水平井段的压裂改造施工得以完成，所取得的经验和教训可供今后同类井施工借鉴和参考。

%In recent years, the pumping bridge plug and clustering perforation technique has been widely used in staged fracturing of shale gas and tight gas reservoirs at home and abroad. In practical operations in horizontal shale gas wells, various problems have been found, such as failed pumping or release of pumping bridge plug due to high pressure, plug setting without cable igniting, plug not set after cable igniting, dumb shooting of the perforating gun or only 1 of 2 clusters shot, and accidental release in coiled tubing perforat-ing. Based on cause analysis for these problems, appropriate preventive measures and solutions are proposed. They have been applied practically to facilitate the fracturing treatment of horizontal shale gas wells. The experiences and lessons thereof will be meaningful references for staged fracturing operations in similar wells.【期刊名称】《石油钻采工艺》【年(卷),期】2014(000)003【总页数】4页(P75-78)【关键词】页岩气;水平井;泵送桥塞射孔联作;事故处理;预防措施【作者】刘祖林;杨保军;曾雨辰【作者单位】中原石油工程有限公司井下特种作业公司，河南濮阳 457164;中原石油工程有限公司井下特种作业公司，河南濮阳 457164;深圳市百勤石油技术有限公司，广东深圳 518054【正文语种】中文【中图分类】TE357.1页岩储层具有典型的低孔低渗物性特征，国外页岩气开发的成功经验表明，水平井及分段大型压裂改造是页岩气开发的主体技术［1-3］。

水平井射孔与桥塞联作管串泵送参数控制方法朱秀星;薛世峰;仝兴华【摘要】根据泵送式电缆射孔与可钻桥塞分段压裂联作工艺特点,建立电缆密封系统水力学模型和泵送过程中管串力学分析模型,推导电缆注脂密封压力控制方程、联作管串结构参数控制方程和泵送排量控制方程,并结合实例分析各泵送参数的控制方法和主要影响因素.以某低渗透储集层开发井为例,利用各控制方程,确定了泵送过程中井口注脂密封压力、联作管串最小质量与最大长度、泵送排量等关键参数的控制方法和合理范围,分析了井口压力、井身结构、电缆下放速度对泵送参数控制的影响.结果表明:随着井口压力的增加,要不断提高注脂泵排量以增大密封压力,同时联作管串应满足的最小质量也不断增大；随着狗腿度的增加,最大狗腿度处允许通过的管串最大长度减小；应保持泵送排量与电缆下放速度的协调变化.图8表2参14【期刊名称】《石油勘探与开发》【年(卷),期】2013(040)003【总页数】6页(P371-376)【关键词】水平井;分段压裂;电缆射孔;联作管串;泵送参数;可钻桥塞;低渗透储集层【作者】朱秀星;薛世峰;仝兴华【作者单位】中国石油大学(华东)储运与建筑工程学院;中国石油大学(华东)储运与建筑工程学院;山东大学威海校区【正文语种】中文【中图分类】TE920 引言泵送式电缆射孔与可钻桥塞分段压裂联作技术是一项新兴的水平井改造技术，近年来在国内外页岩气藏及低渗透储集层开发中得到广泛应用[1-5]。

该技术的主要特点是作业管串下放/上提速度快、分段压裂级数不受限制、裂缝布位准确等。

射孔与桥塞联作管串的泵送控制是成功实施该项技术的关键之一，合理控制泵送参数，可以防止管串遇阻/遇卡、井口压力泄露、电缆缠绕/脱落等事故的发生。

目前，国内外对泵送式电缆射孔与可钻桥塞分段压裂联作技术的研究主要集中在工具研制与施工技术攻关两个方面[6-12]，而未见泵送参数控制方法的研究报道。

本文在建立电缆密封系统水力学模型和泵送过程中管串力学分析模型的基础上，推导电缆注脂密封压力控制方程、联作管串结构参数控制方程和泵送排量控制方程，分析井口注脂密封压力、管串最小质量与最大长度、泵送排量等关键参数的控制方法。

水平井泵送桥塞+ 射孔联作技术常见问题列举及解决方案分析作者：杨维博，等来源：《中小企业管理与科技·上中下旬刊》 2015年第10期杨维博1 王友勇2 霍红星31.北方斯伦贝谢油田技术（西安）有限公司陕西西安710065；2.浙江省岩土基础公司浙江宁波315000；3.西安近代化学研究所陕西西安710065摘要：随着我国重庆、四川等地页岩气的开采，泵送桥塞电缆射孔联作分段压裂技术被广泛应用，在该工艺施工过程中会出现压力泄漏、电缆变形遇卡、无法正常泵送射孔工具串、桥塞不坐封、坐封桥塞后未丢手、桥塞坐封丢手后无法射孔、电缆头脱落及泵送压力过高等问题，对于列举的各种问题的解决方案本文中做了简单总结。

关键词：水平井；泵送桥塞射孔连作；问题列举；解决方案1 概述国外长久以来的成功经验告诉我们，水平井及分段压裂技术是改造水平井储层的有效技术[1]，泵送桥塞+电缆分簇射孔技术在众多的水平井分段压裂技术中以其施工速度快，成本低廉，现场设备操作简单，可灵活调整射孔枪簇深度等优势被广泛应用于页岩气藏及致密气藏，在我国重庆焦石坝、四川威远、宜宾、甘肃泾川及陕西延安等地均有应用。

但其在施工过程中也出现了许多问题，对施工进度、质量等造成了一定的影响，因此如何对出现的问题进行分析并能快速有效的解决显得尤为关键[2]。

2 泵送桥塞电缆射孔联作分段压裂技术工艺过程先通井、刮管，确保井筒内干净、通畅。

利用连续油管、爬行器或有油管传输将射孔枪下入井筒至指定位置，进行第一段射孔。

起出射孔枪，光套管压裂第一段。

通过电缆连接射孔枪和桥塞，利用压裂车泵送到位，电点火坐封桥塞，上提电缆至射孔位置射孔，起出电缆和射孔枪，压裂第二段。

重复第二段下桥塞坐封、射孔、压裂过程，依次完成后面各段压裂。

各段压裂完成后，用连续油管钻掉桥塞进行排液、生产。

对于带通道桥塞，可以先排液生产再钻桥塞[3]。

3 泵送桥塞电缆射孔联作分段压裂施工过程中存在的问题及解决方案3.1 压力泄漏在电缆射孔作业期间，下放或上起时，配有专职人员观察井口压力，一旦发生压力泄漏，则会有多种可能性，立即采取以下措施：淤停止电缆运动，如果有泵入作业，通知立即停泵；于观察泄漏点；a 如果发生在井口密封注脂控制头———则调高密封脂注入压力，加快注入速度，补充密封脂或者空气压缩机压力；———必要时关闭三闸板防喷器；———更换注入口；———打开三闸板防喷器，观察有无压力泄漏，若再无压力泄漏，则慢慢活动电缆，确认正常后转入正常作业程序；b 如果压力泄漏点发生在防喷管，关闭三闸板防喷器，拆开防喷管，检查更换密封圈。

泵送桥塞射孔联作技术在页岩气水平井中常见问题分析及对策作者：李红创王军李红干来源：《中国科技博览》2017年第30期[摘要]近些年来，我国进行外页岩气藏以及致密气藏开发的过程中，目前使用最为广泛的方法是采用泵送桥塞和射孔联作分段压裂联合进行的方式。

但是这种方法在实践当中也存在着大量的问题，常常在页岩气水平井泵送桥塞射孔联作分段压裂的施工过程中会遇到泵送桥塞会因为压力问题而不能够正常工作，桥塞出现问题等各种状况。

针对这种现象，笔者将会结合多年的工作经验来对施工过程中出现的各种问题进行分析，然后针对性的提出防范解决措施，从而为今后的工作提供宝贵的经验。

[关键词]页岩气；水平井；泵送桥塞射孔联作；事故处理；预防措施中图分类号：TE357.1 文献标识码：A 文章编号：1009-914X（2017）30-0014-01引言页岩储层因为自身具有优良的低孔低渗物性的特征，因此，国内外都在广泛的开展页岩气的开发工作，经过长期的工作过程，在进行页岩气开发的过程中，应用最为广泛的主体技术为水平井及分段大型压裂改造技术。

其中，泵送桥塞和电缆射孔联作分段压裂技术是当前较为成熟的一种水平井分段改造的技术，这种技术在长期的实践过程中不断取得成效，但是，也会常常在工作过程中出现一系列的问题，从而对施工过程中带来了不同程度的难度。

所以，必须要分析出现状况的原因，从而采取针对性的措施来解决问题。

一、开发过程中的工艺过程和工具性能（一）工艺过程在开发的过程中，泵送桥塞和电缆射孔联作分段压裂技术工艺联合使用的具体过程分为以下几点：第一，先将对井筒进行清理，从而确保井筒的清洁性，保障后续步骤的进行；第二，使用连续油管输送射孔射开第一层段；第三，进行光套管压裂第一段；第四，在井口带有电缆密封装置的条件下利用测井电缆将桥塞/选发射孔联作工具串输送到大井斜段，井口开泵水力推送工具串到达井下目的层段，分别完成桥塞坐封、分簇射孔，起出工具串，光套管压裂第二段；第五，重复上述过程；第六，等各段压裂完成后，使用油管对桥塞进行排液和试气。

摘要：今年分公司在川渝地区参与页岩气施工，本文将川渝地区页岩气水平井泵送桥塞分簇射孔与大庆地区致密油水平井分簇射孔工艺进行对标，通过技术方案、工具及器材、技术管理、施工难点等方面进行逐一对标，提升分公司整体射孔技术服务能力。

关键词：川渝地区；对标；页岩气；致密油；工艺技术页岩气、致密油水平井泵送桥塞射孔联作工艺对标孙晓博（大庆油田试油试采分公司）1前言随着页岩气、致密油气等非常规能源开采力度呈进一步加大，多级分段射孔桥塞和压裂一体化作业，是目前国内外针对致密油、页岩气储层改造的主要技术手段之一。
