剪力墙平法施工图看图要点

知识点二：截面注写方式
⑤当墙身水平分布钢筋不能满足连梁、暗梁及边框梁的梁侧面纵向构造钢筋的要 求时，应补充注明梁侧面纵筋的具体数值，注写时，以大写字母N打头，接续 注写直径与间距。 例：NC10@150，表示墙梁两个侧面纵筋对称配置直径10mm，间距为 150mm的3级钢筋。
剪力墙截面注写方式示例
边缘转角墙四种。
知识点一：列表注写方式
墙柱类别 约束边缘暗柱 约束边缘端柱 约束边缘翼墙(柱) 约束边缘转角墙(柱) 构造边缘端柱 构造边缘暗柱 构造边缘翼墙(柱) 构造边缘转角墙(柱)
非边缘暗柱 扶壁柱 短肢剪力墙
小墙肢
剪力墙墙柱编号
代号 YAZ YDZ YYZ YJZ GDZ GAZ GYZ GJZ AZ FBZ DZQ XQZ
强带”。一般设置在楼板之下。
知识点二：剪力墙的构件组成
第二节：剪力墙平法制图规则
知识点一：列表注写方式 知识点二：截面注写方式 知识点三：剪力墙洞口表示方法 知识点四：地下室外墙表示方法
知识点一：列表注写Байду номын сангаас式
（1）基本概念 ①剪力墙平法施工图：指在剪力墙平面布置图上采用列表注写法或截面注写法表示。
知识点二：截面注写方式
（4）墙梁 从相同编号的墙梁中选择一根墙梁，按顺序引注的内容为： ①注写墙梁编号、墙梁截面尺寸、墙梁截面尺寸b×h、上部纵筋、 下部纵筋、箍筋和墙梁顶面标高高差的具体数值。 ②当连梁设有对角暗撑时[代号为LL(JC)××],注写暗撑的截面尺 寸（箍筋外表皮）；注写一根暗撑的全部纵筋，并标注×2表明有 两根暗撑相互交叉；注写暗撑箍筋的具体数值。
序号 XX XX XX XX XX XX XX
知识点一：列表注写方式

11G101-1P70
（2）剪力墙竖向分布钢筋连接 构造 1）绑扎连接 一、二抗震等级： ≥500， 搭接 LlE（Ll）。 三、四抗震等级： ≥0， 搭接1.2 LaE，无错头。
2）机械连接
≥500开始连接，错头35d。
11G101-1P70
剪力墙竖向分布钢筋连接构造11G101-1P73
11G101-1P74
剪力墙平面布置图可采用适当比例单独绘制，也可与柱 或梁平面布置图合并绘制。 当剪力墙较复杂或采用截面注写方式时，应按标准层分别 绘制剪力墙平面布置图。 对于轴线未居中的剪力墙（包括端柱），应标注其偏心定 位尺寸。
剪力墙由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。
列表注写方式
指分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应 于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何 尺寸与配筋具体数值的方式，来表示剪力墙平法施工图
• 基础插筋长度=弯折长度a+锚固数值长度+搭接长 度
（2）插筋根数计算
剪力墙身净长 - 插筋间距 插筋总根数 [ 1] 排数 插筋间距
垂直筋根数计算
纯剪力墙垂直筋根数计算
垂直筋根数计算
纯剪力墙垂直筋根数计算
剪力墙垂直筋根数＝[(剪力墙净长－垂直筋间距)/垂直 筋间距+1]×垂直筋排数
（2）水平筋长度与根数计算 无洞口时计算方法和基础层相同；有洞口时计算方法为：
外侧水平筋长度 外侧墙长度（减洞口长度后） 2 保护层 内侧水平筋长度 外侧墙长度（减洞口长度后） 2 保护层 15d 2 布筋范围 - 保护层 无洞口时根数 1 墙身水平筋间距 布筋范围 - 保护层 有洞口时根数 墙身水平分布间距
剪力墙平法的表达形式

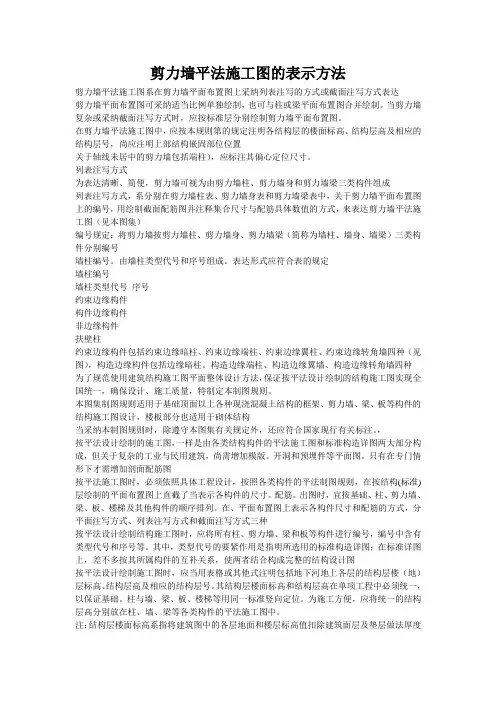

剪力墙平法施工图的表示方法剪力墙平法施工图系在剪力墙平面布置图上采纳列表注写的方式或截面注写方式表达剪力墙平面布置图可采纳适当比例单独绘制，也可与柱或梁平面布置图合并绘制。

当剪力墙复杂或采纳截面注写方式时，应按标准层分别绘制剪力墙平面布置图。

在剪力墙平法施工图中，应按本规则第的规定注明各结构层的楼面标高、结构层高及相应的结构层号，尚应注明上部结构嵌固部位位置关于轴线未居中的剪力墙包括端柱），应标注其偏心定位尺寸。

列表注写方式为表达清晰、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件组成列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，关于剪力墙平面布置图上的编号，用绘制截面配筋图并注释集合尺寸与配筋具体数值的方式，来表达剪力墙平法施工图（见本图集）编号规定：将剪力墙按剪力墙柱、剪力墙身、剪力墙梁（简称为墙柱、墙身、墙梁）三类构件分别编号墙柱编号。

由墙柱类型代号和序号组成。

表达形式应符合表的规定墙柱编号墙柱类型代号序号约束边缘构件构件边缘构件非边缘构件扶壁柱约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼柱、约束边缘转角墙四种（见图），构造边缘构件包括边缘暗柱。

构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种为了规范使用建筑结构施工图平面整体设计方法，保证按平法设计绘制的结构施工图实现全国统一，确保设计、施工质量，特制定本制图规则。

本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板等构件的结构施工图设计，楼板部分也适用于砌体结构当采纳本制图规则时，除遵守本图集有关规定外，还应符合国家现行有关标注。

，按平法设计绘制的施工图，一样是由各类结构构件的平法施工图和标准构造详图两大部分构成，但关于复杂的工业与民用建筑，尚需增加模版。

开洞和预埋件等平面图。

只有在专门情形下才需增加剖面配筋图按平法施工图时，必须依照具体工程设计，按照各类构件的平法制图规则，在按结构(标准)层绘制的平面布置图上直截了当表示各构件的尺寸。

9.5 平法施工图9．5。

1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集（简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。

2。

平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。

改变了传统的那种将构件(柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。

平法适用的结构构件为柱、剪力墙、梁三种。

内容包括两大部分,即平面整体表示图和标准构造详图。

在平面布置图上表示各种构件尺寸和配筋方式。

表示方法分平面注写方式、列表注写方式和截面注写方式三种。

3。

常用构件代号在平法表示中，各种构件必须标明构件的代号,除表9-1中常用的构件代号外，又增加了在平法施工图中的常用构件代号,见表9—5：表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。

5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。

图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。

它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。

柱平法施工图列表注写方式（1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。

图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。

如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl，LZl等。
