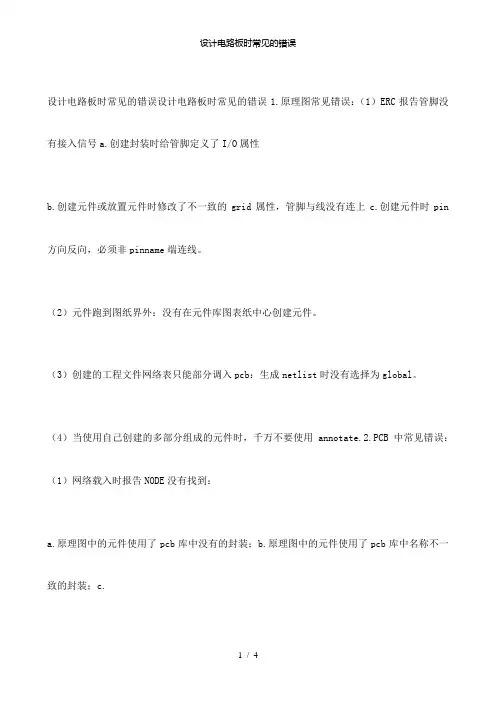

设计电路板时常见的错误设计电路板时常见的错误1.原理图常见错误：（1）ERC报告管脚没有接入信号a.创建封装时给管脚定义了I/O属性b.创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上c.创建元件时pin 方向反向，必须非pinname端连线。

（2）元件跑到图纸界外：没有在元件库图表纸中心创建元件。

（3）创建的工程文件网络表只能部分调入pcb：生成netlist时没有选择为global。

（4）当使用自己创建的多部分组成的元件时，千万不要使用annotate.2.PCB中常见错误：（1）网络载入时报告NODE没有找到：a.原理图中的元件使用了pcb库中没有的封装；b.原理图中的元件使用了pcb库中名称不一致的封装；c.原理图中的元件使用了pcb库中pinnumber不一致的封装。

如三极管：sch中pinnumber为e,b,c,而pcb中为1，2，3。

（2）打印时总是不能打印到一页纸上：a.创建pcb库时没有在原点；b.多次移动和旋转了元件，pcb板界外有隐藏的字符。

选择显示所有隐藏的字符，缩小pcb,然后移动字符到边界内。

（3）DRC报告网络被分成几个部分：表示这个网络没有连通，看报告文件，使用选择CONNECTEDCOPPER查找。

另外提醒朋友尽量使用WIN2000,减少蓝屏的机会；多几次导出文件，做成新的DDB文件，减少文件尺寸和PROTEL僵死的机会。

如果作较复杂得设计，尽量不要使用自动布线。

在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB中，以布线的设计过程限定最高，技巧最细、工作量最大。

PCB布线有单面布线、双面布线及多层布线。

布线的方式也有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。

必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。

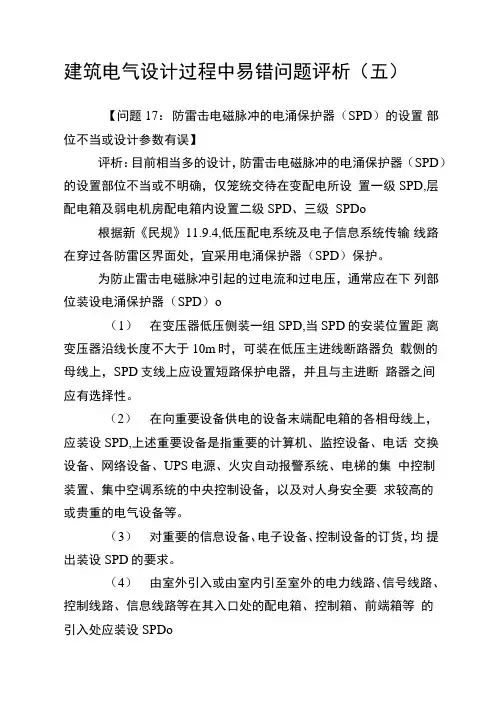

建筑电气设计过程中易错问题评析（五）【问题17：防雷击电磁脉冲的电涌保护器（SPD）的设置部位不当或设计参数有误】评析：目前相当多的设计，防雷击电磁脉冲的电涌保护器（SPD）的设置部位不当或不明确，仅笼统交待在变配电所设置一级SPD,层配电箱及弱电机房配电箱内设置二级SPD、三级SPDo根据新《民规》11.9.4,低压配电系统及电子信息系统传输线路在穿过各防雷区界面处，宜采用电涌保护器（SPD）保护。

为防止雷击电磁脉冲引起的过电流和过电压，通常应在下列部位装设电涌保护器（SPD）o（1）在变压器低压侧装一组SPD,当SPD的安装位置距离变压器沿线长度不大于10m时，可装在低压主进线断路器负载侧的母线上，SPD支线上应设置短路保护电器，并且与主进断路器之间应有选择性。

（2）在向重要设备供电的设备末端配电箱的各相母线上，应装设SPD,上述重要设备是指重要的计算机、监控设备、电话交换设备、网络设备、UPS电源、火灾自动报警系统、电梯的集中控制装置、集中空调系统的中央控制设备，以及对人身安全要求较高的或贵重的电气设备等。

（3）对重要的信息设备、电子设备、控制设备的订货，均提出装设SPD的要求。

（4）由室外引入或由室内引至室外的电力线路、信号线路、控制线路、信息线路等在其入口处的配电箱、控制箱、前端箱等的引入处应装设SPDo注意：一级或二级SPD要分别设置4P-50A或、2P-10A的短路保护开关对SPD加以保护，且此开关应与电源主进开关之间有选择性，其分断能力要满足此处短路电流的需要。

同时，SPD 的接地问题亦不容忽视。

【问题18：对不间断电源输出端的中性线，没有做重复接地】评析：《建筑电气工程施工质量验收规范》(GB50303-2002) 9.1.4不间断电源输出端的中性线，必须与由接地装置直接引来的接地干线相连接，做重复接地。

此为强制性规范条文，设计说明应予强调。

设计人需理解此举的目的在于：遏制中心点漂移，使三相电压均衡度提高。

电气专业施工图设计文件中存在的常见问题及注意事项(可以直接使用，可编辑优秀版资料，欢迎下载）电气专业施工图设计文件中存在的常见问题及注意事项一、设计说明（一）只有通用说明部分,缺专用说明部分的内容，应补充说明建筑概况(包括楼层数、建筑高度、各层用途、建筑定性等），工业类建筑还应说明厂房或库房的生产性质及危险性等级（通用厂房应注明现设计按丙类厂房，且未考虑设置火灾自动报警系统,若今后生产性质确定，需增加进一步消防设计，应由业主另行委托，并报消防部门审核），设计任务范围以及本建筑设计电源引入电压等级、电缆电线敷设方式等。

（二）高层民用建筑的用电负荷等级按《高层民用建筑设计防火规范》（以下简称《高规》）9。

1。

1条（强制性条文）确定,其它类建筑的负荷等级按《建筑设计防火规范》(以下简称《建规》）10。

1.1条（强制性条文）确定.二、配电系统（一)配电系统中的电线电缆截面设计应符合《低压配电设计规范》GB5005 4—95（以下简称《低压》）第2。

2.2条的规定（强制性条文）.(二）配电系统采取接地故障保护时，应根据《低压》条(强制性条文）进行总等电位联结设计，应设计总等电位联结端子箱的平面布置和结线示意图，或详细说明总等电位联结措施的具体施工做法,标准图应选用新版（02D502－1）。

（三）配电系统的中性线截面选型应按《低压》2。

2。

6条设计,保护线（P E线）的截面选型应按《低压》2.2.9条设计.（四）电源由室外引入时，根据《供配电系统设计规范》GB50052-95（以下简称《供配电》）第条的规定,在建筑物引入处应设隔离电器。

(五）配电系统中，配电线路采用的上下级保护电器,根据《低压》4。

1。

2条的规定，其动作应具有选择性。

（六）配电系统中，正常电源与应急电源按《供配电》3。

0.2条（强制性条文）在设计图纸上应注明防止并列运行措施。

（七）住宅（宿舍)类建筑的配电系统应按《住宅设计规范》GB50096—1999（以下简称《住宅》）第6。

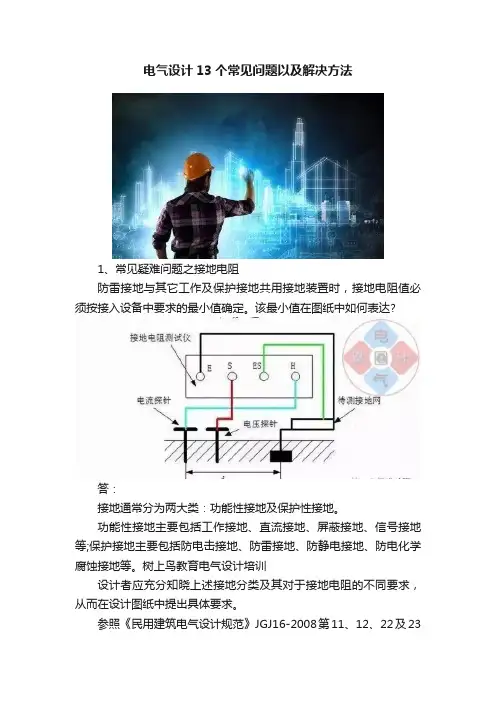

电气设计13个常见问题以及解决方法1、常见疑难问题之接地电阻防雷接地与其它工作及保护接地共用接地装置时，接地电阻值必须按接入设备中要求的最小值确定。

该最小值在图纸中如何表达?答：接地通常分为两大类：功能性接地及保护性接地。

功能性接地主要包括工作接地、直流接地、屏蔽接地、信号接地等;保护接地主要包括防电击接地、防雷接地、防静电接地、防电化学腐蚀接地等。

树上鸟教育电气设计培训设计者应充分知晓上述接地分类及其对于接地电阻的不同要求，从而在设计图纸中提出具体要求。

参照《民用建筑电气设计规范》JGJ16-2008第11、12、22及23章的相关规定，在常规情况下：（1）低压系统中，配电变压器中性点的接地电阻不宜超过4Ω;（2）配电变压器位于建筑物外部时，低压电缆在引入该建筑物处，对于TN-S或TN-C-S系统，PE线或PEN线应重复接地，接地电阻不宜超过10Ω;对于TT系统，PE线单独接地，接地电阻不宜超过4Ω;（3）对于第二、三类防雷建筑物，当专引人工防雷引下线时(该情形极少)，每根引下线的冲击电阻分别不宜大于10Ω、30Ω; 当利用自然防雷引下线时，每根引下线的冲击电阻数值可不做规定;（4）除另有规定外，电子、信息及计算机设备接地电阻值不宜大于4Ω; 5)当采用共用接地方式时，其接地电阻应以诸种接地系统中要求接地电阻最小的数值作为依据。

除另有规定外，诸种接地系统与防雷接地系统共用接地体时，接地电阻值不应大于1Ω。

树上鸟教育电气设计培训另须特别注意：判断建筑物内的电子、信息及计算机设备的存在与否，一般是以其设备机房及主机设备的存在与否作为重要衡量标志的。

2、常见疑难问题之SPDTN制式下，三相电源系统中SPD只数如何确定?其前端是否一定加设保护电器?保护电器的大小及极数?答：（1）根据《建筑物防雷设计规范》GB50057-94(2000年版) 第6.4.5条中的图6.4.5-2之注：“当采用TN-C-S或TN-S系统时，在N与PE线连接处电涌保护器用三个，在其后N与PE线分开处安装电涌保护器时，用四个，即在N与PE线间增加一个。

电气工程设计中的问题及对策分析
1. 设计需求不清晰：在开始设计之前，如果设计需求没有明确的表述，会导致设计
方向不明确，浪费时间和资源。

对策是在开始设计之前，与客户充分沟通，明确设计目标
和要求，并制定详细的设计任务书。

2. 材料不符合设计要求：在电气工程设计中，选择合适的材料对于保证工程质量和
可靠性至关重要。

如果选用的材料不符合设计要求，可能导致电气设备异常或损坏。

对策
是在选材之前，进行充分的材料调研，确保选材符合设计要求，并对选用的材料进行性能
测试和验证。

3. 设计过程中的误差：人为和计算误差在设计中时常发生，可能导致设计计算有误，无法满足工程实际需求。

对策是在设计过程中要进行反复校验和验证，使用专业设计软件
和工具进行计算，减少误差的发生。

4. 安全风险考虑不足：电气工程设计中，安全风险是一个非常重要的考虑因素。

如
果安全风险考虑不足，可能会导致设备故障、电流过大等安全事故的发生。

对策是在设计
过程中，充分考虑设备的安全性能，选用符合标准的安全设备和安全控制措施，并进行安
全性能测试和验证。

电气工程设计中可能出现的问题多种多样，需要设计人员具备综合分析和解决问题的
能力。

通过明确设计需求、优化选材、减少误差、加强安全和环境考虑等对策，能够有效
降低问题发生的可能性，提升电气工程设计的质量和可靠性。

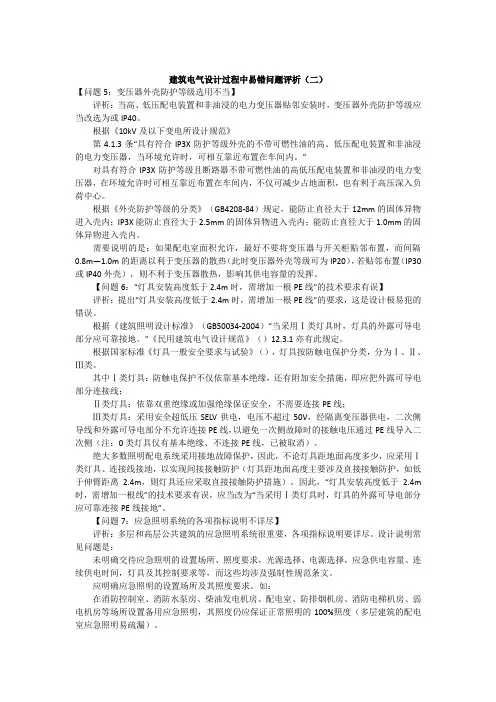

建筑电气设计过程中易错问题评析（二）【问题5：变压器外壳防护等级选用不当】评析：当高、低压配电装置和非油浸的电力变压器贴邻安装时，变压器外壳防护等级应当改选为或IP40。

根据《10kV及以下变电所设计规范》第4.1.3条“具有符合IP3X防护等级外壳的不带可燃性油的高、低压配电装置和非油浸的电力变压器，当环境允许时，可相互靠近布置在车间内。

”对具有符合IP3X防护等级且断路器不带可燃性油的高低压配电装置和非油浸的电力变压器，在环境允许时可相互靠近布置在车间内，不仅可减少占地面积，也有利于高压深入负荷中心。

根据《外壳防护等级的分类》（GB4208-84）规定，能防止直径大于12mm的固体异物进入壳内；IP3X能防止直径大于2.5mm的固体异物进入壳内；能防止直径大于1.0mm的固体异物进入壳内。

需要说明的是：如果配电室面积允许，最好不要将变压器与开关柜贴邻布置，而间隔0.8m—1.0m的距离以利于变压器的散热（此时变压器外壳等级可为IP20），若贴邻布置（IP30或IP40外壳），则不利于变压器散热，影响其供电容量的发挥。

【问题6：“灯具安装高度低于2.4m时，需增加一根PE线”的技术要求有误】评析：提出“灯具安装高度低于2.4m时，需增加一根PE线”的要求，这是设计极易犯的错误。

根据《建筑照明设计标准》（GB50034-2004）“当采用Ⅰ类灯具时，灯具的外露可导电部分应可靠接地。

”《民用建筑电气设计规范》（）12.3.1亦有此规定。

根据国家标准《灯具一般安全要求与试验》（），灯具按防触电保护分类，分为Ⅰ、Ⅱ、Ⅲ类。

其中Ⅰ类灯具：防触电保护不仅依靠基本绝缘，还有附加安全措施，即应把外露可导电部分连接线；Ⅱ类灯具：依靠双重绝缘或加强绝缘保证安全，不需要连接PE线；Ⅲ类灯具：采用安全超低压SELV供电，电压不超过50V，经隔离变压器供电，二次侧导线和外露可导电部分不允许连接PE线，以避免一次侧故障时的接触电压通过PE线导入二次侧（注：0类灯具仅有基本绝缘、不连接PE线，已被取消）。

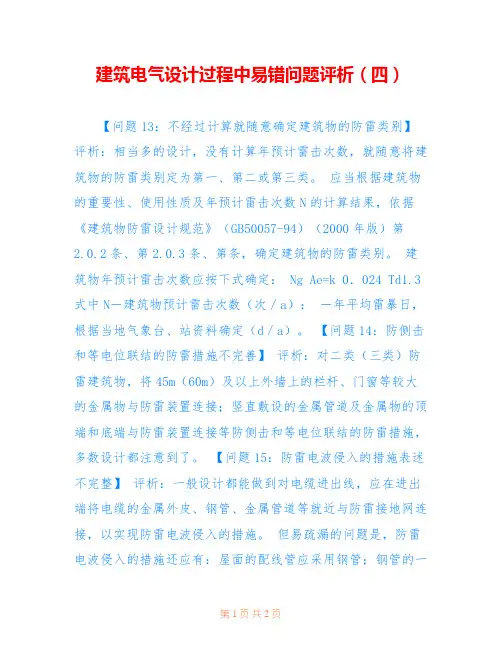

建筑电气设计过程中易错问题评析（四）【问题13：不经过计算就随意确定建筑物的防雷类别】评析：相当多的设计，没有计算年预计雷击次数，就随意将建筑物的防雷类别定为第一、第二或第三类。

应当根据建筑物的重要性、使用性质及年预计雷击次数N的计算结果，依据《建筑物防雷设计规范》（GB50057-94）（2000年版）第2.0.2条、第2.0.3条、第条，确定建筑物的防雷类别。

建筑物年预计雷击次数应按下式确定： Ng Ae=k 0．024 Td1.3 式中N－建筑物预计雷击次数（次／a）：－年平均雷暴日，根据当地气象台、站资料确定（d／a）。

【问题14：防侧击和等电位联结的防雷措施不完善】评析：对二类（三类）防雷建筑物，将45m（60m）及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接；竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接等防侧击和等电位联结的防雷措施，多数设计都注意到了。

【问题15：防雷电波侵入的措施表述不完整】评析：一般设计都能做到对电缆进出线，应在进出端将电缆的金属外皮、钢管、金属管道等就近与防雷接地网连接，以实现防雷电波侵入的措施。

但易疏漏的问题是，防雷电波侵入的措施还应有：屋面的配线管应采用钢管；钢管的一端应与配电箱金属外壳相连，另一端应与用电设备金属外壳相连，并应就近与屋顶防雷装置相连（新《民规》）。

【问题16：对通常建筑物，采取防雷电感应的措施多此一举】评析：不少防雷设计说明中述及：本工程采取防直击雷、防雷电波侵入、防雷电感应的措施，并采取等电位连接。

此种描述不当，因为对通常建筑物，采取防雷电感应的措施属多此一举，相关说明应予取消。

可见，本条规定仅对制造、使用或贮存爆炸物质的建筑物和爆炸危险环境采取防雷电感应。

其它防雷建筑物可以不防雷电感应。

雷电感应可能感应出相当高的电压而发生火花放电引发事故。

但在一般性建筑物内，在不带电的金属物上雷电感应所产生的火花放电，由于其能量小、时间极短，通常不会引发火灾危险。

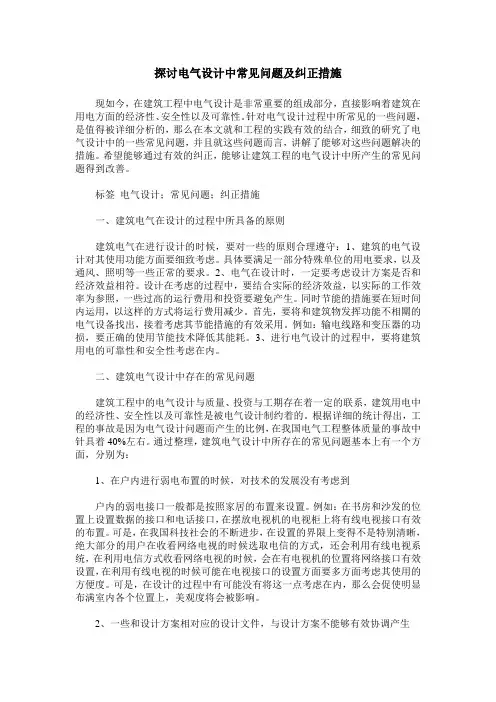

探讨电气设计中常见问题及纠正措施现如今，在建筑工程中电气设计是非常重要的组成部分，直接影响着建筑在用电方面的经济性、安全性以及可靠性。

针对电气设计过程中所常见的一些问题，是值得被详细分析的，那么在本文就和工程的实践有效的结合，细致的研究了电气设计中的一些常见问题，并且就这些问题而言，讲解了能够对这些问题解决的措施。

希望能够通过有效的纠正，能够让建筑工程的电气设计中所产生的常见问题得到改善。

标签电气设计；常见问题；纠正措施一、建筑电气在设计的过程中所具备的原则建筑电气在进行设计的时候，要对一些的原则合理遵守：1、建筑的电气设计对其使用功能方面要细致考虑。

具体要满足一部分特殊单位的用电要求，以及通风、照明等一些正常的要求。

2、电气在设计时，一定要考虑设计方案是否和经济效益相符。

设计在考虑的过程中，要结合实际的经济效益，以实际的工作效率为参照，一些过高的运行费用和投资要避免产生。

同时节能的措施要在短时间内运用，以这样的方式将运行费用减少。

首先，要将和建筑物发挥功能不相關的电气设备找出，接着考虑其节能措施的有效采用。

例如：输电线路和变压器的功损，要正确的使用节能技术降低其能耗。

3、进行电气设计的过程中，要将建筑用电的可靠性和安全性考虑在内。

二、建筑电气设计中存在的常见问题建筑工程中的电气设计与质量、投资与工期存在着一定的联系，建筑用电中的经济性、安全性以及可靠性是被电气设计制约着的。

根据详细的统计得出，工程的事故是因为电气设计问题而产生的比例，在我国电气工程整体质量的事故中针具着40%左右。

通过整理，建筑电气设计中所存在的常见问题基本上有一个方面，分别为：1、在户内进行弱电布置的时候，对技术的发展没有考虑到户内的弱电接口一般都是按照家居的布置来设置。

例如：在书房和沙发的位置上设置数据的接口和电话接口，在摆放电视机的电视柜上将有线电视接口有效的布置。

可是，在我国科技社会的不断进步，在设置的界限上变得不是特别清晰，绝大部分的用户在收看网络电视的时候选取电信的方式，还会利用有线电视系统，在利用电信方式收看网络电视的时候，会在有电视机的位置将网络接口有效设置，在利用有线电视的时候可能在电视接口的设置方面要多方面考虑其使用的方便度。

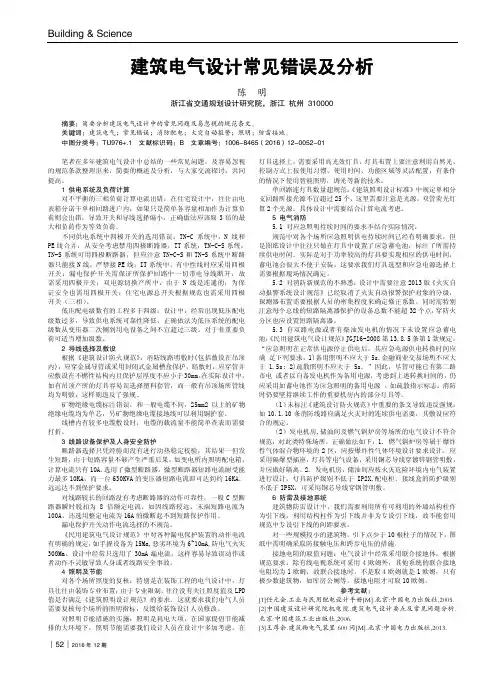

Building & Science︱52︱2016年12期建筑电气设计常见错误及分析陈 明浙江省交通规划设计研究院，浙江 杭州 310000摘要：简要分析建筑电气设计中的常见问题及易忽视的规范条文。

关键词：建筑电气；常见错误；消防配电；火灾自动报警；照明；防雷接地。

中图分类号：TU976+.1 文献标识码：B 文章编号：1006-8465（2016）12-0052-01笔者在多年建筑电气设计中总结的一些常见问题，及容易忽视的规范条款整理出来，简要的概述及分析，与大家交流探讨，共同提高。

1 供电系统及负荷计算对不平衡的三相负荷计算电流出错：在住宅设计中，往往由电表箱分诺干单相回路进户内，如果只是简单各容量相加作为计算负荷则会出错，导致开关和导线选择偏小，正确做法应该取3倍的最大相负荷作为等效负荷。

不同供电系统中四极开关的选用错误：TN-C系统中，N线和PE线合并，从安全考虑禁用四极断路器；TT系统，TN-C-S系统，TN-S系统可用四极断路器，但应注意TN-C-S和TN-S系统中断路器只能接N线，严禁接PE线；IT系统中，有中性线时应采用四极开关；漏电保护开关需保证所保护回路中一切带电导线断开，故需采用四极开关；双电源切换产所中，由于N线是连通的，为保证安全也需用四极开关；住宅电源总开关根据规范也需采用四极开关（三相）。

低压配电级数有的工程多于四级：设计中，经常出现低压配电级数过多，导致供电系统可靠性降低，正确做法为低压系统的配电级数从变压器二次侧到用电设备之间不宜超过三级。

对于非重要负荷可适当增加级数。

2 导线选择及敷设根据《建筑设计防火规范》，消防线路明敷时(包括敷设在吊顶内)，应穿金属导管或采用封闭式金属槽盒保护，暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。

在实际设计中，如有吊顶产所的灯具容易误选择塑料套管，而一般有吊顶场所管线均为明敷，这样则违反了强规。

矿物绝缘电缆标注错误，和一般电缆不同，25mm2以上的矿物绝缘电缆均为单芯，另矿物绝缘电缆接地线可以利用铜护套。

简析建筑电气设计存在的问题及对策建筑电气设计是一个复杂而精细的工程，在建筑设计中占有重要地位。

然而，在建筑电气设计过程中，常常存在一些问题，如电气系统不合理、设备选型不合适、电力负荷计算错误等等。

以下是对建筑电气设计存在的问题及对策进行简析。

问题一：电气系统不合理电气回路的设计、布置和接线方法是影响电气系统性能和安全的重要因素。

电气系统不合理会导致电器设备容易损坏、维修困难、线路安全隐患大等问题。

对策：合理设计电气系统及布线方案。

应根据实际需求，选择合适的电气回路，确保设备运行安全可靠，同时考虑电气系统的扩展性和可维护性。

问题二：设备选型不合适电气设备的选型直接关系到电气系统的安全、稳定和可靠运行。

不合适的设备选型会导致设备运行性能不稳定、易损坏等问题，影响电气系统的安全和长期运行。

对策：根据实际需求合理选型。

应根据实际需要，选择符合设计要求的设备，避免单一品牌选型、规格限制较严的设备及质量问题比较多的设备。

问题三：电力负荷计算错误电气系统负荷计算是设计的基础，负荷计算不合理会导致电路容量不足、电气设备损坏、线路过载和安全隐患等问题。

对策：合理预测负荷需求并进行合理计算。

应结合建筑特点和业主的需求，进行合理的电力负荷预测和计算，确保负荷计算及负载均衡计算准确无误。

问题四：电气设备地线问题电气设备地线是电气安全的重要保证。

不合理的地线设计会导致设备电源不稳定、设备故障等问题。

对策：严格执行地线设计标准。

应根据要求进行地线设计，留有充分的裕量，确保电气设备的电源稳定、设备运行安全、故障率降低等。

综上，建筑电气设计存在的问题主要涉及电气系统不合理、设备选型不合适、电力负荷计算错误和电气设备地线问题等。

面对这些问题，建筑电气设计人员需要注重实践经验，科学规范地执行工作标准和规范，以确保电气系统的安全、稳定和可靠运行。

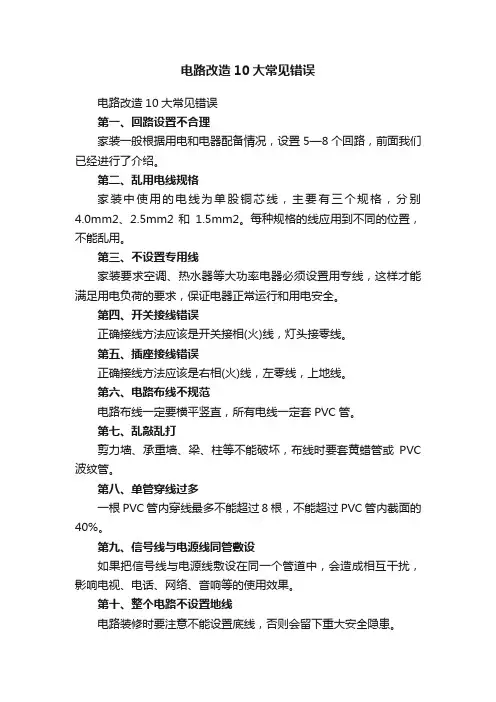

电路改造10大常见错误
电路改造10大常见错误
第一、回路设置不合理
家装一般根据用电和电器配备情况，设置5—8个回路，前面我们已经进行了介绍。

第二、乱用电线规格
家装中使用的电线为单股铜芯线，主要有三个规格，分别4.0mm2、2.5mm2 和1.5mm2。

每种规格的线应用到不同的位置，不能乱用。

第三、不设置专用线
家装要求空调、热水器等大功率电器必须设置用专线，这样才能满足用电负荷的要求，保证电器正常运行和用电安全。

第四、开关接线错误
正确接线方法应该是开关接相(火)线，灯头接零线。

第五、插座接线错误
正确接线方法应该是右相(火)线，左零线，上地线。

第六、电路布线不规范
电路布线一定要横平竖直，所有电线一定套PVC管。

第七、乱敲乱打
剪力墙、承重墙、梁、柱等不能破坏，布线时要套黄蜡管或PVC 波纹管。

第八、单管穿线过多
一根PVC管内穿线最多不能超过8根，不能超过PVC管内截面的40%。

第九、信号线与电源线同管敷设
如果把信号线与电源线敷设在同一个管道中，会造成相互干扰，影响电视、电话、网络、音响等的使用效果。

第十、整个电路不设置地线
电路装修时要注意不能设置底线，否则会留下重大安全隐患。

电气二次设计常见的缺陷及解决对策摘要：加强电气二次设计十分关键，提升电气二次设计质量，可以提供电力系统供电质量和可靠性。

本文就电气二次设计进行分析，寻求合理对策来提升设计质量，以求推动智能电力建设和发展。

关键词：电气二次设计；常见缺陷；解决对策引言电气二次设计实践中，应当注意先进技术的推广应用，加强二次设备的集成能力建设，最大限度提升自动化能力，以促进电力系统的建设与运行。

就当前电气二次设计过程中，应当注意以下几个方面的问题。

1、电气二次设计常见的缺陷1.1电缆问题电力运行中，电缆是必不可少的传输载体，二次设计中二次电缆是经常发生的问题之一，在电缆设计中二次回路的特性对电缆设计造成直接影响，直接关系二次电缆设计的是否可行。

通常情况下，二次电缆的走向是二次回路的重要所在，同时还应该符合二次强电与弱电的参数要求。

从当前情况看，科技水平持续升高，设计人员应该注重相关技术的创新与研究，提升工作积极性，确保二次设计工作的顺利进行。

但是，由于技术人员工作不到位、零部件选用不合理，使得二次设计故障现象频发。

例如，继电器回路的设置只采用单根电缆，造成电炉芯外露，大大降低二次电缆的使用寿命，如果遇到恶略天气，电缆的损伤还会造成接地故障，造成电缆问题的严重化。

1.2回路问题二次回路链接也是造成问题现象的主要原因，如果将回路与电源建立直接连接，就会造成电力系统的无法运行，无法发挥系统的实际效益和保护功能，出现电阻分配不均现象，从而对电力系统形成十分严重的误动障碍。

由此可见，回路问题对电力二次设计影响是非常大的，设计人员需结合变电环境和操作环境，分析实际工作需求，最大限度的降低或杜绝重复使用一些经典回路设计方案，必须结合当前社会发展和技术改革要求，满足现代化设备、仪器、装置和元件条件，在日益更新的环境下提高电力系统的运行质量，根据实际情况具体问题具体分析，确保电力二次设计的有效性。

2、电气二次设计解决对策2.1二次电缆优化设计对于现代化电力来讲，电力监控系统中应当对一次设备、二次设备以及监控加强重视，基于二次电缆传递电力设备运行数据信息。

电气施工图设计常见问题及质量通病一、一般电气设计及相关：1、住宅每个电源进线应作各自的总等电位联接，所有总等电位联结系统之间应就近互相连通。

各进线系统的PE结或PEN线应与总等电位箱进行可靠联接。

建筑物等电位联结干线应从与接地装置有不少于两处直接连接的接地干线或总等电位箱引出。

2、住宅住户箱内应配置有过电流保护的照明供电回路、电源插座回路、空调插座回路、电炊具及电热水器等专用电源插座回路。

厨房电源插座和卫生间电源插座不宜同一回路。

除壁挂式空调器的电源插座回路外，其他电源插座回路均应设置剩余电流动作保护器。

住宅分户箱的进线端应装设短路、过负荷和过、欠电压保护电器，总断路器应采用可同时断开相线和中性线的开关电器。

3、用户配电箱暗装在剪力墙上、电梯井壁、套内卫生间和分户隔墙上，造成后续用户难以装修、套内隔音效果降低、配电箱进水、越过用户的产权分界线等。

4、住宅楼层计量表箱不应暗装在与住户共有的墙上。

5、高层住宅强电井净宽度不应小于0.8米。

6、住宅门厅处应设置便于残疾人使用的照明开关，开关处宜设标识。

7、高层住宅中除直埋敷设的电缆、暗敷的线缆及住户内穿管暗敷电线外，明股的线缆应选用低烟无卤的阻燃类线缆。

8、无障碍住宅内每个居室和卫室间都应设置求助呼叫按钮。

9、未按规范要求设置无障碍厕所呼叫按钮，或来采用安全低电压。

10、住宅套内的单元插座与照明，应分路配电。

安装在 1.8米及以下的插座均应采用安全型插座。

11、多层住宅的进线总表箱和高层住宅的楼层总表箱内应设电涌保护器，总电源进线应设防电气火灾的剩余电流报警装置，报警声光信号除应在进线表箱上设置外，还应将报警声光信号送至有人值守的物业值班室或消控室。

12、当住宅的电表箱设置在防烟楼梯间或封闭楼梯间前室且户门为乙级防火门时，应在表箱前加设乙级防火门视作为管道井，并采用不燃表箱。

14、电气设备间设置在有水房间的正下方，违反GB50352-2019等有关标准或规范。

电气工程设计中的常见问题及解决方法在电气工程设计中，常常会遇到一些问题和挑战，这些问题可能来自于电气设备的选择、电路设计、线路布局以及安全等方面。

本文将介绍几个常见问题，并提供解决方法。

一、电气设备选择问题在电气工程设计过程中，选择合适的电气设备是至关重要的。

一方面，设备的质量直接关系到工程的可靠性和安全性；另一方面，设备的功率和电气特性也要与实际需求相匹配。

解决方法：1. 定期更新选型手册：随着科技的进步，电气设备不断更新换代，选型手册也要及时更新，以提供最新的设备信息和性能参数。

2. 考虑设备的使用环境：不同环境对设备的性能和安全要求不同，如有特殊环境需求的设备应该根据实际情况进行选择。

3. 合理配置设备功率：根据实际用电负荷，进行合理的设备功率配置，避免过载或过剩的情况发生。

二、电路设计问题电路设计是电气工程设计中最核心的环节之一。

一个合理的电路设计可以确保电气设备的正常运行和电能的高效利用。

解决方法：1. 考虑电路的负载情况：根据实际用电负荷的大小和特性，进行合理的分布式设计，避免电路的过载或欠载情况。

2. 选用合适的电缆或导线：根据电流负载情况选定合适的导线规格和材料，以减小电缆的损耗和线路的压降。

3. 安装合适的保护设备：电路设计应该考虑到设备和线路的安全性，在必要的位置设置过流保护、接地保护等设备，以避免事故的发生。

三、线路布局问题线路布局是电气工程设计中的关键环节之一，合理的线路布局可以减小线路的压降、降低电力损耗，提高工程的可靠性和安全性。

解决方法：1. 不同功率等级的线路分开布置：根据电气设备的功率等级和安全要求，进行合理的线路划分，避免不同功率等级的线路共用导致的电磁干扰和事故风险。

2. 考虑线路的长度和材料：线路的长度和材料对线路的电阻和电压降有直接影响，应选择合适的线缆和导线，并合理布置以减小电压降和消耗。

3. 安全间隔和保护罩的设置：根据线路的特性和作用，应设置合适的安全间隔和保护罩，以减小事故的发生和人身安全的风险。

电气设计中常见问题及纠正措施摘要：基于多年的实践经验，笔者对工作中所遇到的一些常见问题，提出解决问题的具体措施。

关键词：电气；设计；问题；纠正电气工程是建筑工程项目的重要组成部分，而电气设计又是电气工程的重要部分，直接关系到建筑工程的质量、工期、投资和预期效果。

当前，根据我国工程质量事故统计显示，由设计原因造成的事故占40.1％，可见电气设计在工程质量事故中占有重要的位置。

笔者多年来从事建筑电气安装工程，在建筑电气设计图纸中发现一些常见问题，在本文中就电气设计常见问题及纠正措施汇总，以供同行参考。

1设计说明问题：只有通用说明部分，缺专用说明部分的内容。

纠正：应补充说明建筑概况(包括楼层数、建筑高度、各层用途、建筑定性等)，工业类建筑还应说明厂房或库房的生产性质及危险性等级(通用厂房应注明现设计按丙类厂房，且未考虑设置火灾自动报警系统，若今后生产性质确定，需增加进一步消防设计，应由业主另行委托，并报消防部门审核)。

2供、配电系统问题1：消防设备供电未采用专用回路供电。

设计人员在设计中有时将容量较小的消防设备电源直接接引附近两路低压非消防供电回路，一旦建筑物发生火灾，消防人员首先切断与消防设备无关的电源，若消防电源与一般配电线路混接，当切断非消防电源时，消防设备电源亦被切断，消防设备不能发挥作用，将给人民群众生命及财产安全造成严重损失。

纠正：根据《建筑设计防火规范》GBJI6—87(2001年版)第10、l、3条“消防用电设备应采用单独的供电回路，并当发生火灾切断生产生活用电时，应仍能保证消防用电，其配电设备应有明显标志。

”和《高层民用建筑设计规范》GB50045—95(2005年版)第9、1、3条“消防用电设备应采用专用供电回路，其配电设备应有明显标志。

其配电线路和控制回路宜按防火区分。

”规定，消防用电设备的供电应从配电间开始设专用的供电回路，消防用电设备两路低压电源应由建筑物低压配电柜两路不同电源直接接引。

高层住宅电气设计常见问题随着城市化进程的加速，高层住宅如雨后春笋般涌现。

电气设计作为高层住宅建设的重要组成部分，其质量直接关系到居民的生活质量和安全。

然而，在实际的高层住宅电气设计中，仍存在一些常见的问题需要引起关注和重视。

一、负荷计算不准确负荷计算是电气设计的基础，它直接影响到电气设备的选型和配电系统的设计。

在高层住宅中，由于用电设备种类繁多，且不同户型、不同家庭的用电需求存在差异，因此负荷计算的准确性至关重要。

一些设计人员在进行负荷计算时，往往采用经验值或简单的估算方法，没有充分考虑到实际的用电情况。

这样可能导致所选的变压器容量不足，无法满足居民的用电需求，或者变压器容量过大，造成资源浪费和运行成本增加。

此外，对于一些季节性或临时性的用电设备，如空调、电暖器等，在负荷计算中也容易被忽视，从而影响整个配电系统的可靠性。

为了提高负荷计算的准确性，设计人员应详细了解居民的用电习惯和设备使用情况，采用科学合理的计算方法，如需要系数法、二项式法等，并结合实际情况进行修正。

同时，还应考虑未来用电设备的增加和发展，预留一定的裕量。

二、供电系统可靠性不足高层住宅对供电系统的可靠性要求较高，一旦发生停电事故，将给居民的生活带来极大的不便。

然而，在一些电气设计中，供电系统的可靠性存在不足。

例如，一些高层住宅只采用一路市电供电，没有备用电源或应急电源。

当市电出现故障时，整个住宅将陷入停电状态。

另外，一些设计中对配电箱、配电柜的布置不合理，导致供电线路过长、压降过大，影响供电质量。

为了提高供电系统的可靠性，应采用多路市电供电或配备备用电源，如柴油发电机、UPS 等。

同时，合理布置配电箱、配电柜，缩短供电线路，减少压降。

此外，还应设置完善的继电保护装置，确保在发生故障时能够快速准确地切断故障电路，保障其他部分的正常供电。

三、照明设计不合理照明设计不仅要满足居民的基本照明需求，还要考虑节能和舒适度。

然而，在一些高层住宅的照明设计中，存在不合理的情况。

电气专业施工图设计文件中存在的常见问题及注意事项1电气专业施工图设计文件中存在的常见问题及注意事项一、设计说明（一）只有通用说明部分，缺专用说明部分的内容，应补充说明建筑概况（包括楼层数、建筑高度、各层用途、建筑定性等），工业类建筑还应说明厂房或库房的生产性质及危险性等级（通用厂房应注明现设计按丙类厂房，且未考虑设置火灾自动报警系统，若今后生产性质确定，需增加进一步消防设计，应由业主另行委托，并报消防部门审核），设计任务范围以及本建筑设计电源引入电压等级、电缆电线敷设方式等。

（二）高层民用建筑的用电负荷等级按《高层民用建筑设计防火规范》（以下简称《高规》）9.1.1条（强制性条文）确定，其它类建筑的负荷等级按《建筑设计防火规范》（以下简称《建规》）10.1.1条（强制性条文）确定。

二、配电系统（一）配电系统中的电线电缆截面设计应符合《低压配电设计规范》GB50054-95（以下简称《低压》）第2.2.2条的规定（强制性条文）。

（二）配电系统采取接地故障保护时，应根据《低压》4.4.4条（强制性条文）进行总等电位联结设计，应设计总等电位联结端子箱的平面布置和结线示意图，或详细说明总等电位联结措施的具体施工做法，标准图应选用新版（02D502－1）。

（三）配电系统的中性线截面选型应按《低压》2.2.6条设计，保护线（PE线）的截面选型应按《低压》2.2.9条设计。

（四）电源由室外引入时，根据《供配电系统设计规范》GB50052-95（以下简称《供配电》）第6.0.10条的规定，在建筑物引入处应设隔离电器。

（五）配电系统中，配电线路采用的上下级保护电器，根据《低压》4.1.2条的规定，其动作应具有选择性。

（六）配电系统中，正常电源与应急电源按《供配电》3.0.2条（强制性条文）在设计图纸上应注明防止并列运行措施。

（七）住宅（宿舍）类建筑的配电系统应按《住宅设计规范》GB50096-1999（以下简称《住宅》）第6.5.2条的规定，在电源引入总开关处设置漏电保护装置；照明与插座回路应分开设计；除空调插座外的插座回路断路器应设漏电保护装置；每套住宅的进线应不小于10mm2，室内配电线路截面不小于2.5mm2，卫生间等应设计局部等电位联结。
