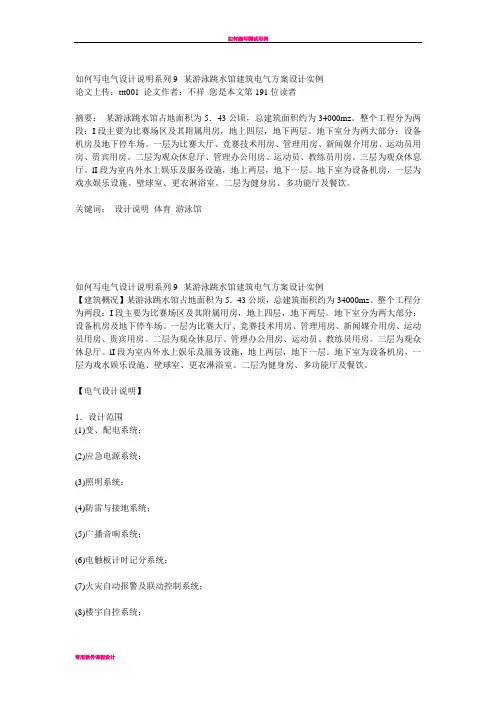

如何写电气设计说明系列9--某游泳跳水馆建筑电气方案设计实例论文上传：ttt001 论文作者：不祥您是本文第191位读者摘要：某游泳跳水馆占地面积为5．43公顷，总建筑面积约为34000mz。
整个工程分为两段：I段主要为比赛场区及其附属用房，地上四层，地下两层。
地下室分为两大部分：设备机房及地下停车场。
一层为比赛大厅、竞赛技术用房、管理用房、新闻媒介用房、运动员用房、贵宾用房。
二层为观众休息厅、管理办公用房、运动员、教练员用房。
三层为观众休息厅。
lI段为室内外水上娱乐及服务设施，地上两层，地下一层。
地下室为设备机房，一层为戏水娱乐设施、壁球室、更衣淋浴室。
二层为健身房、多功能厅及餐饮。
关键词：设计说明体育游泳馆--------------------------------------------------------------------------------如何写电气设计说明系列9--某游泳跳水馆建筑电气方案设计实例【建筑概况】某游泳跳水馆占地面积为5．43公顷，总建筑面积约为34000mz。
整个工程分为两段：I段主要为比赛场区及其附属用房，地上四层，地下两层。
地下室分为两大部分：设备机房及地下停车场。
一层为比赛大厅、竞赛技术用房、管理用房、新闻媒介用房、运动员用房、贵宾用房。
二层为观众休息厅、管理办公用房、运动员、教练员用房。
三层为观众休息厅。
lI段为室内外水上娱乐及服务设施，地上两层，地下一层。
地下室为设备机房，一层为戏水娱乐设施、壁球室、更衣淋浴室。
二层为健身房、多功能厅及餐饮。

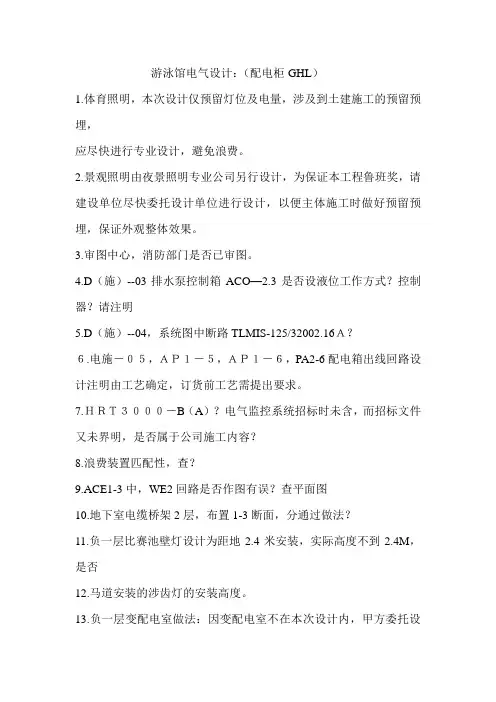

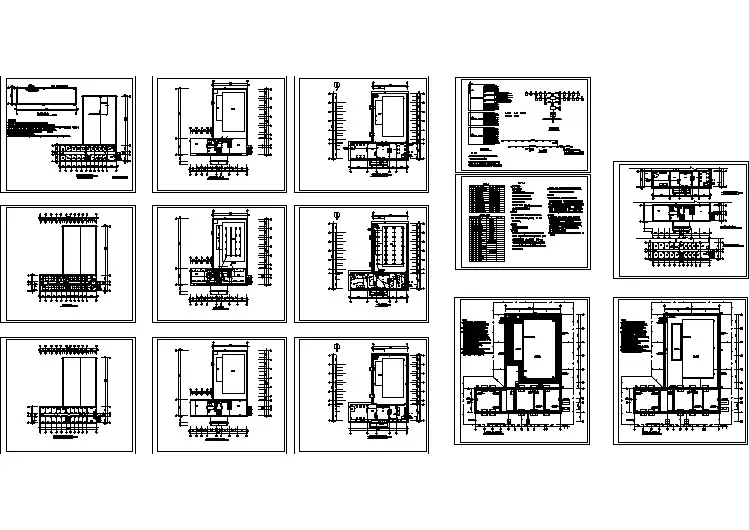

【电气设计说明】1．设计范围(1)变、配电系统；(2)应急电源系统；(3)照明系统；(4)防雷与接地系统；(5)广播音响系统；(6)电触板计时记分系统；(7)火灾自动报警及联动控制系统；(8)楼宇自控系统；(9)综合布线系统；(10)保安监控系统；(11)有线电视系统。
2．变、配电系统(1)一级负荷包括：比赛场、主席台、贵宾室照明、电声、广播及电视转播、新闻摄影电源、火灾自动报警及联动控制设备、消防泵、排烟风机、排烟补风机、综合保安监控系统、应急照明、疏散照明、比赛照明及计时记分用电等。
其中的比赛照明、计时记分及用电消防用电设备为一级负荷中的特别重要负荷。
排水泵、生活水泵等属二级负荷。
一般照明及动力为三级负荷。
(2)负荷估算：本工程用电设备容量约为：3887kW~总计算负荷约为2362kW．设计总装机容量约为4000kVA(4~1000kVA)．(3)电源：由市网引来两路独立的10kV电源供电，两路电源并互为备用，每路10kV电源均能承担全部负荷。
另外设置一台450kW柴油发电机组，作为第三电源。
高压系统电压等级为10kV，低压系统电压等级为～220V／380V。
低压配电采用放射与树干相结合的配电方式，对于单台容量较大的负荷或重要负荷，如：冷冻机房、消防水泵房、水处理机房等设备采用放射式供电}对于一般负荷采用树干式与放射式相结合的供电方式。
对消防泵、排烟风机、排烟补风机、应急照明、消防保安控制中心、消防水泵房、广播控制室、比赛场灯等重要负荷由配电室采用双电源供电，末端互投，以保证其供电的可靠性。
(4)在地下一层设置一处变配电所，内设四台1000kVA变压器。
3．应急电源系统本工程设置一台450kVA柴油发电机组，供给一级负荷中的特别重要负荷供电．4．照明系统(1)照度标准参照国标《民用建筑照明设计标准》(GBJ 133—90)，主要场所的照度如下：办公室、会议室、贵宾室150～300lx广播机房、转播机房、灯控室200～400lx记者评论室、检录处200～400lx观众休息厅100～200lx比赛场地照度标准参照国际泳联对比赛场地照度的要求：水平照度≥1500lx垂直照度≥1500lx(2)比赛照明比赛照明的设计，应满足以下要求：1)为运动员创造良好的视觉条件，以充分发挥他们的技术水平；2)为观众提供良好的能见度，让他们清晰地观看运动员的连续动作和姿势；3)满足彩色电视摄像和转播时，对垂直照度、光源色温和显色指数的要求；4)避免和减少对运动员和观众产生的眩光；5)解决好光源选择、灯具布置、控制方式和便于维修保养等问题。
(3)光源：光源选择要考虑发光效率、使用寿命、相关色温和显色指数等项指标。
采用特殊双头lkW金属卤化物灯，发光效率达90|m／W，相关色温5600K，显色指数Ra达90以上。
(4)灯具布置：1)灯具布置应考虑跳水池的池面是一个反射面。
比赛时，跳水运动员在下跳过程中希望在空中能看清水面，从而来控制自己的入水动作。
因此灯具应避免在跳水池的上空和运动员的前方向水面照射，否则运动员会在水面看到自己晃动的倒影，影响运动员的判断能力。
2)将金属卤化物灯具布置在游泳池、跳水池两侧的上空且与泳道方向相平行的两条灯光马道上。
灯具安装垂直遮光板，从而减少对运动员产生的眩光。
为了提高垂直照度，灯光采用斜照方式。
灯具的布置应控制光源的最大光强与垂直面(池中心)成50。
角度范围内。
3)配备瞬间再发功能的照明灯具，作为游泳跳水馆的应急照明。
4)由于游泳馆温度高、湿度大，蒸汽中含有氯气，所以灯具应采用铝质金属制造，密闭型，具有防潮防腐蚀功能。
5)为维护、保养方便，将灯具布置在马道上。
(5)控制方式：比赛场灯光控制采用智能照明控制系统。
利用通讯总线与馆内楼宇自控(BA)系统的网络平台连接，设置可编程灯光控制面板，并设置显示终端。
所有比赛照明的工作情况，均能在显示终端上显示。
照明至少有国际比赛(有彩电转播)、国内比赛、平时训练、清扫四挡照度控制，以适应不同比赛或练习时对照度的要求。
灯控室分别设置在游泳池及跳水池两端，便于看灯具工作情况。
(6)水下照明：为便于水下摄像、水上芭蕾比赛以及平时训练的需要，在跳水池和游泳池两侧安装水下照明。
室内水下照明参考1000～11001m／m。
设计，灯具上口宜布置在水面以下0.3～O.5m，灯具间距2.5～3.0m(浅水池)和3.5～4.0m(深水池)。
灯具应为防护型。
灯具供电电压为12V。
(7)应急照明和疏散照明：在地下层设备通道、一层和二层休息廊、楼梯等处安装疏散诱导灯。
各出口、门厅设置安全出口指示灯，以便于事故时观众疏散。
5.防雷接地系统(1)由于游泳跳水馆屋顶为钢结构支撑体系，利用屋面铝型材屋面板作为接闪器，所有突出屋面的金属体和构筑物应与避雷带电气连接。
(2)本工程强、弱电采用共用接地装置，以建筑物、构筑物的金属体、构造钢筋和基础钢筋作为接地体，其接地电阻小于1欧姆。
(3)游泳馆～220V／380V低压系统接地型式采用TN—S，PE线与N线严格分开。
(4)游泳馆除采取总等电位连接措施外，游泳馆及戏水池部分还应进行局部等电位连接。
将O、1及2区内所有装置外可导电部分，与位于这些区内的外露可导电部分的保护线连接起来，并经过总接线端子与接地装置连接。
(5)为预防雷电电磁脉冲引起的过电流和过电压，在下列部位装设电涌保护器(SPD)：1)在变压器低压侧装一组SPD。
当SPD的安装位置距变压器沿线路长度不大于10m时，可装在低压主进断路器负载侧的母线上，SPD支线上应设短路保护电器，并且与主进断路器之间应有选择性。
2)在向重要设备供电的末端配电箱的母线的各相上，应装设SPD。
上述的重要设备通常是指重要的广播电视工艺、计算机、UPS电源、火灾报警装置、电梯的集中控制装置、集中空调系统的中央控制设备等用电设备。
3)对重要的信息设备、电子设备和控制设备的订货，应提出装设SPD的要求。
4)由室外引入或由室内引至室外的电力线路、信号线路、控制线路、信息线路等在其人口处的配电箱、控制箱、前端箱等的引入处应装设SPD。
(6)所有弱电机房、电梯机房、浴室等均作局部等电位连接。
6.广播音响系统(1)游泳馆的广播音响根据使用要求，扩声系统应包括可能同时独立使用的以下部分或全部子系统：1)观众席的扩声系统；2)比赛场地的扩声系统；3)运动员、教练员、裁判、医务等人员休息、练习、工作场所的检录呼叫系统；4)观众休息等房间的音乐、广播系统；5)馆外人口附近的广播系统；6)水下扩声系统。
(2)比赛扩声系统1)电声指标及总要求。
为让观众观赏比赛时能听懂听清播音员、裁判员的声音，必须做到电声与建声相结合，使整个大厅的混响时间应控制在合理的数值。
同时要考虑到观众在观看比赛对，往往情绪激动，声音嘈杂，运动员在比赛过程中也会产生噪音，所以当信噪比不够大时，会产生听不清的后果；其次，在播放音乐时，要让观众听到悦耳的音乐，也就是平时说的丰满度，混响时间不能过短。
特别是观看水上芭蕾比赛，运动员在优美的乐曲中施展各种舞姿，既要让观众看清运动员的精彩表演，又要让观众听到温柔、舒适有弹性的音乐，以收到较好的艺术效果；再次，整个比赛大厅要有均匀的声场，电声系统的传输系统传输频率特性要好、失真要小。
具体指标如下：游泳馆比赛厅扩声系统的扩声特性设计指标，参照《体育馆声学设计及测量规程》JGJ／T131—2000(J42—2000)中的一级指标标准。
①最大声压级≥105dB；②传输频率特性：以125～4000Hz平均声压级为0dB，在此频带内允许士4dB的变化(1／3倍频程测量)；63～125Hz和4000～8000～125Hz允许变化范围~8dB。
③传声增益，在125～4000Hz频带内，平均不小于一10dB。
④声场大部分区域不均匀度不大于8dB。
⑤系统噪声：扩声系统不产生明显可觉察的噪声干扰。
⑥游泳馆比赛厅满场500～1000Hz混响时间：每座容量在>25m3，混响时间<2.5s。
2)扩声系统组成。
本工程设有多路话筒输入，如主席台、裁判员、播音员(中英文)，还有激光唱机、盒式录音机、开盘录音座等。
还应考虑给电台、电视台输出供实况录音或转播的讯号，如选用12路输入、4分组输出的MACKIE调音台(频响20～20kHz，输出噪音<一85dB，总谐波失真在40～10kHz<0.03％)可用一个六频道无线话筒接受器，供比赛及需要流动话筒输入时使用；在调音台的主输出，采用反馈抑制压缩限幅器，避免在过大讯号输入时，产生严重的失真，甚至烧坏功放和扬声器；采用均衡器用以调节补偿频率特性；采用延时器来调节水下音响由于声音在水中和空气中传播的速度不同及喇叭安装位置到运动员传播距离不一样，引起的时间差，保证水上芭蕾运动员在水中和浮出水面能听到同步的声音。
选用有频率宽、质量高、失真小的驱动。
3)扬声器的设置。
本工程采用集中与分散相结合的方式。
全部主扩声扬声器安装在靠近大面积观众区上面的灯光马道上，根据功能不同分为游泳区部分观众席与比赛场地的扩声两部分。
然后根据扬声器覆盖的范围分散安装扬声器。
