建筑工程识图(基础知识) ——图纸是工程师的语言

建筑施工图纸基本识图方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

看图时必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

深入理解建筑施工图纸如何深入理解建筑施工，对工程项目的建筑施工非常重要，施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求，也是对设计者的的设计理念的理解。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

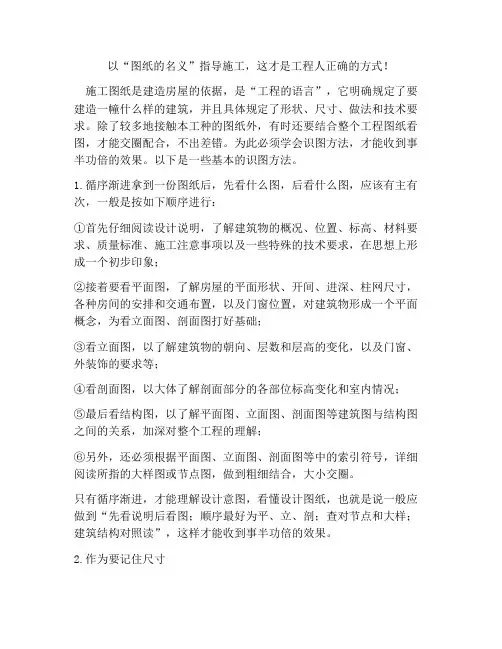

以“图纸的名义”指导施工，这才是工程人正确的方式！施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

1.循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

2.作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

建筑工程识图超级详细培训教程建筑工程识图是建筑行业中不可缺少的一部分，也是每位建筑工程师必备的基础技能之一。

本文将详细介绍建筑工程识图的基础知识、绘图方法以及注意事项，帮助大家更好地掌握建筑工程识图技能。

一、建筑工程识图基础知识1. 工程制图分类根据要表达的图形内容和使用目的的不同，工程制图可以分为以下几种：•建筑制图•基础设施制图•机械制图•电气制图•科技制图2. 建筑工程制图基础建筑工程制图主要包含平面图、立面图、剖面图、构造图、细部图等几个部分。

平面图是建筑制图中最为重要的一部分，主要用于表达建筑的平面布局。

立面图用于描述建筑物立面的构造和装饰；剖面图则用于描述建筑物内部结构、构造和装修；构造图则用于描述建筑物各种构造的形状、尺寸和关系；细部图则用于描述建筑物中一些局部细节的形状、尺寸和结构等。

二、建筑工程识图方法1. 了解常见建筑工程符号建筑工程符号是建筑手绘图中最为常见的一种元素，包括建筑物的图例、缩写、尺度、边界等等。

比如，“DP”表示“电气管道”、“W”代表“水管”、“F”代表“风管”、“GL”代表“大楼”等等。

2. 确定平面图比例平面图上，每个方格的宽度代表的实际长度就是该图比例尺的1/10。

建议采用 1:100、1:200 或 1:500 的比例。

3. 确定绘图工具建筑工程制图最常用的工具就是铅笔、橡皮、尺子、直角板和图钉等。

建议使用矩形头尺子或平头尺子进行测量，直角尺则可用于绘制直角线。

4. 选择合适的绘图材料建议在纸上或卡纸上进行绘制，以保证图纸质量和颜色效果。

在绘制过程中，可使用不同颜色的笔或画笔来区分不同的部分和元素。

5. 使用辅助工具进行绘制为了保证图纸的精度和准确性，建议使用一些辅助工具进行绘制，如绕尺器、压痕线和水平线等。

三、建筑工程识图注意事项1. 注意细节建筑工程制图过程中，应注意图纸的每一个细节，如图纸的比例尺、字体和符号的规范化等。

2. 常用建筑工程符号的正确性建筑工程符号的正确使用是保证图纸能够被准确理解的重要保障，因此建筑人员需要熟练掌握常用建筑工程符号及其代表的含义，并在制图中准确使用。

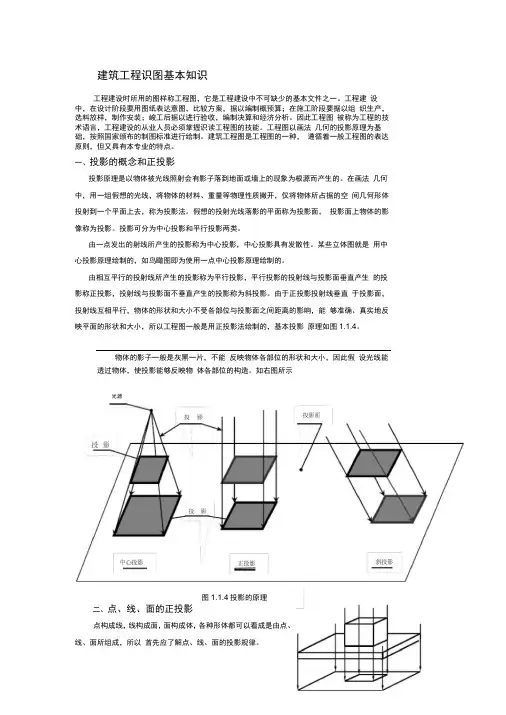

建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。

工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。

因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。

工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。

建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。

一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。

在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。

假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。

投影可分为中心投影和平行投影两类。

由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。

某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。

由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。

由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。

物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。

如右图所示光源图1.1.4投影的原理二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。

1. 点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。

2. 直线的投影规律直线的投影是直线两端点投影的连线。

建筑施工图识图基本知识建筑施工图识图基本知识1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

故要求有关施工人员必须熟悉施工图的全部内容。

一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。

在本实训教材中，将主要介绍房屋建筑施工图的识读，由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识，在本教材中将不再赘述。

1.1.2建筑施工图内容概要建筑施工图简称“建施”。

主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。

建筑施工图包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、平面图、立面图、剖面图和详图。

图纸目录包括每张图纸的名称、内容、图号等。

设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。

）1.1.3图纸索引比例比较小的图纸中，有些构造节点表达不清楚时，可以用索引和局部详图来表示。

索引符号和详图符号呈一一对应的方式，即有索引符号，就有详图符号。

1．被索引的详图在同一张图纸内2．被索引的详图不在同一张图纸内3．被索引的详图在标准图中4．被索引的剖视详图在同一张图纸内5．被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。

用细单点长画线表示。

并在线的端头画直径为8mm，详图上为10mm，在圆圈上编号。

平面图上定位轴线应编号，宜标注在图样的下方与左侧。

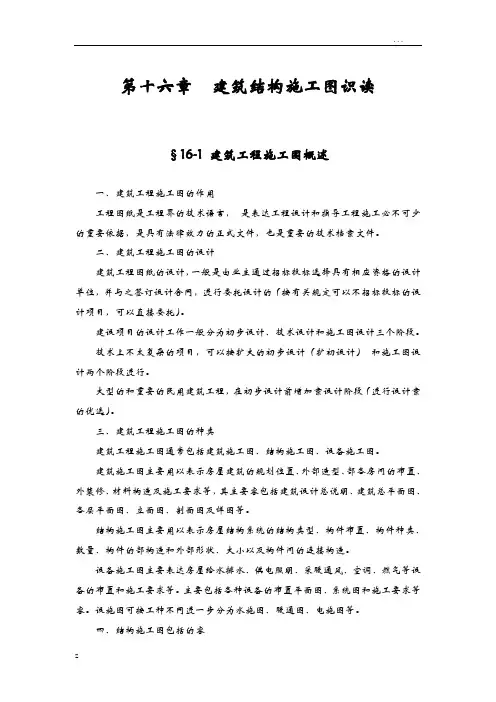

第十六章建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加案设计阶段（进行设计案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、部各房间的布置、外装修、材料构造及施工要求等，其主要容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的容不同类型的结构，其施工图的具体容与表达也各有不同，但一般包括下列三个面的容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长法；所采用的通用做法的标准图图集；施工应遵循的施工规和注意事项。
