建筑工程识图(基础知识)讲解共117页

第一章建筑识图基本知识1.1建筑制图标准和规范依据 GB/T50001-2001——房屋建筑制图统一标准GB/50104-2001——建筑制图标准一、图幅与图框1、图幅：图纸的大小l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2A1：841×594A2：594×420A3:420×297A4：297×2102、图框：做图区域的界限a：装订边宽度，无论多大的图幅，装订边宽度不变c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余小图纸取5mm 3、 对中标志：用于复制图纸，0.35mm 宽，伸入图幅内5mm 二、 标题栏与会签栏 1、 标题栏（图标）反应该图的设计、绘图方面的等等情况，包含：工程名称、图名、设计单位及设计师、绘图员、图号等等2、 会签栏：建筑是一项综合工程，包含了方方面面的专业和技术，会签栏是各专业负责人对该图纸的认可签字，包括：城市规划、消防、给排水、结构、暖通、环保、燃气等。

三、 图线 1、 线宽组及线型线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /42、图线画法1）同张图纸，同比例的图样应采用相同线宽组2）图框、标题栏的界限用b线绘制3）平行线之间的间隔不能小于0.7，避免误认为一条线4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。

只有虚线是实线的延长线时，应留空隙5）图形小时可以用细实线代替单点长划线、双点长划线四、字体工程字为长仿宋字，字高等于字号，为20，14，10，7，5，3.5，2.5 分别用在不同的地方。

写字方法：横平竖直，注意起落，结构匀称，填满方格。

五、比例图形与实物相应线性尺寸之比。

写在图名右侧，用小一号或小二号字体书写。

常用比例：1：1，1：2，1：5等，P11表。

六、尺寸标注标注要求: 正确、完整、清晰、合理。

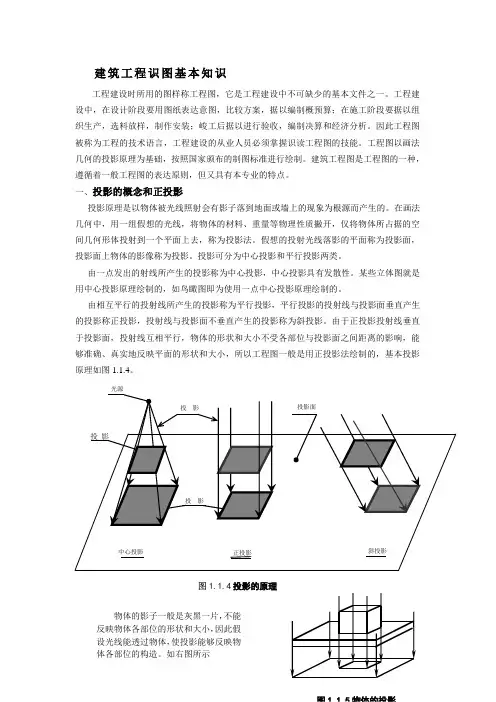

建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。

工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。

因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。

工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。

建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。

一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。

在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。

假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。

投影可分为中心投影和平行投影两类。

由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。

某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。

由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。

由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。

二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。

1.点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。

2.直线的投影规律直线的投影是直线两端点投影的连线。

直线平行于投影面时的投影是直线，反映实长；直线垂直于投影面时的投影积聚为一点；直线倾斜于投影面时的投影为直线，长度缩短；直线上的一点的投影仍在其直线上；平行线的投影仍保持平行；直线上两线段长度之比和两平行线段之比投影后保持不变。

建筑施工图识图基本知识建筑施工图识图基本知识1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

故要求有关施工人员必须熟悉施工图的全部内容。

一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。

在本实训教材中，将主要介绍房屋建筑施工图的识读，由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识，在本教材中将不再赘述。

1.1.2建筑施工图内容概要建筑施工图简称“建施”。

主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。

建筑施工图包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、平面图、立面图、剖面图和详图。

图纸目录包括每张图纸的名称、内容、图号等。

设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。

）1.1.3图纸索引比例比较小的图纸中，有些构造节点表达不清楚时，可以用索引和局部详图来表示。

索引符号和详图符号呈一一对应的方式，即有索引符号，就有详图符号。

1．被索引的详图在同一张图纸内2．被索引的详图不在同一张图纸内3．被索引的详图在标准图中4．被索引的剖视详图在同一张图纸内5．被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。

用细单点长画线表示。

并在线的端头画直径为8mm，详图上为10mm，在圆圈上编号。

平面图上定位轴线应编号，宜标注在图样的下方与左侧。
