北京市第十三中学物理第十一章 电路及其应用精选测试卷

  • 格式：doc
  • 大小：880.00 KB
  • 文档页数：25

北京市第十三中学物理第十一章 电路及其应用精选测试卷一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。

2．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12D ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A时，通过灯泡b、c的电流均为0.125 A，由图像可知，灯泡a两端的电压为3.0 V，灯泡b两端的电压是0.4 V，灯泡a的功率为30.250.75P UI W==⨯=故A 错；B对C、灯泡b的阻值为0.43.20.125URI===Ω ,故C错；D、灯泡a的功率为30.250.75aP UI W==⨯=，灯泡b的功率为0.40.1250.05bP U I W==⨯=''，所以灯泡a、b的电功率之比为15:1，故D错；故选B3．一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电荷量为e。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为A．ρnev B．ρnSev C．ρnLev D．ρnSLev【答案】A【解析】【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev=，LRSρ=所以可得，加在导体两端的电压为LU IR nSev nev LSρρ===又因为此时导体内的电场为恒定电场，可得UE nevLρ==故选A4．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【解析】【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtSρ=这段导线中自由电子的数目为A Am vtSn N NM Mρ==在t时间内这些电子都能通过下一截面，则电流:q neIt t==代入解得，AvSN eIMρ=解得电子定向移动的速率：AMvSN eρ=故A正确，BCD错误．5．两个定值电阻R1、R2串联后接在输出电压U恒为10 V的直流电源上，有人把一个电压表并联在R1两端（如图），电压表的示数为6V，如果将电表改接在R2两端，则电压表的示数将（）A．小于4V B．等于4VC．大于4V小于6V D．等于或大于6V【答案】A【解析】试题分析：将电压表与电阻R1并联时，电压表的读数为6V，则电阻R2两端的电压为4V．将电压表与电阻R1并联，则其并联的总电阻小于R1，1216RU VR R⋅=+并并，2214RU VR R⋅=+并；若将电压表与电阻R2并联，则其并联的总电阻小于R2，根据串联电阻的电压分配可知，2222121214R R RU U U VR R R R R R=+++并并并＜＜，所以电压表的读数将小于4V，故A正确，BCD错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.6．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻阻值的一半；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】C【解析】【分析】【详解】当接线柱1、2接入电路时，R1与电流表并联，由于R1＝，可知流过R1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，C正确，D错误．7．一个电流表的满偏电流I g=1mA，内阻为300Ω，要把它改装成一个量程为15V的电压表，则应在电流表上（）A．串联一个14700Ω的电阻B．并联一个14700Ω的电阻C．串联一个15000Ω的电阻D．并联一个15000Ω的电阻【答案】A【解析】【分析】【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g gU I R R=+，代入数据得14700ggUR RI=-=Ω，故选A．【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为ggUR RI=-．8．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。

故选B。

9．为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U-I图象应是A ．B ．C ．D ．【答案】C 【解析】 【分析】根据电路中电阻的变化，确定电压与电流变化，并考虑温度对电阻的影响，运用U ﹣I 图象含义分析判断． 【详解】当滑动变阻器在最左端时，灯泡连端电压为0，滑动变阻器逐渐向右移动，小灯泡的亮度逐渐变亮，直到正常发光．随着小灯泡两端电压的升高，电流也在升高，但是，小灯泡灯丝的电阻随着温度的升高而增大，在图像上各点切线斜率应越来越大．故C 正确 【考点】探究小灯泡的伏安特性曲线 【点睛】考查闭合电路中动态变化问题的分析，需要注意的是灯泡的电阻随着电压的升高而增大；10．如图所示，R 1和R 2是同种材料、厚度相同、表面为正方形的导体，但R 1的尺寸比R 2的尺寸大.在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是A ．R 1中的电流小于R 2中的电流B ．R 1中的电流大于R 2中的电流C ．R 1中自由电荷定向移动的速率大于R 2中自由电荷定向移动的速率D ．R 1中自由电荷定向移动的速率小于R 2中自由电荷定向移动的速率 【答案】D 【解析】 【分析】 【详解】设导体厚度为d ，R 边长为L ，电阻率为ρ，根据电阻定律得导体的电阻为：1L R Ld dρρ== 由此可知导体R 1、R 2的阻值相等．AB. 电压相等，导体R1、R2的阻值相等，所以通过R1的电流等于通过R2的电流，故AB错误；CD.根据电流的微观表达式：I=nevS=nevLd由于I、n、e、d相同，则L越大，v越小，则R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率，故D正确，C错误．11．在许多精密的仪器中，如果需要较精确地调节某一电阻两端的电压，常常采用如图所示的电路通过两只滑动变阻器1R和2R对一阻值为500Ω左右的电阻0R两端电压进行粗调和微调．已知两个滑动变阻器的最大阻值分别为200Ω和10Ω关于滑动变阻器1R、2R的连接关系和各自所起的作用，下列说法正确的是（）A．取1R=200Ω，2R＝10Ω，调节2R起粗调作用B．取1R=10Ω，2R=200Ω，调节2R起微调作用C．取1R=200Ω，2R=10Ω，调节1R起粗调作用D．取1R=10Ω，2R=200Ω，调节1R起微调作用【答案】B【解析】【分析】【详解】若1R=200Ω，2R＝10Ω,则2R与R0组成的部分电路的电阻远小于1R,移动1R上的滑片很不方便调节2R两端的电压.当1R=10Ω，2R=200Ω时,移动1R上的滑片使1R两端的电压变化较快,移动2R上的滑片使R0两端的电压变化相对较慢,故B对；ACD错故选B【点睛】滑动变阻器采用分压式接法时,为使电压变化明显,滑动变阻器的总电阻要远小于被测电阻的电阻值.12．如图所示，电解池内有一价的电解液，t s内通过溶液内截面S的正离子数是n1，负离子数是n2，设元电荷为e，以下说法中正确的是()A ．当n 1＝n 2时电流强度为零B ．当n 1＞n 2时，电流方向从A →B ，电流强度为I ＝12()n n et - C ．当n 1＜n 2时，电流方向从B →A ，电流强度为I ＝21()n n et- D ．溶液内电流方向从A →B ，电流强度为I ＝12()n n et+ 【答案】D 【解析】 【详解】电荷的定向移动形成电流，正电荷的定向移动方向是电流方向，由图示可知，溶液中的正离子从A 向B 运动，因此电流方向是A →B ，流过的电量是正负电量绝对值的和，不能相互抵消；电流的大小为12+q q n e n eI tt+==正负故选D ． 【点睛】本题考查电流的定义，要知道电荷的定向移动形成电流，正电荷的定向移动方向是电流的方向，应用电流定义式即可正确解题．13．如图所示是一个电路的一部分，其中15R =Ω，21R =Ω，33R =Ω，10.2I A =，20.1I A =，那么电流表测得的电流为（ ）A ．0.2A ，方向向右B ．0.15A ，方向向左C ．0.2A ，方向向左D ．0.3A ，方向间右【答案】C 【解析】 【详解】由图示电流方向可计算出1R 和2R 两端电压降1 1.0U V =，20.1U V =，电势左高右低，比较1U ，2U 可判定3R 两端电势下高上低，30.9U V =，通过3R 中的电流大小为3330.3U I A R ==的电流，方向向上，由图可知3R 上电流由2I 和A I 共同提供的，0.2A I A =，方向向左，C 正确．14．如图所示，两个截面不同、长度相等的均匀铜棒接入电路，两端电压为U ，则( )A ．通过两棒的电流相等B ．两棒的自由电子定向移动的平均速率相同C ．两棒内的电场强度不同，细棒内场强大D ．细棒的电压U 1大于粗棒的电压U 2 【答案】ACD 【解析】 【分析】 【详解】AD ．设两段铜棒长度相等，细端电阻为R 1，粗端为R 2，根据电阻定律，则R 1>R 2；由于两电阻串联，故电流相等I 1＝I 2，U 1>U 2，故AD 正确． C ．由E ＝Ud知细棒内的场强E 1大于粗棒内的场强E 2，所以C 正确． B ．又由I ＝neSv 可知，两段铜棒I 、n 、e 相同，而S 1<S 2，故自由电子定向移动速度v 1>v 2，所以B 错误； 故选ACD ． 【点睛】本题考查串并联的电流、电压规律及欧姆定律等内容；同时要注意明确在导体中形成了沿导线的电场，U=Ed 在这里同样适用．15．两根不同金属导体制成的长度相等、横截面积相同的圆柱形杆，串联后接在某一直流电源两端，如图所示。

合集下载

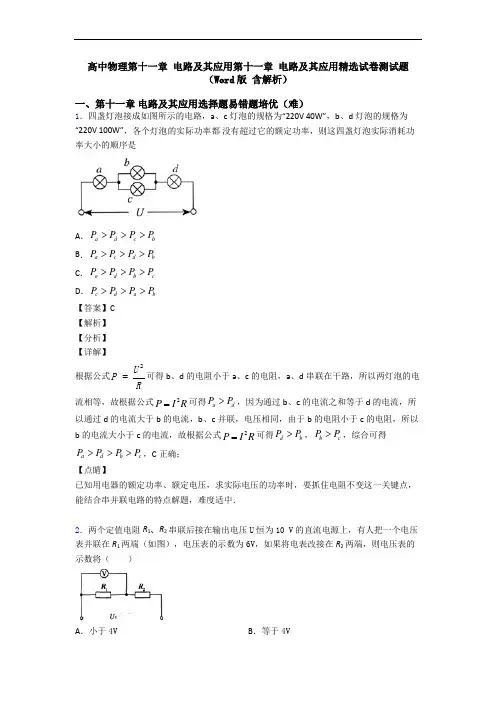

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷测试题(Word版 含解析)

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷测试题(Word版 含解析)

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷测试题（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．2．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，121 6R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.3．如图所示是一个电路的一部分,其中R 1=10Ω,R 2=4Ω,R 3=4Ω,I 1=0.3A,I 2=0.5A,那么电流表测得的电流为( )A ．0.25A ，方向向右B ．0.15A ，方向向左C ．0.75A ，方向向左D ．0.35A ，方向向右【答案】A【解析】【详解】1R 两端的电压：1110.310V 3V U I R ==⨯=2R 两端的电压：2220.54V 2V U I R ==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷测试卷(解析版)

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷测试卷(解析版)

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷测试卷（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。

推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。

为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。

则推进器获得的推力大小为（ ）A 2UJIB ．22U JIC ．2U JID UJI 【答案】A 【解析】 【分析】 【详解】在A 处电离出正离子，经B 、C 间电压加速后，由动能定理可知212qU mv =解得2qUv m=以t 秒内喷射的离子为研究对象，应用动量定理有Ft nmv =又因为=nq I t =nm J t解得2F UJI =2UJI A 正确，BCD 错误。

故选A 。

2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A 【解析】 【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 V U 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φa U 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b aφφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确． 故选A 。

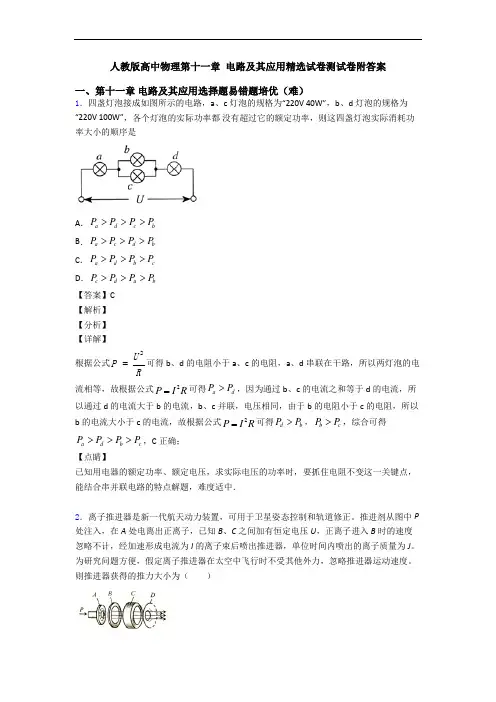

人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案

人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案

人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案一、第十一章 电路及其应用选择题易错题培优（难）1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．2．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。

推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。

为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。

则推进器获得的推力大小为（ ）A B ．22U JIC ．2U JID 【答案】A【解析】【分析】【详解】在A 处电离出正离子，经B 、C 间电压加速后，由动能定理可知212qU mv =解得v = 以t 秒内喷射的离子为研究对象，应用动量定理有Ft nmv =又因为=nq I t =nm J t解得F =A 正确，BCD 错误。

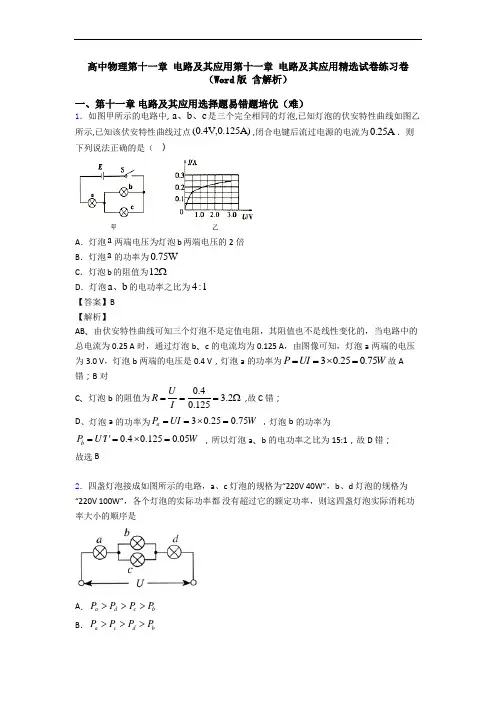

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷练习卷(Word版 含解析)
