钢渣替代铜渣配料煅烧熟料浅析

关于锰铁合金渣用作水泥矿化剂技术分析水泥工艺工程师：胡廷普2005年10月8日于贵州锰渣在水泥熟料煅烧中的应用某立窑水泥厂为节能降耗、变废为宝，将当地丰富的锰渣加以利用，作为原料来制备水泥生料。

锰渣是钢铁厂冶炼锰铁的废渣，二氧化锰含量在30%左右。

该厂同时在生料中单掺萤石矿化剂，生料Fe2O3控制在2.2±0.2、饱和比为0.94±0.02,在试生产过程中，熟料强度下降很多，混合材掺量低，有时甚至不掺混合材，生产成本高。

根据以上现象，分析认为锰渣中主要成份MnO2在高温下分解为Mn2O3（分解温度为其沸点535℃）取代Fe2O3生成锰铝酸四钙（C4AM），造成三率值实际值偏低，以致减少了C3S和C3A的生成量，增加了铁相量，从而导致熟料强度尤其是早期强度下降。

综合其它影响因素，该厂采取了如下措施：由于锰对生料易烧性及水泥熟料的抗压强度有不利的影响，故严格控制生料中MnO2的含量应小于1.3%；煅烧熟料时，烧成带温度控制为≥1400℃；由于锰渣具有矿化剂的作用，故取消了萤石矿化剂；在生料配料计算时，将MnO2和Fe2O3算在一起，避免三率值实际值偏低。

具体计算公式为：KH=(C－1.65A－0.35F－0.32MnO2)/2.8S; SM=S/(A＋F ＋0.91MnO2); IM=A/(F＋0.91MnO2)。

掺入锰渣后，由率值计算熟料矿物组成的公式也相应改变：C3S=3.8(3KH－2)S;C2S=8.6(1－KH)S;C3A=2.65(A－0.64F－0.59MnO2); C4AF=3.04F; C4AM=2.78MnO2。

同时严格控制成球粒径和水分，使5—7mm颗粒生料球在95%以上，料球水分在12.0％±0.5%以内。

调整后通过在窑上试烧，窑内上火快、通风良好、底火均匀，熟料游离氧化钙在2.5%以下，安定性合格，强度3天和28天分别达到30Mpa、60Mpa，产量与以前相比提高了10%。

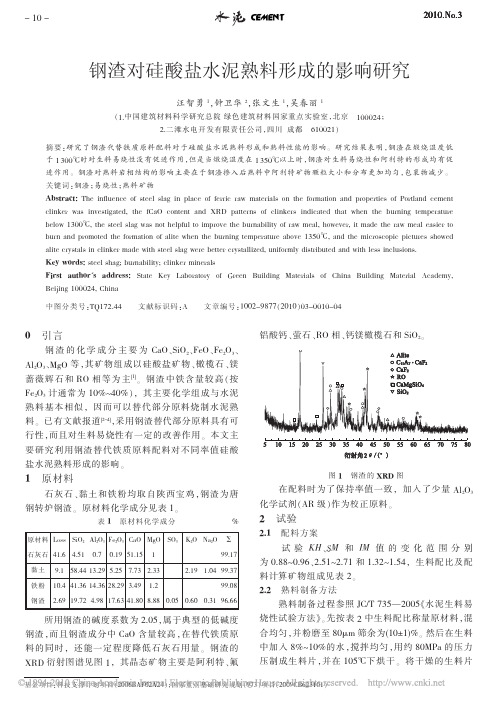

选取 A1、A3、B1 和 B3 配料在不同温度下煅烧的 熟料样品进行了 XRD 测试，见图 2。 由图 2 可见，上 述几组配料烧制的熟料样品中晶型相均相同，为水泥 熟料的四大矿物和 fCaO。 在不同温度下煅烧样品的 衍射图谱变化趋势也都类似， 都是在 1 250℃时阿利 特衍射峰很小，fCaO 和贝利特的衍射峰非常明显。 随 着煅烧温度的升高， 阿利特的衍射峰不断增强，而 fCaO 和贝利 特 的 衍 射 峰 明 显 减 小 ，1 450℃煅 烧 的 样 品中几乎看不到 fCaO 的衍射峰。 在相同率值配料（如 A1 和 B1）和相同的煅烧温度下（如均为 1 450℃），掺 钢渣样品比不掺钢渣样品中阿利特衍射峰 （d=3.03、 2.96、1.76）更明显一些，在 1 250℃和 1 300℃下这种现 象更加明显，这说明钢渣一定程度上促进了阿利特在 低温下的形成。
Fe2O3 计通常为 10%～40%）， 其主要化学组成与水泥
熟料基本相似， 因而可以替代部分原料烧制水泥熟
料。 已有文献报道[2-4]，采用钢渣替代部分原料具有可
行性，而且对生料易烧性有一定的改善作用。 本文主
要研究利用钢渣替代铁质原料配料对不同率值硅酸
盐水泥熟料形成的影响。
1 原材料
石灰石、黏土和铁粉均取自陕西宝鸡，钢渣为唐
钢转炉钢渣。 原材料化学成分见表 1。
表 1 原材料化学成分
%
原材料 Loss SiO2 Al2O3 Fe2O3 CaO MgO SO3 K2O Na2O Σ
石灰石 41.6 4.51 0.7 0.19 51.15 1
99.17
黏土 9.1 58.44 13.29 5.25 7.73 2.33
2.19 1.04 99.37

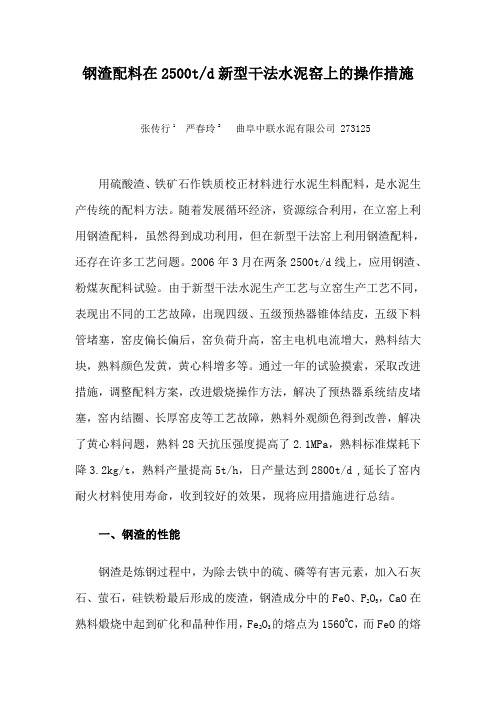

钢渣配料在2500t/d新型干法水泥窑上的操作措施张传行1严春玲 2 曲阜中联水泥有限公司 273125用硫酸渣、铁矿石作铁质校正材料进行水泥生料配料，是水泥生产传统的配料方法。

随着发展循环经济，资源综合利用，在立窑上利用钢渣配料，虽然得到成功利用，但在新型干法窑上利用钢渣配料，还存在许多工艺问题。

2006年3月在两条2500t/d线上，应用钢渣、粉煤灰配料试验。

由于新型干法水泥生产工艺与立窑生产工艺不同，表现出不同的工艺故障，出现四级、五级预热器锥体结皮，五级下料管堵塞，窑皮偏长偏后，窑负荷升高，窑主电机电流增大，熟料结大块，熟料颜色发黄，黄心料增多等。

通过一年的试验摸索，采取改进措施，调整配料方案，改进煅烧操作方法，解决了预热器系统结皮堵塞，窑内结圈、长厚窑皮等工艺故障，熟料外观颜色得到改善，解决了黄心料问题，熟料28天抗压强度提高了2.1MPa，熟料标准煤耗下降3.2kg/t，熟料产量提高5t/h，日产量达到2800t/d ,延长了窑内耐火材料使用寿命，收到较好的效果，现将应用措施进行总结。

一、钢渣的性能钢渣是炼钢过程中，为除去铁中的硫、磷等有害元素，加入石灰石、萤石，硅铁粉最后形成的废渣，钢渣成分中的FeO、P2O5，CaO在熟料煅烧中起到矿化和晶种作用，Fe2O3的熔点为15600C，而FeO的熔点为14200C，因此能降低熟料的液相生成温度和液相粘度，提高C2S 与CaO在液相中的扩散，促进C3S晶体的发育成长，P2O5含量较少，一般在1.5%，掺入后不会影响水泥性能，而且P2O5是β-C2S的晶格稳定剂,能够阻止α-C2S在6750C时转变为γ-C2S,防止熟料粉化,CaF2是一种良好的矿化剂, CaO不需分解直接参与固相反应,不仅能够降低熟料的热耗,同时还能诱导C3S的形成。

但由于操作参数不及时调整，配料指标不当，还会造成液相提前出现，液相粘度增大，导致结堵等工艺故障。

二、原材料的成分及配比用钢渣代铁粉、用粉煤灰代粘土，采用四种组分进行配料，其原材料的成分见表（一）表1 原材料的成分表2 原料配比表3 生料成分及率值。

９ ．２ ８ １
１ ６ ．０ ０
０９ ４ ．０
２８ ． ６
２５ ．７
１４ ． ５
１７ ．Ｏ
７月
平 均
３ ．５ ６８
０５ ．０
ｌ． ２７ ０
２１ ８ ． ４
２６ ． ７
５２ ．６
１７ ． ７
３２ ．２
４． ２０ ９
６ ．８ ４９
２９ ． ６
３２ ．５

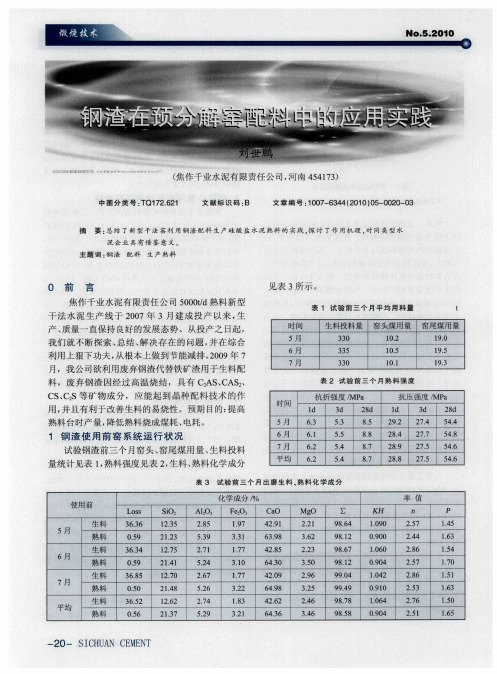

足钢 渣 的研 磨 。虽然 在 生产 过程 中也 出现过 因为震 动大 而 导致 生料 磨跳 停 的现 象 ，但 总体 来说 对 生料 的生 产和 质 量影 响不 大 。 添加 钢渣 后 ， 熟料 煅烧 过程 中 ， 在 明显感 觉 窑 内 热工 制 度 比较 稳 定 ， 用煤 量 减 少 ， 内气 氛 好 ， 窑 出窑 熟料 的黄 心料 减 少 ， 熟料 外观 质量 有 了明显 的 改善 。 我们 在 生料 配料 中有 意 识 的提 高饱 和 比 ，在 煤质 不 变 的前提 下 ， 料 的易烧 性 大为 改善 ， 且熟 料质 量 生 并 得到 了较 大 的提 高 。 用钢 渣后 三 个 月窑头 、 试 窑尾 煤 用量 、 生料投 料 量 月平 均 统 计 见表 ５ 熟 料 强 度统 计 ，
５． ４６
平 均
６ ． ２
５４ ．
８７ ．
２． ８ ８
２． ７５
５． ４６
表 ３ 试 验 前 三 个 月 出磨 生料 、 熟料 化 学 成 分
使 用 前
Ｌ ｓ ｏｓ Ｓ Ｏ２ ｉ Ａ１ ２ ０３
化 学成 分 ／ ％
Ｆ２ ｅＯ３ Ｃ Ｏ ａ Ｍｇ Ｏ ∑ ＫＨ
（ 焦作 千业水 泥有 限责任 公 司 ， 南 ４ ４ ７ ） 河 ５ １３

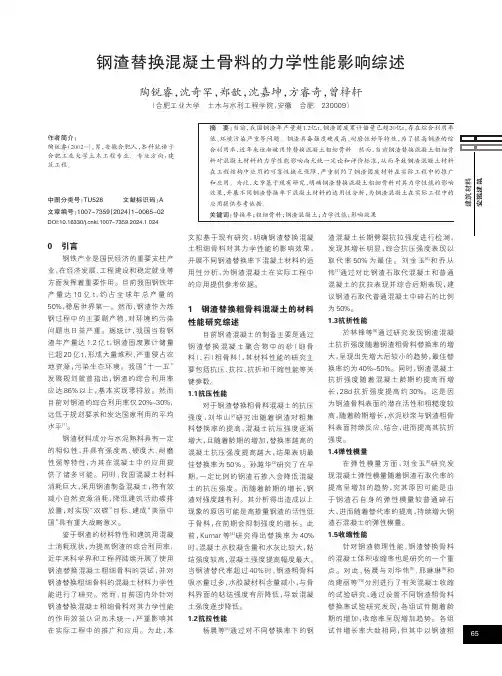

安徽建筑中图分类号：TU528文献标识码：A文章编号：1007-7359（2024）1-0065-02DOI:10.16330/ki.1007-7359.2024.1.0240引言钢铁产业是国民经济的重要支柱产业，在经济发展、工程建设和稳定就业等方面发挥着重要作用。

目前我国钢铁年产量达10亿t ，约占全球年总产量的50%，稳居世界第一。

然而，钢渣作为炼钢过程中的主要副产物，对环境的污染问题也日益严重。

据统计，我国当前钢渣年产量达1.2亿t ，钢渣固废累计储量已超20亿t ，形成大量堆积，严重侵占农地资源，污染生态环境。

我国“十一五”发展规划就曾指出，钢渣的综合利用率应达86%以上，基本实现零排放。

然而目前对钢渣的综合利用率仅20%~30%，远低于规划要求和发达国家利用的平均水平[1]。

钢渣材料成分与水泥熟料具有一定的相似性，并具有强度高、硬度大、耐磨性强等特性，为其在混凝土中的应用提供了诸多可能。

同时，我国混凝土材料消耗巨大，采用钢渣制备混凝土，将有效减小自然资源消耗，降低建筑活动碳排放量，对实现“双碳”目标、建成“美丽中国”具有重大战略意义。

鉴于钢渣的材料特性和建筑用混凝土消耗现状，为提高钢渣的综合利用率，近年来科学界和工程界陆续开展了使用钢渣替换混凝土粗细骨料的尝试，并对钢渣替换粗细骨料的混凝土材料力学性能进行了研究。

然而，目前国内外针对钢渣替换混凝土粗细骨料对其力学性能的作用效益认识尚未统一，严重影响其在实际工程中的推广和应用。

为此，本文拟基于现有研究，明确钢渣替换混凝土粗细骨料对其力学性能的影响效果，开展不同钢渣替换率下混凝土材料的适用性分析，为钢渣混凝土在实际工程中的应用提供参考依据。

1钢渣替换粗骨料混凝土的材料性能研究综述目前钢渣混凝土的制备主要是通过钢渣替换混凝土聚合物中的砂（细骨料）、石（粗骨料），其材料性能的研究主要包括抗压、抗拉、抗折和干缩性能等关键参数。

1.1抗压性能对于钢渣替换粗骨料混凝土的抗压强度，刘华山[2]研究出随着钢渣对粗集料替换率的提高，混凝土抗压强度逐渐增大，且随着龄期的增加，替换率越高的混凝土抗压强度提高越大，结果表明最佳替换率为50％。

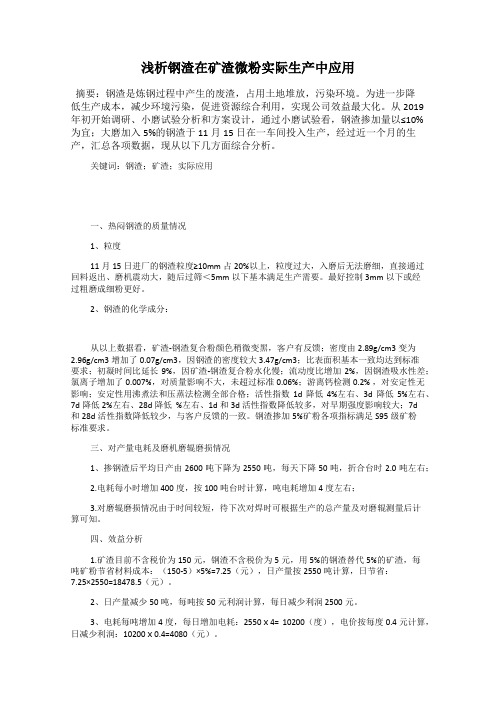

浅析钢渣在矿渣微粉实际生产中应用 摘要：钢渣是炼钢过程中产生的废渣，占用土地堆放，污染环境。为进一步降低生产成本，减少环境污染，促进资源综合利用，实现公司效益最大化。从2019年初开始调研、小磨试验分析和方案设计，通过小磨试验看，钢渣掺加量以≤10%为宜；大磨加入5%的钢渣于11月15日在一车间投入生产，经过近一个月的生产，汇总各项数据，现从以下几方面综合分析。

关键词：钢渣；矿渣；实际应用

一、热闷钢渣的质量情况 1、粒度 11月15日进厂的钢渣粒度≥10mm占20%以上，粒度过大，入磨后无法磨细，直接通过回料返出、磨机震动大，随后过筛＜5mm以下基本满足生产需要。最好控制3mm以下或经过粗磨成细粉更好。

2、钢渣的化学成分：

从以上数据看，矿渣-钢渣复合粉颜色稍微变黑，客户有反馈；密度由2.89g/cm3变为2.96g/cm3增加了0.07g/cm3，因钢渣的密度较大3.47g/cm3；比表面积基本一致均达到标准要求；初凝时间比延长9%，因矿渣-钢渣复合粉水化慢；流动度比增加2%，因钢渣吸水性差；氯离子增加了0.007%，对质量影响不大，未超过标准0.06%；游离钙检测0.2% ，对安定性无影响；安定性用沸煮法和压蒸法检测全部合格；活性指数1d降低4%左右、3d降低5%左右、7d降低2%左右、28d降低 %左右、1d和3d活性指数降低较多，对早期强度影响较大；7d和28d活性指数降低较少，与客户反馈的一致。钢渣掺加5%矿粉各项指标满足S95级矿粉标准要求。

三、对产量电耗及磨机磨辊磨损情况 1、掺钢渣后平均日产由2600吨下降为2550吨，每天下降50吨，折合台时2.0吨左右； 2.电耗每小时增加400度，按100吨台时计算，吨电耗增加4度左右； 3.对磨辊磨损情况由于时间较短，待下次对焊时可根据生产的总产量及对磨辊测量后计算可知。

四、效益分析 1.矿渣目前不含税价为150元，钢渣不含税价为5元，用5%的钢渣替代5%的矿渣，每吨矿粉节省材料成本：（150-5）×5%=7.25（元），日产量按2550吨计算，日节省：7.25×2550=18478.5（元）。

差。
有 ８年时 间 。 由于公 司石 灰 石 矿 山存 在先 天 不 足 ，
多年 来 ， 我公 司技术 人员 为解 决熟 料硅 率偏 低 、
石灰石原料主要依靠外购。长期 以来 ， 外购石灰石
中Ａ １ Ｏ ， 含量 偏 高且 不 稳 定 ， 硅质原料砂岩 中 Ｓ ｉ Ｏ ： 含量 在 ７ ８ ％～ ８ ３ ％ 范 围内波 动 ， 铁 质 原料 使 用 附 近
炼金 厂 的硫 酸 渣 ， Ｆ ｅ Ｏ ，含 量 偏 低 ， 仅为２ ０ ％ ～

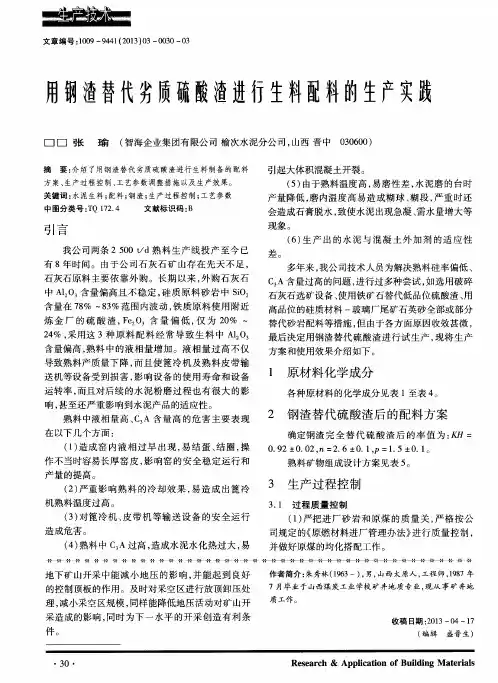

ｃ Ａ含量过高的问题 ， 进行过多种尝试 ， 如选用破碎 石灰石选矿设备 、 使用铁矿石替代低品位硫酸渣 、 用 高品位的硅质材料 一 玻璃厂尾矿石英砂全部或部分 替代砂岩配料等措施 ， 但由于各方面原因收效甚微 ， 最 后决 定用 钢渣 替代 硫 酸 渣 进 行 试 生 产 ， 现将 生产 方案和使用效果介绍如下。
２ ４ ％， 采 用这 ３种 原 料 配 料 经 常 导 致 生 料 中 Ａ １ Ｏ ， 含量 偏 高 ， 熟 料 中的 液相 量 增 加 。液 相 量 过 高 不 仅
导致熟料产质量下降 ， 而且使篦冷机及熟料皮带输
送 机等 设备 受 到损 害 ， 影 响 设 备 的使 用 寿命 和 设 备 运 转率 ， 而且 对 后续 的水 泥 粉 磨 过程 也 有 很 大 的影
产量降低 ， 磨 内温度高易造成糊球 、 糊段 ， 严重时还 会造成石膏脱水 ， 致使水泥出现急凝 、 需水量增大等
现象 。
引 言
我公 司两 条 ２ ５ ０ ０ ｔ ／ ｄ熟 料 生 产 线 投 产 至今 已
（ ６ ） 生 产 出 的 水 泥 与 混 凝 土 外 加 剂 的 适 应 性
引 起大 体积 混凝 土开 裂 。 （ ５ ） 由于熟料 温度 高 ， 易 磨 性差 ， 水 泥磨 的 台 时

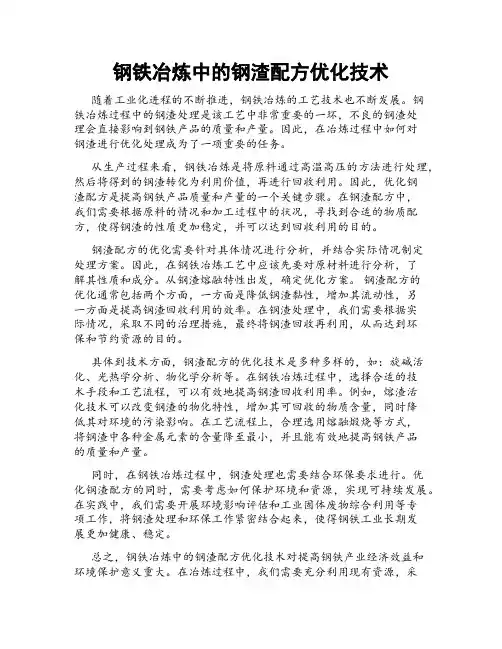

钢铁冶炼中的钢渣配方优化技术随着工业化进程的不断推进，钢铁冶炼的工艺技术也不断发展。

钢铁冶炼过程中的钢渣处理是该工艺中非常重要的一环，不良的钢渣处理会直接影响到钢铁产品的质量和产量。

因此，在冶炼过程中如何对钢渣进行优化处理成为了一项重要的任务。

从生产过程来看，钢铁冶炼是将原料通过高温高压的方法进行处理，然后将得到的钢渣转化为利用价值，再进行回收利用。

因此，优化钢渣配方是提高钢铁产品质量和产量的一个关键步骤。

在钢渣配方中，我们需要根据原料的情况和加工过程中的状况，寻找到合适的物质配方，使得钢渣的性质更加稳定，并可以达到回收利用的目的。

钢渣配方的优化需要针对具体情况进行分析，并结合实际情况制定处理方案。

因此，在钢铁冶炼工艺中应该先要对原材料进行分析，了解其性质和成分。

从钢渣熔融特性出发，确定优化方案。

钢渣配方的优化通常包括两个方面，一方面是降低钢渣黏性，增加其流动性，另一方面是提高钢渣回收利用的效率。

在钢渣处理中，我们需要根据实际情况，采取不同的治理措施，最终将钢渣回收再利用，从而达到环保和节约资源的目的。

具体到技术方面，钢渣配方的优化技术是多种多样的，如：旋碱活化、光热学分析、物化学分析等。

在钢铁冶炼过程中，选择合适的技术手段和工艺流程，可以有效地提高钢渣回收利用率。

例如，熔渣活化技术可以改变钢渣的物化特性，增加其可回收的物质含量，同时降低其对环境的污染影响。

在工艺流程上，合理选用熔融煅烧等方式，将钢渣中各种金属元素的含量降至最小，并且能有效地提高钢铁产品的质量和产量。

同时，在钢铁冶炼过程中，钢渣处理也需要结合环保要求进行。

优化钢渣配方的同时，需要考虑如何保护环境和资源，实现可持续发展。

在实践中，我们需要开展环境影响评估和工业固体废物综合利用等专项工作，将钢渣处理和环保工作紧密结合起来，使得钢铁工业长期发展更加健康、稳定。

总之，钢铁冶炼中的钢渣配方优化技术对提高钢铁产业经济效益和环境保护意义重大。

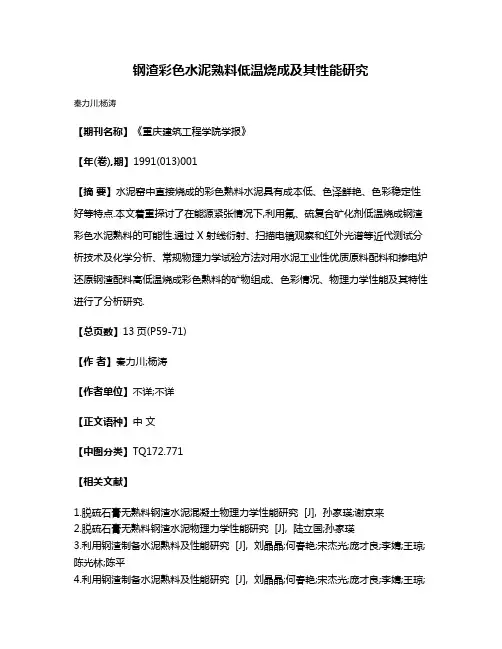

钢渣彩色水泥熟料低温烧成及其性能研究
秦力川;杨涛
【期刊名称】《重庆建筑工程学院学报》
【年(卷),期】1991(013)001
【摘要】水泥窑中直接烧成的彩色熟料水泥具有成本低、色泽鲜艳、色彩稳定性好等特点.本文着重探讨了在能源紧张情况下,利用氟、硫复合矿化剂低温烧成钢渣彩色水泥熟料的可能性.通过 X 射线衍射、扫描电镜观察和红外光谱等近代测试分析技术及化学分析、常规物理力学试验方法对用水泥工业性优质原料配料和掺电炉还原钢渣配料高低温烧成彩色熟料的矿物组成、色彩情况、物理力学性能及其特性进行了分析研究.
【总页数】13页(P59-71)
【作者】秦力川;杨涛
【作者单位】不详;不详
【正文语种】中文
【中图分类】TQ172.771
【相关文献】
1.脱硫石膏无熟料钢渣水泥混凝土物理力学性能研究 [J], 孙家瑛;谢京来
2.脱硫石膏无熟料钢渣水泥物理力学性能研究 [J], 陆立国;孙家瑛
3.利用钢渣制备水泥熟料及性能研究 [J], 刘晶晶;何春艳;宋杰光;庞才良;李婧;王琼;陈光林;陈平
4.利用钢渣制备水泥熟料及性能研究 [J], 刘晶晶;何春艳;宋杰光;庞才良;李婧;王琼;
陈光林;陈平
5.钢渣代替铁矿石生产高性能水泥熟料研究 [J], 冯利军
因版权原因，仅展示原文概要，查看原文内容请购买。

℃ ｒ ｅ ｓ ｐ ｅ ｃ ｔ ｉ ｖ ｅ ｌ ｙ ． Ｔｈ ｅ ＸＲＤ ｐ ａ ｔ ｔ ｅ ｒ ｎ ｓ ｈ ｏ ｗｓ ｔ ｈ ａ ｔ ｔ ｈ ｅ ｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ ｏ ｆ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ ｐ ｅ ａ ｋ ｏ ｆ ＲＯ ｐ ｈ ａ ｓ ｅ ｃ ｈ ａ ｎ ｇ ｅ ｄ ａ ｆ ｔ ｅ ｒ ｃ ａ ｌ ｃ ｉ ｎ ｅ ｄ ａ ｔ
Ｆ ｅ 、 Ａｌ 、 Ｃ ａ为主要元 素的片状或 团状 中间相 矿物 ， 结合 Ｘ射 线衍射 分析 可判断该过渡 区域矿物 为 Ｃ ４ ＡＦ矿物 ， 且 当煅
烧温度 由 １ ３ ５ ０℃上 升至 １ ４ ５ ０℃后 ， 过渡反应 区矿物 中 Ｆ ｅ 、 Ａ１ 相 比例 明显增加 ， 钢渣的参与程度提 高。
ｒ ａ ｗ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ａ ｆ ｔ ｅ ｒ ｃ ａ ｌ ｃ ｉ ｎ ｅ ｄ ｉ ｎ ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎ ｔ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ． ＸＲＤ，Ｓ Ｅ Ｍ ｗｅ ｒ ｅ ｕ ｓ ｅ ｄ ｔ ｏ ｓ ｔ ｕ ｄ ｙ ｔ ｈ ｅ ｐ ｒ ｏ ｐ ｅ ｒ ｔ ｉ ｅ ｓ ｏ ｆ ｃ ｌ ｉ ｎ ｋ ｅ ｒ ，ｔ ｈ ｅ ｒ ｅ －

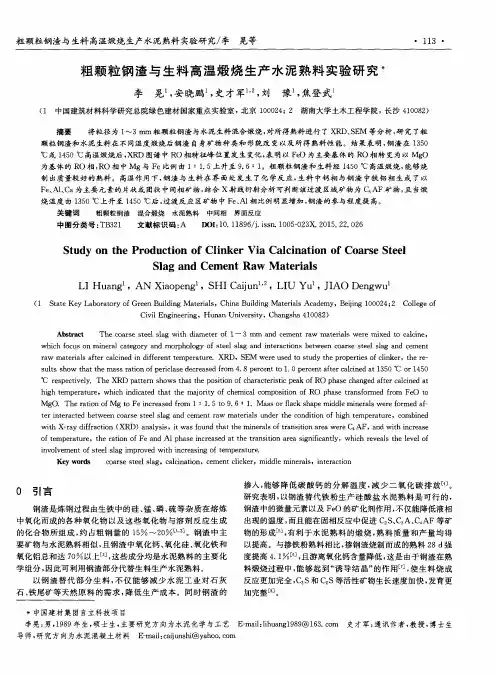

Ｃｉ ｖ ｉ ｌ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ，Ｈｕ ｎ ａ ｎ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ，Ｃｈ ａ ｎ ｇ ｓ ｈ ａ ４ １ ０ ０ ８ ２ ） Ａｂ ｓ ｔ ｒ ａ ｃ ｔ Ｔｈ ｅ ｃ ｏ ａ ｒ ｓ ｅ ｓ ｔ ｅ ｅ ｌ ｓ ｌ ａ ｇ ｗｉ ｔ ｈ ｄ ｉ ａ ｍｅ ｔ ｅ ｒ ｏ ｆ １ —３ ｍｍ ａ ｎ ｄ ｃ ｅ ｍｅ ｎ ｔ ｒ ａ ｗ ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ ｗｅ ｒ ｅ ｍｉ ｘ ｅ ｄ ｔ ｏ ｃ ａ ｌ ｃ ｉ ｎ ｅ ，

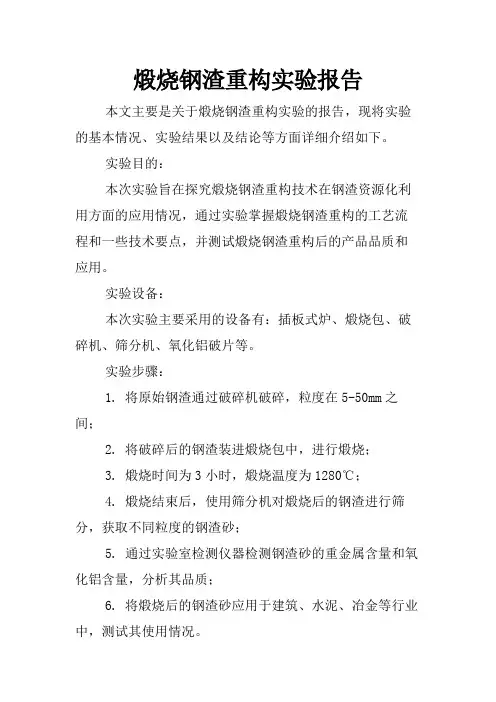

煅烧钢渣重构实验报告本文主要是关于煅烧钢渣重构实验的报告，现将实验的基本情况、实验结果以及结论等方面详细介绍如下。

实验目的：
本次实验旨在探究煅烧钢渣重构技术在钢渣资源化利用方面的应用情况，通过实验掌握煅烧钢渣重构的工艺流程和一些技术要点，并测试煅烧钢渣重构后的产品品质和应用。

实验设备：
本次实验主要采用的设备有：插板式炉、煅烧包、破碎机、筛分机、氧化铝破片等。

实验步骤：
1. 将原始钢渣通过破碎机破碎，粒度在5-50mm之间；
2. 将破碎后的钢渣装进煅烧包中，进行煅烧；
3. 煅烧时间为3小时，煅烧温度为1280℃；
4. 煅烧结束后，使用筛分机对煅烧后的钢渣进行筛分，获取不同粒度的钢渣砂；
5. 通过实验室检测仪器检测钢渣砂的重金属含量和氧化铝含量，分析其品质；
6. 将煅烧后的钢渣砂应用于建筑、水泥、冶金等行业中，测试其使用情况。

实验结果：
1. 煅烧后的钢渣砂具备优异的建筑性能，硬度较高，耐久性强，可以作为优质建材；
2. 煅烧后的钢渣砂中重金属和氧化铝等有害物质含量降低，达到了国家相关标准；
3. 煅烧后的钢渣砂被广泛应用于建筑、水泥、冶金等行业中，取得了良好的使用效果；
4. 煅烧钢渣重构技术是一种环保、高效的钢渣资源化利用技术。

实验结论：
本次实验探究了煅烧钢渣重构技术在钢渣资源化利用方面的应用情况，实验结果表明，煅烧后的钢渣砂具备优异的建筑性能，含有害物质含量降低，可以广泛应用于建筑、水泥、冶金等行业中。

同时，煅烧钢渣重构技术具有环保、高效等优点，对于钢渣的资源化利用有重要的意义。

因此，可以考虑在相关行业进行推广应用，不仅可以降低资源浪费，还可以为工业经济带来更大的效益。

镁渣配料煅烧硅酸盐水泥熟料的研究镁渣配料煅烧硅酸盐水泥熟料的研究是当今水泥行业中一个重要的研究课题，它能够提高水泥特性并减少生产成本。

随着人们对节能减排、环境保护及高性能水泥的要求日益增加，如何利用镁渣作为配料来煅烧硅酸盐水泥熟料受到了广泛关注。

首先，关于镁渣配料煅烧硅酸盐水泥熟料的研究应包括以下内容：首先，研究镁渣的化学成分和性质，以确定镁渣含量对硅酸盐水泥特性的影响；其次，研究不同镁渣比例及煅烧温度对硅酸盐水泥的性能的影响，以及镁渣煅烧温度对熟料物理性质的影响；最后，研究镁渣煅烧硅酸盐水泥在使用过程中的性能及耐久性。

其次，镁渣配料煅烧硅酸盐水泥熟料的研究应集中在以下几个方面：首先，要研究不同镁渣比例对硅酸盐水泥性能的影响，如强度、抗裂性、抗渗性和抗冻性等，以及根据不同的镁渣比例优化熟料煅烧温度；其次，要研究镁渣煅烧反应的化学机理，以及熟料煅烧温度对水泥特性的影响；最后，要研究镁渣煅烧硅酸盐水泥在使用过程中的性能及耐久性。

此外，镁渣配料煅烧硅酸盐水泥熟料的研究还应包括以下内容：首先，研究不同镁渣比例下硅酸盐水泥的熟料煅烧工艺参数；其次，研究水泥熟料的粒径分布及水泥熟料的微观结构；最后，研究不同镁渣煅烧硅酸盐水泥熟料的热膨胀行为，以及其与温度的关系。

最后，针对镁渣配料煅烧硅酸盐水泥熟料的研究，应采用多项实验手段，包括但不限于X射线衍射（XRD）、热重-差热分析（TG/DTA）、透射电子显微镜（TEM）、激光粒度分析仪（LDA）、扫描电子显微镜（SEM）等，以及现场水泥混凝土实验，以及相关理论分析手段，以确定硅酸盐水泥的特性及性能的变化趋势。

综上所述，镁渣配料煅烧硅酸盐水泥熟料的研究是一项重要的研究课题，它可以提高水泥的性能，减少生产成本，满足社会的需求。

因此，有必要进一步研究镁渣配料煅烧硅酸盐水泥熟料的特性及性能，以推动水泥行业的发展。

水泥熟料优选原燃材料及改善配料方案的实践发布时间：2022-09-22T10:29:44.648Z 来源：《科技新时代》2022年3月5期作者：张迪[导读] 现阶段的市场上，水泥生产行业面临着巨大的挑战，主要是对于水泥这种高污染、高能耗的产业来说，张迪陕西富平生态水泥有限公司陕西渭南 711705摘要：现阶段的市场上，水泥生产行业面临着巨大的挑战，主要是对于水泥这种高污染、高能耗的产业来说，他们在生产的过程中有着严格的环保规定。

为生产出高质量的熟料，水泥厂不仅要进行原燃材料的选择，还需结合产品生产质量，对配料方案加以适当调节与改良，以满足安全、环保的生产要求。

基于此，本文重点分析了水泥熟料生产中的原燃材料选择，并提出了配料方案改善的有关策略，对熟料生产具有重要的指导价值。

关键词：水泥熟料；原燃材料；配方方案；改善水泥产业在长时间发展的过程中，已经迈入了现代化的发展阶段，各个水泥厂家不能再局限在传统的生产路径下，而应该积极结合行业发展的规定，注重高效、环保路径的探索。

越来越多的水泥企业，都越发重视熟料生产，但其生产质量往往取决于多方面的因素，为使熟料可与行业要求相一致，企业需做好原燃材料的性能、价格等对比，并在原有的配料方案基础上实施一定的改良，形成崭新的生产方式。

1.水泥熟料原燃材料优选、配料改良的背景在很多的生产生活领域，水泥都有着广泛的应用，较高的水泥需求刺激了水泥产业的生产，但从行业发展的情况来看，国家鼓励水泥产业的低能耗、环保化发展，在各个水泥企业的生产中，高质量熟料的生产是水泥企业需面临的一大挑战。

对水泥熟料来说，其性能取决于多方面的因素，如C3S含量、晶型结构、矿相特征，根据行业内的研究，C3S含量越高的熟料，对应着较高的早期强度，当晶型以M1型为主时，熟料强度要比以M3为主的熟料强度高10%[1]。

为在生产的过程中获得较高的C3S含量，当熟料煅烧处理后，需采取恰当的方式进行冷却。

国内外关于水泥熟料的研究非常多，有关学者认为：熟料冷却时间的长短是决定矿物质结晶状态的关键因素，也就是说，冷却速度与C3S稳定性、C2S多晶转变等有着直接的关系。
