课标引领 人教版《9.5电磁继电器 扬声器》同步教辅练习及答案1．电磁继电器的构造和工作原理． 2．电磁继电器的作用3．扬声器的构造和工作原理． 4．扬声器的应用。
1．电磁继电器是利用 的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种 ．２．利用电磁继电器，可以用控制 电路的通断间接控制 电路，还可以利用电磁继电器进行远距离操纵和自动控制．３．如图9-29是张强同学在研究性学习活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内.观察电路可知,这个报警器的工作原理是:有人踩踏板时 _____________；无人踩蹋板时___________ _______.*4．下列功能中，电磁继电器能完成的是( )A ．控制电路中电流的连续变化B ．控制电路中电流的有无C ．利用低电压、弱电流控制高电压、强电流D ．远距离自动控制和操作5．在电磁继电器工作电路中的电压和电流比起控制电路来说一般是（ ） A ．高电压、弱电流 B ．高电压、强电流 C ．低电压、弱电流 D ．低电压、强电流6．如图9-30，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R 受热后，其阻值会减小，将发生的变化是（ ）A ．电磁继电器控制电路中的电流减小B ．电磁继电器控制电路断开C ．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L 2发光D ．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L 1发光 7．下列装置中没有应用电磁铁的是（ ） A ．扬声器 B ．电磁继电器图9-30基础运用图9-29图9-31图9-32C ．电热器D ．电铃8．如图9-31所示，两个电磁铁的铁芯正对．如果共用一个电源，要使它们相斥，以下连接方法中不正确的是 ( )A ．用导线连接a 、c ，b 接电源正极，d 接电源负极B ．用导线连接b 、d ，a 接电源正极，c 接电源负极C ．b 、c 连在一起接电源正极，a 、d 连在一起接电池负极D ．a 、d 连接在一起，b 接电源正极，c 接电源负极1．图9-32中，羊群被细漆包线围着，羊在圈中时电铃不响；当羊逃离时，碰到漆包线，电铃就报警．试解释此报警电路的工作原理．2．如图9-33所示，给你如下器材：电磁继电器一只，红、绿灯各一个(均标有“6v ，0．8w ”)，开关—只，电流表一只，滑动变阻器一只(最大电阻2Ω)，干电池—只(1．5v)，蓄电池6v ．请按下列要求画出电路图，并连接实物．(1)开关作为控制电路开关，当开关闭合时绿灯亮，开关断开时红灯亮．(2)电磁继电器的线圈，允许通过的最大电流为０.1A ，用滑动变阻器改变控制电路的电3．图9-34是小轩唱卡拉OK 时，声音的转换流动方框图，小满看不懂，请你帮他解释一下小满是如何听到小轩的歌声的．P C D A B 红灯 绿灯 图9-33 能力拓展你的回答是：小轩的歌声使话筒的膜片 ，与膜片相连的线圈也跟着一起 ，产生随声音的变化而变化的 ，经过 放大后，通过扬声器的 ，使它不断的来回振动，带动 也来回 ，于是扬声器就发出了声音，小轩的歌声就是这样被小满听到的．1．粮仓为了防止谷物缓慢氧化积聚热量过多而发生火灾，如图9-35所示，用带金属丝的水银温度计和电磁继电器安装成自动报警器，正常情况下绿灯亮，当仓内温度升高时红灯亮，同时电铃也响，以此来报警，请按上述要求把各元件连成电路．2．如图9-36为蔬菜大棚使用的一种温度自动报警器，若水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请说明它的工作原理．3．下面是一段对扬声器叙述的短文，阅读后请指出有错的 地方，并改正：扬声器是把电信号转换成声信号的一种装置．图9-37是扬声器构造示意图，它主要由固定的永久磁体，线圈和锥形纸盆构成，当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向右运动；当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向左运动．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．参考答案控制电源工作电源图图9-36图9-37探究创新基础运用1.低电压弱电流电路、开关；2.低压、高压；3.电铃响、绿灯亮；4.C 、D5.B6.C7.C8.D能力拓展1．羊在圈中时，控制电路处于通路，电磁铁有磁性，衔铁被吸引，触点开关断开，工作电路处于开路，电铃不发声；羊群逃离碰断漆包线，控制电路断开，电磁铁失去磁性，在弹簧的作用下，触点开关闭合，工作电路接通，电铃发声报警.2. 如图答-243.振动、振动、电流、放大器、线圈、纸盆、振动.探究创新1. 如图答-252.当温度达到金属丝下端所指温度时，由于水银是导体，会将控制电路接通，电磁铁具有磁性，将衔铁吸引过来，使工作电路接通，于是电铃就响起来，发出报警信号.3.将“向右运动”改为“向左运动”，“向左运动”改为“向右运动”PC D AB红灯绿灯控制电源 工作电源。

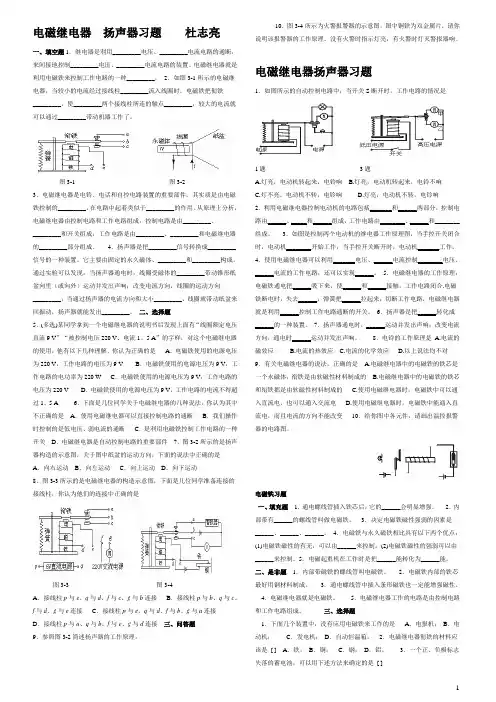

电磁继电器扬声器习题杜志亮一、填空题1．继电器是利用_________电压、_________电流电路的通断，来间接地控制_________电压、_________电流电路的装置。
电磁继电器就是利用电磁铁来控制工作电路的一种_________。
2．如图3-1所示的电磁继电器，当较小的电流经过接线柱_________流入线圈时，电磁铁把衔铁_________，使_________两个接线柱所连的触点_________，较大的电流就可以通过_________带动机器工作了。
图3-1 图3-23．电磁继电器是电铃、电话和自控电路装置的重要部件，其实质是由电磁铁控制的_________，在电路中起着类似于_________的作用。
从原理上分析，电磁继电器由控制电路和工作电路组成，控制电路是由_________、_________和开关组成；工作电路是由_________、_________和电磁继电器的_________部分组成。
4．扬声器是把_________信号转换成_________信号的一种装置。
它主要由固定的永久磁体、_________和_________构成。
通过实验可以发现，当扬声器通电时，线圈受磁体的_________带动锥形纸盆向里（或向外）运动并发出声响；改变电流方向，线圈的运动方向_________；当通过扬声器的电流方向和大小_________，线圈就带动纸盆来回振动，扬声器就能发出_________。
二、选择题5．(多选)某同学拿到一个电磁继电器的说明书后发现上面有“线圈额定电压直流9 V”“被控制电压220 V、电流1。
5 A”的字样，对这个电磁继电器的使用，他有以下几种理解，你认为正确的是A．电磁铁使用的电源电压为220 V，工作电路的电压为9 V B．电磁铁使用的电源电压为9 V，工作电路的电功率为220 W C．电磁铁使用的电源电压为9 V，工作电路的电压为220 V D．电磁铁使用的电源电压为9 V，工作电路的电流不得超过1。
初三物理电磁继电器扬声器试题答案及解析1.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90℃时，报警装置就会响铃，同时红灯亮C．当温度达到90℃时，报警装置就会响铃，同时红灯亮D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮【答案】C【解析】由图知：当温度低于90℃时，控制电路断开，电磁铁无磁性，弹簧复位，上触点开关接通，报警装置不工作，红灯不变但绿灯亮，选项A、B是错误的；当温度达到90℃时，控制电路接通，电磁铁有磁性吸引衔铁，下触点开关接通，报警装置就会响铃，同时红灯亮，选项D是错误的，选项C是正确的。
故本题应选C。
【考点】电磁继电器的应用2.小敏在参观水库时，看到水库的水位自动报警器（如图所示）．他分析了这个装置的工作原理：由于A、B都是碳棒，当水位到达乙位置时，“控制电路”接通，电磁铁C产生，吸下衔铁D，此时“工作电路”中灯发光，发出报警信号．【答案】磁性；红.【解析】利用电磁继电器的工作原理来解答本题.当水位到达乙位置时，“控制电路”接通，电磁铁产生磁性，吸下衔铁D，触点向下，红灯所在电路接通，“工作电路”中红灯发光，发出报警信号.【考点】电磁铁的工作原理；电磁继电器的结构和工作原理.3.如图所示是一种检测洪水水位的自动报警器原理图，当水位没有达到金属块A时，_____灯亮；当水位达到金属块A时，____灯亮。
【答案】绿；红【解析】水位没有达到金属块A时，控制电路中没有电流，电磁铁没有磁性，不能吸引衔铁，动触点与上面的静触点接触，绿灯亮；当水位达到金属块A时，控制电路接通，电磁铁有磁性，向下吸引衔铁，动触点与下面的静触点接触，红灯亮。

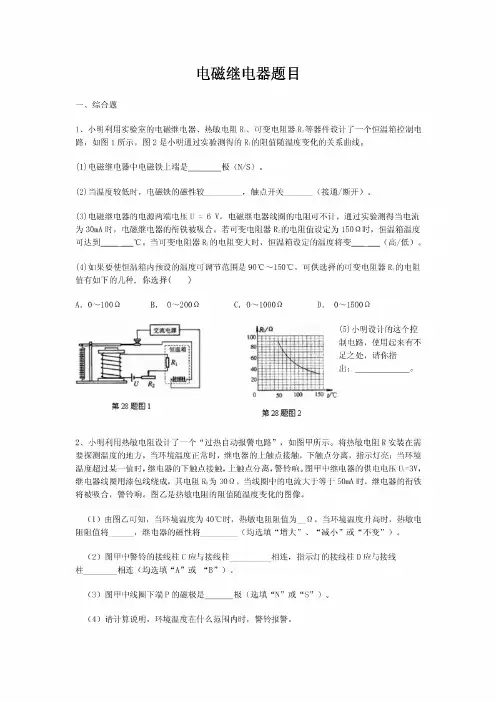

【考点】电磁继电器4.小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。
将热敏电阻 R 安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温="3" 度超过某一值时，继电器的下触点接触，上触点分离，警铃响。

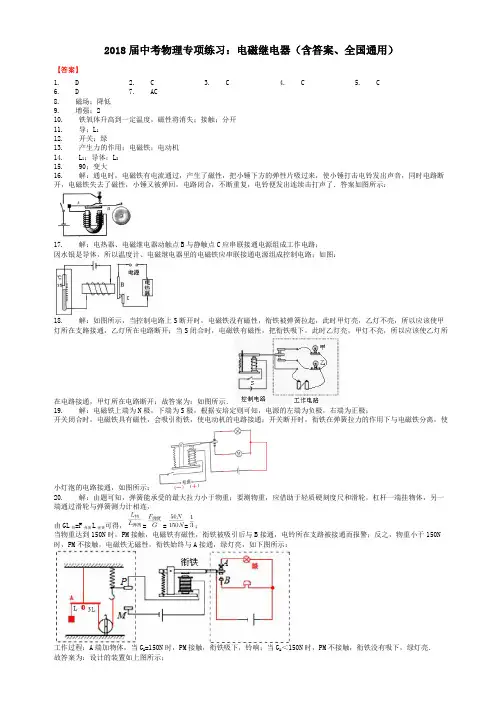

2018届中考物理专项练习：电磁继电器（含答案、全国通用）【答案】1. D2. C3. C4. C5. C6. D7. AC8. 磁场；降低9. 增强；210. 铁氧体升高到一定温度，磁性将消失；接触；分开11. 导；L 112. 开关；绿13. 产生力的作用；电磁铁；电动机14. L 1；导体；L 215. 90；变大16. 解：通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了．答案如图所示：17. 解：电热器、电磁继电器动触点B 与静触点C 应串联接通电源组成工作电路； 因水银是导体，所以温度计、电磁继电器里的电磁铁应串联接通电源组成控制电路；如图：18. 解：如图所示，当控制电路上S 断开时，电磁铁没有磁性，衔铁被弹簧拉起，此时甲灯亮，乙灯不亮，所以应该使甲灯所在支路接通，乙灯所在电路断开；当S 闭合时，电磁铁有磁性，把衔铁吸下，此时乙灯亮，甲灯不亮，所以应该使乙灯所在电路接通，甲灯所在电路断开；故答案为：如图所示．19. 解：电磁铁上端为N 极，下端为S 极，根据安培定则可知，电源的左端为负极，右端为正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通，如图所示：20. 解：由题可知，弹簧能承受的最大拉力小于物重；要测物重，应借助于轻质硬刻度尺和滑轮，杠杆一端挂物体，另一端通过滑轮与弹簧测力计相连，由GL 物=F 弹簧L 弹簧可得，===；当物重达到150N 时，PM 接触，电磁铁有磁性，衔铁被吸引后与B 接通，电铃所在支路被接通而报警；反之，物重小于150N 时，PM 不接触，电磁铁无磁性，衔铁始终与A 接通，绿灯亮，如下图所示：工作过程：A 端加物体，当G A =150N 时，PM 接触，衔铁吸下，铃响；当G A ＜150N 时，PM 不接触，衔铁没有吸下，绿灯亮．故答案为：设计的装置如上图所示；工作过程：A端加物体，当G A=150N时，PM接触，衔铁吸下，铃响；当G A＜150N时，PM不接触，衔铁没有吸下，绿灯亮．21. 铃响；A22. 解：（1）根据反射光线OB与水面的夹角可知，反射角为50°，过入射点做出法线，利用反射角等于入射角，且反射光线与入射光线分居法线的两侧，由此可以做出对应的入射光线AO．如图所示：（2）当车辆超重时，压力传感器使控制电路接通，电磁铁有磁性，吸引衔铁，接通右侧的指示灯电路，如图所示：（3）合理信息有：该物质是晶体；该物质的初温是20℃；在第6分钟时，该物质处于固态；在第20～30分钟时，该物质处于固液混合状态；该物质的熔点是80℃答：合理信息有：该物质是晶体；该物质的初温是20℃；在第6分钟时，该物质处于固态；在第20～30分钟时，该物质处于固液混合状态；该物质的熔点是80℃．23. 不可再生；做功24. 解：（1）图甲中的支点在小车的轮轴处，动力是指人施加给小车的向上的力F1，动力臂是从支点到动力作用线的垂直距离．答案如下图：（2）图乙中，根据题意可知，两只灯泡是并联关系，控制电路由电磁继电器和电源、金属块A、B组成，工作电路由电源和红、绿灯组成，电路图如下：25. 解：（1）从电源正极依次串联滑动变阻器、右侧电阻装置以及开关回到电源负极；如下图所示：（2）当温度低到金属丝下端所指的温度时，水银与金属丝断开，电磁铁断电没有磁性，电铃不工作，指示灯亮；当温度升高，水银达到金属丝下端时，水银是导体，电磁铁通电有磁性，把衔铁吸合，指示灯熄灭，电铃发出报警信号．电路图如下：26. 解：（1）电路中电阻R和R0串联在电路中，由表格中可知25℃时电阻R=390Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R总=R+R0=390Ω+10Ω=400Ω，则电路中的电流：I===0.015A=15mA，即25℃应该标在15mA处，如下图所示；=400Ω，（2）由题意可知，启动制冷时电路中的最小电流I=15mA，电路中的总电阻R总由表格数据可知，30℃时热敏电阻的阻值R′=360Ω，则串联电阻的阻值：R串=R总-R′-R0=400Ω-360Ω-10Ω=30Ω；（3）为了给空调设定不同的启动温度，就是改变电磁铁磁性的强弱，采取改变电压、改变弹簧的倔强系数、改变线圈的匝数、电路中串联一个滑动变阻器等等．答：（1）如上图所示；（2）为了节省电能，使温度达到30℃时空调才能启动制冷，电路中要串联30Ω的电阻；（3）①电路中串联一个滑动变阻器；②改变线圈的匝数．27. 供电28. 解：（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图甲：（2）由于物体M和传送带一起匀速运动，相对静止，所以M不受摩擦力的作用，只受重力和支持力的作用；G=mg=2kg×9.8N/kg=19.6N．如图乙所示：（3）将电动机和下触点串联组成工作电路，将R1和电磁铁串联接入控制电路；电路如图丙所示；29. N；不要频繁开关机30. 答：闭合开关后，电磁铁中有电流通过，电磁铁具有磁性，能吸引铁质插销使门锁打开，并且弹簧被拉长；断开开关后，电磁铁中无电流通过，电磁铁会失去磁性，铁质插销会在弹簧弹力的作用下插入插槽，门锁关闭．【解析】1.解：A、读图可知，由金属丝、水银、玻璃管构成的装置相当于报警电路中的一个“开关”，可控制电磁铁的工作情况，故A正确；B、读图可知，该温度计的分度值为1℃，金属丝下端指在96℃上面第2个小格上，因此金属丝下端所指的温度是96℃+2℃=98℃，即当温度达到98℃时左侧控制电路接通，电磁铁具有磁性，吸引衔铁，使右侧电路接通，电铃发声报警，故B正确；C、图中左侧是水银温度计，利用了水银热胀冷缩的性质，故C正确；D、由图知，电流从电磁铁的左端流入、右端流出，根据安培定则可知，报警时电磁铁的右端是N极，左端是S极，故D错误．故选D．该温度计的分度值为1，金属丝下端指在96℃上面第2个小格上，因此金属丝下端所指的温度是96℃+2℃=98℃；电磁铁中有电流通过时，产生磁性会把衔铁吸来过，电铃电路接通．利用安培定则可判断电磁铁的极性．该题考查了电磁继电器的工作原理的理解，以及安培定则的运用，是一道综合题，但难度不大．2.解：温度自动报警器的原理是当温度达到一定值时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用．电磁铁是运用电流的磁效应，而不是电磁感应现象，故C错，符合题意．其中水银是导体、温度计是根据液体热胀冷缩的性质制成的、电磁继电器的实质就是一个开关，所以A、B、D说法正确，不符合题意．故选C．要解决此题，需要掌握电磁继电器的工作原理．知道水银是导体．知道温度计的制作原理，知道实验室常用温度计是根据液体热胀冷缩的性质制成的．电磁铁通电时有磁性，断电时无磁性，运用的是电流的磁效应．知道电磁继电器的实质是一个利用电磁铁来工作的开关．此题主要考查了电磁继电器的工作原理．其实质相当于工作电路中的开关．解决此类题目的关键是了解电磁继电器的构造，并搞清各部分的作用，同时要搞清控制电路和工作电路．同时考查了导体的概念和温度计的制作原理．3.解：（1）如图，当温度到达85℃时，水银柱未到达金属丝的下端，左边的控制电路断开，控制电路中无电流，电磁铁没有磁性，衔铁在弹簧作用下向上运动，从而带动动触点向上运动，使绿灯所在的电路接通，此时绿灯发光，红灯不亮、电铃不响，故AB错误；（2）如图，当温度到达90℃时，水银柱到达金属丝的下端，左边的控制电路闭合，控制电路中有电流，电磁铁有磁性，向下吸引衔铁，使衔铁向下运动，从而带动动触点向下运动，使红灯、电铃所在的电路接通，此时红灯发光、电铃响，发出报警信号．故C正确、D错误．故选C．水银温度计相当于开关，从水银柱到达金属丝的下端入手分析，即可确定何时报警．本题考查了电磁继电器的应用，是一道理论联系实际的题目，有利于培养学生分析解决实际问题的能力．4.解：当摄像系统的电路自动拍摄违章车辆时，工作电路工作，电磁铁有磁性，控制电路工作，光控开关和压力开关同时闭合；如果光控开关和压力开关是并联的，只有红灯亮，或只有车超过停止线，摄像头就拍摄．故选C．左边是控制电路，右边是工作电路，光控开关和压力开关串联在电路在，只有当红灯亮，并且车超过停止线时，光控开关和压力开关同时闭合，控制电路接通，电磁铁有磁性吸引衔铁，工作电路接通，摄像头拍摄．红灯亮，并且车超过停止线时，才是机动车违章．5.解：A、据课本可知，奥斯特实验第一次证明了电能产生磁，故A错误；B、发电机工作时将机械能转化为电能，故B错误；C、电磁铁通电时有磁性，断电时无磁性，电磁继电器就是由电磁铁控制的开关，故C正确；D、发电机才是利用电磁感应原理制成的，故D错误．故选C．（1）奥斯特实验第一次说明了通电导体周围存在磁场，电流周围的磁场方向与电流的方向有关系；（2）发电机工作时将机械能转化为电能；（3）电磁继电器是利用电磁铁控制工作电路通断的开关；（4）电动机是利用通电线圈在磁场中受力转动的原理制成的，工作时把电能转化成机械能．本题考查了电磁学的几个知识，属于识记性内容，要求学生必须牢记．6.解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确。
