1 主题：预算员培训 工艺 管道 安装
课时：24
时间：2006年2月12日～14日
大纲：
一、管道基础知识（管道组成、管道分级） 4课时
二、管道施工工序及工艺（课件） 8课时
三、典型部位管道布置及施工 4课时
（设备配管原则、公用工程管道、高压管道、伴热、支吊架）
四、国内外管道施工规范简介 2课时
五、管道预制工厂化 2课时
六、识图及工程量计算 4课时
2
第一部分、管道基础知识（管道分级、管道组成）
1．管道常用术语
1） 管道：由管子、管件、阀门等连接成的，输送流体或传递流体压力的通道。
2） 工艺管道：装置内输送原料、中间物料、成品、催化剂、填加剂等工艺介质的管道。
3） 公用系统管道：工艺管道以外的辅助管道，包括水、蒸汽、压缩空气、惰性气体的管道。
4） 公称直径：为简化管道组成件的连接尺寸，便于生产和选用，工程上对管道直径进行了标准分级，以“公称直径”表示，公称直径的符号为DN，公制单位mm，英制单位为in。公称直径为表征管子、管件、阀门等口径的名义直径，其实际值与内径并不完全相同。
目前国内外公称直径分级基本相同，见下表。我国采用公制、美国采用英制。
公制
mm 英制
in 公制
mm 英制
in 公制
mm 英制
in 公制
mm 英制
in
6 1/8 100 4 550 22 1200 48
8 1/4 125 5 600 24 1250 50
10 3/8 150 6 650 26 1300 52
15 1/2 175 7 700 28 1350 54
20 3/4 200 8 750 30 1400 56
25 1 225 9 800 32 1500 60

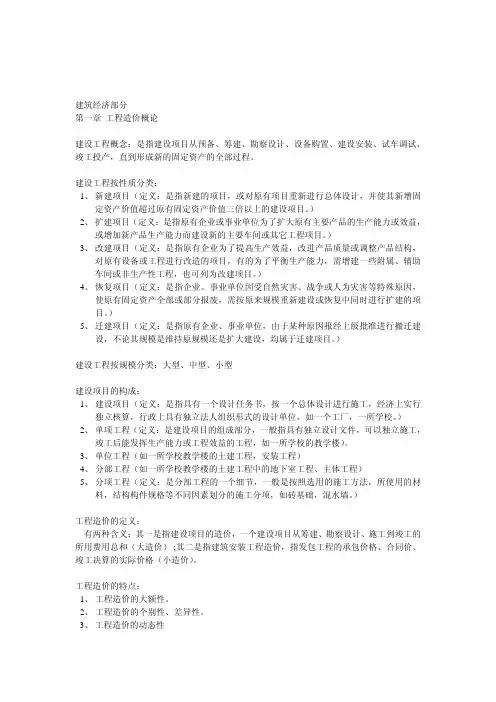

建筑经济部分
第一章 工程造价概论
建设工程概念：是指建设项目从预备、筹建、勘察设计、设备购置、建设安装、试车调试、
竣工投产，直到形成新的固定资产的全部过程。
建设工程按性质分类：
1、 新建项目（定义：是指新建的项目，或对原有项目重新进行总体设计，并使其新增固
定资产价值超过原有固定资产价值三倍以上的建设项目。）
2、 扩建项目（定义：是指原有企业或事业单位为了扩大原有主要产品的生产能力或效益，
或增加新产品生产能力而建设新的主要车间或其它工程项目。）
3、 改建项目（定义：是指原有企业为了提高生产效益，改进产品质量或调整产品结构，
对原有设备或工程进行改造的项目，有的为了平衡生产能力，需增建一些附属、辅助
车间或非生产性工程，也可列为改建项目。）
4、 恢复项目（定义：是指企业、事业单位因受自然灾害、战争或人为灾害等特殊原因，
使原有固定资产全部或部分报废，需按原来规模重新建设或恢复中同时进行扩建的项
目。）
5、 迁建项目（定义：是指原有企业、事业单位，由于某种原因报经上级批准进行搬迁建
设，不论其规模是维持原规模还是扩大建设，均属于迁建项目。）
建设工程按规模分类：大型、中型、小型
建设项目的构成：
1、 建设项目（定义：是指具有一个设计任务书，按一个总体设计进行施工，经济上实行
独立核算，行政上具有独立法人组织形式的设计单位，如一个工厂，一所学校。）
2、 单项工程（定义：是建设项目的组成部分，一般指具有独立设计文件，可以独立施工，
竣工后能发挥生产能力或工程效益的工程，如一所学校的教学楼）。
3、 单位工程（如一所学校教学楼的土建工程，安装工程）
4、 分部工程（如一所学校教学楼的土建工程中的地下室工程、主体工程）
5、 分项工程（定义：是分部工程的一个细节，一般是按照选用的施工方法，所使用的材
料，结构构件规格等不同因素划分的施工分项，如砖基础，混水墙。）
工程造价的定义：
有两种含义：其一是指建设项目的造价，一个建设项目从筹建、勘察设计、施工到竣工的
1 A.1 土石方工程
1.0.1 计算土石方工程量前，应确定下列各项资料；
1 土石方工土壤及岩石类别的划分，依照工程勘测资料与《计价规范》表A1.4-1《土壤及岩石(普氏)分类表》对照后确定；
2 地下水位标高及排(降)水方法；
3 土方、沟槽、基坑挖(填)起止标高、施工方法及运距；
4 岩石开凿、爆破方法、石碴清运方法及运距；
5 其他有关资料。
1.0.2 土方工程
1 平整场地：
1)平整场地工程量，按设计图示尺寸以建筑物首层面积计算。
2)平整场地是指建筑场地挖、填土方厚度在±30cm以内及找平。挖、填土方厚度超过±30cm以外时，按场地土方平衡竖向布置图另行计算。
2 挖土方按设计图示尺寸以体积计算。
3 挖基础土方按设计图示尺寸以基础垫层底面积乘以挖土深度计算。
4 沟槽、基坑划分：
凡图示沟槽底宽在3m以内，且沟槽长大于槽宽三倍以上的为沟槽；
凡图示基坑底面积在20m2以内的为基坑；
凡图示沟槽底3m以外，坑底面积20m2以外，平整场地挖土方厚度在±30cm以外，均按挖土方计算。
5 挖沟槽、基坑需支挡土板时。挡土板面积，按槽、坑垂直支撑面积计算，支挡土板后，不得计算放坡。
6 挖沟槽长度，外墙按图示中心线长度计算；内墙按图示基础底面之间净长线 2 长度(即基础垫层底之间净长度)计算；内外突出部分(垛、附墙烟囱等)体积并入沟槽土方工程量内计算。
7 地下室土方大开挖后再挖地槽、地坑，其深度以大开挖后土面至槽、坑底标高计算，加垂直运输和水平运输；如室外地面发生水平运输，则另计一次水平运输。
8 人工挖土方深度超过1.5m时，按表一增加工日。
表一 人工挖土方超深增加工日表
┏━━━━━┯━━━━┯━━━━┯━━━━┓
┃深度(以内)│2m │4m │6m ┃
┠─────┼────┼────┼────┨
┃工日/100m3│ 4.72│ 14.96│ 22.24┃
第 1 页 课程的基本要求 建设工程项目生命周期 其数学模型如下 劳动定额编制 材料消耗定额编制的基本方法 现场技术测定法主要用来编制材料损耗定额 实验室试验法主要用来编制材料净用量定额
现场统计法不能分清材料消耗的性质不能直接作为编制依据 理论计算法主要运用计算公式确定定额适合计算块状板状卷材状的材料消耗量计算 材料消耗定额 材料消耗量 材料净用量损耗量 或材料消耗量 材料净用量×1损耗率 其中 损耗率 损耗量净用量×100
材料损耗量 材料净用量×损耗率 机械台班定额的编制 预算定额的编制步骤 确定预算定额消耗量指标 1定额项目计量单位的确定
当物体的长宽高都发生变化时应当采用立方米为计量单位如土方砖石钢筋混凝土等工程 当物体有一定的厚度而面积不固定时应当采用平方米为计量单位如地面墙面和天棚抹灰屋向工程等 当物体的截面形状和大小不变而长度发生变化时应当采用延长米为计量单位如楼梯扶手阳台栏杆装饰线工程等 当物体的体积或面积相同但重量和价格差异较大时应当采用吨或公斤为计量单位如金属构件制作安装工程等 当物体形状不规则难以量度时则采用自然单位为计量单位如根榀套等 人工以工日为单位取两位小数 主要材料及成品半成品中的木材以m3为单位取3位小数 钢材和钢筋以t为单位取3位小数
水泥和石灰以kg为单位取整数 砂浆和混凝土以m3为单位取2位小数 其余材料一般取两位小数 单价以元为单位取2位小数 其他材料费以元为单位取两位小数 施工机械以台班为单位取两位小数 数字计算过程中取3位小数计算结果4舍5入保留2位小数 定额单位扩第 2 页 大时通常是采用原单位的倍数如砖石砌体以10 m3楼地面抹灰以100
m2挖土方以100 m3等 2预算定额消耗指标的确定 1按选定的工程施工图及有关资料计算工程量 2确定人工消耗指标
3材料消耗指标的确定 4机械台班消耗指标的确定 人工消耗指标的确定 人工工日消耗量 基本用工其他用工 基本用工 ∑综合取定的工程量×劳动定额 其他用工 超运距用工辅助用工人工幅度差 超运距用工 预算定额取定运距
