六、杠杆原理的应用
【杠杆的分类】 费力杠杆有哪些特点？
2
费 力 杠 杆 【特点】 动力臂小于阻力臂
动力大于阻力，费力 省距离 【实例】 镊子 筷子 笤帚 船桨等
六、杠杆原理的应用
【杠杆的分类】 天平如果不等臂怎么修正？
3
等 臂 杠 杆 【特点】 动力臂等于阻力臂
动力等于阻力， 不费力不省距离 【实例】 天平等 （等量替代）
（多个钩码）
（弹簧测力计）
C.实验中如何快速测得动（阻）力臂？
（刻度尺） （在杠杆上标记均匀刻度）
结论 动力×动力臂=阻力×阻力臂
评估 这个探究实验给了我们哪些启示？
四、探究杠杆平衡的条件
【实验过程】 归纳总结实验结论。
【结论】 1、动力×动力臂=阻力×阻力臂
2、动力=阻力 动力臂=阻力臂 3、动力+动力臂=阻力+阻力臂
F1l1＝F2l2
∆F1l1＝∆F2l2
如图所示的杠杆中，动力的力臂用L表示，图中所画 力臂正确的是（ D ）
图中，杠杆有可能平衡的是（ D ）
在图6中，O为支点，力臂最长的力是 （ C ）
A．F1 C．F3
B．F2 D．F4
六、杠杆原理的应用
【杆秤原理的研究】
【原理】 F1l1＝F2l2
m物gAO＝m砣gOB
【活动】 体重不同的两人能不能让跷跷板稳定下来？
【平衡状态】 静止或缓慢的匀速圆周转动。 【思考】 杠杆满足什么条件才能处于平衡状态呢？ 【猜想】 力大则对应力臂要小，力小则对应力臂要大
四、探究杠杆平衡的条件
方案
A.实验中如何解决杠杆自重对平衡的影响？
（平衡螺母） （水平位置平衡）
B.实验中如何方便地提供动力和阻力？

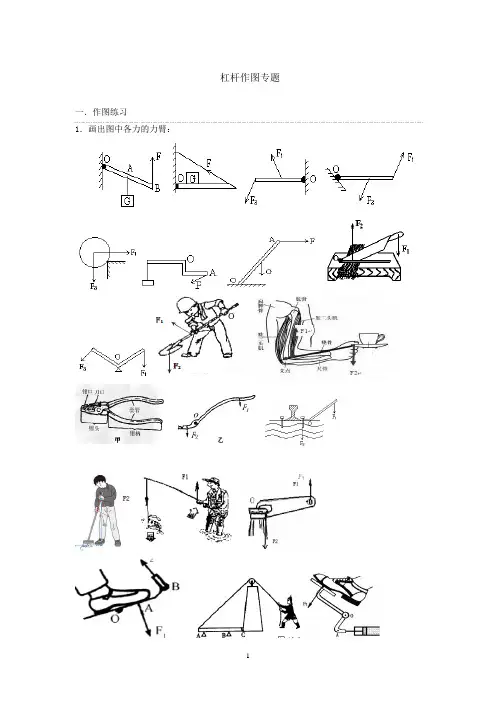

杠杆作图专题
一．作图练习
1．画出图中各力的力臂：
指甲刀三杠杆
2.某同学在做俯卧撑运动时（如图所示），可将他视为一个杠杆，支点为O，他的重心在A 点，支撑力为F，请画出重力和支撑力F的力臂．
3.左下图是一种抽水马桶的水箱自动上水装置示意图。

当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。

请在图中作出力F1、F2的力臂L1、L2，O为支点。

4.如图甲是一种雪团夹，向内握右端的手柄，左端的凹槽就能将雪压成雪团。

它由两个杠杆组成，乙图所示的是其中一个杠杆AOB的简化图，请在图乙中画出：（1）阻力F2的力臂l2；（2）在A点施加的最小动力F1及其力臂l1。

5.如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L．
6.如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体．请画出使杠杆在图示位置静止时最小力F的示意图及其力臂．
7.分别画出向上和向下用力撬动大石头最小力的作用点和方向。

8.作出最省力的方向和动力臂
9.请作出活塞式抽水机阻力及其阻力臂、动力臂。

10.如图，是一辆行李的手推车，当前轮遇到障碍物A时，推车人向下压扶手，这时手推车可看作杠杆，支点在______（填字母）．当后轮遇到障碍物时，推车人向上提扶手，这时支点是______点，与前轮遇到障碍物时相比，此时较______力（选填“省”或“费”）．
故答案为：C、B、省
11.列车上有出售食品的手推车，如图所示．若货物均匀摆在车内，当后轮遇到障碍物A 时，售货员会向上提扶把，请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂．。
