CNG干燥塔操作规程

1

CNG脱水器脱水、排污、再生作业活动清单

3 操作规程

对各阀门和所有管道接口检漏。

检查所有的平安附件。

检查各阀门的开关情况。

脱水

.1一般枯燥塔的脱水工作时间为30小时

.2当需要对气体进行脱水时，先翻开枯燥塔的进气阀门，待枯燥塔的压力上升稳定后再缓慢翻开枯燥塔的出气阀门使枯燥塔处于脱水状态

正常排污

.1当枯燥塔工作36小时时缓慢翻开脱水器的底部排污阀

.2每次排污时间不大于30秒

再生排污

.1枯燥塔在再生时，每15分钟翻开排污阀排污一次

.2每次排污时间控制在5秒左右

2 再生

.1翻开控制电源开关和电加热器开关

.2当加热器出口温度到达230-250℃时，脱水装置开始再生

.3翻开需再生的枯燥塔冷却水进水阀门和出水阀门

.4翻开加热塔前的气阀，进加热塔，翻开需再生塔的热进~热出阀门，并将回收管线上的阀门翻开使再生气形成循环

3.2.4.5升温至脱水温度1小时后，翻开别离器排水阀门1至几秒进行排水，再关闭排污阀门，再生过程中每间隔15分钟排水1次，当加热器出口温度到达180℃、再生达8小时时，停止再生

.6关闭电加热和控制电源开关

.7开始冷吹，当加热器出口温度到达30-40℃时，关闭抵押进气阀门和送气阀门以及热进~热出阀门：关闭冷却水进~出阀门

3 CNG脱水器脱水、排污、再生作业流程图

1作业前检查

4再生

2脱水

3排污

对各阀门和所有管道接口检漏。

1.2检查所有的平安附件、各阀门的开关。

4 工作危害分析(JHA)记录表

单 位: 东莞市新奥车用燃气开展

工作任务：1作业前检查 区域/工程：CNG脱水器脱水、排污、再生作业

序号 工作步骤 危害和潜在事件 主要

后果 危害发生频率

及现有平安控制措施

L S 风险度

(R) 建议改正/

控制措施 危害发生频率 平安检查 操作规程 员工胜任程度 平安措施

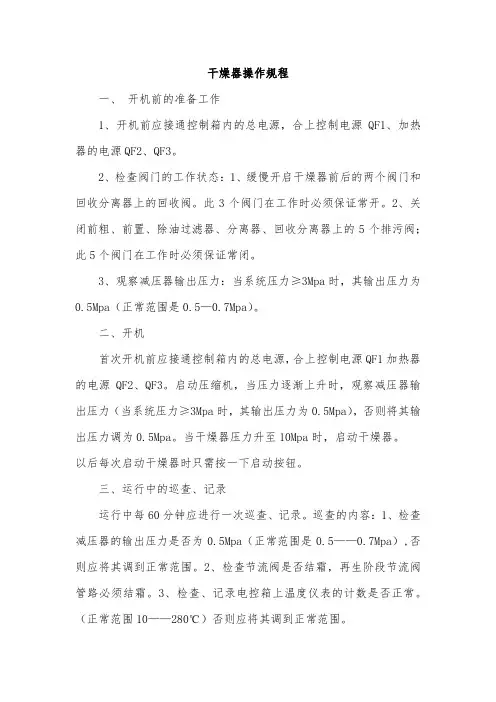

干燥器操作规程

一、 开机前的准备工作

1、开机前应接通控制箱内的总电源，合上控制电源QF1、加热器的电源QF2、QF3。

2、检查阀门的工作状态：1、缓慢开启干燥器前后的两个阀门和回收分离器上的回收阀。此3个阀门在工作时必须保证常开。2、关闭前粗、前置、除油过滤器、分离器、回收分离器上的5个排污阀；此5个阀门在工作时必须保证常闭。

3、观察减压器输出压力：当系统压力≥3Mpa时，其输出压力为0.5Mpa（正常范围是0.5—0.7Mpa）。

二、开机

首次开机前应接通控制箱内的总电源，合上控制电源QF1加热器的电源QF2、QF3。启动压缩机，当压力逐渐上升时，观察减压器输出压力（当系统压力≥3Mpa时，其输出压力为0.5Mpa），否则将其输出压力调为0.5Mpa。当干燥器压力升至10Mpa时，启动干燥器。

以后每次启动干燥器时只需按一下启动按钮。

三、运行中的巡查、记录

运行中每60分钟应进行一次巡查、记录。巡查的内容：1、检查减压器的输出压力是否为0.5Mpa（正常范围是0.5——0.7Mpa）,否则应将其调到正常范围。2、检查节流阀是否结霜，再生阶段节流阀管路必须结霜。3、检查、记录电控箱上温度仪表的计数是否正常。（正常范围10——280℃）否则应将其调到正常范围。 四、排污

排污宜在开机前或关机后或系统压力较低（≥15Mpa）时进行。排污时阀门应缓慢开启，严禁在高压下猛烈排污。猛烈排污可能导致过滤器滤芯损坏。排污间隔时间：1次/4小时。（前粗过滤器、前置过滤器、除油过滤器、分离器和回收分离器均需定时排污）

五、关机

关机时只需按一下停止按钮，本干燥器即延时1分钟自动关机。

ICS

中石油昆仑燃气大庆燃气公司企业标准 Q/DQRQ

Q/DQRQ 005-2009

CNG母站操作规范

2009-06-10发布 2009-06-10实施

中石油昆仑燃气大庆燃气公司 发布 Q/DQRQ 005-2009

I 目 次

前 言 .............................................................................. II

引 言 ............................................................................. III

1 范围 ................................................................................. 1

2 装置基本工艺流程 ..................................................................... 1

3 操作步骤要求 ......................................................................... 1

4 操作中应注意的事项 ................................................................... 9

5 操作中异常问题的判断与处理方法 ...................................................... 10

附 录 A 工艺流程图.................................................................. 11

A.1 CNG母站工艺流程图 ................................................................ 11

瓷砖厂干燥塔除尘器操作规程

1、除尘器管理人员必须熟悉干燥塔除尘器处理工艺和设备的运行要求与技术指标。

2、操作人员必须了解干燥塔工艺，熟悉本岗位设施、设备的运行要求和技术指标。

3、运行管理人员和操作人员应按要求巡视检查构筑物、设备的运行情况。

4、操作人员应按时做好运行记录，数据应准确无误。

5、操作人员发现除尘器运行不正常时，应及时处理或上报部门主管。

6、操作人员必须定时查看除尘器的收尘情况，及时出尘，防止粉尘过多被热风带出，超标排放。

7、关紧除尘器底部阀门，防止出尘口漏风导致除尘器除尘效率下降，粉尘超标排放。

8、及时清扫除尘器地面，保持四周清洁。
