喷雾干燥塔的知识,工作原理、操作规程、故障修复

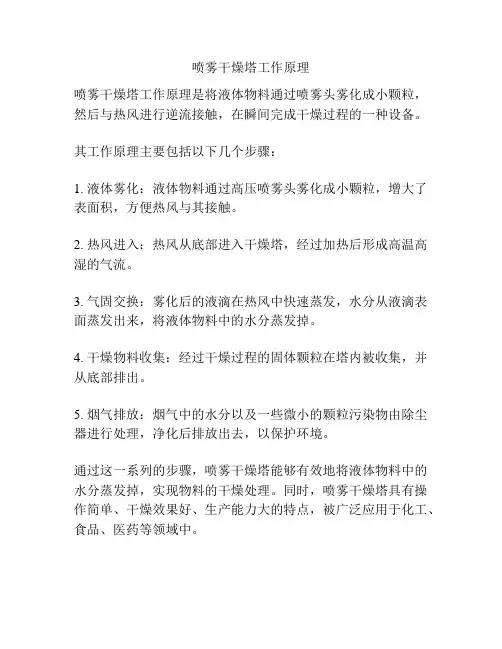

喷雾干燥塔工作原理
喷雾干燥塔工作原理是将液体物料通过喷雾头雾化成小颗粒，然后与热风进行逆流接触，在瞬间完成干燥过程的一种设备。

其工作原理主要包括以下几个步骤：
1. 液体雾化：液体物料通过高压喷雾头雾化成小颗粒，增大了表面积，方便热风与其接触。

2. 热风进入：热风从底部进入干燥塔，经过加热后形成高温高湿的气流。

3. 气固交换：雾化后的液滴在热风中快速蒸发，水分从液滴表面蒸发出来，将液体物料中的水分蒸发掉。

4. 干燥物料收集：经过干燥过程的固体颗粒在塔内被收集，并从底部排出。

5. 烟气排放：烟气中的水分以及一些微小的颗粒污染物由除尘器进行处理，净化后排放出去，以保护环境。

通过这一系列的步骤，喷雾干燥塔能够有效地将液体物料中的水分蒸发掉，实现物料的干燥处理。

同时，喷雾干燥塔具有操作简单、干燥效果好、生产能力大的特点，被广泛应用于化工、食品、医药等领域中。

喷雾干燥塔操作规程1. 介绍喷雾干燥塔的概念和作用喷雾干燥塔是一种常用的干燥设备，广泛应用于化工、制药、食品等行业。

其作用是将液体物料通过喷雾器均匀喷雾到热风中，使其在瞬间蒸发，从而实现物料的快速干燥。

2. 操作前的准备工作2.1 检查设备的运行状态，包括喷雾器、热风管道、排风系统等是否正常。

2.2 清理喷雾干燥塔内的残留物，确保塔内无积存物料。

2.3 准备干燥物料，确保物料的质量和含水率符合要求。

3. 开启喷雾干燥塔3.1 打开喷雾器的进料和排料阀门，确保喷雾器内充满待干燥物料。

3.2 打开热风系统的进风阀门，调整进风温度和速度，使其适应物料的干燥要求。

3.3 等待热风系统升温至设定温度后，将进风阀门逐渐打开，使热风进入喷雾干燥塔内。

4. 控制干燥过程4.1 监测喷雾干燥塔内的温度和湿度，确保其在合适的范围内。

4.2 根据干燥物料的性质和要求，调整热风系统的温度和进风速度，以达到最佳干燥效果。

4.3 定期检查喷雾干燥塔内的物料流动情况，确保物料的均匀干燥。

5. 加料和排料操作5.1 在物料完全干燥之前，定期检查和补充待干燥物料，确保连续的干燥过程。

5.2 干燥完成后，逐步关闭热风系统的进风阀门，并停止喷雾器的进料。

5.3 打开排料阀门，将干燥物料从喷雾干燥塔中排出。

6. 喷雾干燥塔的清洁与维护6.1 干燥结束后，及时清理喷雾干燥塔内的残留物和积存物料。

6.2 定期检查和清洗喷雾器，确保其正常运行。

6.3 定期检查和清理热风管道和排风系统，确保畅通无阻。

7. 安全注意事项7.1 操作人员必须佩戴个人防护用具，包括口罩、手套、安全帽等。

7.2 遵守操作规程，严禁在运行状态下拆卸和维修设备。

7.3 发现设备异常情况或故障，应立即停止操作，并及时上报。

7.4 禁止在喷雾干燥塔附近吸烟、使用明火等引火行为。

8. 结束操作8.1 喷雾干燥塔停止运行后，关闭热风系统和喷雾器的进料阀门。

8.2 清理和整理工作现场，确保设备和周围环境的整洁。

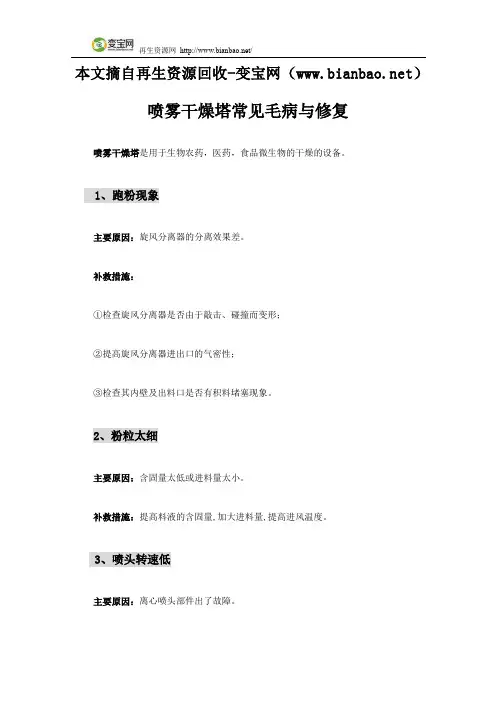

本文摘自再生资源回收-变宝网（）喷雾干燥塔常见毛病与修复喷雾干燥塔是用于生物农药，医药，食品微生物的干燥的设备。

1、跑粉现象主要原因：旋风分离器的分离效果差。

补救措施：①检查旋风分离器是否由于敲击、碰撞而变形；②提高旋风分离器进出口的气密性；③检查其内壁及出料口是否有积料堵塞现象。

2、粉粒太细主要原因：含固量太低或进料量太小。

补救措施：提高料液的含固量,加大进料量,提高进风温度。

3、喷头转速低主要原因：离心喷头部件出了故障。

补救措施：检查喷头内部件。

4、蒸发量低主要原因：①整个系统的空气量减少；②热风的进口温度偏低；③设备有漏风现象,有冷风进入干燥室。

补救措施:①检查离心机的转速是否正常；②检查离心机调节阀位置是否正确；③检查空气过滤器及空气加热器管道是否堵塞；④检查电网电压是否正常；⑤检查电加热器是否正常工作；⑥检查设备各组件连接是否密封。

5、喷头振动主要原因：①喷头的清洗和保养不当引起的喷盘内附有残留物质或主轴产生弯曲和变形；②离心盘动平衡不好。

补救措施：①检查喷雾盘内是否有残存物质,若有应及时清洗；②发现主轴有异常,要进行更换；③对离心盘的动平衡重新调整或更换。

6、水分含量高主要原因：一般是排风温度太低。

补救措施：适当减小进料量,以提高排风温度。

7、纯度低主要原因：①空气过滤效果不佳；②积粉混入成品；③原料纯度不高；④设备清洗不彻底。

补救措施：检查空气过滤器中过滤材质敷设是否均匀,过滤器使用时间是否太长,若是应立即更换;检查热风入口处焦粉情况,克服涡流;喷物前应将料液过滤;重新清洗设备。

8、粘壁现象主要原因：①进料量太大,不能充分蒸发；②喷雾开始前干燥室加热不足；③开始喷雾时,下料流量调节过大；④加入的料液不稳定。

补救措施：适当减少进料量;适当提高热风的进口和出口温度;在开始喷雾时,流量要小,逐步加大,调节到适当时为止;检查管道是否堵塞,调整物料固形物含量,保证料液的流动性。

本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；变宝网官网：/tags.html?qx买卖废品废料，再生料就上变宝网，什么废料都有！。

喷雾干燥塔安全操作规程喷雾干燥塔是一种广泛应用于工业生产中的设备，用于将液态物质喷雾成小颗粒，然后通过加热将剩余的水分蒸发，使得物质干燥成粉末或颗粒。

然而，由于高温、高压和易燃等特点，使用喷雾干燥塔时必须遵守相应的安全操作规程，以确保工作人员的安全和设备的正常运行。

下面是喷雾干燥塔的安全操作规程：一、操作前准备1. 操作人员必须熟悉设备的工作原理、性能参数和安全操作规程，并穿戴好防护装备。

2. 对设备进行检查，并确保所有的阀门、仪表、传感器等设备处于正常工作状态和操作位置。

3. 确保设备的供电、供水和通风设施正常运行，避免因供电、供水和通风不良引起的事故。

4. 清理设备内的残留物质和杂质，确保设备处于清洁、卫生的状态。

5. 确保设备附近没有易燃、易爆和有害物质，以避免事故。

二、操作中安全注意事项1. 操作人员必须在操作台上运行设备，并对设备的运行情况进行监控和控制。

2. 操作人员必须定期检查设备的运行状态和设备的各项参数，并进行相应的调整。

3. 操作人员必须严格按照设备的工作流程、操作程序和操作说明进行操作，并避免因不当操作导致的事故。

4. 操作人员必须随时注意设备的运行状况和周围环境，及时发现和解决存在的问题，并在必要时通知上级管理人员。

5. 操作人员必须熟悉应急措施和紧急停机程序，并在发生事故或设备运行不稳定时立即采取相应措施，及时停机并向上级汇报。

6. 避免在设备运行时距离设备较近，确保安全。

7. 禁止将易燃、易爆、有害物质等投入设备中。

8. 禁止安全设施漏洞，严禁抄近芒果种，保持设备周围秩序。

三、操作后的处理1. 在设备停机后，需要进行设备的清洁、维护和保养，确保设备处于正常和良好的状态。

2. 要注意一些细节的问题，比如检查设备口罩贴纸，以及与热气有关的部件是否在正常工作，是否破损等。

3. 在设备空腔内，清理残余粉末、无序物品等。

4. 设备在停机后，不得立即关闭电源和气源，并要等设备彻底停止后再进行相应的操作。

喷雾干燥塔操作规程
《喷雾干燥塔操作规程》
一、目的
喷雾干燥塔是一种常用的干燥设备，为了确保其正常运行，提高生产效率，保障人身和设备安全，特制定本规程。

二、范围
本规程适用于喷雾干燥塔的操作人员，包括操作、维护和管理人员。

三、操作程序
1. 操作人员必须经过专业培训，并且持有相关操作资质证书。

2. 操作人员在进行操作前需了解设备的工作原理和结构，熟悉操作步骤。

3. 在启动喷雾干燥塔之前，需检查设备周围是否有障碍物，保证没有安全隐患。

4. 启动喷雾干燥塔前，必须先进行设备的预检，包括设备的供电状态、设备的通风情况、设备的密封情况等。

5. 操作人员必须按照操作规程的要求，将要干燥的物料均匀喷洒到干燥室内。

6. 在喷雾干燥塔工作时，操作人员需要严格遵守设备的工作参数，不得擅自调整操作参数。

7. 喷雾干燥塔停机时，需要对设备进行清洁和维护，确保设备的整洁和良好状态。

8. 在操作过程中，如遇到异常情况需及时停机并通知相关人员进行处理。

四、安全注意事项
1. 操作人员在操作中需戴上相关防护用具，确保人身安全。

2. 操作人员需注意设备周围的安全，确保设备稳定工作，避免发生事故。

3. 在操作过程中，如设备出现异常声音或异味，需立即停机并检查设备，排除故障。

4. 喷雾干燥塔操作过程中，禁止将手部或其他物体伸入设备内部。

五、结语
喷雾干燥塔操作规程对操作人员的要求和安全注意事项作出了明确规定，操作人员应严格按照规程执行，确保设备的正常运行和工作效率，同时保障人员和设备的安全。

喷雾干燥塔操作规程喷雾干燥塔是一种常用于化工、制药等领域的干燥设备，通过将液态或浆状物料以喷雾的形式喷入塔内，与热风进行充分接触，使物料在极短的时间内完成蒸发和干燥过程。

为了保证喷雾干燥塔的安全运行和提高生产效率，制定了以下的操作规程。

一、操作前的准备工作1.1 检查设备状态：站在塔台上，对塔内外的设备进行检查，确保各个部位无泄露、破损和异常。

1.2 准备物料：根据生产计划，准备好需要进行喷雾干燥的物料，并确认其质量和数量是否符合要求。

1.3 检查仪器仪表：检查塔内外的仪器仪表是否正常工作，如液位计、温度计、压力计等。

1.4 验证气流：打开通风系统，运行一段时间，确保气流畅通、无异常。

1.5 配置辅助设备：准备好干燥介质、冷却水等辅助设备，确保其数量和质量满足要求。

二、开始操作2.1 打开塔顶进料阀：将准备好的物料通过泵送入进料管道，并逐渐打开进料阀，控制物料进入塔内的速度，防止过快造成堵塞。

2.2 打开加热系统：根据物料的特性和要求，打开加热系统，将热风送入塔内。

同时，根据实际情况调节入口风温和出口风温，控制塔内的温度。

2.3 调整喷雾器：根据物料性质的要求，调整喷雾器的喷嘴和喷雾压力，确保物料以均匀的雾状形式喷入塔内。

2.4 监控物料状态：通过塔顶观测孔或观测窗，观察物料的干燥状态。

同时，通过仪表检测物料的温度、湿度和流量等参数，及时调整操作参数，确保物料的干燥效果。

2.5 调整辅助设备：根据物料的干燥速度和温度要求，适时调整辅助设备的操作参数，如干燥介质的温度、冷却水的流量等。

三、操作中的注意事项3.1 关注安全：操作过程中，应严格遵守安全操作规程，注意防止火灾、爆炸等事故的发生。

同时，保持良好的通风，避免喷雾物飘散超过规定范围。

3.2 防止堵塞：及时清理堵塞物，确保物料的顺畅进出塔。

如发现喷嘴堵塞，应立即停机清洗，并确保无残留物后方可继续运行。

3.3 控制温度：根据物料的特性和干燥要求，保持合适的温度，注意避免局部温度过高，造成物料变质或热风积聚。

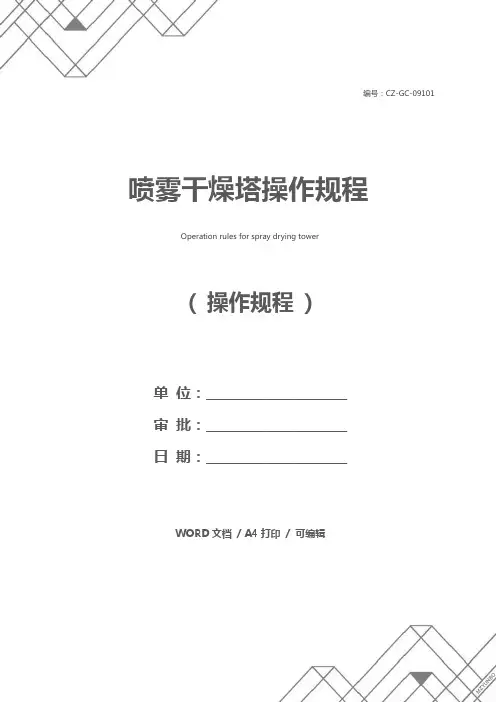

编号：CZ-GC-09101( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑喷雾干燥塔操作规程Operation rules for spray drying tower喷雾干燥塔操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。

忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。

原理将料液泵入干燥塔内，经压力喷嘴作用变成雾状液滴，与高温热风接触后水分迅速蒸发，在极短的时间内便成为干燥制品，从塔底部排出。

热风与液滴接触后温度显著降低，湿度增大，作为废气（湿气）由排风机抽出，废气中夹带的微粉经分离装置回收。

操作（1）开机前准备①按各单台设备的操作规程对喷雾干燥系统进行检查，包括进风机、排风机、燃气热风炉、高压泵、排粉阀、振锤和气流冷却系统等设备。

各设备应完好、干净。

②关闭干燥塔上的六扇清洗门，装好风管、旋风分离器上的所有清洗口，将锥底清洗口打开，打开旋风分离器料仓清洗口。

装好袋式除尘器中的布袋并关好上盖，装好气流冷却系统的清洗口，关闭气流冷却系统进风阀，打开大塔旋风分离器至气流冷却系统的进风阀，关闭除湿机碟阀。

③将工艺规定的喷咀、盖板装入喷头内，并安装好三只喷枪，连接好料管。

④控制柜总电源送电，控制柜各设备送电。

检查动力电源、电压是否符合要求（380V）检查工艺压缩空气是否在0.3Mpa，仪表压缩空气在0.5MPa。

⑤按工艺要求设定进风温度、排风温度和料液储罐料液温度。

⑥※检查塔内压力显示表显示值为0±1（×10Pa），检查下限设定值为-20（×10Pa）。

检查供料系统压力上限20Mpa。

确定“联锁－解除”钮应在联锁位置，“自动、手动”钮在自动位置。

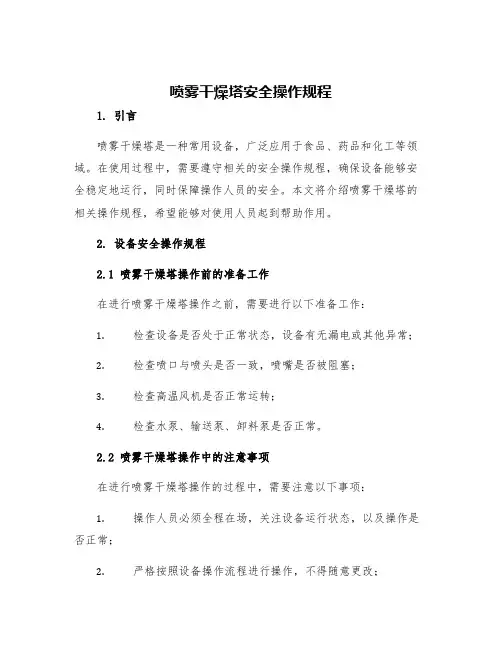

喷雾干燥塔安全操作规程1. 引言喷雾干燥塔是一种常用设备，广泛应用于食品、药品和化工等领域。

在使用过程中，需要遵守相关的安全操作规程，确保设备能够安全稳定地运行，同时保障操作人员的安全。

本文将介绍喷雾干燥塔的相关操作规程，希望能够对使用人员起到帮助作用。

2. 设备安全操作规程2.1 喷雾干燥塔操作前的准备工作在进行喷雾干燥塔操作之前，需要进行以下准备工作：1.检查设备是否处于正常状态，设备有无漏电或其他异常；2.检查喷口与喷头是否一致，喷嘴是否被阻塞；3.检查高温风机是否正常运转；4.检查水泵、输送泵、卸料泵是否正常。

2.2 喷雾干燥塔操作中的注意事项在进行喷雾干燥塔操作的过程中，需要注意以下事项：1.操作人员必须全程在场，关注设备运行状态，以及操作是否正常；2.严格按照设备操作流程进行操作，不得随意更改；3.确保设备处于稳定运行状态后，才能进行加料、加水等操作；4.禁止在设备使用过程中，私自更改或拆卸设备；5.禁止在设备运行时，靠近喷口或对设备进行维护保养；6.在操作过程中，保留建档记录和相关数据备份；7.在关闭设备之前，清除设备内残留物，关闭所有设备，断电。

2.3 紧急处理措施在应急情况下，需要采取以下措施：1.立即关闭所有设备，并切断电源；2.离开现场，确保人员安全；3.如有必要，进行紧急救护和处理；3. 维护保养3.1 日常维护保养为确保喷雾干燥塔操作正常，需要进行以下日常维护保养工作：1.定期检验设备防护装置是否完好；2.定期清洗喷嘴、喷头、调整板、分配板、干燥室内表面；3.定期检查电控设备、操作系统、气动系统和液力传动系统是否正常；4.定期检查设备油、水、气系统是否正常；5.定期进行设备系统的维护、修理和升级。

3.2 故障处理如发现设备出现故障、异常情况，需要采取以下措施：1.立即关闭所有设备，并切断电源；2.检查故障发生的原因；3.采取合理的修理和更换措施；4.完成修理后，进行设备的试运行。

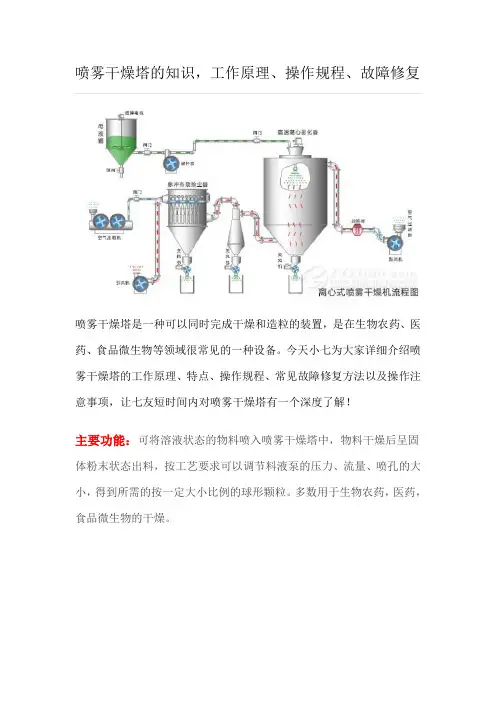

喷雾干燥塔的知识，工作原理、操作规程、故障修复喷雾干燥塔是一种可以同时完成干燥和造粒的装置，是在生物农药、医药、食品微生物等领域很常见的一种设备。

今天小七为大家详细介绍喷雾干燥塔的工作原理、特点、操作规程、常见故障修复方法以及操作注意事项，让七友短时间内对喷雾干燥塔有一个深度了解！主要功能：可将溶液状态的物料喷入喷雾干燥塔中，物料干燥后呈固体粉末状态出料，按工艺要求可以调节料液泵的压力、流量、喷孔的大小，得到所需的按一定大小比例的球形颗粒。

多数用于生物农药，医药，食品微生物的干燥。

作用原理：空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。

料液经塔体顶部的高速离心雾化器或高压雾化器，喷雾成极细微的雾状液珠，与空气并流接触在极短的时间内可干燥为成品。

成品连续地由干燥塔底部和旋风分离器中输出，微尘物料由脉冲布袋收集器收集，废气由风机排空。

喷雾干燥塔的特点1、干燥速度快，完成只需数秒钟;2、适宜于热敏性物料干燥;3、使用范围广:根据物料的特性，可以用于热风干燥、离心造粒和冷风造粒，大多特性差异很大的产品都能用此机生产;4、由于干燥过程是在瞬间完成的，产成品的颗粒基本上能保持液滴近似的球状，产品具有良好的分散性，流动性和溶解性;5、生产过程简化，操作控制方便。

喷雾干燥通常用于固含量60%以下的溶液，干燥后，不需要再进行粉碎和筛选，减少了生产工序，简化了生产工艺。

对于产品的粒径、松密度、水份，在一定范围内，可改变操作条件进行调整，控制、管理都很方便;6、为了使物料不受污染和延长设备寿命，凡是与物料接触部分，均可以采用不锈钢材料制造。

喷雾干燥塔的主要类型1离心喷雾高速离心喷雾干燥是液体工艺成形和干燥工业中最广泛应用的工艺。

最适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。

因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时，喷雾干燥是一道十分理想的工艺。

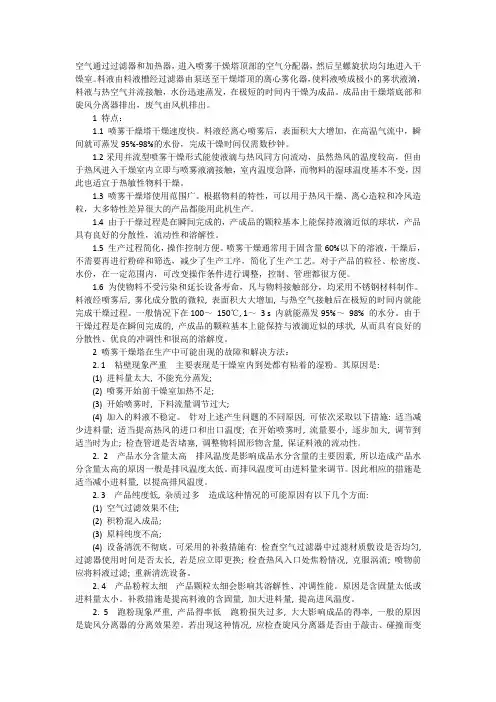

空气通过过滤器和加热器，进入喷雾干燥塔顶部的空气分配器，然后呈螺旋状均匀地进入干燥室。

料液由料液槽经过滤器由泵送至干燥塔顶的离心雾化器，使料液喷成极小的雾状液滴，料液与热空气并流接触，水份迅速蒸发，在极短的时间内干燥为成品。

成品由干燥塔底部和旋风分离器排出，废气由风机排出。

1 特点：1.1 喷雾干燥塔干燥速度快。

料液经离心喷雾后，表面积大大增加，在高温气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟。

1.2采用并流型喷雾干燥形式能使液滴与热风同方向流动，虽然热风的温度较高，但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，而物料的湿球温度基本不变，因此也适宜于热敏性物料干燥。

1.3 喷雾干燥塔使用范围广。

根据物料的特性，可以用于热风干燥、离心造粒和冷风造粒，大多特性差异很大的产品都能用此机生产。

1.4 由于干燥过程是在瞬间完成的，产成品的颗粒基本上能保持液滴近似的球状，产品具有良好的分散性，流动性和溶解性。

1.5 生产过程简化，操作控制方便。

喷雾干燥通常用于固含量60%以下的溶液，干燥后，不需要再进行粉碎和筛选，减少了生产工序，简化了生产工艺。

对于产品的粒径、松密度、水份，在一定范围内，可改变操作条件进行调整，控制、管理都很方便。

1.6 为使物料不受污染和延长设备寿命，凡与物料接触部分，均采用不锈钢材料制作。

料液经喷雾后, 雾化成分散的微粒, 表面积大大增加, 与热空气接触后在极短的时间内就能完成干燥过程。

一般情况下在100～150℃, 1～3 s 内就能蒸发95%～98% 的水分。

由于干燥过程是在瞬间完成的, 产成品的颗粒基本上能保持与液滴近似的球状, 从而具有良好的分散性、优良的冲调性和很高的溶解度。

2 喷雾干燥塔在生产中可能出现的故障和解决方法：2. 1粘壁现象严重主要表现是干燥室内到处都有粘着的湿粉。

其原因是:(1) 进料量太大, 不能充分蒸发;(2) 喷雾开始前干燥室加热不足;(3) 开始喷雾时, 下料流量调节过大;(4) 加入的料液不稳定。

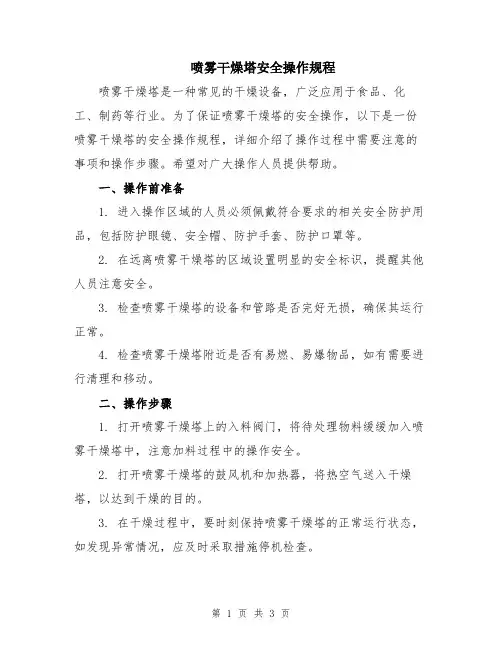

喷雾干燥塔安全操作规程喷雾干燥塔是一种常见的干燥设备，广泛应用于食品、化工、制药等行业。

为了保证喷雾干燥塔的安全操作，以下是一份喷雾干燥塔的安全操作规程，详细介绍了操作过程中需要注意的事项和操作步骤。

希望对广大操作人员提供帮助。

一、操作前准备1. 进入操作区域的人员必须佩戴符合要求的相关安全防护用品，包括防护眼镜、安全帽、防护手套、防护口罩等。

2. 在远离喷雾干燥塔的区域设置明显的安全标识，提醒其他人员注意安全。

3. 检查喷雾干燥塔的设备和管路是否完好无损，确保其运行正常。

4. 检查喷雾干燥塔附近是否有易燃、易爆物品，如有需要进行清理和移动。

二、操作步骤1. 打开喷雾干燥塔上的入料阀门，将待处理物料缓缓加入喷雾干燥塔中，注意加料过程中的操作安全。

2. 打开喷雾干燥塔的鼓风机和加热器，将热空气送入干燥塔，以达到干燥的目的。

3. 在干燥过程中，要时刻保持喷雾干燥塔的正常运行状态，如发现异常情况，应及时采取措施停机检查。

4. 在喷雾干燥塔的排料阀门附近设置安全防护网，以防堵料时的突发情况。

5. 干燥完毕后，首先关闭喷雾干燥塔的鼓风机和加热器，然后关闭入料阀门。

6. 打开排料阀门，将干燥好的物料缓缓排出，注意操作安全。

7. 对喷雾干燥塔进行清洁和维护，以保证设备的正常运行。

三、安全注意事项1. 喷雾干燥塔操作过程中应严格按照操作规程进行，不得擅自更改操作步骤或参数设置。

2. 操作人员应定期接受安全培训，了解喷雾干燥塔的运行原理和操作要点。

3. 操作过程中，不得随意触摸喷雾干燥塔设备，以防触电或烫伤等事故的发生。

4. 发现设备出现异常情况时，应立即停机检查，排除故障后方可重新操作。

5. 不得在喷雾干燥塔周围吸烟或停放易燃物品，严禁使用明火进行操作。

6. 喷雾干燥塔的维护保养应由专业人员进行，不得私自拆卸或修理设备。

7. 在操作喷雾干燥塔时，要保持清醒、集中注意力，不得饮酒或服用药物。

8. 若发现设备故障无法解决，应立即上报相关部门，做好记录并采取措施确保人员安全。

喷雾干燥塔工作原理喷雾干燥塔工作原理1. 前言喷雾干燥塔是一种常见的工业设备，广泛应用于化工、制药等领域。

它能够将液体物料通过喷嘴喷雾成小颗粒，在干燥室内与热空气进行充分的传热和传质作用，使液体物料中的水分蒸发，从而实现干燥的目的。

本文将详细介绍喷雾干燥塔的工作原理。

2. 喷雾干燥塔的结构和组成部分2.1 干燥室喷雾干燥塔的核心部分是干燥室，它是一个相对封闭的空间，内部布置有喷嘴和热空气进口等设备。

2.2 喷嘴系统喷嘴系统通常由供液系统和喷嘴构成。

供液系统通过管道将液体物料输送到喷嘴处，喷嘴在高压的作用下将液体喷向干燥室内。

2.3 热风系统热风系统由风机、热风管道和加热系统等组成。

风机通过热风管道将热空气输送到干燥室内，加热系统可通过能源如天然气或蒸汽提供热源。

2.4 收尘系统收尘系统用于收集喷雾干燥塔内发生的粉尘，以保持环境清洁。

3. 工作原理3.1 液体物料的进入和分散液体物料进入供液系统，通过管道输送至喷嘴处。

喷嘴在高压下将液体分散成小颗粒，并以雾状喷向干燥室内。

喷嘴内部的气体会将液体打散成非常细小的颗粒，增加液体与空气接触的面积，从而促进液体的蒸发。

3.2 热空气的传入和干燥热风系统将热空气通过热风管道输送到干燥室内。

热空气与喷散的液体颗粒进行充分的接触，使得液体中的水分蒸发，将液体变成固体颗粒。

3.3 干燥后的物料的收集干燥后的物料会在干燥室内被收尘系统收集起来，以防止粉尘对环境造成污染。

4. 深入理解喷雾干燥塔工作原理4.1 干燥速率与颗粒的大小和形状有关在喷雾干燥塔中，液体物料被喷雾成小颗粒后，干燥速率是与颗粒的大小和形状有关的。

颗粒越小，表面积相对较大，与热空气接触面积也更大，蒸发率会更高。

而颗粒的形状也会影响干燥速率，如球形颗粒比较容易干燥，而片状颗粒则较难干燥。

4.2 热空气的温度和湿度对干燥效果有重要影响热空气的温度和湿度对喷雾干燥塔的干燥效果具有重要影响。

温度越高，饱和水汽压越大，液体的蒸发速率也就越快。

喷雾干燥塔安全操作规程前言喷雾干燥塔是一种常用于化工、制药、食品等行业的重要设备，具有干燥速度快、产量高、质量稳定等优点。

然而，由于操作不当、设备故障等原因，喷雾干燥塔也可能发生事故，造成人员伤亡和财产损失。

为确保喷雾干燥塔操作安全，保护生产人员和设备，制定本安全操作规程。

一、操作前的准备工作1.操作人员必须接受喷雾干燥塔安全操作培训，并持证上岗。

2.操作人员应核对喷雾干燥塔设备的清洁、完整和接地情况，发现异常应及时上报维修部门。

3.操作人员应正确选择喷雾干燥塔的喷嘴、流量、压力等操作参数，根据实际需要进行调整。

4.操作人员应按照工艺要求，将原料、助剂等投放到喷雾干燥塔之前进行严格筛查和准备。

二、操作时的注意事项1.操作人员应佩戴防护用品，如手套、口罩、护目镜等。

2.操作人员应按照工艺流程，控制喷雾干燥塔的进料速率、出料速率、温度等参数，并及时调整。

3.操作人员应在工作期间，随时观察喷雾干燥塔运行情况，及时发现问题并予以处理。

4.操作人员应根据标准程序，对喷雾干燥塔进行定期清洗、保养和维护，确保设备正常运行。

5.操作人员发现设备故障或异常情况，应迅速切断电源，并立即上报维修部门。

在等待维修部门到达之前，应做好现场安全防护措施，避免事故扩大化。

6.操作人员应认真学习应急预案，做好突发情况的处理准备。

三、操作后的收尾工作1.操作人员应在操作结束后，对喷雾干燥塔进行清洁、维护和保养，并将设备环境整理干净整洁。

2.操作人员应切断电源，关闭阀门，清理现场，归位操作工具、安全标志牌等设备。

3.操作人员应将操作记录、异常情况和下一步操作计划及时填写完整，交班清晰明确，确保交班安全。

四、安全操作原则1.安全第一，预防为主。

在操作过程中，要始终牢记安全操作原则，防患于未然。

2.严格按照规程操作，禁止私自添加工艺、调节操作参数，避免设备故障发生。

3.注重协作和沟通，处理好操作人员之间的工作计划与任务安排，确保操作流程的顺畅及安全性。

喷雾干燥塔操作规程原理将料液泵入干燥塔内，经压力喷嘴作用变成雾状液滴，与炎热热风建立关系接触后水分迅速蒸发，在极短的时间内方才便有望成为干燥制品，从塔底部排出。

热风与液滴接触后温度显著降低，湿度增大，作为废气（湿气）由排风机抽出，废气中同夹带普柳斯的微粉经分离装置回收。

操作（1）开机前准备①按各单台设备的操作规程对喷雾干燥系统进行检查，包括进风机、排风机、燃气热风炉、高压泵、排粉阀、振锤和气流冷却系统等设备。

各设备应完好、干净。

②关闭干燥塔上的六扇西无君清洗门，装好风管、旋风分离器压碎上的所有清洗口，将锥底清洗口外打开，打开旋风导管料仓清洗口。

装好袋式除尘器中的布袋并关好中其上能盖，装好气流冷却系统擦拭的清洗口，关闭气流冷却系统进风阀，打开大塔旋风分离器至气流冷却系统的进风阀，关闭除湿机碟阀。

③将工艺规定的喷咀西、盖板装入喷头内，并安装好三只丝网，连接好料管。

④控制柜总电源送电，控制柜各设备送电。

检查动力电源、电压是否符合要求（380V）检查工艺压缩空气是否在0.3Mpa，仪表压缩空气在0.5MPa。

⑤按工艺要求设定进风温度、排风温度储油罐和料液储罐料液温度。

⑥※检测塔内压力显示表显示值为0±1（×10Pa），复查下限设定值为-20（×10Pa）。

检查供料系统压力上限20Mpa。

确定“联锁－解除”钮应在联锁位置，“自动、手动”钮在自动位置。

⑦检查料液内储罐内与否备好料液，跨入搅拌器对料液进行踏进搅拌。

⑧关闭高压泵出口放净阀，打开三个喷头的供料阀，高压泵进口阀切换至喷水位置。

⑨掀开蓄水罐进水阀，将水罐充水至浮球阀水淹自动关闭进水。

（2）开机操作①打开记录仪开关，开始记录参数，同时在起点上注明开始时间、日期、产品型号、料液数量、喷咀型号、进排风设定温度。

②关闭进风机风门，启动进风机，打开进风机风门至全开。

③关闭排风机风门，启动排风机。

④按燃气热风炉标准规范，启动燃气热风炉进行空气燃气加热，开始烘塔。

喷雾干燥塔的知识之工作原理操作规程故障修复一、工作原理喷雾干燥塔是将液态物料通过喷雾装置雾化成雾粒，利用高速干燥风将其与热空气充分接触，使水分迅速蒸发，从而实现干燥的设备。

其主要工作原理如下：1. 液态物料在喷雾器中被雾化成雾粒，雾粒与热气流混合并加速剧烈碰撞；2. 雾粒表面的水分经过蒸发减少，同时缩小了表面积，使得内部部分的水分也不断向表面迁移；3. 雾粒内部的水份不断向表层迁移，从而使得雾粒不断减小，最终的干燥终点是满足规定含水量为止。

二、操作规程：1. 开机前准备：a. 仔细检查所有配合，确保每个部位固定可靠，不出现松动情况；b. 查看设备外壳及紧密部件是否有尘土和异物，能否通风良好；c. 检查电气连线是否牢靠，保证电器设备能够正常工作。

2. 开机运行：a. 接通电源，确认开关是否能够正常启动；b. 调节进风温度及喷雾流量，将温度升高至干燥设备可承受的范围；c. 打开进风口，压缩空气来自干燥器入口，按照流量及压力要求进行调节。

3. 正常运行：a. 在加料前将仓内装置及仪表状态全部检查。

b. 根据合理的时间纲、温度范围及工艺要求，在设备正常运行下，调节机械手臂；c. 根据物料性质和工艺要求，不定时地检查设备及各配套设备的状态。

4. 停机前清理：a. 关闭加热器、喷雾器及进风口，等待设备自然冷却并停机；b. 切断电源，按要求进行备案记录。

三、故障修复：1. 喷雾器堵塞：a. 切断电源，拆除堵塞物；b. 清洗喷雾器及配合设备，确认是否均无损；c. 启动设备进行正常启动。

2. 风温不稳定：a. 确认风机是否堵塞，是否散热器部位是否效果不佳，是否风温控制系统故障；b. 检查并维修风机、散热器以及风温控制系统；c. 寻找风温不稳定的原因，并对此进行彻底解决。

3. 作业温度偏低：a. 检查进料口、出料口及排风口的状态以及阀门的开启情况；b. 调整喷雾流量及风温设定，确保设备正常运转，并达到规定数值。

以上是喷雾干燥塔的工作原理、操作规程及故障修复方法，通过掌握这些知识，可以更好地运用喷雾干燥塔实现物料的干燥工作。

喷雾干燥塔操作规程一、目的和适用范围本操作规程适用于喷雾干燥塔的操作及相关作业人员，在操作过程中，严格遵守操作规程，确保生产安全、环保和质量。

二、工作责任1.生产人员：按照操作规程进行操作，保证生产安全和生产质量。

2.值班人员：负责监控设备运行状态，及时处理异常情况。

3.维修人员：对设备进行定期维护和检修，确保设备正常运行。

4.质检人员：负责对产品进行质量检测，确保产品质量达标。

三、安全措施1.操作前，应检查设备及安全防护装置是否完好，确保安全操作。

2.操作人员应穿戴好劳动防护用品，遵守操作规程，严禁酗酒、吸烟等行为。

3.操作过程中，如发现异常情况，应立即停止操作，并及时报告。

四、操作流程1.开启设备电源，确保供电正常。

2.检查喷雾干燥塔各部位及喷雾器是否完好。

3.检查喷雾干燥塔的进料阀门是否关闭。

4.调节并启动风机，确保风量和温度正常。

5.打开热风门，关注干燥气温和湿度，确保干燥效果。

6.打开喷雾器，进行喷雾操作，同时关注物料流动情况。

7.根据物料的干燥要求，设定好干燥时间和温度。

8.喷雾干燥结束后，关闭喷雾器，关闭风机。

9.停止供料，清理喷雾干燥塔，确保干燥塔内无残留物。

10.定期对设备进行检修和保养，确保设备的正常运行。

五、故障处理1.如发现温度过高或过低，请检查风机和加热器的运行状态。

2.如发现物料出料不均匀，请检查物料输送装置。

3.如发现风机运行不正常，请及时停机检修。

4.如发现喷雾器堵塞，请停止喷雾操作，并进行清洗。

5.如发现设备有异常声响或异味，请立即报告。

六、紧急情况1.如发生火灾，请立即启动灭火设备，并迅速撤离现场。

2.如发生中毒事故，请立即关闭设备，进行急救，并报告有关部门。

3.如发生设备故障，请停机检查，确认安全后进行维修。

七、附则1.喷雾干燥塔操作人员应经过培训和考核，持证上岗。

2.操作规程定期进行评估和修订，确保作业流程科学、合理。

以上就是喷雾干燥塔操作规程，希望能对相关人员在工作中起到指导作用。

喷雾干燥塔安全操作规程
1、喷雾干燥塔开机前，要确认加热器与进风管之间的连接，出风管和干燥室以及出风管和旋风分离器之间的连接应垫好密封材料，并仔细夹紧，不让未经加热的空气吸入干燥器。

2、开机前确认干燥室门、视镜孔等的密封材料应到位，并检查连接是否关紧。

3、开机前必须检查离心风机的旋转方向是否正确，运转是否正常，有无异常声噪声，如有应立即停车检查，修复后方可继续开车。

4、离心风机的风量调节阀是否打开，不要把阀门关死，以免损坏加热器和进风管道。

5、正常运行时应关注高压泵压力，防止因超压而停泵，导致无法完成喷射而影响整套设备无法正常运行。

6、加热器长期不用再度启用时，为了驱除加热器内部的水汽，应开几分钟，再关几分钟，反复几次，才可正式运行使用。

7、在不影响产品质量的情况下，应尽量提高进风温度，并预热至200℃保温半小时，再加热至工艺所要求的进风温度。

8、正常运行时应密切关注雾化喷嘴。

当雾化喷嘴堵塞时应及时更换并清洗备用，并每隔2～3小时应条换清洗装在管道中的过滤器，以免因雾化喷嘴或过滤器堵塞造成整套设备无法正常运行。

9、喷雾不正常，需拆卸喷雾雾化器时，可先停隔膜泵，再开启球阀卸载负荷，在系统常压时方可拆卸喷雾器清洗或换上备用。

10、为保证雾化喷嘴的物理特性，必须定期清洗。

为防止物料干燥凝固在雾化喷嘴内，停车时必须将雾化喷嘴卸下清洗，并浸泡在清水或弱碱（NaOH）中备用。

喷雾干燥塔操作规程喷雾干燥塔操作规程一、操作前注意事项1.在操作前，必须检查设备及仪器的连接是否牢固，设备及仪器是否完整，且电源、电器线路应符合规定。

2.在操作前，必须阅读设备说明书，了解设施特点，掌握其操作方法及注意事项等，然后方可进行操作。

3.操作时，必须佩戴防护装备和手套，以免发生意外事故。

4.在操作过程中，要严格按操作程序进行操作，不得随意更改。

5.在操作过程中，发现异常情况应立即停止操作，并向管理员或领班报告。

6.操作结束后，设备及仪器要彻底清洗干净，并存放在指定地点，以便下次使用。

二、操作步骤及注意事项1.操作前检查操作前，必须检查喷雾干燥塔及相关设备的连接是否牢固，检查检查温度、湿度、风速等参数是否符合要求。

2.操作流程（1）打开喷雾干燥塔进气罩并关闭出气口。

（2）开启喷雾泵，开启干燥风机，设定温度、湿度和出风口风速，待干燥风机工作正常后再进行下一步操作。

（3）将待干燥物料通过喷雾管道、料斗加入喷雾干燥塔，并调整喷雾强度、转速、出口温度等参数，以适应物料的性质及生产要求。

（4）在干燥过程中，随时注意监测喷雾干燥塔的温度、湿度、风速等参数，确保设备正常运行。

（5）干燥结束后，关闭喷雾泵及干燥风机，然后开启出气口，等待喷雾干燥塔内的物料自然排出。

（6）排空物料后，关闭进气罩并将喷雾干燥塔及相关设备清洗干净，并存放在指定地点，以便下次使用。

3.注意事项（1）操作时必须戴手套和防护装备，以免发生意外事故。

（2）在干燥结束后，必须关闭进气罩，等待物料自然排出，防止喷雾干燥塔内部造成积压。

（3）在操作过程中，必须严格按照操作步骤进行，不得随意更改或疏忽大意。

（4）在操作过程中，发现问题要及时停机检查，确保设备及人员安全。

（5）干燥结束后，必须将喷雾干燥塔及相关设备彻底清洗干净，并存放在指定地点，以便下次使用。

（6）在操作过程中，要时刻注意喷雾干燥塔的温度、湿度、风速等参数变化，并随时调整操作参数，以确保设备正常运行。

喷雾干燥塔操作规程前言喷雾干燥塔是一种常用的干燥设备，广泛应用于化工、医药、食品等领域。

在使用喷雾干燥塔进行干燥操作时，应按照操作规程进行操作，以确保其安全、高效、稳定地运行。

安全操作1.在使用喷雾干燥塔前，应仔细阅读设备操作手册，了解设备的结构、原理、使用方法及注意事项等相关信息。

2.在操作喷雾干燥塔前，应检查设备是否处于良好状态，如有故障应及时处理。

3.在操作过程中，应穿戴合适的工作服和劳动防护用品，包括手套、护目镜等。

4.加料和卸料时，应按照设备的操作要求进行，并确保使用的物料符合要求。

5.在操作喷雾干燥塔过程中，不得离开工作岗位，必要时可以交班，但应仔细做好资料记录和班前交接。

6.在运行过程中，如发现设备异常情况或存在安全隐患，应立即停机检修，直至故障排除或安全问题解决。

操作流程1.准备工作–进行设备检查，检查关键部位是否处于良好状态；–检查加料和卸料设备，确保设备准备就绪，物料符合要求；–检查加热设备、鼓风机、除尘设备等，确保运行正常；–如果有必要，还可以对设备进行清洁和消毒。

2.加料–按照要求，将物料放入加料设备中，设置加料流量和时间；–在加料过程中，要及时查看喷雾干燥塔内的物料堆积情况，并调整加料速度，以确保干燥效果的稳定性。

3.干燥–打开加热设备和鼓风机，控制温度和湿度，使得物料在喷雾干燥塔中得到充分干燥；–在干燥过程中，要及时监控温度和湿度的变化，以便进行调整和控制。

4.卸料–在干燥完成后，打开卸料设备，将干燥好的物料从喷雾干燥塔中卸出；–卸料时，要注意物料流量和时间的设置，防止径流过程中物料的堆积或堵塞设备。

5.清洁和维修–在操作结束后，必须进行设备的清洁和维修工作，以确保设备的正常运行和使用寿命。

注意事项1.在使用喷雾干燥塔进行干燥操作时，要注意保持清洁环境，以避免灰尘、异物等被吸入设备而影响干燥效果和设备寿命。

2.在操作喷雾干燥塔时，一定要在安全措施下进行，以避免发生意外事故。
