中国银行浙江省分行IP网络电话系统方案建议书

IP电话计费营业系统工程技术规范标准(doc 22页)

部门： xxx

时间： xxx

制作人：xxx

整理范文，仅供参考，勿作商业用途

IP电话计费营业系统

工程技术规范书

中国邮电电信总局

一九九九年十二月

目 录

一、概述 .................................................................... 1

1.1 定义 .................................................................... 1

1.2 计划 .................................................................... 1

1.3 建议书内容 .............................................................. 2

1.4 标准和性能 .............................................................. 2

1.5 卖方供货和服务范围 ...................................................... 3

1.6 2000年问题 .............................................................. 4

1.7 工程进度 ................................................................ 4

二、工程描述 ................................................................. 4

2.1 概述 .................................................................... 4

. . .

z

IP系统建设方案

2005年6月

. . .

z

目 录

1. 网络现状及需求分析 ................................................................................. 3

1.1背景分析 ................................................................................................................... 3

1.2 应用需求分析 ........................................................................................................... 3

2. 应用方案设计分析 .................................................................................... 4

2.1 方案设计原则 ........................................................................................................... 4

2.2 设计目标 ................................................................................................................... 5

3. 解决方案介绍 ........................................................................................... 6

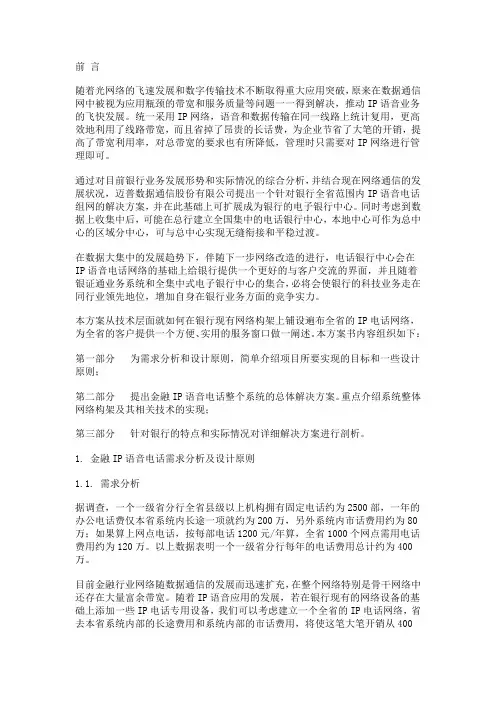

前 言

随着光网络的飞速发展和数字传输技术不断取得重大应用突破，原来在数据通信网中被视为应用瓶颈的带宽和服务质量等问题一一得到解决，推动IP语音业务的飞快发展。统一采用IP网络，语音和数据传输在同一线路上统计复用，更高效地利用了线路带宽，而且省掉了昂贵的长话费，为企业节省了大笔的开销，提高了带宽利用率，对总带宽的要求也有所降低，管理时只需要对IP网络进行管理即可。

通过对目前银行业务发展形势和实际情况的综合分析，并结合现在网络通信的发展状况，迈普数据通信股份有限公司提出一个针对银行全省范围内IP语音电话组网的解决方案，并在此基础上可扩展成为银行的电子银行中心。同时考虑到数据上收集中后，可能在总行建立全国集中的电话银行中心，本地中心可作为总中心的区域分中心，可与总中心实现无缝衔接和平稳过渡。

在数据大集中的发展趋势下，伴随下一步网络改造的进行，电话银行中心会在IP语音电话网络的基础上给银行提供一个更好的与客户交流的界面，并且随着银证通业务系统和全集中式电子银行中心的集合，必将会使银行的科技业务走在同行业领先地位，增加自身在银行业务方面的竞争实力。

本方案从技术层面就如何在银行现有网络构架上铺设遍布全省的IP电话网络，为全省的客户提供一个方便、实用的服务窗口做一阐述。本方案书内容组织如下：

第一部分 为需求分析和设计原则，简单介绍项目所要实现的目标和一些设计原则；

第二部分 提出金融IP语音电话整个系统的总体解决方案。重点介绍系统整体网络构架及其相关技术的实现；

第三部分 针对银行的特点和实际情况对详细解决方案进行剖析。

1. 金融IP语音电话需求分析及设计原则

1.1. 需求分析

据调查，一个一级省分行全省县级以上机构拥有固定电话约为2500部，一年的办公电话费仅本省系统内长途一项就约为200万，另外系统内市话费用约为80万；如果算上网点电话，按每部电话1200元/年算，全省1000个网点需用电话费用约为120万。以上数据表明一个一级省分行每年的电话费用总计约为400万。

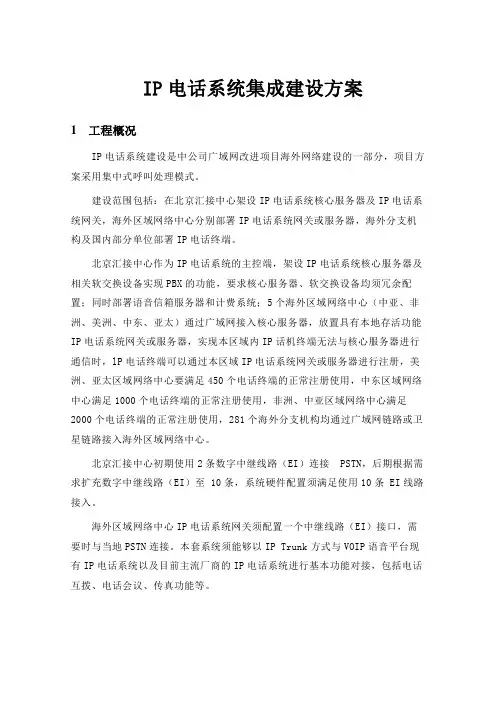

IP电话系统集成建设方案

1 工程概况

IP电话系统建设是中公司广域网改进项目海外网络建设的一部分，项目方案采用集中式呼叫处理模式。

建设范围包括：在北京汇接中心架设IP电话系统核心服务器及IP电话系统网关，海外区域网络中心分别部署IP电话系统网关或服务器，海外分支机构及国内部分单位部署IP电话终端。

北京汇接中心作为IP电话系统的主控端，架设IP电话系统核心服务器及相关软交换设备实现PBX的功能，要求核心服务器、软交换设备均须冗余配置；同时部署语音信箱服务器和计费系统；5个海外区域网络中心（中亚、非洲、美洲、中东、亚太）通过广域网接入核心服务器，放置具有本地存活功能IP电话系统网关或服务器，实现本区域内IP话机终端无法与核心服务器进行通信时，lP电话终端可以通过本区域IP电话系统网关或服务器进行注册，美洲、亚太区域网络中心要满足450个电话终端的正常注册使用，中东区域网络中心满足1000个电话终端的正常注册使用，非洲、中亚区域网络中心满足2000个电话终端的正常注册使用，281个海外分支机构均通过广域网链路或卫星链路接入海外区域网络中心。

北京汇接中心初期使用2条数字中继线路（EI）连接 PSTN，后期根据需求扩充数字中继线路（EI）至 10条，系统硬件配置须满足使用10条 EI线路接入。

海外区域网络中心IP电话系统网关须配置一个中继线路（EI）接口，需要时与当地PSTN连接。本套系统须能够以IP Trunk方式与VOIP语音平台现有IP电话系统以及目前主流厂商的IP电话系统进行基本功能对接，包括电话互拨、电话会议、传真功能等。

本套IP电话系统共配备6000部IP话机终端， 分别为1000 部IP硬终端和 5000 部IP软终端 。 其中高档IP硬终端300部 ， 中档IP硬终端332部，普通IP硬终端300部（ 高、中档、普通的定义3.3.8IP电话系统产品指标的描述 ），分配给区域网络中心、海外分支机构及国内部分单位等使用。所有海外中方员工均使用IP软终端进行通讯 。
