下载文档原格式
某白钨尾矿浮选工艺试验杨茂;马子龙;宋兴伟;龙飞【摘要】某白钨矿浮选脱硫尾矿钨品位0.085％, 细度-0.074 mm 70％, 分布在-0.043 mm粒级中的WO3占74. 79％.为回收利用其中的钨, 采用浮选机与旋流-静态微泡浮选柱两种设备对该白钨尾矿矿样进行浮选试验.结果表明, 在适宜的浮选药剂制度下, 固定浮选柱循环压力0.10MPa, 浮选柱1粗1精—浮选机1次扫选柱机联合闭路流程可获得产率2. 42％、WO3品位4. 61％、回收率82. 65％的精矿, 尾矿WO3含量0.024％, 指标优于单一浮选机2次粗选和单一浮选柱1粗1精流程, 因此该柱机联合浮选工艺流程可为该白钨尾矿提供一种可行的回收手段.%The tungsten grade of a scheelite flotation desulphurization tailings is 0. 085％, whose fineness is-0. 074 mm70％, and the WO3 distributed in the-0. 043 mm size is 74. 79％. In order to recycle the tungsten in the tailings, the stellite tailings sample flotation experiment was carried out by using a flotation machine and a cyclone-static microbubble flotation column. The results showed that under the suitable flotation reagent system and flotation column circulation pressure of 0. 10 MPa, concentrate with yield rate of 2. 42％, WO3 grade of 4. 61％, recovery rate of 82. 65％ and tailings with WO3 content of 0. 024％ was obtained via flotation column one roughing-one cleaning-flotation machine one scavenging column-machine combination closed circuit flow. The indexes was better than single flotation machine two roughing and flotation column one roughing-one cleaning flow. Therefore, the column-machine combination flotation process could provide a feasible recovery method for the scheelite tailings.【期刊名称】《现代矿业》【年(卷),期】2018(000)012【总页数】4页(P126-129)【关键词】白钨矿;浮选机;浮选柱;柱机联合【作者】杨茂;马子龙;宋兴伟;龙飞【作者单位】中国矿业大学化工学院;国家煤加工与洁净化工程技术研究中心;国家煤加工与洁净化工程技术研究中心;中国矿业大学化工学院;国家煤加工与洁净化工程技术研究中心;中国矿业大学化工学院;国家煤加工与洁净化工程技术研究中心【正文语种】中文目前我国大多数白钨矿选矿尾矿并未得到有效利用，主要堆存于尾矿库或用于回填矿井，造成钨资源的严重浪费，并且占用土地，污染环境[1]。
选白钨矿时白钨浮选剂的配制白钨矿是钨最主要的矿物之一，比重为6.1，选矿方法以浮选为主，根据实际情况有时也会用到重选的方法。
白钨浮选剂具有良好的捕收性和选择性，可替代传统药剂油酸选钨，克服了油酸起泡泡沫大，粘，难消泡的缺点。
建议用量：500-1000克/吨给矿。
白钨浮选剂对于低品位白钨矿，可使0.1—0.5%的白钨矿在常温（最低温度5℃）条件下，选到65%以上的钨精矿粉，回收率85%以上。
配制方法：2-5%水溶液（重量比），用40℃温水溶解即可。
白钨浮选剂选白钨矿时配制方法：2-5%水溶液（重量比），用40℃温水溶解即可。
白钨矿由于常和各种钙镁的磷酸盐、硫酸盐、碳酸盐、氟化物共生，它们的可浮性相似，往往难以选出合格精矿。
为了加强过程的选择性，还可以使用下列方法：1.用硫化钠、氰化物、铬酸盐等抑制其脉石矿物；用水玻璃或碳酸钠将矿浆的ph值调至9.5－10，精选时可为11－12。
2.石灰－浮选法。
其要点是：用石灰调浆，再加入碳酸钠和水玻璃，最后用油酸和环烷酸捕收。
该法的特点是使矿浆中的钙离子先吸附在脉石矿物的表面，当加入碳酸钠以后，吸附在脉石表面的钙离子就变成较易被抑制的薄膜。
因而能大大地提高精矿品位。
3.采用大量水玻璃加温精选法。
即将低品位的粗精矿，加入水玻璃，升温到60－90度煮一段时间，搅拌，脱水，然后调浆，再精选4－8次，即可得到品位较高的精矿。
4.白钨矿的浮选是在碱性介质中进行，常用的抑制剂是水玻璃，白雀树皮汁、丹宁及各种磷酸盐。
捕收剂一药剂一般用油酸、油酸钠、塔尔油、氧化石蜡皂等，这些捕收剂都具有起泡性能，一般不加起泡剂。
5.为改善浮选过程中对白钨矿的选择性，可以将多价金属盐（如硫酸亚铁）加入到水玻璃中，及将矿浆加温到70-90摄氏度，能提高白钨矿的浮选效果。
6.因白钨矿属碳酸盐，浮选精矿还可以考虑用盐酸浸，以提高白钨矿精矿品位。
如果白钨矿原矿品位不高，在浮选前可以考虑用螺旋溜槽弃尾，或用摇床弃尾，提高白钨矿入选品位后进行浮选。

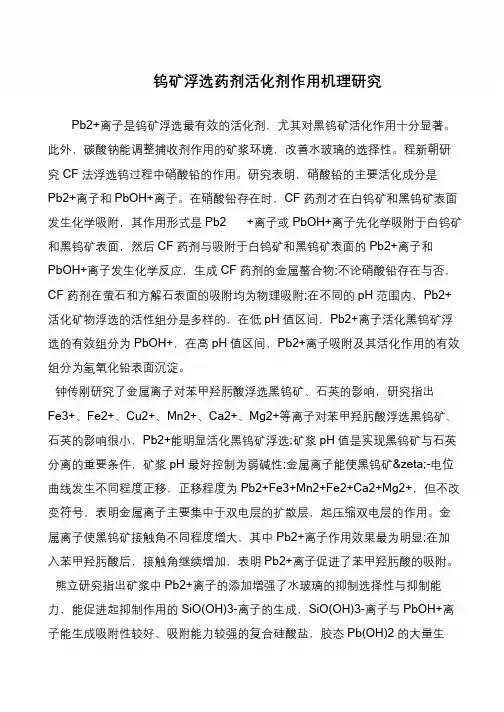

世上无难事，只要肯攀登钨矿浮选药剂活化剂作用机理研究Pb2+离子是钨矿浮选最有效的活化剂，尤其对黑钨矿活化作用十分显著。
此外，碳酸钠能调整捕收剂作用的矿浆环境，改善水玻璃的选择性。
程新朝研究CF 法浮选钨过程中硝酸铅的作用。
研究表明，硝酸铅的主要活化成分是Pb2+离子和PbOH+离子。
在硝酸铅存在时，CF 药剂才在白钨矿和黑钨矿表面发生化学吸附，其作用形式是Pb2 +离子或PbOH+离子先化学吸附于白钨矿和黑钨矿表面，然后CF 药剂与吸附于白钨矿和黑钨矿表面的Pb2+离子和PbOH+离子发生化学反应，生成CF 药剂的金属螯合物;不论硝酸铅存在与否，CF 药剂在萤石和方解石表面的吸附均为物理吸附;在不同的pH 范围内，Pb2+ 活化矿物浮选的活性组分是多样的，在低pH 值区间，Pb2+离子活化黑钨矿浮选的有效组分为PbOH+，在高pH 值区间，Pb2+离子吸附及其活化作用的有效组分为氢氧化铅表面沉淀。
钟传刚研究了金属离子对苯甲羟肟酸浮选黑钨矿、石英的影响，研究指出Fe3+、Fe2+、Cu2+、Mn2+、Ca2+、Mg2+等离子对苯甲羟肟酸浮选黑钨矿、石英的影响很小，Pb2+能明显活化黑钨矿浮选;矿浆pH 值是实现黑钨矿与石英分离的重要条件，矿浆pH 最好控制为弱碱性;金属离子能使黑钨矿ζ-电位曲线发生不同程度正移，正移程度为Pb2+Fe3+Mn2+Fe2+Ca2+Mg2+，但不改变符号，表明金属离子主要集中于双电层的扩散层，起压缩双电层的作用。
金属离子使黑钨矿接触角不同程度增大，其中Pb2+离子作用效果最为明显;在加入苯甲羟肟酸后，接触角继续增加，表明Pb2+离子促进了苯甲羟肟酸的吸附。
熊立研究指出矿浆中Pb2+离子的添加增强了水玻璃的抑制选择性与抑制能力，能促进起抑制作用的SiO(OH)3-离子的生成，SiO(OH)3-离子与PbOH+离子能生成吸附性较好、吸附能力较强的复合硅酸盐，胶态Pb(OH)2 的大量生。
