回溯分析帮助解决用户网络环路故障

科来网络回溯分析技术解决方案2015年6月目录1项目背景 (1)2需求分析 (1)3网络分析技术解决方案 (2)3.1科来产品部署原理 (2)3.2方案概述 (3)3.3网络运维管理的应用价值 (4)4科来回溯分析系统简介 (7)4.1功能概要 (8)4.2功能特点 (8)4.3技术优势 (10)5产品型号及报价................................................................ 错误!未定义书签。

1项目背景随着信息化建设步伐的不断加快,信息网络技术在的应用日趋广泛,这些先进的技术给的管理带来了前所未有的便利,也提升了的管理质量和服务水平,同时对行业网络信息和数据的依赖程度也越来越高,因此也带来了不可忽视的网络系统安全问题。

例如:网络规模的不断扩大，网络越来越复杂，应用环境也越来越复杂，网络中的数据流量越来越大，如何保障网络的持续、安全、高效运行是网络运行维护人员面对的巨大挑战。

在这种情况下，网络运行维护人员必须对网络的流量占用、应用分布、通讯连接、数据包原始内容等所有网络行为以及整个网络的运行情况进行充分的了解和掌握，才能在网络出现性能和安全问题时，能够快速准确的分析问题原因，定位故障点和攻击点并将其排除，从而实现网络价值最大化。

2需求分析根据目前的应用及网络状况，需要部署专业的网络分析系统在的网络环境中,对网络中所有传输的数据进行检测、分析、诊断,帮助管理员排除网络事故,规避安全风险,提高网络性能,增大网络可用性价值。

使不用再担心网络事故难以解决,网络分析系统可以把网络故障和安全风险会降到最低,找到网络瓶颈逐步提升网络性能。

在网络日常运维中主要存在如下几个困扰：1) 信息网中运行着大量的服务和设备，一旦业务应用出现问题，需要快速区分是网络问题还是应用问题，而当前对网络和应用问题的分析手段相对缺乏，导致运维团队之间互相推诿责任，问题解决效率迟缓，如何快速定位问题已成为网络管理的迫切需求。

抓包分析解决网络环路的措施随着互联网的发展，网络环路问题逐渐成为网络工程师和管理员们面临的一个重要挑战。

网络环路是指数据在网络中循环传输，导致网络拥堵和性能下降的问题。

解决网络环路问题需要网络工程师具备一定的技术知识和经验。

本文将介绍如何通过抓包分析来解决网络环路问题，帮助读者更好地理解和解决这一难题。

抓包分析是一种常用的网络故障排查方法，通过监视网络数据包的传输过程，分析数据包的头部信息和负载内容，可以帮助网络工程师快速定位网络环路问题的原因。

下面将从抓包分析的基本原理、工具和实际案例等方面进行介绍。

一、抓包分析的基本原理。

抓包分析的基本原理是通过网络抓包工具捕获网络数据包，然后对捕获到的数据包进行解析和分析。

网络数据包是网络通信的基本单位，包括数据包的头部信息和负载内容。

通过分析数据包的源地址、目的地址、协议类型、数据包大小等信息，可以了解网络通信的情况，帮助快速定位网络环路问题。

二、抓包分析的工具。

目前市面上有很多优秀的抓包工具，如Wireshark、tcpdump、Fiddler等，这些工具都可以帮助网络工程师进行抓包分析。

其中，Wireshark是一款功能强大的网络协议分析工具，支持多种网络协议的分析和解码，可以捕获网络数据包并进行详细的分析。

tcpdump是一款基于命令行的抓包工具，可以在Linux和Unix系统上使用，通过简单的命令就可以捕获网络数据包。

Fiddler是一款用于HTTP/HTTPS调试和抓包的工具，可以帮助网络工程师快速定位网络环路问题。

三、抓包分析的实际案例。

下面将通过一个实际案例来介绍如何通过抓包分析来解决网络环路问题。

假设一个公司的内部网络出现了网络环路问题，导致网络拥堵和性能下降。

网络工程师可以通过Wireshark等抓包工具来捕获网络数据包，并进行分析。

首先，网络工程师可以在受影响的网络设备上安装Wireshark，并设置过滤条件，只捕获与网络环路相关的数据包。

回溯分析报告1. 概述回溯分析是一种常用的问题解决方法，在许多领域都有广泛的应用。

回溯分析是一种深度优先搜索的算法，通过尝试所有可能的解决方案来寻找问题的最优解。

在本文档中，我们将详细介绍回溯分析的原理和应用，以及如何使用回溯分析来解决问题。

2. 回溯分析原理回溯分析的基本原理是尝试所有可能的解决方案，并通过逐步迭代的方式来找到最优解。

回溯分析通常包括以下几个步骤：1.定义问题的解空间：确定问题的解空间，即问题的可能解决方案的集合。

2.筛选可行解：根据问题的约束条件筛选出满足条件的可行解。

3.遍历解空间：遍历解空间中的所有可能解，通常使用递归的方式来实现。

4.判断解的有效性：判断每个可能解是否满足问题的要求，如果不满足，则回溯到上一步继续尝试其他解。

5.找到最优解：通过不断地回溯和尝试，找到问题的最优解。

3. 回溯分析的应用回溯分析在许多领域都有广泛的应用，下面分别介绍了几个常见的应用场景：3.1 组合优化问题回溯分析可以用于解决组合优化问题，如旅行商问题（TSP）、背包问题等。

通过尝试所有可能的组合方式，找到最优解决方案。

3.2 图的遍历和搜索回溯分析可以用于图的遍历和搜索问题，如深度优先搜索（DFS）、广度优先搜索（BFS）等。

通过逐步地向前搜索，找到满足条件的解。

3.3 棋盘类问题回溯分析可以用于解决各种棋盘类问题，如八皇后问题、数独等。

通过逐步地摆放棋子或填写数字，找到满足条件的解。

3.4 解数独问题示例下面以解数独问题为例，介绍回溯分析的具体应用：def solve_sudoku(board):if not find_empty_location(board):return Truerow, col = find_empty_location(board)for num in range(1, 10):if is_safe(board, row, col, num):board[row][col] = numif solve_sudoku(board):return Trueboard[row][col] =0return False上面的代码通过递归的方式遍历数独中的每个空格，尝试填入数字，并判断是否满足数独的规则。

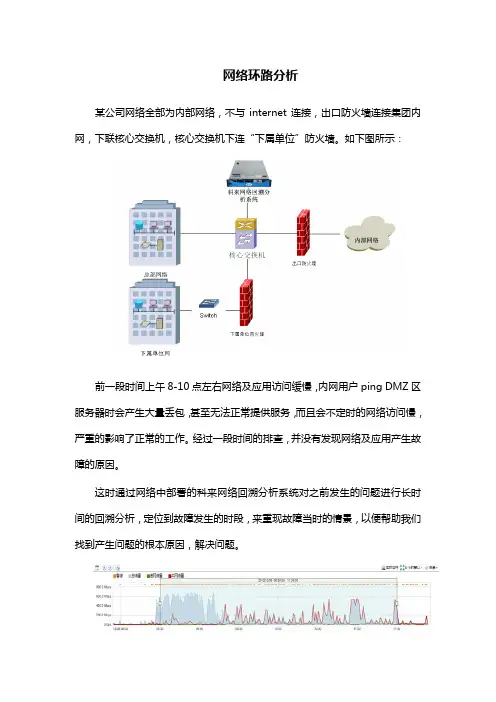

网络环路分析某公司网络全部为内部网络，不与internet连接，出口防火墙连接集团内网，下联核心交换机，核心交换机下连“下属单位”防火墙。

如下图所示：前一段时间上午8-10点左右网络及应用访问缓慢，内网用户ping DMZ区服务器时会产生大量丢包，甚至无法正常提供服务，而且会不定时的网络访问慢，严重的影响了正常的工作。

经过一段时间的排查，并没有发现网络及应用产生故障的原因。

这时通过网络中部署的科来网络回溯分析系统对之前发生的问题进行长时间的回溯分析，定位到故障发生的时段，来重现故障当时的情景，以便帮助我们找到产生问题的根本原因，解决问题。

上图为发生异常的3小时的流量视图，并且为网络总流量及进出流量做出统计，可以看到总流量已经占出口带宽的70%左右，峰值达到了682.35Mbps，顺时的网络利用率甚至更高，已经达到非常高网络利用率，会造成大量的数据包丢失。

详细分析：经过针对网络应用分析，发现这3小时的数据中，未知的UDP应用流量占用了总流量的99%以上（如下图）。

通过进行未知UDP应用的深入挖掘分析，可以发现大量UDP 2425 端口的单方向通讯。

所以基本我们可以确定网络中产生大数据量传输导致网络慢的原因就是内网中这些使用UDP 2425 端口进行通讯的数据占用了网络的大量带宽，导致网络中产生很多丢包，造成访问应用系统慢。

查找占用带宽较大的ip时，发现基本所有大流量传输的ip地址均为“该公司下属单位”网段的ip地址。

经过查阅资料和udp会话分析发现，使用UDP2425端口是飞秋软件，飞秋(FeiQ)是一款局域网聊天传送文件的绿色软件，它参考了飞鸽传书(IPMSG)和QQ, 完全兼容飞鸽传书(IPMSG)协议。

通过“下载分析”针对一个UDP2425会话进行解码分析，发现数据包的标识相同且TTL值递减，每次捕获的TTL的值都是递减2，可能存在路由环路，这就造成了大量相同的数据重复传输，导致网络性能降低，大量丢包。
