2Δf0.7
实际
理想的幅频特性应是矩形，既 是一个关于频率的矩形窗函数。
f1
fo f2 2Δf0.1
f
2f 0.1 P% K 定义矩形系数K0.1表示选择性： 0.1 2f P/2 0.7
2Δf0.7称为通频带 ：
B f 2 f1 2( f 2 f0 ) 2 f0.7
第二讲 高频电路中的元件、器件和组件 10
第2章 高频电路基础
3） 用于高频的集成电路的类型和品种 要比用于低频的集成电路少得多, 主要分 为通用型和专用型两种。
第二讲 高频电路 高频电路基础
2.1.2 高频电路中的组件
• 振荡（谐振）回路 • 高频变压器 • 谐振器 • 滤波器 • 平衡调制（混频）器 • 正交调制（混频）器 • 移相器 • 匹配器 • 衰减器 • 分配器与合路器等
SRF 相角
阻抗与相角
阻抗
0
频率 f
图 2 — 3 高频电感器的自身谐振频率SRF
5
第二讲 高频电路中的元件、器件和组件
第2章 高频电路基础
导线趋肤效应示意图 趋肤效应 ：交变电流通过导体时，由于感应作用引起导体 截面上电流分布不均匀，愈近导体表面电流密度越大。这种 现象称“趋肤效应”。趋肤效应使导体的有效电阻增加。频 率越高，趋肤效应越显著。
第2章 高频电路基础

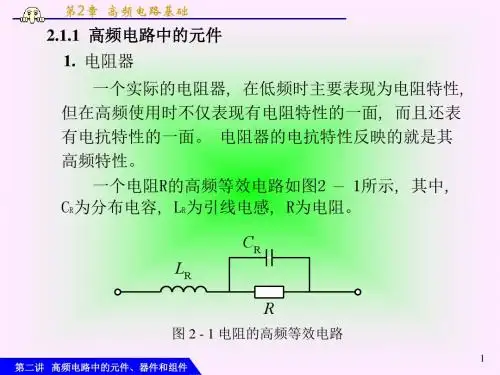

2.1.1 高频电路中的元件
1. 一个实际的电阻器, 在低频时主要表现为电阻特性, 但在高频使用时不仅表现有电阻特性的一面, 而且还表 有电抗特性的一面。 电阻器的电抗特性反映的就是其 高频特性。 一个电阻R的高频等效电路如图2 — 1所示, 其中, CR为分布电容, LR为引线电感, R为电阻。
16
