高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

高频电路原理与分析(曾兴雯_第四版)课后习题答案绪论1－1画出无线通信收发信机的原理框图，并说出各部分的功用。

答：扬声器话筒上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2无线通信为什么要用高频信号？“高频”信号指的是什么？高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

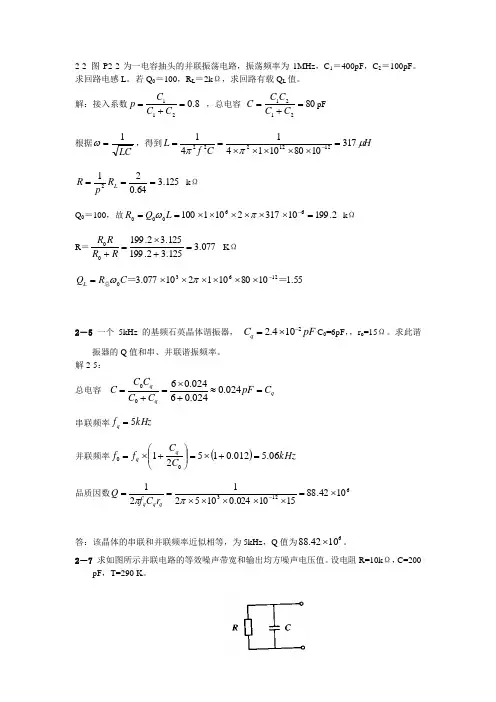

2-2 图P2-2为一电容抽头的并联振荡电路，振荡频率为1MHz ，C 1＝400pF ，C 2＝100pF 。

求回路电感L 。

若Q 0＝100，R L ＝2k Ω，求回路有载Q L 值。

解：接入系数8.0211=+=C C C p ，总电容 802121=+=C C CC C pF根据LC1=ω，得到H C f L μππ317108010141411212222=⨯⨯⨯⨯⨯==- 125.364.0212===L R p R k Ω Q 0＝100，故2.19910317210110066000=⨯⨯⨯⨯⨯⨯==-πωL Q R k Ω R ＝077.3125.32.199125.32.19900=+⨯=+R R R R K Ω55.11080101210077.312630＝＝总-⨯⨯⨯⨯⨯⨯=πωC R Q L2－5 一个5kHz 的基频石英晶体谐振器， pF C q 2104.2-⨯=C 0=6pF ，，r o =15Ω。

求此谐振器的Q 值和串、并联谐振频率。

解2-5： 总电容q qq C pF C C C C C =≈+⨯=+=024.0024.06024.0600串联频率kHz f q 5= 并联频率()kHz C C f f q q 06.5012.0152100=+⨯=⎪⎪⎭⎫⎝⎛+⨯= 品质因数61231042.881510024.01052121⨯=⨯⨯⨯⨯⨯==-ππq q q r C f Q答：该晶体的串联和并联频率近似相等，为5kHz ，Q 值为61042.88⨯。

2－7 求如图所示并联电路的等效噪声带宽和输出均方噪声电压值。

设电阻R=10k Ω，C=200pF ，T=290 K 。

题2－7图 解2-7：网络传输函数为cRj c j R cj j H ωωωω+=+=11)/1(/1)(1)(max 0==ωj H HkHz RC t CRHdfcR Hdfj H B n125)(arctan 21)(11)(0202202==+==∞∞∞⎰⎰ωπωω V H kTRB U n n μ865.194202==答：电路的等效噪声带宽为125kHz ，和输出均方噪声电压值为19.865μV2.2－10 接收机等效噪声带宽近似为信号带宽，约 10kHz ，输出信噪比为 12 dB ，要求接收机的灵敏度为 1PW ，问接收机的噪声系数应为多大？解2-10： 根据已知条件答：接收机的噪音系数应为32dB 。
