当前位置：文档之家 › 各色有机硅耐热漆检测标准

各色有机硅耐热漆检测标准

  • 格式：doc
  • 大小：29.00 KB
  • 文档页数：3

各色有机硅耐热漆
1范围
本标准规定了各色有机硅耐热漆和各色有机硅耐热底漆的技术要求、试验方法、检验规
则、标志、包装、运输、贮存等要求。
本标准适用于由有机硅树脂、乙基纤维、耐高温颜料及体质颜料，以及混合有机溶剂调
制而成的各色有机硅耐热漆和各色有机硅耐热底漆。
本标准规定的产品具有良好的耐热性、耐油性和耐水性。
本标准规定的产品适用于各种耐高温又要求常温干燥的铜铁设备与零件的涂覆。
2规范性引用文件
下列标准包含的条文，通过在本标准中引用而构成为本标准的条款。在标准出版时，所
示版本均为有效。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修
订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的
最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB250-1989极限
数值的表示方法和判定方法
GB/T1720—1979（1989）漆膜附着力测定法
GB/T1723—1993漆膜粘度测定法neq ГOCT8420：1974
GB/T1726—1979（1989）涂料遮盖力测定法
GB/T1727—1992 漆膜一般制备法
GB/T1728—1979（1989） 漆膜、腻子膜干燥时间测定法
GB/T1731—1993 漆膜柔韧性测定法neq ГOCT6806：1973
GB/T1732—1993 漆膜耐冲击性测定法neq ГOCT4765：1973
GB/T1735—1979漆膜耐热性测定法
GB 1787 RH-75号航空汽油
GB 3186-1982（1988）涂料产品的取样（neq ISO 1512：1974）
GB/T6753.1—1986涂料研磨细度的测定eqv ISO5124：1983
GB/T 6890.3-1986 金属锌含量测定（neq ISO 3549：1976）
GB 8932-1988 钢材表面锈蚀等级和除锈等级（neq ISO 8501-1：1988）
GB/T 9271-1988色漆和清漆 标准试板（neq ISO 1514：1984）
GB/T9274—1988色漆和清漆 耐液体介质的测定eqv ISO2812：1974
GB/T9278—1988涂料试样状态调节和试验eqv ISO3270：1984
GB/T9750—1988涂料产品的包装标志
GB/T9761—1988色漆和清漆 色漆的目视比色eqv ISO3688：1976
GB/T 13491-1992涂料产品包装通则
3 要求
产品性能应符合表1的规定。
4试验方法
4.1采样
按GB 3186规定进行。
4.2试验条件
按GB 9278规定
4.3试验样板的制备
试验用底板按GB/T9271的规定进行处理，干漆膜厚度为15μm～20μm
4.5干燥时间
按GB/T 1728-1979（1989）中的乙法进行。
4.6漆膜外观
4.6.1漆膜颜色按 GB/T 9761的规定进行。
4.6.2漆膜外观在符合GB/T9761—1988中3的照光条件下目测。
表1

技术要求名称 指 标 HT－W61－30 HT－W61－50 HT－W61－70
有机硅耐热漆 有机硅耐热底漆
漆膜颜色及外观 粘度（涂－4杯），s ≥ 遮盖力 红 黄 蓝 绿 白 其色各色 细度，μm ≤ 干燥时间（23±2℃）≤ 表干 h 实干 h 柔韧性 mm 冲击性 cm ≥ 附着力 级 ≤ 漆膜平整，色调不定 80 100 100 80 120 60 40 1 24 1 50 2 漆膜平整，色调不定
60

50
4
24

耐水性（浸入蒸馏水24h，取出放置2h观察） 耐油性（浸入GB1787-79 RH-75汽油24h，取出放置2h观察） 漆膜不脱落，不起泡
漆膜不起泡，不变软

耐热性
300±5℃，100h后漆膜不起泡，不开裂，允许失光，颜色变浅 500±10℃，3h后漆膜不起泡，不开裂，允许失光，颜色变暗 700±10℃，3h
后漆膜不起泡，
不开裂，允许失
光，颜色示变暗

4.7细度
按GB/T 6753.1规定进行。
4.8粘度
按GB/T 1723规定进行。
4.9遮盖力
按GB/T 1726规定进行。
4.10耐冲击性
按GB/T 1732的规定在马口铁板上进行。
4.11柔韧性
按GB/T 1731的规定进行。
4.12附着力
按GB/T 1720的规定进行。
4.13耐油性
试板为LY12铝板（50ｍm×120ｍｍ×1～2ｍｍ）4块，3块投人试验，1块作标准板。
按 GB/T 1727中的喷涂法制备漆膜，在GB 9278规定的环境条件下干燥 24ｈ后，将样
板的2/3浸入到GB 1787 RH-75号航空汽油中，按规定时间取出，10min后，按 GB/ T9274
中5.4的规定检查漆膜。
4.14耐水性
试板为LY12铝板（50ｍm×120ｍｍ×1～2ｍｍ）4块，3块投人试验，1块作标准板。
按GB/T 1727中的喷涂法制备漆膜，在GB 9278规定的环境条件下干燥24ｈ后，用
1：1的石腊和松香混合物包封样板的背面与周边，待其冷却后，浸入三级水中。按规定时
间取出，按 GB/T9274—1988中 5.4的规定检查漆膜。
4.15耐热性
试板为LY12铝板（50ｍm×120ｍｍ×1～2ｍｍ）4块，3块投人试验，１块作标准板。
按GB/T 1735的规定进行。
5检验规则
本标准所列的全部性能要求项目为型式检验项目。其中在容器中干燥时间、涂膜外观、
耐冲击性三项应逐批进行检验。在正常生产情况下，每年至少进行一次型式检验。
6标志、包装、运输、贮存
6.1 标志
按GB/T 9750规定进行。
6.2 包装
按GB/T 13491规定进行。
6.3运输
产品在运输中应防止雨淋、日光曝晒，并应符合交通部门的有关规定。
6.4贮存
产品应贮存在阴凉通风、干燥的地方，防止日光直接照射，并应隔绝火源，远离热源。
产品在原包装密封的条件下，自生产之日起，1型贮存期为半年，2型贮存期为一年。
超过贮存期，可按本标准规定的项目进行检验，如检验合格，仍可使用。

合集下载

知识篇 涂层检测的标准

知识篇 涂层检测的标准

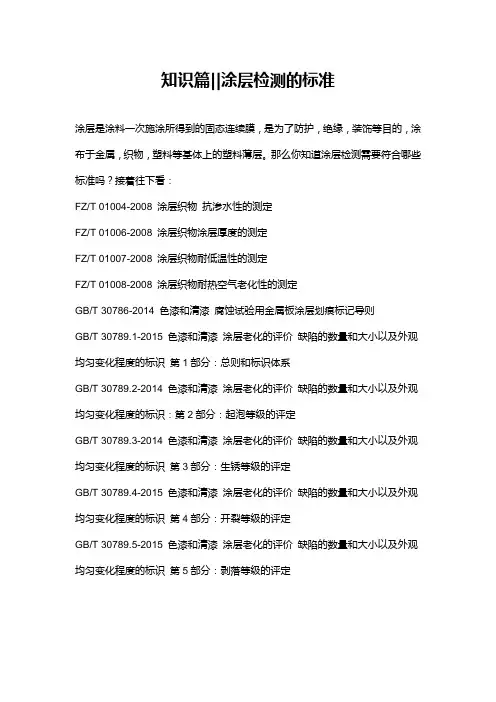

知识篇||涂层检测的标准涂层是涂料一次施涂所得到的固态连续膜，是为了防护，绝缘，装饰等目的，涂布于金属，织物，塑料等基体上的塑料薄层。

那么你知道涂层检测需要符合哪些标准吗？接着往下看：FZ/T 01004-2008 涂层织物抗渗水性的测定FZ/T 01006-2008 涂层织物涂层厚度的测定FZ/T 01007-2008 涂层织物耐低温性的测定FZ/T 01008-2008 涂层织物耐热空气老化性的测定GB/T 30786-2014 色漆和清漆腐蚀试验用金属板涂层划痕标记导则GB/T 30789.1-2015 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第1部分：总则和标识体系GB/T 30789.2-2014 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识：第2部分：起泡等级的评定GB/T 30789.3-2014 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第3部分：生锈等级的评定GB/T 30789.4-2015 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第4部分：开裂等级的评定GB/T 30789.5-2015 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第5部分：剥落等级的评定GB/T 30789.6-2015 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第6部分：胶带法评定粉化等级GB/T 30789.7-2015 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第7部分：天鹅绒布法评定粉化等级GB/T 30789.8-2015 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第8部分：划线或其它人造缺陷周边剥离和腐蚀等级的评定GB/T 30789.9-2014 色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第9部分：丝状腐蚀等级的评定GB/T 30794-2014 热熔型氟树脂涂层（干膜）中聚偏二氟乙烯（PVDF）含量测定熔融温度下降法GB/T 30803-2014 建筑用绝热制品绝热材料与粘结剂和基底涂层的拉伸粘结强度的测定FZ/T 01063-2008 涂层织物抗粘连性的测定FZ/T 01065-2008 涂层及涂料染色和印花织物耐有机溶剂性的测定GB/T 31586.1-2015 防护涂料体系对钢结构的防腐蚀保护涂层附着力/内聚力（破坏强度）的评定和验收准则第1部分：拉开法试验GB/T 31586.2-2015 防护涂料体系对钢结构的防腐蚀保护涂层附着力/内聚力（破坏强度）的评定和验收准则第2部分：划格试验和划叉试验GB/T 37356-2019 色漆和清漆涂层目视评定的光照条件和方法GB/T 9265-2009 建筑涂料涂层耐碱性的测定GB/T 9266-2009 建筑涂料涂层耐洗刷性的测定GB/T 9272-2007 色漆和清漆通过测量干涂层密度测定涂料的不挥发物体积分数GB/T 9276-1996 涂层自然气候曝露试验方法GB/T 9780-2013 建筑涂料涂层耐沾污性试验方法以上是部分关于涂层检测的标准，希望对大家有所帮助！。

有机硅耐温油漆施工工艺

有机硅耐温油漆施工工艺

有机硅耐高温漆又称耐高温油漆，高温漆，耐热漆，分有机硅和无机硅耐高温漆系列。

耐高温漆，顾名思义，就是能经受高温氧化和其它介质腐蚀的油漆。

涂料行业的高温一般在100℃-800℃之间，要求油漆在上述环境中能够达到稳定的物理性能（不脱落，不起泡，不开裂，不粉化，无锈蚀，允许有轻微变色）。

广泛应用于高炉、热风炉内外壁、烟囱、烟道、烘道、排气管、高温热气管道、加热炉、热交换器以及其它非金属和金属表面高温防腐保护。

施工工艺
（1）前处理：基材表面必须采用喷砂外理，达Sa2.5级；
（2）用稀释剂擦洗工件表面；
（3）用专用配套稀释剂调节涂料粘度，稀释剂采用专用稀释剂，用量大致为：无气喷涂——约5%（以涂料重量计）；空气喷涂——约15－20%（以涂料重量计）；刷涂——约10－15%（以涂料重量计）；
（4）施工方法：无气喷涂、空气喷涂或刷涂。

注意：施工时底材温度必须高于露点以上3℃，但不得高于60℃；
（5）涂料固化：施涂完毕，常温自然固化后投入使用或室温干燥0.5－1.0小时，然后置于180－200℃烘箱中烘烤0.5小时，取出降温待用。

其它施工参数密度——约1.08g/cm3；
干膜厚度（一道）25um；湿膜厚度56um；
闪点－27℃；
涂覆用量－－120g/m2；
涂装间隔时间：8－24小时/25℃以下，4－8小时/25℃以上。

涂料贮存期：6个月。

超过此期限，经检验合格仍可使用。

喷涂检验标准

喷涂检验标准

喷涂检验标准喷涂是一种常见的表面处理方法，广泛应用于汽车、家具、建筑等领域。

喷涂的质量直接影响产品的外观和性能，因此喷涂检验标准至关重要。

本文将介绍喷涂检验标准的相关内容，以便读者了解和掌握相关知识。

一、外观检验。

1. 色泽。

喷涂产品的色泽应符合设计要求，色差不应超出规定范围。

色泽检验可采用色差仪进行，也可通过目测比对标准色卡进行。

2. 光泽。

喷涂产品的光泽度应均匀一致，不应出现明显的光泽差异。

光泽度检验可采用光泽度计进行，也可通过观察反光情况进行目测。

3. 喷涂缺陷。

喷涂产品表面不应有气泡、流挂、起皮、漏涂等缺陷，可通过目测或放大镜检查表面缺陷情况。

二、附着力检验。

1. 划格法。

采用划格法检验喷涂产品的附着力，根据划格的深度和长度来评定附着力的等级。

2. 置换法。

采用置换法检验喷涂产品的附着力，通过特定的胶带或粘合剂将喷涂层与基材分离，评定附着力的等级。

三、耐候性检验。

1. 盐雾试验。

将喷涂产品置于盐雾试验箱中，模拟海洋气候环境，评定产品的耐腐蚀性能。

2. 人工气候老化试验。

将喷涂产品置于人工气候老化箱中，模拟阳光、温度、湿度等自然环境，评定产品的耐候性能。

四、环保性检验。

1. VOC含量。

检测喷涂产品中的挥发性有机化合物（VOC）含量，评定产品的环保性能。

2. 有害物质含量。

检测喷涂产品中的有害物质含量，如铅、镉、汞等，评定产品的环保性能。

五、其他检验。

1. 厚度检验。

测量喷涂产品的涂层厚度，确保符合设计要求。

2. 硬度检验。

测量喷涂产品的硬度，评定产品的耐磨性能。

以上就是喷涂检验标准的相关内容，希望能对读者有所帮助。

喷涂产品的质量直接关系到产品的外观和使用性能，因此严格执行相关的检验标准，确保产品质量，提升企业竞争力。

耐高温有机硅涂料及粘接剂

耐高温有机硅涂料及粘接剂

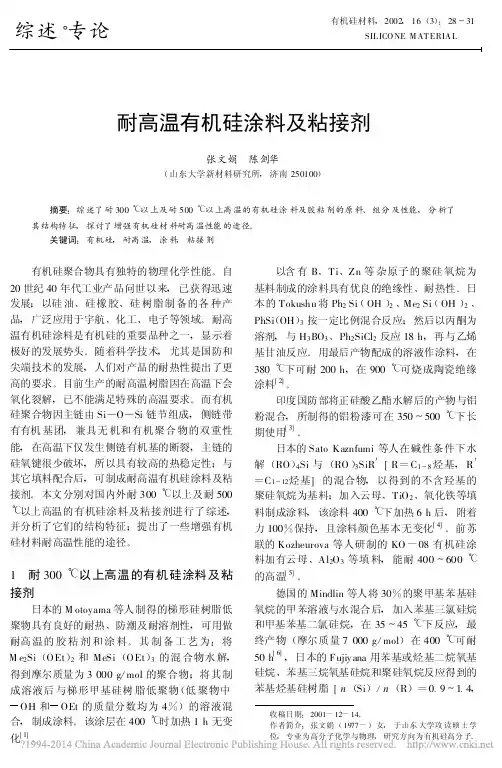

耐高温有机硅涂料及粘接剂张文娟　陈剑华(山东大学新材料研究所,济南250100) 摘要:综述了耐300℃以上及耐500℃以上高温的有机硅涂料及胶粘剂的原料、组分及性能,分析了其结构特征,探讨了增强有机硅材料耐高温性能的途径。

关键词:有机硅,耐高温,涂料,粘接剂收稿日期:2001-12-14。

作者简介:张文娟(1977-)女,于山东大学攻读硕士学位,专业为高分子化学与物理,研究方向为有机硅高分子。

有机硅聚合物具有独特的物理化学性能。

自20世纪40年代工业产品问世以来,已获得迅速发展;以硅油、硅橡胶、硅树脂制备的各种产品,广泛应用于宇航、化工、电子等领域。

耐高温有机硅涂料是有机硅的重要品种之一,显示着极好的发展势头。

随着科学技术,尤其是国防和尖端技术的发展,人们对产品的耐热性提出了更高的要求。

目前生产的耐高温树脂因在高温下会氧化裂解,已不能满足特殊的高温要求。

而有机硅聚合物因主链由Si —O —Si 链节组成,侧链带有有机基团,兼具无机和有机聚合物的双重性能,在高温下仅发生侧链有机基的断裂,主链的硅氧键很少破坏,所以具有较高的热稳定性;与其它填料配合后,可制成耐高温有机硅涂料及粘接剂。

本文分别对国内外耐300℃以上及耐500℃以上高温的有机硅涂料及粘接剂进行了综述,并分析了它们的结构特征;提出了一些增强有机硅材料耐高温性能的途径。

1　耐300℃以上高温的有机硅涂料及粘接剂日本的M otoyama 等人制得的梯形硅树脂低聚物具有良好的耐热、防潮及耐溶剂性,可用做耐高温的胶粘剂和涂料。

其制备工艺为:将M e 2Si (OEt )2和MeSi (OEt )3的混合物水解,得到摩尔质量为3000g /mol 的聚合物;将其制成溶液后与梯形甲基硅树脂低聚物(低聚物中OH 和OEt 的质量分数均为4%)的溶液混合,制成涂料。

该涂层在400℃时加热1h 无变化[1]。

以含有B 、Ti 、Zn 等杂原子的聚硅氧烷为基料制成的涂料具有优良的绝缘性、耐热性。
