有机硅耐温油漆施工工艺

W61-（500-800）汽车农用车消音器专用
涂料
产品说明由专用有机硅树脂、各种耐高温颜填料及特种添加剂组成，可长期耐500-800℃高温并保持颜色无变化。

用途：该漆广泛用于500-800度及以下工作条件的钢铁表面，尤其是汽车、农用车等行业的消音器。

成膜后具有优良
的机械性能。

技术指标颜色黑色银色
光泽无光
粘度（25±1℃涂-4 , S） 50-60
干燥时间 23±2℃：指触干≦2 h
烘干180℃： 1h
理论涂布量 110g/m²
比重 1.36
柔韧性1mm
附着力1级
耐冲击强度50kg.cm
耐热性（500-800℃，4h）漆膜完好
耐盐雾96h漆膜完好
储存期 12个月
施工参考混合配比单罐装
熟化时间搅拌均匀即可使用
适用期无限制
稀释剂专用稀释剂
施工方法高压无气喷涂有气喷涂淋涂
工具清洗专用稀释剂漆膜厚度湿
膜：80μm 干膜：35μm
涂装间隔
表面处理被涂的钢铁表面，必须彻底清除油污、氧化
皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典
除锈标准sa2.5级，粗糙度达30~70μm; 也可采用手工
除锈方法，达瑞典除锈标准ＳＴ３级，粗糙度达３０～
７０μm。

施工条件环境温度：２℃～４０℃
相对湿度：２５％～７５％
附注本说明书有关数据是在实验室取得，实际使用时由于环境
变化，实测数据可能与之略有不同。

以上数据如有改变，以本公司最新说明书为准，不另行通知。

天津瑞驰雷德涂料有限公司。

各色有机硅耐热漆及高温漆技术要求、试验方法、检验规则、标志、包装、运输、贮存与施工工艺技术标准规范（一）、范围：1、本标准规定了各色有机硅耐热漆和各色有机硅耐热底漆的技术要求、试验方法、检验规则、标志、包装、运输、贮存等要求。

2、本标准适用于由有机硅树脂、乙基纤维、耐高温颜料及体质颜料，以及混合有机溶剂调制而成的各色有机硅耐热漆和各色有机硅耐热底漆。

3、本标准规定的产品具有良好的耐热性、耐油性和耐水性。

4、本标准规定的产品适用于各种耐高温又要求常温干燥的铜铁设备与零件的涂覆。

（二）、规范性引用文件：1、下列标准包含的条文，通过在本标准中引用而构成为本标准的条款。

2、在标准出版时，所示版本均为有效。

3、凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

4、凡是不注明日期的引用文件，其最新版本适用于本标准。

5、GB250-1989极限数值的表示方法和判定方法。

6、GB/T1720—1979（1989）漆膜附着力测定法。

7、GB/T1723—1993漆膜粘度测定法neqГOCT8420：1974。

8、GB/T1726—1979（1989）涂料遮盖力测定法。

9、GB/T1727—1992漆膜一般制备法。

10、GB/T1728—1979（1989）漆膜、腻子膜干燥时间测定法。

11、GB/T1731—1993漆膜柔韧性测定法neqГOCT6806：1973。

12、GB/T1732—1993漆膜耐冲击性测定法neqГOCT4765：1973。

13、GB/T1735—1979漆膜耐热性测定法。

14、GB1787RH-75号航空汽油。

15、GB3186-1982（1988）涂料产品的取样（neqISO1512：1974）。

16、GB/T6753.1—1986涂料研磨细度的测定eqvISO5124：1983。

17、GB/T6890.3-1986金属锌含量测定（neqISO3549：1976）。

有机硅耐高温漆使用说明
喷涂工艺：
1、喷涂前应对金属表面进行除油、除锈及污物处理，采用磷化工艺处理的
外壁，必须再作喷砂或抛丸处理，表面粗糙度不低于40um，以提高
漆膜的附着力。

2、使用前将油漆搅拌均匀，发现有异物，用120目不锈钢丝网过滤，可采
用刷涂、喷涂等常规使用方法进行。

3、喷涂时，建议用高温专用稀释剂，稀释量为10-30%（以油漆重量计），
如果用户从市场采购，必须先做试验，保证漆膜质量。

喷嘴口径
1.5-
2.0mm，空气压力0.3-0.4Mpa。

4、建议刷涂或喷涂1-2道，控制空气中相对湿度在65%以下，下雨天，高
温天气不宜施工。

5、干膜厚度不低于30um。

注意事项：
1、调配油漆时应根据用量调兑，尽量当日用完。

2、稀料酌情加入，以满足喷涂要求为宜，不可超量。

3、本产品含有机溶剂，在喷涂时应注意防火，并遵守相关的安全操作规程进行。

4、加温固化时，升温要缓慢，不可将刚施工的工件，放入高温炉内。

淄博铭威特涂料有限公司技术部
2012年2月23日。

有机硅高温漆施工标准《有机硅高温漆施工标准大揭秘》嘿，你知道吗？在涂料的奇妙世界里，有机硅高温漆就像是一位守护高温环境的超级英雄！要是施工不按照标准来，那可就像是超级英雄失去了超能力，变得平平无奇啦！不搞懂这有机硅高温漆施工标准，你在涂装领域的探索就像没头苍蝇一样，到处乱撞还不知道为啥！接下来，就让我们一起揭开这神秘的施工标准面纱吧！一、施工前的准备：厉兵秣马战高温“准备工作不做好，施工起来一团糟！”在进行有机硅高温漆施工前，我们得像即将出征的战士一样，把一切都准备妥当。

首先，要确保被涂覆的表面干净、平整、无油污和锈蚀等杂质，这就好比是给超级英雄打造一个完美的舞台。

然后，要根据施工环境和要求选择合适的施工工具，千万别拿着大刀去砍苍蝇哦！同时，还要注意环境温度和湿度，有机硅高温漆可不是“温室里的花朵”，它喜欢在适宜的环境中展现自己的强大。

二、涂料调配：调出完美色彩“涂料调配像调酒，比例不对全白搞！”这可是个技术活。

在调配有机硅高温漆时，一定要严格按照说明书上的比例进行调配，可不能随心所欲地乱加一通。

就像调鸡尾酒一样，多一点或少一点都会影响口感。

而且，要充分搅拌均匀，让涂料中的各种成分都能亲密无间地合作。

如果搅拌不充分，那刷出来的效果可能就像是一幅抽象画，让人摸不着头脑。

三、施工方法：巧施妙法展风采“施工方法选得对，效果才能美美美！”有机硅高温漆的施工方法有很多种，比如喷涂、刷涂、滚涂等。

每种方法都有自己的特点和适用场合，就像不同的武功招式有不同的威力和用途一样。

喷涂就像是一阵疾风骤雨，快速而均匀地覆盖大面积；刷涂则像是一位细心的工匠，慢慢地雕琢每一个细节；滚涂就像是一个勤劳的小蜜蜂，不停地在表面上穿梭。

选择合适的施工方法，才能让有机硅高温漆发挥出最佳效果。

四、施工环境：给超级英雄一个舒适的家“施工环境很重要，舒适才能出成效！”有机硅高温漆对施工环境有一定的要求。

温度不能太高或太低，湿度也不能太大或太小。

有机硅防水涂料施工工艺摘要：有机硅防水涂料是一种常用的防水材料，具有优良的耐候性、耐酸碱性和耐高温性能。

本文将介绍有机硅防水涂料的施工工艺，包括基础处理、涂料调配、底涂施工、面涂施工等步骤。

通过正确的施工工艺，可以保证有机硅防水涂料的施工质量和防水效果。

1. 基础处理在进行有机硅防水涂料施工前，首先需要对基础进行处理。

基础处理包括清洗、修补和处理表面疏松等步骤。

清洗基础表面，确保表面无尘、无油污等杂物。

修补基础表面的裂缝和破损，并进行表面光洁度检查。

处理表面疏松，使用专用的基础处理剂进行处理，确保基础的牢固度和平整度。

2. 涂料调配有机硅防水涂料的调配需要根据施工要求进行，按照涂料生产商提供的配方进行调配。

在调配过程中，注意控制好涂料的粘度和固含量，确保涂料的流动性和附着力。

调配过程中严禁加入任何不符合要求的添加剂。

3. 底涂施工在涂料调配完成后，可以进行底涂施工。

底涂施工需要使用专用的刷子或辊涂工具，均匀地涂抹在基础表面上。

涂刷过程中需要注意保持一定的厚度，并及时填补涂层间的空隙。

底涂施工后，需要进行干燥和固化处理，根据涂料生产商提供的说明进行处理。

4. 面涂施工底涂施工完毕后，可以进行面涂施工。

面涂施工需要使用专用的辊涂工具或喷涂设备，均匀地涂抹在底涂层上。

涂刷过程中需要保持涂层的均匀性和一定的厚度，避免涂料流垂或堆积。

面涂施工完成后，需要进行干燥和固化处理，根据涂料生产商提供的说明进行处理。

5. 检测和验收有机硅防水涂料施工完成后，需要进行检测和验收。

检测涂料的厚度、附着力和防水效果，确保施工质量达到要求。

验收合格后，方可交付使用。

结论：通过正确的施工工艺，可以保证有机硅防水涂料的施工质量和防水效果。

在施工过程中，需要注意基础处理、涂料调配、底涂施工和面涂施工等细节，确保每一步的操作正确无误。

同时，在施工前仔细阅读涂料生产商提供的技术要求和说明，进行合理的施工计划和操作。

只有这样，才能达到预期的防水效果，并延长建筑物的使用寿命。

有机硅防水涂料施工工艺一、编制依据1、《屋面工程技术规范》国家标准（GB50345-2012）2、《屋面工程防水质量验收规范》（GB50207-2012）二、工程概况工程名称： XX工程选用材料：有机硅防水涂料、无纺布施工部位：屋面三、材料特点1、具有独特防水性、高弹性和整体性，涂膜连续无任何接缝。

2、耐高温、耐低温，良好的抗老化性。

3、对水泥砂浆、混凝土基体、木材、陶瓷、玻璃等建筑材料有很好的粘结性、渗透性。

4、延伸率好，抗紫外线能力优异。

5、无毒、无味，无污染，绿色环保。

6、色彩悦目，美化环境。

7、单组分，水溶性，滚涂、喷涂皆可。

8、安全可靠、操作简单、施工方便，缩短工期。

四、施工准备有机硅防水涂料施工条件：1、有机硅防水涂料必须经过现场复试检测，不合格材料不得施工；2、材料必须密封储存于阴凉干燥处，严禁与水接触；3、配备必要的足够的施工工具，组织好劳动力安排；4、基层应有足够的强度，坚实、平整、不起砂；5、基层表面的灰尘、油污、颗粒等杂物应清理干净；五、施工工艺（一）有机硅防水涂料施工流程：铲除起皮脱落部位→基层清理→修补砖缝及起皮脱落部位→细部附加层施工→涂刷第一遍有机硅防水涂料→细部附加处理→铺贴无纺布→涂刷第二遍有机硅防水涂料→涂刷第三遍有机硅防水涂料→涂刷第四遍有机硅防水涂料→水泥砂浆保护层→防水层验收（二）有机硅防水涂料施工操作要点：a、铲除起皮脱落部位、基层清理铲除起皮脱落部位，随后将基层清扫干净，不得有浮尘、杂物，不得有明水。

b、修补砖缝及起皮脱落部位大面积涂刷前，先用有机硅防水涂料将砖缝及起皮脱落部位修补。

c、细部附加处理管根、阴阳和出入口等容易发生漏水的薄弱部位应增加一层加筋布加强处理。

首先用橡胶刮板或油漆刷厚度均匀地涂刷一遍有机硅防水涂料，并立即粘贴加筋布进行加筋增强处理。

加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴合紧密，搭接宽度100mm，表面再涂刷一至三层涂料，使其达到设计要求的厚度。

W61-（500-800）汽车农用车消音器专用
涂料
产品说明由专用有机硅树脂、各种耐高温颜填料及特种添加剂组成，可长期耐500-800℃高温并保持颜色无变化。

用途：该漆广泛用于500-800度及以下工作条件的钢铁表面，尤其是汽车、农用车等行业的消音器。

成膜后具有优良
的机械性能。

技术指标颜色黑色银色
光泽无光
粘度（25±1℃涂-4 , S） 50-60
干燥时间 23±2℃：指触干≦2 h
烘干180℃： 1h
理论涂布量 110g/m²
比重 1.36
柔韧性1mm
附着力1级
耐冲击强度50kg.cm
耐热性（500-800℃，4h）漆膜完好
耐盐雾96h漆膜完好
储存期 12个月
施工参考混合配比单罐装
熟化时间搅拌均匀即可使用
适用期无限制
稀释剂专用稀释剂
施工方法高压无气喷涂有气喷涂淋涂
工具清洗专用稀释剂漆膜厚度湿
膜：80μm 干膜：35μm
涂装间隔
表面处理被涂的钢铁表面，必须彻底清除油污、氧化
皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典
除锈标准sa2.5级，粗糙度达30~70μm; 也可采用手工
除锈方法，达瑞典除锈标准ＳＴ３级，粗糙度达３０～
７０μm。

施工条件环境温度：２℃～４０℃
相对湿度：２５％～７５％
附注本说明书有关数据是在实验室取得，实际使用时由于环境
变化，实测数据可能与之略有不同。

以上数据如有改变，以本公司最新说明书为准，不另行通知。

天津瑞驰雷德涂料有限公司。

有机硅防水涂料施工工艺摘要：有机硅防水涂料是一种常用的防水材料，具有良好的耐候性、耐腐蚀性和耐高温性能。

本文介绍了有机硅防水涂料的施工工艺，包括基层处理、涂料搅拌和调配、涂料施工及后续处理等环节。

通过遵循这些工艺步骤，可以确保有机硅防水涂料的施工质量和防水效果。

一、基层处理1. 清洁基层：在施工前，需要对基层进行彻底清洁，确保表面没有油污、灰尘、杂物等。

2. 基层修补：对于有损坏或不平整的基层，需要进行修补和平整处理。

使用适当的修补材料填补裂缝和孔洞，并使用砂纸或刮刀等工具将基层抹平。

3. 基层处理：在基层处理完成后，应使用底漆进行处理，提高涂料的附着力和防水效果。

根据基层材料的不同，选择适当的底漆进行处理。

二、涂料搅拌和调配1. 涂料搅拌：在施工前，需要将涂料进行充分的搅拌，确保颜色和成分均匀。

使用电动或手动搅拌器搅拌涂料1-2分钟，直到涂料无明显颜色差异。

2. 涂料调配：根据施工需要，可适当调节涂料的粘度和流动性。

通过加入适量的稀释剂或增稠剂，调配出适合施工的涂料。

三、涂料施工1. 底涂施工：首先进行底涂施工，确保涂料的附着力和防水效果。

使用刷子或滚筒均匀涂刷底涂液，保持涂层的厚度均匀。

2. 面涂施工：待底涂液干燥后，进行面涂施工。

根据需要进行涂刷或喷涂，确保涂料均匀覆盖基层。

涂刷时，要注意刷子的方向一致，并保持涂层的厚度均匀。

四、后续处理1. 干燥时间：施工完成后，应等待涂料完全干燥。

根据天气和环境的不同，干燥时间可能会有所变化。

一般来说，涂料至少需要24小时以上的干燥时间。

2. 检查和整理：涂料干燥后，需要对施工质量进行检查。

检查涂层的平整度、附着力和防水效果，如有需要，可进行修补和整理。

结论：有机硅防水涂料施工工艺是确保施工质量和防水效果的重要步骤。

通过基层处理、涂料搅拌和调配、涂料施工及后续处理等环节的严格执行，可以保证有机硅防水涂料的施工质量和防水效果。

在实际施工中，应根据具体情况选择合适的涂料和施工方法，以达到最佳的防水效果。

有机硅油漆厂家：有机硅油漆的喷涂工艺和施工技巧简介有机硅油漆是一种具有耐候性、耐高温性、耐化学腐蚀性和耐候性的特殊涂料，常用于工业设备、化工管道、化肥厂等场所。

本文将介绍有机硅油漆的喷涂工艺和施工技巧。

材料与器具喷枪、空气压缩机、气量计、搅拌器、密封胶、铝箔带、清洗液、砂纸、溶剂。

喷涂准备1.清洁表面：在喷涂过程中，要保证被喷涂的表面干净、光滑、干燥，无任何污渍、油漆残留和杂质，以保证喷涂效果。

2.换胶尖：根据颜色区别更换不同的胶尖，以保证涂料喷出的颜色与颜色样板相符。

3.搅拌涂料：对涂料进行充分搅拌，以保证颜色均匀。

4.调整稀释剂：根据环境温度和湿度对涂料进行稀释，以确保适宜的流动性（建议使用有机硅溶剂来稀释）。

喷涂过程1.防火安全：在喷涂过程中需要确保场地通风良好，并且禁止任何明火，以保证安全。

2.喷涂距离：喷枪应与喷涂表面保持20~30cm的距离，不要过近，以免涂料喷出后出现斑点。

3.喷涂速度：喷涂速度一般应该控制在4~6秒/平方米，喷涂时应该快速、均匀、充分覆盖。

4.喷涂角度：尽可能保持垂直或者近垂直喷涂，不要倾斜，以免造成涂料流淌和喷洒的现象。

同时注意固定喷枪的角度以保证喷涂的平稳。

5.喷涂面积：每次喷涂的面积应该控制在1-2平方米，以保证涂料的均匀性。

6.涂层的厚度：每次喷涂应控制涂层厚度，避免出现涂层过厚或者太薄，但是在处理色差时可以适当加厚。

喷涂结果处理在喷涂完成后，需要对喷涂效果进行捕捉。

如果涂层出现泡沫和色差时，需要及时采取天然干燥的方式进行处理，并对处理后的涂层再进行喷涂。

结束语有机硅油漆是一种高性能的涂料，但是由于涂料施工工艺复杂，所以需要有专业的有机硅油漆厂家进行施工。

本文介绍了有机硅油漆的喷涂工艺和施工技巧，希望对有机硅油漆的施工有所帮助。

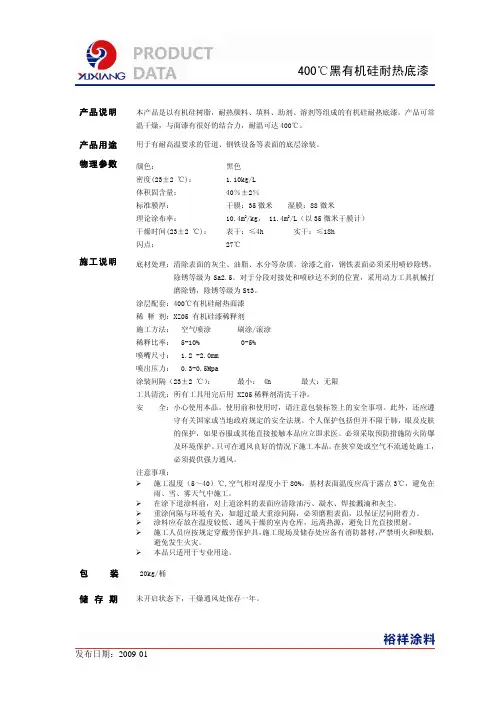

400℃黑有机硅耐热底漆产品说明 本产品是以有机硅树脂，耐热颜料、填料、助剂、溶剂等组成的有机硅耐热底漆。

产品可常温干燥，与面漆有很好的结合力，耐温可达400℃。

产品用途 用于有耐高温要求的管道、钢铁设备等表面的底层涂装。

物理参数 颜色： 黑色密度(23±2 ℃)： 1.10kg/L体积固含量： 40％±2％标准膜厚： 干膜：35微米 湿膜：88微米理论涂布率： 10.4m2/kg， 11.4m2/L（以35微米干膜计）干燥时间(23±2 ℃)： 表干：≤4h 实干：≤18h闪点： 27℃施工说明 底材处理：清除表面的灰尘、油脂、水分等杂质。

涂漆之前，钢铁表面必须采用喷砂除锈，除锈等级为Sa2.5。

对于分段对接处和喷砂达不到的位置，采用动力工具机械打磨除锈，除锈等级为St3。

涂层配套：400℃有机硅耐热面漆稀 释 剂：XZ05 有机硅漆稀释剂施工方法： 空气喷涂 刷涂/滚涂稀释比率： 5-10% 0-5%喷嘴尺寸： 1.2 -2.0mm喷出压力： 0.3-0.5Mpa涂装间隔（23±2 ℃）： 最小： 4h 最大：无限工具清洗：所有工具用完后用 XZ05稀释剂清洗干净。

安 全：小心使用本品。

使用前和使用时，请注意包装标签上的安全事项。

此外，还应遵守有关国家或当地政府规定的安全法规。

个人保护包括但并不限于肺，眼及皮肤的保护，如果吞服或其他直接接触本品应立即求医。

必须采取预防措施防火防爆及环境保护。

只可在通风良好的情况下施工本品。

在狭窄处或空气不流通处施工，必须提供强力通风。

注意事项：¾施工温度（5～40）℃,空气相对湿度小于80%，基材表面温度应高于露点3℃，避免在雨、雪、雾天气中施工。

¾在涂下道涂料前，对上道涂料的表面应清除油污、凝水、焊接溅滴和灰尘。

¾重涂间隔与环境有关，如超过最大重涂间隔，必须磨粗表面，以保证层间附着力。

¾涂料应存放在温度较低、通风干燥的室内仓库，远离热源，避免日光直接照射。
