力控监控组态软件Forcecontrol-V6.0教程

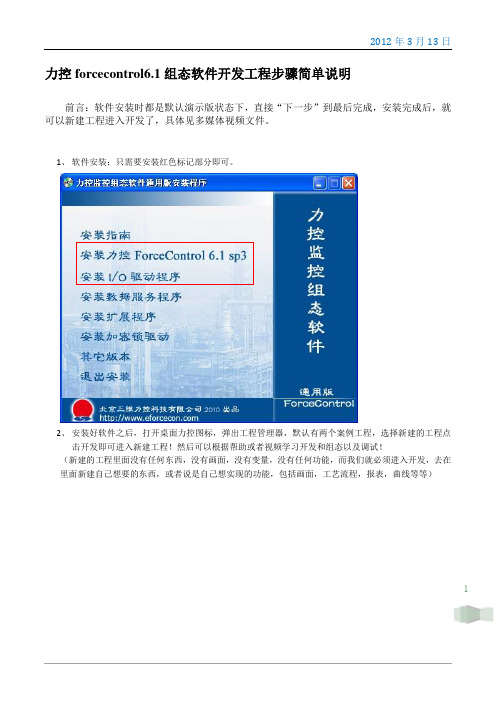

力控forcecontrol6.1组态软件开发工程步骤简单说明前言：软件安装时都是默认演示版状态下，直接“下一步”到最后完成，安装完成后，就可以新建工程进入开发了，具体见多媒体视频文件。

1、软件安装：只需要安装红色标记部分即可。

2、安装好软件之后，打开桌面力控图标，弹出工程管理器，默认有两个案例工程，选择新建的工程点击开发即可进入新建工程！然后可以根据帮助或者视频学习开发和组态以及调试！（新建的工程里面没有任何东西，没有画面，没有变量，没有任何功能，而我们就必须进入开发，去在里面新建自己想要的东西，或者说是自己想实现的功能，包括画面，工艺流程，报表，曲线等等）13、新建工程之后，再选择开发，如果没有加密锁，会弹出“找不到加密锁，只能以演示版运行！”的对话框,点击忽略进入。

下图是实训装置上的工程截图！24、在“工程项目”里有“窗口”，双击即可新建窗口，因为每个窗口功能都不一样，比如可以作为封面或者报表等，给窗口定义好名称之后，点击确定就新建完成一个画面，再点击下保存按钮，然后就可以编辑这个画面了，比如可以在工具箱里找到按钮或者标签框等控件，在画面拖动鼠标新建控件，再双击控件编辑其属性，具体见多媒体视频文件。

345、 新建IO 设备，点开“工程项目”中的“IO 设备组态”，在这里是定义上位机软件将要连接的设备，比如西门子200的PLC ，或者modbus 仪表等，在次以S7-200PLC 为例：找到PLC 类别，拉出“ximens 西门子”菜单，下面就是西门子PLC 的各种驱动，而我们要用的是“S7-200（PPI ）”，双击此驱动即可新建，如下图：这里“设备地址”必须填写2，因为该类型PLC出厂时默认地址就是2，点击下一步出现下图：此处都是PLC通信时的参数，不能写错，否则导致和PLC连接失败！！！第三步默认即可完成新建IO设备。

可以在打开力控进入组态时，点开菜单栏中的帮助选择“驱动帮助”，打开的是力控软件和别的设备通信的一些设步骤和说明，其中就包括S7-200PLC！6、“数据库组态”，点击进去之后，就可以新建数据库变量了，可以选择模拟量或者数字量，变量也有自身的属性，例如“基本参数”、“报警参数”、“数据连接”和“历史参数”。

专业监控组态软件力控ForceControl V6.1
佚名
【期刊名称】《《可编程控制器与工厂自动化(PLC FA)》》
【年(卷),期】2008(000)006
【摘要】力控ForceControl V6.1监控组态软件主要定位于国内高端自动化市场及应用，可以面向大规模SCADA系统；DCS控制系统应用，是企业信息化的有力生产监控数据处理平台，是一个可以和国外同类软件相抗衡的民族工业产品。

【总页数】1页(P21)
【正文语种】中文
【中图分类】TP31
【相关文献】
1.力控新品ForceControl V6．1 [J],
2.三维力控forcecontrol 5．0监控组态软件新特点 [J],
3.力控科技全新工业监控组态软件ForceControl V7．0傲然登场 [J], 无
4.力控科技推出全新工业监控组态软件ForceControl V7.0 [J],
5.力控科技新推工业监控组态软件ForceControl V7.0 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

三维力控组态软件操作运维手册力控组态软件系统操作运维手册编写人：刘海勋审核人：张立波北京三维力控科技有限公司成都分公司2015年5月目录第一章组态软件介绍及操作 (1)1.1组态软件介绍 (1)1.2软件安装 (1)1.2.1 安装要求 (1)1.2.2 组态软件安装 (2)1.3工程介绍 (14)第二章系统操作说明 (15)2.1进入工程 (15)2.2信息化监控系统操作 (17)2.2.1 流程图一览 (19)2.2.2 2D工艺流程图 (21)2.2.3 计量参数总览 (27)2.2.4 综合参数总览 (28)2.2.5 综合报表 (28)2.2.6 趋势曲线 (32)2.2.7 历史数据查询 (35)2.2.8 数据库总览 (36)2.2.9 视频图片 (40)2.2.10报警消音 (41)2.2.11系统工况图 (41)2.2.12用户指南 (42)2.2.13 系统管理 (43)第三章系统维护 (44)3.1软件常见故障处理 (44)3.1.1 井站数据不刷新 (44)3.1.2 视频图片不刷新 (45)3.1.3 通讯中断又恢复后，RTU数据没有补传上来 (45)3.1.4 无人井站被动入侵报警后，现场扬声器没有进行录音报警 (45)3.1.5 仪表数据错误 (45)3.1.6 指令发出后，现场设备没有动作 (45)3.2视频软件问题 (46)3.2.1 视频图像不显示 (46)3.2.2 登陆后，进行视频预览，视频回放或者云台控制等没有反应 (46)第一章组态软件介绍及操作1.1组态软件介绍eForceCon SD V2.0组态软件为“数字化”气田的“可视化”、仿真和信息分析与管理提供了有效的工具，可以完整的进行现实生产“世界”的虚拟与仿真，为气田“模型化“提供基础海量数据平台，极大有效地保证了气田进行综合生产管理与运营的高效、安全。

eForceCon SD V2.0具备以下几个特点:1)生产数据调度：实时数据处理量可以达到20万点以上，数据吞吐量可以达到30万点/秒，数据归档服务器支持Windows、UNIX、Linux等操作系统，并且支持数据冗余备份，极大提高了数据的安全性和数据处理效率，支持分布式报警、事件，支持网络数据断线存储，恢复功能，并提供声音报警通知。
