工业产品设计试卷(微动机构)

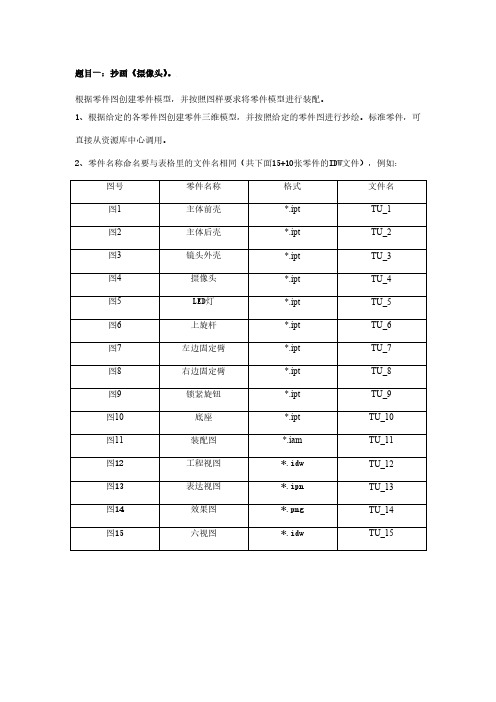

题目一：抄画《摄像头》。

根据零件图创建零件模型，并按照图样要求将零件模型进行装配。

1、根据给定的各零件图创建零件三维模型，并按照给定的零件图进行抄绘。

标准零件，可直接从资源库中心调用。

2、零件名称命名要与表格里的文件名相同（共下面15+10张零件的IDW文件），例如：参考效果图1装配题目二、基础改进要求在第一题的基础上改进，改进要求做麦克风发生孔；摄像头要能折叠；做一个可以独立连接的视频插槽，能够独立使用。

改进后的产品商标为 video。

要进行合理的装配，接触装配合理，产品表达要清楚。

完成产品装配六视图与爆炸图，设计说明，并渲染输出三张效果图。

（其它不用做）。

参考图：题目三：根据给定的外观视图进行三维建模，并输出效果图对电风扇外观造型，用 Inventor 软件重新创意、设计制作，重新生成主要外观零件的数字模型；并制作零件的六视图、产品装配图、产品外观六视图、爆炸图等工程图纸，标注主要尺寸；设计说明最好在 150 字左右；以 45 度的角度出两张效果图。

一．设计参数电风扇外形尺寸（长×宽×高）尺寸自定，符合一般家庭用二．设计要求：1．按照设计师的意图，完整详细的再现整个设计；2. 设计外观相关的零件和装配，内部电路板不用画出；三．具体设计内容1. 电风扇体设计：建模不走样，参考下图，色彩自定。

2. 支撑脚：要求有符合生活的高度，卡位可以使电风扇上下移动和转动。

3. 扇叶设计：可进行自行设计，如下图示。

4. 按钮柜：位置自定，可进行自行设计，如最后一图示。

5．栅格孔：如可以设计不同形状的孔进出风6．滑动卡扣、螺钉固定自定。

工业设计试题+参考答案一、单选题（共30题，每题1分，共30分）1、据轴的承载情况，（）的轴称为转轴。

A、承受较大的轴向载荷B、既承受弯矩又承受转矩C、不承受弯矩只承受转矩D、只承受弯矩又承受转矩正确答案：B2、使用（）命令以后，光标变为十字形，用来定义视图边框，在变框内的元素充满图形窗口。

A、窗口缩放B、实时缩放C、全部缩放D、回放正确答案：A3、以下（）属于螺母不动，螺杆回转并作直线运动。

A、车床中带动大拖板运动的丝杠与开合螺母B、千分尺中的螺旋机构C、牛头刨床工作台的丝杠与螺母D、应力试验机上观察镜螺旋调整装置正确答案：B4、常用联接的螺纹是（）。

A、矩形螺纹B、三角形螺纹C、梯形螺纹D、锯齿形螺纹正确答案：B5、以下不属于放置特征的是（）。

A、拔模斜度B、阵列C、倒角D、拉伸正确答案：B6、属于金属物理性能的参数是（）。

B、密度C、强度D、韧性正确答案：B7、将物体由左向右投射，在侧面上得到第三个视图，称为左视图，侧面用字母（）表示。

A、CB、HC、WD、O正确答案：C8、图样中的尺寸以（）为单位时，不必标注计量单位的符号或名称，如用其他单位时，则必须注明相应的单位符号。

A、厘米B、毫米C、分米D、米正确答案：B9、下列哪种配色最能表达工业机械产品的属性（）。

A、金+绿B、蓝+紫C、蓝+白D、红+黄正确答案：C10、（）是1989年7月开始实施的我国成年人人体尺寸国家标准。

A、GB20000-83B、GB10000-88C、GB10000-83D、GB20000-85正确答案：B11、一般位置平面在三个投影面上的投影具有（）。

A、真实性B、扩大性D、收缩性正确答案：D12、重合断面图的（）和剖面符号均用细实线绘制。

A、剖切位置B、中心线C、投影线D、轮廓线正确答案：D13、（）以下哪个不是应用程序选项可以更改的选项？A、文件B、显示C、颜色D、表示正确答案：D14、机械设计使用中使用最广泛的键连接是（）。

工业设计测试试题与答案1、仪表刻度盘形状的选择，主要根据显示方式和（）。

A、人的反应习惯B、人的操作习惯C、人的视觉特征D、人的感觉适应答案：C2、在下列平面四杆机构中，（）存在死点位置。

A、双曲柄机构B、对心曲柄滑块机构C、曲柄摇杆机构D、转动导杆机构。

答案：C3、以下关于工程图尺寸错误的是（）。

A、工程图尺寸都是单向的B、工程图尺寸用于标注特征的大小C、工程图尺寸可控制特征的大小D、更改工程图尺寸不会影响零件大小答案：C4、产品的形态设计必须具备合适的比例和（），这是实现产品功能与形式以及各个部分形式美得最基本，也是最重要的前提之一。

A、合理的尺度B、合理的材质C、色彩D、形态答案：A5、放置约束窗口中所包含选项卡为（）。

A、部件运动过度约束集合B、部件运动过度约束C、配合运动过度约束集合D、部件运动过度约束答案：A6、被连接件之一太厚，不宜制成通孔材料又比较软，切需要经常拆装时，往往采用（）。

A、螺栓连接B、双头螺柱连接C、螺钉连接D、紧定螺钉连接答案：B7、（）不可以使用压缩文件为供应商做什么？A、移动数据B、编辑数据C、归档D、复制数据集答案：B8、带在工作时产生弹性滑动，是由于（）。

A、带不是绝对挠性件B、带与带轮间的摩擦系数偏低C、带的紧边与松边拉力不等D、带绕过带轮产生离心力答案：C9、眼睛的水平运动比垂直运动快，即先看到水平方向的东西，后看到垂直方向的东西。

所以，一般显示装置的外形常设计成（）。

A、三角形B、正方形C、竖向长方形D、横向长方形答案：D10、我们在设计椅子时，合适的座椅应设计成使躯干的重量压在臀部和坐骨上，所以首要考虑的是（）。

A、座高B、座深C、靠背D、椅子材质答案：A11、（）如希望使已经使用过的草图在更多的草图特征中使用，应使用下列哪个命令？A、退化草图B、共享草图C、复制草图12、两个相互接触表面的静摩擦系数（）动摩擦系数。

A、大于B、小于C、等于D、不定答案：A13、一张完整的零件图，不包括（）。

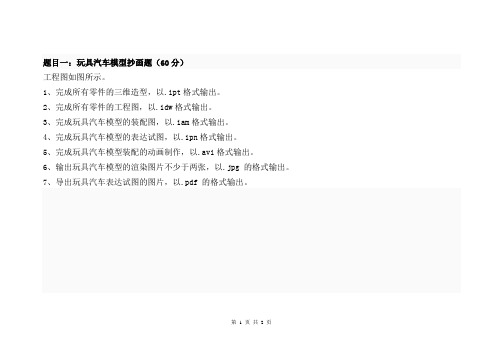

题目一：玩具汽车模型抄画题（60分）
工程图如图所示。

1、完成所有零件的三维造型，以.ipt格式输出。

2、完成所有零件的工程图，以.idw格式输出。

3、完成玩具汽车模型的装配图，以.iam格式输出。

4、完成玩具汽车模型的表达试图，以.ipn格式输出。

5、完成玩具汽车模型装配的动画制作，以.avi格式输出。

6、输出玩具汽车模型的渲染图片不少于两张，以.jpg 的格式输出。

7、导出玩具汽车表达试图的图片，以.pdf 的格式输出。

第 1 页共2 页
第 2 页 共 2 页 题目二：创意设计（40分）
洗碗机是用来自动清洗碗、筷、盘、碟、刀、叉等餐具的设备，按结构可分为箱式和传送式两大类。

它为餐厅、宾馆、机关单位食堂的炊事人员减轻了劳动强度，提高了工作效率，并增进清洁卫生。

现在，多种小型洗碗机已经上市，正逐渐进入普通家庭。

根据以上文字内容以及参考图片，完成“洗碗机”的创意设计。

设计要求：1、完成不少于5个零件的三维造型和工程图；
2、完成热洗碗机的装配图；
3、完成热洗碗机的表达试图；
4
、完成热洗碗机的渲染图片不少于2张；
5、完成创意设计的创意说明。

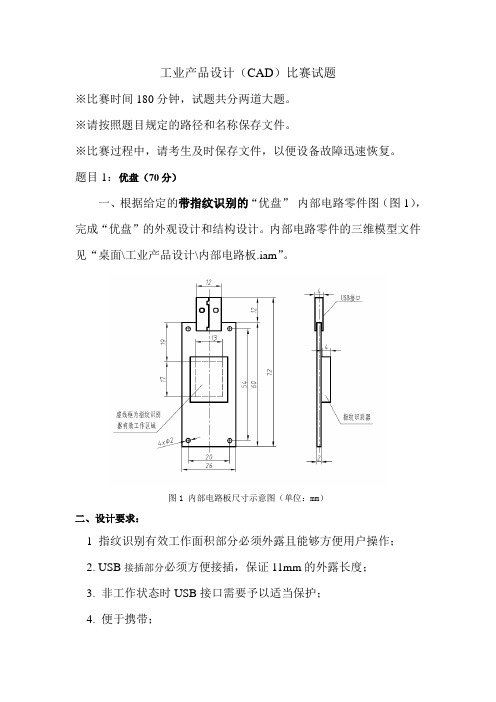

工业产品设计（CAD）比赛试题※比赛时间180分钟，试题共分两道大题。

※请按照题目规定的路径和名称保存文件。

※比赛过程中，请考生及时保存文件，以便设备故障迅速恢复。

题目1：优盘（70分）一、根据给定的带指纹识别的“优盘”内部电路零件图（图1），完成“优盘”的外观设计和结构设计。

内部电路零件的三维模型文件见“桌面\工业产品设计\内部电路板.iam”。

图1 内部电路板尺寸示意图（单位：mm）二、设计要求：1 指纹识别有效工作面积部分必须外露且能够方便用户操作；2. USB接插部分必须方便接插，保证11mm的外露长度；3. 非工作状态时USB接口需要予以适当保护；4. 便于携带；5. 便于生产，有效控制成本；6. 整体形态特征必须体现产品功能及用途；7. 整体尺寸不得大于110×35×20(mm);8. 应考虑电路板的固定方式、壳体之间的配合关系等。

三、作品提交要求：1. 三维装配模型(效果图)文件“优盘装配.iam”;2. 爆炸图文件“优盘爆炸图.ipn”;3. 全部零件（图1所示的内部电路板零件除外）的模型文件“零件1至零件X.ipt”;4. 全部零件（图1所示的内部电路板零件除外）的零件图“件1至零件X. idw”。

四、优盘参考图1. 优盘上壳体零件图样2.优盘上壳体零件图样3.优盘旋盖零件图样题目2：多功能床上电脑桌（自主设计）（20分）在大冬天的时候，相信很多电脑爱好者都想拥有一台笔记本电脑，躺在床上，一边享受网上冲浪，一边享受被窝的温暖。

但直接抱着笔记本电脑，很不方便。

如果有一张多功能床上电脑桌，相信会给电脑爱好者很大的方便和快乐。

请发挥灵感创意，为笔记本电脑爱好者设计一张多功能床上电脑桌的三维模型（15分），并进行简单的渲染（5分）。

注意：请尊重知识产权，不要盗版别人的产品。

所有文件存在D：\工业产品设计CAD根目录下。

扬州市扬州市工业产品设计工业产品设计工业产品设计（（CAD ）技术技能大赛试题（中职学生组中职学生组）） 时间时间：：240分钟题目一题目一：：根据所提供的根据所提供的图纸图纸图纸进行数据模型创建进行数据模型创建进行数据模型创建，，并生成生成部分工程图部分工程图部分工程图。

（30分） 1．根据附图1零件图纸构建实体三维模型，并生成零件图（参照原图纸所采用的视图表达方法，并标注尺寸）。

最终需提交三维模型及零件图。

三维模型用*.ipt 格式提交，零件视图用*.dwg 格式提交。

文件存放位置：D /选手姓名/试题一/*.*（文件夹需自己新建） 注：图中未注尺寸图中未注尺寸，，如倒角等可凭目测比例自行确定如倒角等可凭目测比例自行确定。

题目二题目二：：参照参照所提供的所提供的所提供的电水壶电水壶电水壶外观图形外观图形外观图形（（见附图2）进行三维建模进行三维建模，，并输出效果图。

（30分）1. 根据目测外观尺寸比例再现产品的三维模型。

2. 内部结构无需设计，外部细节结构尺寸按目测比例自定。

3. 完成两种配色方案且各生成一张渲染效果图。

4. 所有文件用零件或产品名称作为文件名，按要求分别保存为*.ipt 、*.jpg 格式，文件保存路径为D /选手姓名/试题二/*.*。

题目三题目三：：设计设计创意台灯创意台灯创意台灯。

（40分） 1.以附图3中所示的灯泡元件零部件图纸尺寸为参考，借助计算机辅助设计软件重新创意、设计制作一款台灯，生成主要外观零件的数字模型；并制作零件的三视图、产品装配图、爆炸图等工程图纸，标注主要尺寸；制作出产品立体渲染效果图（斜45°视角）；选手用不超过一百字的文档对设计的产品进行创意解释。

所有文件用零件或产品名称作为文件名，按要求分别保存为*.ipt 、*.dwg 、*.jpg 、*.doc 等格式，存到指定文件夹。

要求：设计的台灯必须除了包括题目提供的零部件之外，还至少要包括开关、台灯座、台灯架、台灯罩等。

济南市历城区职业院校技能大赛
工业产品设计试题
1、根据图纸中所示的轴测图按1:1的比例绘制三视图，绘制好的图形以“支架.dwg”为文件名保存到桌面。

（40分）
要求：（1）三视图的绘制符合国家标准（20分）
（2）尺寸标注正确，符合标准。

尺寸每标错一处扣一分扣完为止。

（10分）
（3）图层、线型、线宽、尺寸样式等应用要得当（10分）
2、在AutoCAD 环境中绘制图形，绘制好的图形以“连杆.dwg”为文件名保存到桌面。

（60分）
要求：
（1）按图中所标注的尺寸采用1:1的比例抄画，视图的布局符合国家标准。

（30分）（2）尺寸标注（15分）。

尺寸每标错一处扣一分扣完为止。

（3）图层、线型、线宽、尺寸样式等应用要得当（15分）。

工业产品CAD模拟试题1、时间为180分钟。

2、本竟题题目为两大题，共11页。

请先核对试卷完整性。

3、本比赛项目为参赛者提供竟赛所需的软件环境，不包含第三方插件。

4、参赛选手不能携带U盘、手机等存储设备、通讯设备等。

5、不允许提交的作品中以任何形式透露参赛选手的身份信息，否则计零分。

6、参赛选手须严格按照题目规定的路径及名称保存文件，并在比赛过程及时保存文件。

7、所有模型及工程图、效果图、动画等由Autodesk inventor完成，说明文档用Microsoft Word 完成。

【题目一】订书机订书机是文书工具的一种，它利用细小的金属（即订书针）把多张纸或其他物件结合在一起。

订书机如图1-1，根据给出的图纸及要求，完成订书机的建模与表达。

需要提交的文件见表1-1，所有的文件须保存在桌面:\机位号\订书机（不得为不同类型的文件单独建立文件夹）。

图1-1 订书机【题目二】多功能风扇设计多功能风扇具有电风扇、台灯、收音机、充电器等功能。

根据给出的内部核心部件及设计要求，完成多功能风扇设计。

【核心部件】核心部件共九个，示意图如图2-1所示，所有核心部件模型已提供，各核心部件对应的功能说明见表2-1.控制键显示屏风扇叶轮1：1 1：1 1：2电机示意LED灯环太阳能板2：1 1：4 1：1USB模块扬声器天线2：1 1：1 1：1图2-1 多功能风扇核心部件示意图【结构及外观要求】1、所有核心部件不得变更尺寸或结构。

2、内部电路、布线方式等无需考虑。

3、整体尺寸控制在50x180X180至200x300x300（单位mm) 范围内。

4、主体外壳应不同部分，如前壳与后壳等，壳体内部必要位置应设置加强筋等。

5、考虑各核心部件与产品主体结构连接关系，如止口、凸柱等。

6、考虑产品外观的美观性。

【文件要求】本题目需提交见表2-2 ，所有文件须保存在桌面:\机位号\多功能风扇（不得为不同类型的文件建立单独的文件夹）。
