08级电工专业升学班《电工技能》试题

2008年河北省普通高等学校对口招生考试电子电工专业理论试题注意事项：1、本试卷共5道大题，共240分。

2、考生答题一律使用蓝黑钢笔或圆珠笔，直接将答案写在试卷中。

3、本试卷除特殊说明外，小数点后一律保留两位。

一、单项选择题（本大题共50小题，每小题2分，共100分，在每小题所给出的四个选项中，只有一个符合题目要求，请将正确答案填在题干后的括号内，不选、多选、错选均不得分） 1、把十进制数57转换成二进制数为-----------------------------------------------------（ ） A 、111101 B 、111001 C 、110101 D 、1001112、某门电路的真值表见表1，则可判定该门电路为--------------------------------（ ） A 、与门 B 、与非门 C 、或门 D 、或非门3（ ） A 、电阻 B 、电感 C 、电容 D 、不确定 4、如图一所示电路，它能完成的逻辑功能为-------------------------------------------（ ） A 、比较B 、全加C 、选择D 、半加5、在RS 触发器中，当R=0，S=1时，其输出状态为----------------------------（ ） A 、Q=0，Q =1 B 、Q=0，Q =0 C 、Q=1，Q =1 D 、Q=1，Q =06、能将输入信息转换为二进制代码的电路称为------------------------------------（ ） A 、编码器 B 、译码器 C 、寄存器 D 、数据分配器7、变压器正常运行时，温度升高的主要原因是------------------------------------（ ） A 、环境温度高 B 、器身发热 C 、运行的时间超长 D 、以上都不对 8、下列求功率因数的公式中，错误的是--------------------------------------------（ ） A 、S P B 、22XR R + C 、jX R R + D 、UI P9、阻值为40Ω的一条电阻丝，二等分后拧在一起，其总电阻为--------------（ ）A 、10ΩB 、20ΩC 、40ΩD 、80Ω10、制造变压器铁心的材料是-----------------------------------------------------------（ ） A 、硬磁材料 B 、矩磁材料 C 、软磁材料 D 、反磁材料11、在电感与电容串联的正弦交流电路中，当X L >X C 时，电路呈现为-------（ ）A 、电阻性B 、电感性C 、电容性D 、不可确定12、正弦交流电的三要素是指----------------------------------------------------------（ ） A 、电阻、电感和电容 B 、电流、电压和相位差 C 、有效值、频率和初相角 D 、瞬时值、最大值和初相位13、如图二所示电路，电流表A1、A2的读数均为5A ，则电流表A 的读数为（ ） A 、0A B 、5AC 、1AD 、7A14、已知三相电源为u u =2202sin ωtV ，u v =2202sin （ωt-1200）V ，u w =2202sin （ωt+1200）V ，则当t=5s 时，三相电源电压之和u u +u v +u w 为------------------------( ) A 、220V B 、380V C 、2202V D 、0V15、某三角形联接的纯电容对称负载，接于线电压为380V 的三相对称电源上，已知各相容抗Xc=6Ω,各线电流为10A ，则三相电路的视在功率S 为-------------（ ） A 、1800V ·A B 、1800W C 、600 V ·A D 、600W16、由于制造工艺技术不精确所造成的电工仪表的测量误差称为----------------（ ） A 、绝对误差 B 、相对误差 C 、基本误差 D 、引用误差17、RLC 串联电路发生谐振时，下列说法正确的是--------------------------------（ ） A 、Q 值越大，通频带越宽 B 、Q 值越大，选频性越好 C 、总电压是电感两端电压的Q 倍 D 、Q 值越小，选频性越好 18、要改变三相鼠笼式异步电动机的转速，常采取的方法是--------------------（ ） A 、改变三相交流电的频率和电压 B 、改变三相交流电的相序和电动机的磁极对数 C 、改变电动机的磁极对数和电源频率D 、改变三相交流电的电压和相序19、一个电容器的耐压值为250V ，把它接入正弦交流电路中使用时，加在电容器上的交流电压的有效值可以是-----------------------------------------------------------（ ）A 、380VB 、250VC 、200VD 、176V20、某电路原功率因数为0.5，并接一个电容后，其功率因数提高到0.9，则线路中的总电流--------------------------------------------------------------------------------------（ ） A 、增大 B 、减小 C 、不变 D 、不定21、下列关于电流的说法正确的是------------------------------------------------------（ ） A 、电荷的移动形成电流B 、电流的方向与电子运动方向相同C 、电流总是从高电位流向低电位D 、电流方向与正电荷定向移动的方向相同 22、交流电比直流电的应用更广泛，是因为-----------------------------------------（ ） A 、交流电容易产生 B 、交流电容易使用C 、交流电容易传递D 、交流电比直流电的无用功率少23、在电动机的继电-接触控制电路中，熔断器的功能是实现--------------------（ ）A、短路保护B、零压保护C、过载保护D、失压保护24、甲电压表标有“2KΩ/V”，乙电压表标有“100KΩ/V”，则----------------（）A、甲表的灵敏度高B、与灵敏度无关C、乙表的灵敏度高D、乙表的量程较大25、闭合的铜环用细丝悬挂，如图三所示，当开关S闭合的瞬间，铜环的运动情况是----------------------------------------------------------------------------------------（）A、向右运动B、不动C、向左运动D、不确定26、如果把一电容器两极板的面积加倍，并使两极板之间的距离减半，则-----（）A、电容保持不变B、电容增大到四倍C、电容减半D、电容加倍27、稳压二极管工作在伏安特性的------------------------------------------------------（）A、死区B、正向导通区C、反向截止区D、反向击穿区28、在某放大电路中，测得某个三极管的管脚对地电位分别为8V、3.7V、3V，则该三极管为--------------------------------------------------------------------------------（）A、NPN型硅管B、NPN型锗管C、PNP型硅管D、PNP型锗管29、三极管组成的放大电路中，没有电压放大作用的是-------------------------（）A、共射极放大电路B、共集电极放大电路C、共基极放大电路D、共集电极放大电路和共基极放大电路30、下列各选项中，属于组合逻辑电路的是------------------------------------------（）A、加法器B、计数器C、JK触发器D、移位寄存器31、二进制数100111对应的十进制数为----------------------------------------------（）A、37B、38C、39D、4732、晶体三极管中PN结导通后，参与导电的------------------------------------------（）A、只有自由电子B、只有空穴C、既有电子又有空穴D、无法确定33、电压源的电动势是恒定不变的，其对外输出的端电压是--------------（）A、随着内电阻的变化而变化的B、随着内电阻和负载的共同变化而变化的C、随着负载的变化而变化的D、恒定不变的34、NPN型三极管处于放大状态时，各极电位的关系是-------------------------（）A、V E>V C>V BB、V C>V B>V EC、V C<V B<V ED、V C>V B>V E35、T触发器中，当T=1时，触发器具有的功能是--------------------------------（）A、置1B、置0C、保持D、翻转36、已知Y=CDAB ，下列ABCD的取值中能使Y=0的组合是-------------（）A、0010B、0110C、1001D、101137、如图四所示，电压U为----------------------------------------------------------------（）A、-105VB、-100VC、-95VD、0V38、在相同的时钟脉冲作用下，同步计数器与异步计数器比较，工作速度（）A、较快B、较慢C、一样D、不确定39、表2为逻辑函数的真值表，则Y的表达式为--------------------------------（）A、Y=A B C+A BC+A B C+AB CB、Y=A BC+ A B C+ AB C+ABCC、Y=A B C+A BC+A B C+ABCD、Y=A BC+ A B C+A B C+ABC表240、多谐振荡器是一种自激振荡器，能产生----------------------------------------（）A、矩形脉冲波B、三角波C、正弦波D、尖脉冲波41、某放大电路，要求Ri大，并且输出电流稳定，应引入的负反馈是------（）A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈42、在单相桥式可控整流电路中，要降低可控整流输出的平均电压应---------（）A、增大控制角B、同时增大控制角和导通角C、增大导通角D、同时减小控制角和导通角43、直接耦合放大电路中，影响零点漂移最严重的一级是-------------------------（）A、输入级B、中间级C、输出级D、放大倍数最高的一级44、画放大电路的交流通路时-------------------------------------------------------------（）A、电容视为开路，电压源视为短路B、电容视为短路，电压源视为开路C、电容、电压源都视为开路D、电容、电压源都视为短路45、有关负反馈放大器，下列说法错误的是------------------------------------------（）A、负反馈能提高放大倍数B、负反馈能减小非线性失真C、负反馈能展宽通频带D、负反馈能减小内部噪声46、在复合管中，β1=50，β2=30，复合管的总电流放大系数β为----------（）A、80B、1500C、50D、3047、直流稳压电源中，采取稳压的目的是--------------------------------------------（）A、消除整流输出的交流分量B、减少交流分量，同时将交流电变成直流电C、把交流电变成直流电D、使输出直流电压尽可能稳定48、用作开关作用的三极管工作在输出特性的-------------------------------------（）A、饱和区B、放大区C、截止区D、饱和区和截止区49、8线—3线编码器是指----------------------------------------------------------------（）A、3条输入线，8条输出线B、8条输入线，3条输出线C、8条输入线，4条输出线D、2条输入线，8条输出线50、将脉动直流电变成平滑直流电的过程，称为----------------------------------（）A、整流B、稳压C、调压D、滤波二、填空题（本大题共20小题，每小题2分，共40分。

所示电路，设二极管正向压降为0.7V ，则图中二极管D1处于 状态，U AB = V 。

、c 三点，设b 点电位为零，Uac=8V ，a 点电位为3V ，则c J 。

的直流电压，副边接上2Ω的电阻，则电阻上所消”的两个电容器串联后，串联电容器组在额定工作电压下， Sin100 Sin （100πt — 、平行板电容器充电结束时极板间电压为6V ，与电源断开后，将极板面积增大一倍，两板距离缩短一半，极板间电压为 V 。

结的反向击穿分为 击穿和 击穿，当发生 击穿时，反向电压撤除后，结不能恢复单向导电性。

10、晶体三极管属于 型器件，场效应属于 型器件。

11、在共射阻容耦合放大电路中，在低频区电压增益下降的主要原因是的影响；在高频区电压增益下降的主要原因是 的影响。

12、在串联型石英晶体振荡电路中，石英晶体等效为 。

13、电容滤波电路中的电容具有交流阻抗 ，直流阻抗 的特性。

14、逻辑函数F=AB+C+D 的反函数F= 。

15、逻辑函数F=A （B+C ）·的对偶函数是 。

16、施密特触发器与一般触发器的区别在于：前者是 触发器，后者是 触发器。

17、单稳态触发器的暂态持续时间由电路中的定时元件 决定，与触发电平无关。

二、单项选择题。

(在本题的每小题的备选答案中，只有一个答案是正确的，请你把认为正确答案 多选不给分，每小题3分，共60分)1、如图5所示，A 和B 是两个用细线悬着的闭合铝线圈，当断开开关的瞬间（ ） A 、A 向右运动，B 向左运动。

B 、A 向左运动，B 向右运动。

C 、A 、B 都是向右运动。

D 、A 和B 都向左运动。

2、如图6所示，线圈A 两端a 、b 从电源得到20V 的电压， 线圈B 两端c 、d 接10Ω电阻。

如果此变压器的变压比为 10，效率为99%，则电阻上消耗的功率为 （ ） A 、0.408W B 、0.4W C 、0.392W D 、0W3、某单相变压器N1=880匝，N2=100匝，现将其一次侧接入220V ，二次侧接上25Ω的阻性负载，则其输出功率为 （ ）。

一、选择题 (18×5分＝90)1. 电路如题1图所示，如果已测得负载R L 二端的电压U L =5V ，则可以判断出开关S 1、S 2的状态是：A. S 1断开，S 2闭合B. S 1闭合，S 2断开C. S 1、S 2均闭合D. S 1、S 2均断开2．如题2图所示电路，已知R=8Ω，X L =6Ω，A t i )30100sin(210001-=π，A t i )90100sin(210002+=π，则I X 的数值大小为：A 60A. B. 80A C 100A. D. 50A3. 对于三相正弦交流电源，常用的参数380V 、220V 是指A. 电源接成三角形时的线电压和相电压的平均值。

B ．电源接成三角形时的线电压和相电压的有效值。

C ．电源接成星形时的相电压的最大值。

D ．电源接成星形时的线电压和相电压的有效值。

4．如题4图a 所示A 、B 为两个相同的环行线圈L 1和L 2，共轴并靠近平行放置，A 中若通过如题图4b 所示的工频电流i ，则在 时刻之间A 、B 相互吸引。

A. t1~t2 与 t2~t3B. t2~t3 与 t3~t4C. 0~t1 与 t3~t4D. t1~t2 与 t3~t45．某非正弦周期电路中，电压Vt t u )305sin(141sin 215600+++=ωω电流A t t i )305sin(210)10sin(210000-+-=ωω，则其五次谐波的功率为 A. 60W B. 250W C. 1000W D. 500W题 2 图 U L 题 1 图 i 题 4 图a 题 4 图b6. 电路如题6图所示，R 1=100Ω,R 2=300Ω,C 1=2μF,若电压表的读数为0，则C 2的电容等 于A. 2μFB. 5μFC. 2/3μFD. 3/4μF107、如题图所示的电路中，三极管的V BE 均为0.7V ，则V A 、V B 的值分别为 A ．12V 、8.55V B ．9V 、6.45V C ．12V 、7.85V D ．9V 、6.45V 8、在题8图所示的电路中，二极管为理想的，则V 0的值为A ．0VB ．4VC ．5VD ．12V9、在题9图中，Y 与A 、B 之间的逻辑关系是A ．Y=AB ．Y=BC ．Y=A +BD ．Y=A+B 10、关于功放，下列说法正确的是A ．因为OCL 功放采用正负电源供电，所以它的效率最高B ．功放管工作在极限状态，因此功放电路的电压放大倍数一定比小信号电压放大器的高。

2009—2010学年第一学期中职部08级计算机班《电工原理》试卷A一、填空1. 完成下面的换算：5A =_________mA = ________µA. 4000µA = ________mA = _________A. ３.5kv = ________ v = ________mv 5000mv = _______v = _________µv 100Ω = _______ k Ω 5M Ω = ________K Ω = _______Ω. 2. 若在１0秒内通过某截面的电量为15库仑，则电流是---------安培、-----------毫安。

4.导体对流过它的电流呈现的----------叫电阻，用字母------表示 ，单位是--------。

电阻的大小与--------------、---------------和----------------都有关。

5.有一个电源测量其开路电压为10V ， 短路电流为1A ，问当外接10Ω的负载电阻时，则流过负载电阻的电流为_____________。

１１通过摩擦的方法使物体带电的过程叫做-------------------．１２电荷周围存在着一种特殊的物质叫做----------。

电荷间的相互作用就是通过----------来实现的.１3． 如果电场中各点的电场强度的大小及方向均相同，则这个电场叫做-----------------． １4．处于外电场中的的金属导体内的自由电荷在电场力作用下重新分布对外显示电性的现象叫做---------------．利用---------------的方法使物体带电的过程叫做感应起电． １5处于电场中的导体表面和内部不再有电荷移动的状态叫做-------------------------． １6利用空腔导体使空腔内不受外电场影响、空腔导体内的电场也无法影响外部空间的方法叫做----------------------。

电气专业技能考试题及答案一、单项选择题（每题2分，共40分）1. 电气工程中，三相电路的星形连接中，线电压与相电压的关系是（）。

A. 线电压是相电压的√3倍B. 线电压是相电压的1/√3倍C. 线电压等于相电压D. 线电压是相电压的2倍答案：A2. 在交流电路中，纯电阻电路的功率因数是（）。

A. 0B. 0.5C. 1D. -1答案：C3. 电气设备中，高压断路器的主要作用是（）。

A. 接通电路B. 切断电路C. 保护电路D. 测量电压答案：B4. 以下哪种继电器是用于过电流保护的（）。

A. 时间继电器B. 电压继电器C. 电流继电器D. 温度继电器答案：C5. 变压器的效率η定义为（）。

A. 有功功率与无功功率之比B. 有功功率与视在功率之比C. 输出功率与输入功率之比D. 无功功率与视在功率之比答案：C6. 在电气工程中，以下哪种设备用于测量电流（）。

A. 电压表B. 电流表C. 功率表D. 电阻表答案：B7. 电气设备中，避雷针的主要作用是（）。

B. 测量电流C. 保护设备免受雷击D. 调节电压答案：C8. 电气工程中，三相电路的三角形连接中，线电流与相电流的关系是（）。

A. 线电流是相电流的√3倍B. 线电流是相电流的1/√3倍C. 线电流等于相电流D. 线电流是相电流的2倍答案：C9. 电气设备中，熔断器的主要作用是（）。

A. 测量电压C. 过载保护D. 短路保护答案：D10. 在电气工程中，以下哪种设备用于测量电压（）。

A. 电压表B. 电流表C. 功率表D. 电阻表答案：A11. 电气设备中，电容器的主要作用是（）。

A. 储存电能B. 储存磁能C. 储存热能D. 储存机械能答案：A12. 电气工程中，以下哪种设备用于测量功率（）。

A. 电压表B. 电流表C. 功率表D. 电阻表答案：C13. 电气设备中，电感器的主要作用是（）。

A. 储存电能B. 储存磁能C. 储存热能D. 储存机械能答案：B14. 在电气工程中，以下哪种设备用于测量电阻（）。

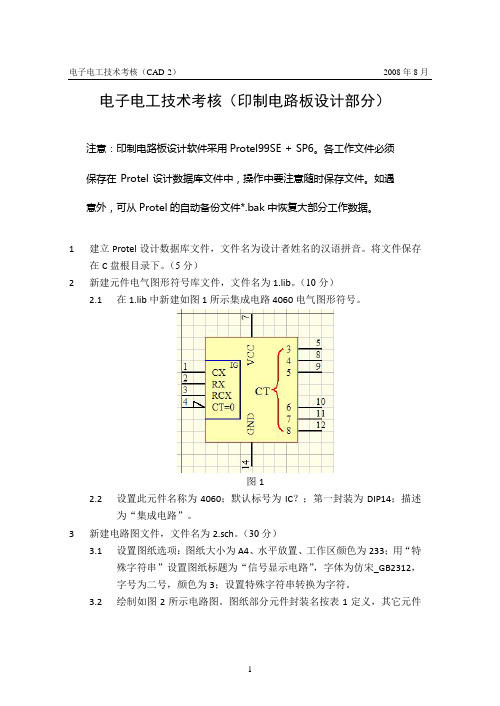

电子电工技术考核（印制电路板设计部分）注意：印制电路板设计软件采用Protel99SE + SP6。

各工作文件必须保存在Protel设计数据库文件中，操作中要注意随时保存文件。

如遇意外，可从Protel的自动备份文件*.bak中恢复大部分工作数据。

1建立Protel设计数据库文件，文件名为设计者姓名的汉语拼音。

将文件保存在C盘根目录下。

（5分）2新建元件电气图形符号库文件，文件名为1.lib。

（10分）2.1在1.lib中新建如图1所示集成电路4060电气图形符号。

图12.2设置此元件名称为4060；默认标号为IC？；第一封装为DIP14；描述为“集成电路”。

3新建电路图文件，文件名为2.sch。

（30分）3.1设置图纸选项：图纸大小为A4、水平放置、工作区颜色为233；用“特殊字符串”设置图纸标题为“信号显示电路”，字体为仿宋_GB2312，字号为二号，颜色为3；设置特殊字符串转换为字符。

3.2绘制如图2所示电路图。

图纸部分元件封装名按表1定义，其它元件的封装由设计者自行决定，但应符合实际情况。

表1：元件标号PCB封装D LEDC2、C3 RB.1/.2C1 RAD0.1CON4 SIP4图23.3对此电路图执行电气规则检查，各选项采用默认值。

保存报告，文件名为默认。

3.4生成此电路图元件清单，格式为电子表格，各选项均采用默认值。

保存报告，文件名为默认。

3.5生成此电路图的PCB网络，格式为Protel。

保存网络表，文件名为默认。

4新建PCB元件封装库文件，文件名为3.lib。

（10分）4.1按图3设计LED的PCB封装图，引脚间距100mil，外形轮廓直径200mil。

将此封装图命名为LED。

图3 图44.2按图4设计电解电容PCB封装图，引脚间距100mil，外形轮廓直径200mil。

将此封装图命名为RB.1/.2。

5新建PCB文件，文件名为4.PCB。

（10分）用PCB向导新建PCB文件。

考场工位号成绩装订线一、元器件识别、筛选、检测(15分准确清点和检查全套装配材料数量和质量,进行元器件的识别与检测,筛选确定元器件,检测过程中填写下表。

元器件识别及检测内容配分评分标准得分标称值(含误差测量值测量档位2分电阻器R11标称值(μf介质C6共4分电容器C9型号封装形式共4分集成电路U2U5标称值直流电阻电感L42分测量值(最大值测量值(最小值3分可变电阻W1二、电路板焊接(15分要求电子产品的焊点大小适中,无漏、假、虚、连焊,焊点光滑、圆润、干净,无毛刺;引脚加工尺寸及成形符合工艺要求;导线长度、剥头长度符合工艺要求,芯线完好,捻头镀锡。

三、电子产品装配(10分要求印制板插件位置正确,元器件极性正确,元器件、导线安装及字标方向均应符合工艺要求;接插件、紧固件安装可靠牢固,印制板安装对位;无烫伤和划伤处,整机清洁无污物。

四、电子电路的调试(40分在计算机D盘的参考材料目录下,有一个c文件和hex文件,分别例子程序和相应的目标文件。

1.实现硬件基本功能(15分l在单片机芯片中烧录程序。

在开机以后,按键S1,S2可以控制数码管数字的改变。

l程序预设接收当地调频电台信号,调节W1,使有天线时数码管小数点亮,无天线时数码管小数点不亮。

l调节W2,用示波器测试J4,使得波形无明显失真。

考场工位号成绩装订线3.编写程序,实现如下功能(25分l 根据计算机磁盘上材料提供的频率点,自编程序能够接收到当地一个调频电台的信号。

l 能够收到超过三个电台,并以按键升降进行选择,数码管显示。

l 能够自己搜寻并存储电台,总数达到三个。

l 自己搜寻并存储电台,并具备状态保存功能,即开机接收最后一次的电台,并存储超过四个电台。

l说明搜寻到的电台是不同的,以测量VT电压的记录为证明。

注:接收频率点参数在计算机参考文档中。

五、原理图与PCB 板图的设计(20分要求:1. 考生在D 盘根目录下建立一个文件夹。

文件夹名称为T+工位号。

八级电工考试题库及答案1. 单选题：在电气设备中，三相异步电动机的定子绕组接成星形时，线电压与相电压之间的关系是什么？A. 线电压是相电压的√3倍B. 线电压是相电压的2倍C. 线电压等于相电压D. 线电压是相电压的1/√3倍答案：A2. 判断题：在电气安装中，所有电气设备的金属外壳都必须接地。

正确错误答案：正确3. 多选题：下列哪些因素会影响电动机的效率？A. 负载大小B. 电动机的制造工艺C. 电源电压的波动D. 电动机的冷却条件答案：A、B、C、D4. 填空题：在电气工程中，电流的单位是安培（A），电压的单位是伏特（V），电阻的单位是欧姆（Ω）。

那么功率的单位是______。

答案：瓦特（W）5. 简答题：请简述三相四线制供电系统与三相三线制供电系统的主要区别。

答案：三相四线制供电系统包含三条相线和一条中性线，而三相三线制供电系统只有三条相线，没有中性线。

四线制系统可以提供220V和380V两种电压等级，适用于需要单相和三相电源的场合；三线制系统只能提供380V电压，适用于仅需要三相电源的场合。

6. 计算题：已知一个纯电阻电路中，电阻R=10Ω，通过电阻的电流I=5A，请计算该电路的功率消耗。

答案：P=I²R=5²×10=250W7. 案例分析题：某工厂的一台三相异步电动机在运行过程中出现异常振动，初步判断可能是转子不平衡所致。

请分析可能的原因，并提出相应的解决方案。

答案：可能的原因包括转子铁芯松动、轴承磨损或损坏、定子绕组不对称等。

解决方案包括：检查并紧固转子铁芯，更换损坏的轴承，重新绕制或调整定子绕组以保证三相平衡。

8. 论述题：论述电气设备接地的重要性及其在安全用电中的作用。

答案：电气设备接地是防止电气设备外壳带电，保护人身安全的重要措施。

当电气设备发生故障时，接地可以迅速将故障电流导入大地，避免设备外壳带电，减少触电事故的发生。

同时，接地还可以减少电磁干扰，提高电气系统的稳定性和可靠性。
