电磁阀原理电磁阀是一种利用电磁原理控制液体或气体流动的装置，广泛应用于工业自动化控制系统中。
它通过电磁力的作用，实现对流体的开关控制，具有结构简单、可靠性高、响应速度快等优点。
下面将从电磁阀的工作原理、结构组成、应用领域等方面进行介绍。
首先，电磁阀的工作原理是利用电磁铁产生的磁场来控制阀芯的开关状态。
当电磁铁通电时，产生磁场使得阀芯吸合，流体通路打开；当电磁铁断电时，磁场消失，阀芯复位，流体通路关闭。
这种通过控制电磁铁通断电来实现对流体流动的方式，就是电磁阀的基本工作原理。
其次，电磁阀的结构组成包括电磁铁、阀芯、阀体、密封件等部分。
电磁铁是电磁阀的核心部件，通电时产生磁场，控制阀芯的开关状态；阀芯是流体通路的控制元件，通过受电磁力的作用实现开关控制；阀体是支撑阀芯的壳体，具有流体进出口和通路结构；密封件是保证阀体内外流体不泄漏的关键部件。
这些部件共同协作，实现了电磁阀的正常工作。
此外，电磁阀广泛应用于液压系统、气动系统、制冷空调系统等领域。
在液压系统中，电磁阀用于控制液压油路的开关，实现液压缸的伸缩和液压马达的转向；在气动系统中，电磁阀用于控制气压气路的开关，实现气动缸的运动和气动执行元件的控制；在制冷空调系统中，电磁阀用于控制制冷剂的流动，实现制冷循环的正常运行。
可以说，电磁阀在工业自动化控制系统中发挥着不可替代的作用。
综上所述，电磁阀是利用电磁原理控制流体流动的装置，其工作原理简单清晰，结构组成合理完善，应用领域广泛多样。
它在工业自动化控制系统中具有重要地位，对于提高生产效率、保障设备安全具有重要意义。
希望本文的介绍能够帮助大家更好地理解电磁阀的原理和应用。

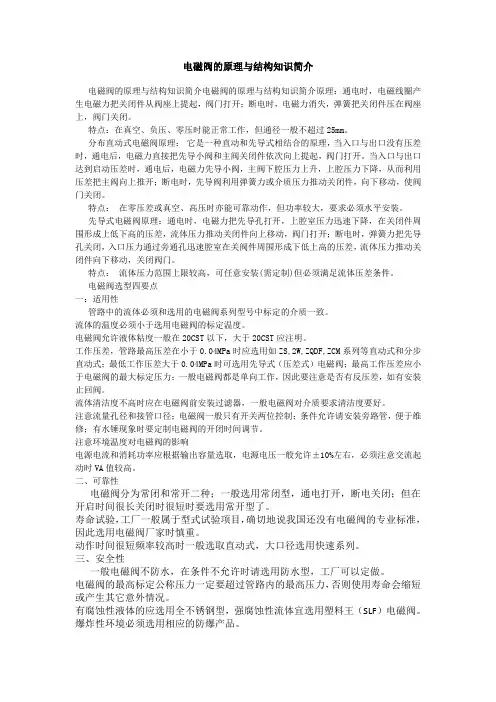

电磁阀的原理与结构知识简介电磁阀的原理与结构知识简介电磁阀的原理与结构知识简介原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
电磁阀选型四要点一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。

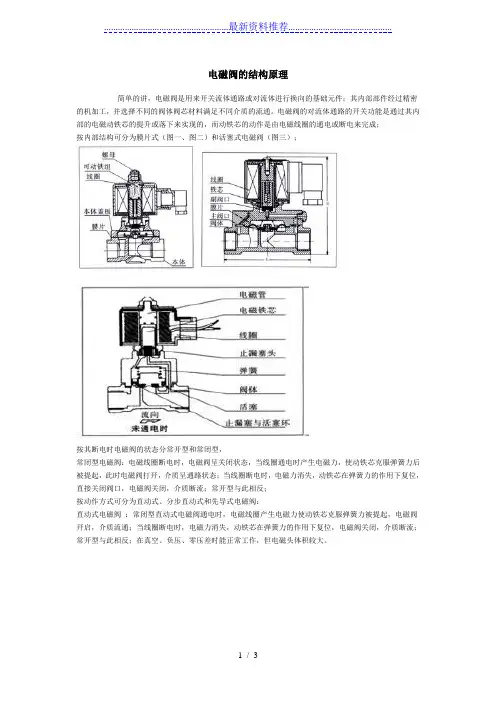

电磁阀的结构原理简单的讲，电磁阀是用来开关流体通路或对流体进行换向的基础元件；其内部部件经过精密的机加工，并选择不同的阀体阀芯材料满足不同介质的流通。
电磁阀的对流体通路的开关功能是通过其内部的电磁动铁芯的提升或落下来实现的，而动铁芯的动作是由电磁线圈的通电或断电来完成；按内部结构可分为膜片式（图一、图二）和活塞式电磁阀（图三）；按其断电时电磁阀的状态分常开型和常闭型，常闭型电磁阀：电磁线圈断电时，电磁阀呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力后被提起，此时电磁阀打开，介质呈通路状态；当线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，电磁阀关闭，介质断流；常开型与此相反；按动作方式可分为直动式、分步直动式和先导式电磁阀：直动式电磁阀：常闭型直动式电磁阀通电时，电磁线圈产生电磁力使动铁芯克服弹簧力被提起，电磁阀开启，介质流通；当线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，电磁阀关闭，介质断流；常开型与此相反；在真空、负压、零压差时能正常工作，但电磁头体积较大。
分步直动式（反冲式）：采用一次开阀和两次开阀连在一体，常闭型电磁阀线圈通电时，电磁力先将导阀打开，导阀设在主阀口上，此时主阀上腔的压力通过导阀口卸荷，主阀下腔压力大于上腔压力，在利用压力差和电磁力的共同作用下使主阀芯向上运动，电磁阀打开，介质流通；线圈断电时，电磁力消失，在动铁芯的自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀上腔，使上腔压力升高，在弹簧力和压力的作用下关闭主阀，介质断流。
常开型与此相反；在零压差或高压时可靠工作，但功率及体积较大；先导式电磁阀：由导阀和主阀芯连着形成通道，常闭型电磁阀电磁先驱通电时，产生的电磁力使导阀打开，介质流向出口，主阀上腔压力迅速下降，在主阀上下腔内形成压差克服弹簧力而随之向上运动，主阀开启，介质流通，电磁阀开启；线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，关闭导阀，介质从平衡孔中流入，主阀芯上腔压力增大，并在弹簧力的作用下向下运动，关闭主阀，介质断流，电磁阀关闭。
电磁阀的原理和结构知识膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一...追朔电磁阀的进展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区分又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能牢靠动作，但功率较大，要求必需水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必需满意流体压差条件。
膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
