电磁阀基本原理、过程控制电磁阀和附件

电磁阀工作原理电磁阀是一种常用的控制元件，它通过电磁力的作用来控制流体的通断。

它广泛应用于工业自动化领域，如液压系统、气动系统、供水系统等。

一、电磁阀的基本结构电磁阀由电磁铁和阀体两部份组成。

电磁铁由线圈、铁芯和阀芯组成。

阀体包括阀座、阀体和阀盖。

当电磁铁通电时，电磁铁产生磁场，磁场作用于阀芯，使阀芯与阀座分离或者接触，从而控制流体的通断。

二、电磁阀的工作原理1. 电磁铁通电时，线圈中产生磁场，磁场作用于铁芯，使铁芯受到吸力，向上运动。

2. 铁芯上的阀芯随之上升，与阀座分离，流体从阀座中通过。

3. 当电磁铁断电时，磁场消失，铁芯失去吸力，由于弹簧的作用，阀芯下降与阀座接触，流体住手通过。

三、电磁阀的工作过程1. 电磁阀的初始状态是关闭状态。

当控制电压加到电磁铁上时，电磁铁通电，产生磁场。

2. 磁场作用于铁芯，使铁芯上升，阀芯与阀座分离，流体开始通过。

3. 当控制电压断开时，电磁铁断电，磁场消失，铁芯失去吸力，阀芯由于弹簧的作用下降，与阀座接触，流体住手通过。

四、电磁阀的特点和应用1. 电磁阀具有快速开关速度、可靠性高、工作稳定等特点。

2. 电磁阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、供水系统、蒸汽系统等。

3. 电磁阀还可以根据需要选择不同的材质和密封材料，以适应不同的工作环境和介质。

五、电磁阀的分类1. 按结构形式分类：- 直动式电磁阀：阀芯与阀座直接连接，通过电磁力的作用控制流体的通断。

- 导向式电磁阀：阀芯通过导向阀来控制流体的通断。

- 悬挂式电磁阀：阀芯悬浮在流体中，通过电磁力的作用控制流体的通断。

2. 按控制方式分类：- 通断型电磁阀：通过电磁力的作用控制流体的通断。

- 比例型电磁阀：通过控制电磁铁的电流大小来控制流体的流量。

- 方向型电磁阀：通过控制电磁铁的通电方式来控制流体的流向。

六、电磁阀的选型和安装注意事项1. 根据工作压力、工作介质、工作温度等参数选择合适的电磁阀型号。

电磁阀工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。

它通过电磁力的作用来控制流体（液体或气体）的流动，实现开关、调节和分配等功能。

本文将详细介绍电磁阀的工作原理及其组成部分。

一、电磁阀的组成部分电磁阀主要由以下几个部分组成：1.线圈：电磁阀的核心部分，通过电流的通断来产生电磁力，控制阀门的开关。

2.阀体：电磁阀的外壳，通常由金属材料制成，具有较高的耐压能力和密封性能。

3.阀芯：位于阀体内部，由弹簧和密封件组成，通过电磁力的作用来控制流体的流动。

4.导向部件：用于引导阀芯的运动轨迹，保证阀芯的稳定和准确的位置。

5.密封件：位于阀体和阀芯之间，起到密封作用，防止流体泄漏。

二、电磁阀的工作原理电磁阀的工作原理可以简单概括为“电流控制磁力，磁力控制阀门”。

下面将详细介绍电磁阀的工作过程：1.无电流状态下：当电磁阀未通电时，线圈中没有电流通过，此时阀芯由弹簧压力将阀门关闭，流体无法通过。

2.通电状态下：当电磁阀通电时，电流通过线圈，产生磁场。

根据右手定则，线圈中的磁场会产生一个方向垂直于磁场的力，称为洛伦兹力。

洛伦兹力会使阀芯受到吸引，克服弹簧力，使阀门打开，流体开始流动。

3.断电状态下：当电磁阀断电时，线圈中的电流停止，磁场消失，洛伦兹力消失。

此时，弹簧力重新压迫阀芯，将阀门关闭，流体停止流动。

通过上述过程，电磁阀可以实现对流体的开关控制。

通电时，阀门打开，流体通过；断电时，阀门关闭，流体停止流动。

这种开关控制可以实现对流体的启闭、分配和调节等功能。

三、电磁阀的应用领域电磁阀广泛应用于各个领域，下面列举几个常见的应用场景：1.工业自动化：电磁阀在工业自动化系统中起到重要的作用，用于控制气体和液体的流动，实现自动化生产线的启闭、分配和调节等功能。

2.液压系统：电磁阀在液压系统中被广泛应用，用于控制液压油的流动，实现液压元件的启闭和调节。

3.空调与制冷设备：电磁阀在空调与制冷设备中用于控制制冷剂的流动，实现制冷循环的启闭和调节。

电磁阀工作原理电磁阀是一种常用的控制元件，用于控制液体或气体的流动。

它通过电磁力的作用来控制阀门的开关，从而实现流体的控制。

电磁阀由电磁铁和阀体两部分组成。

电磁铁包括线圈、铁芯和阀门，阀体包括阀座、阀门和密封件。

电磁阀的工作原理如下：1. 基本结构电磁阀的基本结构包括线圈、铁芯、阀门、阀座和密封件。

线圈通过通电产生磁场，磁场作用于铁芯，使其产生吸引力或推力，从而控制阀门的开关。

2. 工作过程当电磁阀通电时，线圈中的电流产生磁场，磁场作用于铁芯，使其产生磁力。

磁力作用于阀门，使阀门关闭或打开。

当线圈断电时，磁场消失，阀门恢复原来的状态。

3. 工作原理电磁阀的工作原理主要依靠电磁铁的磁力作用。

当电流通过线圈时，线圈产生磁场，磁场作用于铁芯，使其产生磁力。

磁力作用于阀门，使阀门关闭或打开。

当线圈断电时，磁场消失，阀门恢复原来的状态。

4. 工作方式电磁阀可以分为直动式和导向式两种工作方式。

直动式电磁阀的阀门直接受到电磁力的作用，开关速度快；导向式电磁阀通过导向阀来控制阀门的开关，开关速度相对较慢。

5. 应用领域电磁阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、液位控制系统等。

它们可以控制液体或气体的流动，实现自动化控制。

6. 特点和优势电磁阀具有体积小、重量轻、结构简单、可靠性高、使用寿命长等特点。

它们能够快速响应，具有良好的控制性能，适用于各种复杂的工况环境。

7. 注意事项在使用电磁阀时，需要注意以下几点：- 选择合适的电磁阀型号和规格，根据实际需求确定工作压力、流量和介质等参数。

- 定期检查电磁阀的工作状态，确保其正常运行。

- 避免电磁阀过载使用，以免损坏线圈或其他部件。

- 注意电磁阀的维护保养，及时更换损坏的密封件或其他零部件。

总结：电磁阀是一种常用的控制元件，通过电磁力的作用来控制阀门的开关，实现液体或气体的流动控制。

它的工作原理主要依靠电磁铁的磁力作用，通过通电和断电来控制阀门的开关。

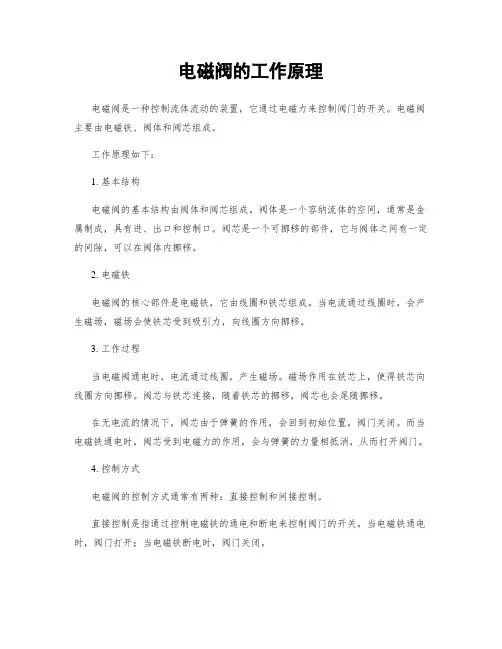

电磁阀的工作原理电磁阀是一种控制流体流动的装置，它通过电磁力来控制阀门的开关。

电磁阀主要由电磁铁、阀体和阀芯组成。

工作原理如下：1. 基本结构电磁阀的基本结构由阀体和阀芯组成。

阀体是一个容纳流体的空间，通常是金属制成，具有进、出口和控制口。

阀芯是一个可挪移的部件，它与阀体之间有一定的间隙，可以在阀体内挪移。

2. 电磁铁电磁阀的核心部件是电磁铁，它由线圈和铁芯组成。

当电流通过线圈时，会产生磁场，磁场会使铁芯受到吸引力，向线圈方向挪移。

3. 工作过程当电磁阀通电时，电流通过线圈，产生磁场。

磁场作用在铁芯上，使得铁芯向线圈方向挪移。

阀芯与铁芯连接，随着铁芯的挪移，阀芯也会尾随挪移。

在无电流的情况下，阀芯由于弹簧的作用，会回到初始位置，阀门关闭。

而当电磁铁通电时，阀芯受到电磁力的作用，会与弹簧的力量相抵消，从而打开阀门。

4. 控制方式电磁阀的控制方式通常有两种：直接控制和间接控制。

直接控制是指通过控制电磁铁的通电和断电来控制阀门的开关。

当电磁铁通电时，阀门打开；当电磁铁断电时，阀门关闭。

间接控制是指通过控制电磁铁的通电和断电来控制其他部件，进而控制阀门的开关。

例如，通过控制电磁铁的通电和断电来改变阀门的进口和出口的流体通道，从而实现阀门的开关。

5. 应用领域电磁阀广泛应用于工业自动化控制系统中，用于控制气体、液体、蒸汽等流体的流动。

例如，用于控制液压系统中的液体流动，用于控制气动系统中的气体流动，用于控制汽车发动机的燃油喷射等。

总结：电磁阀是一种通过电磁力来控制阀门开关的装置。

它的工作原理是通过电磁铁产生的磁场来控制阀芯的挪移，从而实现阀门的开关。

电磁阀的控制方式有直接控制和间接控制两种，应用领域广泛，常用于工业自动化控制系统中的流体控制。

概述
电磁阀在电厂中的应用 大致可以分为三类:
➢ 作为全开全关二位式电动执行器直接应用于工艺系统中,利 用二位二通型电磁阀切断作用原理,常应用于小口径、低压 力管道上，如喷水减温阀等。这类电磁阀在电厂中应用很 少。
➢ 作为气动阀门重要附件应用于各类气动执行机构上。 ➢ 作为各类换向阀应用于汽轮机电液控制系统或油站上，如
特点： 流体压力范围上限较高，可任意安装（需定制）但必须 满足流体压差条件。
概述
按照阀体气路结构可以分为2位2通，2位3通，2位4通， 2位5通、3位4通等。
电磁阀的工作状态数称为“位”，如通常所见的二位式电磁阀， 即指阀芯有两个位置可控，对应气路开和关两种通断状态。电磁阀与 管路的接口数称为“通”，常见的有2通、3通、4通、5通等。二通 电磁阀与三通电磁阀结构上的区别，只是三通电磁阀有排气口而前者 没有。四通电磁阀和五通电磁阀功能一样，前者有一个排气口而后者 有两个。二通电磁阀没 有排气口,只能起切断作用，使流体介质停止 流通，所以可以直接应用在工艺系统中。而多通电磁阀则可用来改变 介质流通方向。多应用在各类执行机构上。
➢ 分步直动式电磁阀： 原理： 它是一种直动和先导式相结合的原理，当入口与出口没
有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提 起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导 小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上
概述
推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动 ，使阀门关闭。
工作原理
➢ 二位三通直动型电磁阀
如图所示为二位三通常闭直动 型电磁阀结构剖面图,当线圈通电 时,静铁芯产生电磁力,阀芯受电磁 力作用向上移动,密封塞抬起,使1-2 接通,同时2-3断开.电磁阀处于进气 状态,控制气缸动作.当电磁阀断电 时,阀芯靠弹簧力的作用恢复原位, 即1-2断开,2-3通,电磁阀处于排气状态.

电磁阀的工作原理（二）引言概述：本文将继续探讨电磁阀的工作原理。

电磁阀是一种控制流体流动的装置，电磁阀的工作原理基于电磁力的作用。

本文将从电磁阀的工作原理、结构组成、工作过程、控制方式和应用领域等方面进行详细解析。

正文：一、电磁阀的工作原理1.1 磁场的生成：通过通电产生的磁场，使得磁铁吸附在线圈上，同时改变阀体内部的磁场分布。

1.2 磁力的作用：电磁力使得阀体内的部件产生位移，从而改变阀门的开启或关闭状态。

1.3 电磁阀的动力来源：电磁铁的吸引力和弹簧的力量共同作用，使得阀门实现开关动作。

1.4 电磁阀的反馈信号：通过电磁阀内部的位移传感器，将阀门状态的变化反馈给控制系统，实现对阀门的精准控制。

1.5 对流体流动的控制：通过控制电磁阀的开关状态，实现对流体的开启、关闭、调节和分配。

二、电磁阀的结构组成2.1 电磁铁：包括线圈、铁芯和阀体等部分，是电磁阀工作的核心组成部分。

2.2 弹簧：用于提供恢复力，保证阀门在断电时能够迅速关闭，同时在通电时提供反向作用力。

2.3 阀体：通常由铜、铁等材料加工而成，具有良好的密封性能，能够承受较高的压力。

2.4 密封件：用于保证阀门的密封性能，防止流体泄漏，常用的材料包括橡胶和聚四氟乙烯等。

2.5 位移传感器：用于检测阀门的开启或关闭状态，并将反馈信号传输给控制系统。

三、电磁阀的工作过程3.1 通电阶段：当电磁铁通电时，磁铁产生磁场吸附阀体，同时磁场改变阀体内部磁场分布。

3.2 阀门开启：磁铁的吸引力克服弹簧力，使阀门打开，流体得以通过。

3.3 阀门关闭：当电磁铁断电时，阀门由于弹簧力的作用迅速关闭，停止流体流动。

3.4 反馈信号传输：位移传感器检测到阀门状态变化后，将反馈信号传输给控制系统，实现对阀门的闭环控制。

3.5 循环工作：电磁阀根据控制系统的指令，循环进行开启和关闭，以实现流体的控制。

四、电磁阀的控制方式4.1 电磁阀的手动控制：通过手动操作开关来控制电磁阀的开启和关闭。

电磁阀工作原理电磁阀是一种通过电磁力控制流体流动的装置。

它由电磁铁和阀体两部份组成。

电磁铁是电磁阀的核心部件，它通过电流产生的磁场来控制阀体的开启和关闭。

电磁阀广泛应用于工业控制系统中，如自动化设备、机械设备、液压系统等。

电磁阀的工作原理可以分为两个过程：电磁铁激磁和阀门控制。

1. 电磁铁激磁过程：当电磁阀通电时，电流通过线圈产生磁场。

电磁铁的线圈通常由绝缘电线绕成，绝缘电线上的电流在通电时会形成一个环绕线圈的磁场。

这个磁场的大小和方向由电流的大小和方向决定。

磁场的产生使得电磁阀的铁芯成为一个暂时磁体，产生吸引力或者排斥力。

2. 阀门控制过程：电磁铁的磁场会对阀门产生作用力，使得阀门的开启和关闭发生变化。

阀体通常由阀座和阀芯组成。

当电磁铁激磁时，产生的磁场会吸引或者排斥阀芯，使阀芯与阀座之间的密封面分离或者接触，从而控制流体的通断。

具体来说，当电磁铁激磁时，阀芯会被磁场吸引，与阀座分离，从而打开阀门，流体可以通过阀门流动。

当电磁铁断电时，磁场消失，阀芯由于自身重力或者弹簧的作用回到初始位置，与阀座接触，阀门关闭，流体住手流动。

电磁阀的工作原理可以通过控制电磁铁的通断来实现对流体的控制。

通常，电磁阀的控制信号来自于控制系统中的传感器或者开关，根据需要控制电磁铁的通电和断电，从而实现对流体的开启和关闭。

电磁阀的工作原理使其具有以下特点和优势：1. 快速响应：电磁阀的开启和关闭速度很快，可以满足对流体流动的快速控制需求。

2. 可靠性高：电磁阀的结构简单、工作可靠，通常寿命较长。

3. 控制精度高：电磁阀可以通过调节电磁铁的通断时间和频率来实现对流体流量的精确控制。

4. 体积小、分量轻：电磁阀的体积和分量相对较小，便于安装和布置。

5. 可远程控制：电磁阀可以与控制系统相连，实现远程控制，方便操作和监控。

总结起来，电磁阀的工作原理是通过电磁铁产生的磁场控制阀门的开启和关闭，从而实现对流体流动的控制。

电磁阀具有快速响应、高可靠性、高控制精度、小体积和可远程控制等优点，在工业控制系统中得到广泛应用。

电磁阀的工作原理及应用电磁阀作为一种常见的控制元件，在自动化控制系统中起到了至关重要的作用。

它可以通过控制电磁铁的开关状态，来控制流体介质的通断或者流量大小。

本文将从电磁阀的工作原理和应用两个方面，来阐述电磁阀的基本知识。

1. 电磁阀的工作原理电磁阀是指利用电磁作用控制管道、气路、液流量传输的一种基本自动化控制元件。

它主要由铁芯、线圈、阀体和密封件组成。

当通电时，线圈内产生磁场，使铁芯受到磁力作用，向上运动，带动阀体上的密封件开启或关闭通路，从而控制流体的通断或者流速。

简单来说，电磁阀的工作过程就是：电源通电，线圈内产生磁场，磁场作用于铁芯上，铁芯运动带动阀门进行通断动作。

具体的工作过程可以分为以下几个步骤：（1）初始状态下，电磁阀的阀门关闭，流体无法通过。

（2）通电后，线圈内形成一个磁场，磁场会吸引铁芯向上运动。

（3）铁芯运动带动阀体移动，开启阀门。

（4）电源断电后，线圈内的磁场消失，铁芯及阀体恢复原始状态，阀门关闭。

2. 电磁阀的应用电磁阀广泛应用于机械、建筑、化工、石油、医药、食品、制药等各个领域。

其应用范围主要包括以下几个方面：（1）工业领域电磁阀广泛应用于石油化工、电力、钢铁、冶金、造纸等诸多领域。

在这些行业中，电磁阀主要用来控制流体介质的通断、流速和方向，从而实现自动化生产。

（2）环保领域电磁阀在环保领域也有着广泛应用。

例如电磁阀在废水处理中的应用，可以通过控制水流量和方向，来实现废水的收集和排放。

（3）医疗领域在医疗领域，电磁阀也有着重要的应用。

例如在医院的呼吸机上，电磁阀就可以通过控制氧气和空气的混合比例，调节患者的呼吸。

（4）交通运输领域除此之外，电磁阀还广泛应用于交通运输领域。

例如汽车制造中，电磁阀主要用来控制发动机的正可逆转、变速器的换挡等动作。

综上所述，电磁阀是一种基本的控制元件，在自动化控制系统中扮演着重要的角色。

了解电磁阀的工作原理和应用，对于我们进行自动化控制工作非常有帮助。

电磁阀工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。

它通过电磁力的作用，控制液体或气体的流动，实现开关的控制功能。

本文将详细介绍电磁阀的工作原理及其组成部分。

一、电磁阀的工作原理电磁阀的工作原理基于电磁力的作用。

当通过电磁线圈通电时，产生的磁场会使得磁芯受到吸引力，从而改变阀门的位置，使液体或气体流动通路打开或关闭。

具体来说，电磁阀由电磁线圈、磁芯、阀门和密封元件等组成。

1. 电磁线圈：电磁线圈是电磁阀的核心部件，它由导线绕制而成。

当通电时，电流通过导线产生磁场，从而产生电磁力。

2. 磁芯：磁芯是电磁阀的动作部件，通常由铁制成。

当电磁线圈通电时，磁芯会受到电磁力的作用，从而改变阀门的位置。

3. 阀门：阀门是电磁阀的关键部件，它负责控制液体或气体的流动。

当磁芯受到电磁力的作用时，阀门会打开或关闭，从而实现流动通路的切换。

4. 密封元件：密封元件用于保证电磁阀的密封性能。

它通常由橡胶或其他弹性材料制成，能够有效防止液体或气体的泄漏。

二、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段：通电阶段和断电阶段。

1. 通电阶段：当电磁线圈通电时，产生的磁场会使得磁芯受到吸引力，向阀门施加力。

当施加的力大于阀门的弹簧力或流体压力时，阀门会打开，液体或气体开始流动。

此时，电磁阀处于通电状态。

2. 断电阶段：当电磁线圈断电时，磁场消失，磁芯失去吸引力。

此时，阀门由于弹簧力或流体压力的作用，会闭合，流动通路被切断。

此时，电磁阀处于断电状态。

电磁阀的工作过程是通过通电和断电来实现的，通过控制电磁线圈的通断来控制阀门的开关状态，从而实现液体或气体流动的控制。

三、电磁阀的应用领域电磁阀广泛应用于工业自动化领域，涉及到许多行业和领域。

以下是一些常见的应用领域：1. 液压系统：电磁阀在液压系统中起到控制液体流动的作用，常见于液压机械、液压顶升装置等设备中。

2. 气动系统：电磁阀在气动系统中用于控制气体的流动，常见于气动工具、气动传动装置等设备中。

电磁阀的工作原理电磁阀是一种控制液体或气体流动的装置，它通过电磁力的作用来控制阀门的开启和关闭。

电磁阀广泛应用于工业自动化领域，如流体控制、液位控制、压力控制等。

一、电磁阀的构成电磁阀主要由阀体、阀芯、电磁线圈和弹簧等部分组成。

1. 阀体：阀体是电磁阀的主要部分，通常由金属材料制成，具有良好的密封性能和耐腐蚀性能。

2. 阀芯：阀芯是电磁阀的关键部件，它通过电磁力的作用来控制阀门的开启和关闭。

阀芯通常由磁性材料制成，具有良好的导磁性能。

3. 电磁线圈：电磁线圈是电磁阀的能源部分，通过施加电流来产生磁场，进而产生电磁力，控制阀芯的运动。

4. 弹簧：弹簧用于控制阀芯的复位，当电磁线圈断电时，弹簧会使阀芯返回初始位置，关闭阀门。

二、电磁阀的工作原理可以分为两个步骤：吸合和释放。

1. 吸合：当电磁线圈通电时，产生的磁场会吸引阀芯，使阀芯向阀体方向移动。

阀芯与阀体之间的密封面断开，液体或气体可以通过阀体流动。

2. 释放：当电磁线圈断电时，磁场消失，阀芯由于弹簧的作用返回初始位置，与阀体之间的密封面再次闭合，阀门关闭，液体或气体停止流动。

三、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段：开启阶段和关闭阶段。

1. 开启阶段：当电磁线圈通电时，电磁线圈产生的磁场吸引阀芯，使阀芯与阀体之间的密封面断开。

液体或气体可以通过阀体流动，实现开启状态。

2. 关闭阶段：当电磁线圈断电时，磁场消失，阀芯由于弹簧的作用返回初始位置，与阀体之间的密封面再次闭合。

液体或气体停止流动，实现关闭状态。

四、电磁阀的应用领域电磁阀广泛应用于各个领域，如工业自动化、环境保护、医疗设备等。

1. 工业自动化：电磁阀在工业自动化领域中用于控制液体或气体的流动，实现流体控制、液位控制、压力控制等功能。

2. 环境保护：电磁阀在环境保护领域中用于控制废气排放、污水处理等，起到重要的作用。

3. 医疗设备：电磁阀在医疗设备中用于控制气体的流动，如呼吸机、输液泵等。

电磁阀的工作原理电磁阀是一种常用的自动控制元件，广泛应用于各种工业领域。

它通过电磁力的作用来控制介质的通断，实现流体的控制和调节。

本文将详细介绍电磁阀的工作原理及其相关知识。

一、电磁阀的基本结构电磁阀由电磁激励系统和阀体组成。

电磁激励系统包括线圈、铁芯和阀门。

阀体由阀座、阀芯和弹簧组成。

1. 线圈：线圈是电磁阀的核心部件，它是由导线绕成的线圈，通常采用绝缘包覆。

线圈的作用是产生磁场，通过磁场的变化来控制阀门的开关。

2. 铁芯：铁芯是线圈的磁路，通常由铁材制成。

它起到集中磁场、增强磁力的作用，使得电磁阀能够产生足够的力量来控制阀门。

3. 阀门：阀门是电磁阀的关键部件，它由阀座和阀芯组成。

阀座是固定在阀体上的零件，用于密封介质的流动通道。

阀芯是可移动的零件，通过电磁力的作用来控制阀门的开关。

4. 弹簧：弹簧是阀芯的辅助装置，它的作用是使阀芯在无电磁力作用时保持闭合状态，以确保阀门的密封性能。

二、电磁阀的工作原理电磁阀的工作原理是基于电磁力的作用。

当通电时，电流通过线圈，产生磁场。

磁场使得铁芯磁化，产生磁力。

这个磁力将阀芯吸引到阀座上，使得阀门关闭。

当断电时，磁场消失，阀芯受到弹簧的作用，回到原来的位置，阀门打开。

具体的工作过程如下：1. 通电状态下：当电流通过线圈时，线圈产生磁场，磁场使得铁芯磁化，产生磁力。

这个磁力将阀芯吸引到阀座上，使得阀门关闭。

此时，介质无法通过阀门流动。

2. 断电状态下：当断开电源时，线圈不再通电，磁场消失。

此时，阀芯受到弹簧的作用，回到原来的位置，阀门打开。

介质可以通过阀门流动。

通过控制电源的通断，可以实现电磁阀的开关控制。

当需要控制介质的通断时，只需控制电源的通断状态即可。

三、电磁阀的特点与应用1. 特点：- 快速响应：电磁阀的开关动作快速，响应时间短，能够实现快速的介质控制。

- 可靠性高：电磁阀采用机电一体化设计，结构简单，故障率低，使用寿命长。

- 节能环保：电磁阀的开关控制能够准确控制介质的流量，实现节能环保的目的。

电磁阀工作原理及控制电路设计
电磁阀是一种常见的控制元件，常用于管道上的流体控制。

其工作原理是利用电
磁力控制流体的开关，从而实现流体的通断。

具体工作过程如下：
1. 电磁阀由主体、线圈和阀芯组成。

主体是外部固定的金属零件，通常由铜、铝
或不锈钢制成。

线圈是用绝缘导线绕成的线圈，能够产生磁场。

阀芯是铁芯，当
线圈通电时能够受到电磁力的作用。

2. 当不通电时，阀芯处于关闭状态，流体无法通过阀门。

此时，弹簧压力将阀芯
推向关闭位置，并将密封圈与阀门密封面紧密贴合，防止流体泄漏。

3. 当线圈通电时，产生的磁场作用于阀芯，产生电磁力将阀芯从关闭位置推向打
开位置。

弹簧压力减小，阀门打开，流体得以通过。

4. 当线圈再次断电时，阀芯受到弹簧力的作用，回到关闭位置，阀门关闭。

设计电磁阀的控制电路一般包括以下几个部分：
1. 电源部分：为线圈提供工作电源，通常选择DC或AC电源。

需要根据具体应
用选择合适的电源供电。

2. 控制信号部分：根据系统的需求，选择合适的开关信号来控制电磁阀的开关。

可以使用按钮、开关、传感器等。

3. 保护部分：添加保护电路，例如过流保护电路、过压保护电路等，以保护电磁
阀的安全可靠运行。

4. 驱动电路部分：根据电磁阀的线圈特性，设计合适的驱动电路。

例如，可以使
用继电器、MOSFET或三极管等来驱动线圈。

5. 信号处理部分：根据需要添加信号处理电路，例如放大、滤波、计时等。

需要根据具体应用情况和要求来设计电磁阀的控制电路，确保其可靠性和稳定性。

电磁阀的工作原理电磁阀的工作原理：电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。

它通过电磁力的作用来控制液体或气体的流动。

下面将详细介绍电磁阀的工作原理。

1. 结构组成：电磁阀主要由电磁铁、阀体、阀芯和弹簧等组成。

其中，电磁铁是电磁阀的核心部件，通过电流的通断来产生电磁力，控制阀芯的开闭。

2. 工作原理：当电磁铁通电时，电流通过线圈产生磁场，磁场使得阀芯受到吸引力，与阀座紧密贴合，阀门关闭；当电磁铁断电时，磁场消失，阀芯受到弹簧力的作用，与阀座分离，阀门打开。

通过控制电磁铁的通断，可以实现对阀门的远程控制。

3. 工作过程：当电磁阀处于关闭状态时，电磁铁不通电，阀芯受到弹簧的压力，与阀座紧密贴合，阻止液体或气体的流动。

当需要开启电磁阀时，通过控制电磁铁通电，产生磁场，阀芯受到吸引力，与阀座分离，液体或气体得以流动。

当需要关闭电磁阀时，断开电磁铁的电源，磁场消失，阀芯受到弹簧力的作用，与阀座再次贴合，阻止流体的进出。

4. 控制方式：电磁阀可以通过直流或交流电源进行控制。

直流电磁阀通常使用脉冲信号控制，通过改变脉冲信号的频率和占空比来调节阀门的开闭程度。

交流电磁阀则通过改变电源的相位来实现阀门的控制。

5. 应用领域：电磁阀广泛应用于工业自动化系统中，如液压系统、气动系统、供水系统、供气系统等。

在工业生产中，电磁阀常用于控制液体或气体的流动、调节压力、实现自动化控制等功能。

总结：电磁阀是一种通过电磁力来控制液体或气体流动的控制元件。

它由电磁铁、阀体、阀芯和弹簧等组成，通过控制电磁铁的通断来实现阀门的开闭。

电磁阀具有结构简单、可靠性高、响应速度快等优点，广泛应用于工业自动化系统中。

通过了解电磁阀的工作原理，我们可以更好地理解其在工业控制中的应用。

电磁阀工作原理纵观国内外电磁阀,到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀.一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开;断电时,电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭.(常开型与此相反）特点：在真空、负压、零压差时能正常工作,DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10—4 Mpa真空.二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。

三、先导式电磁阀原理：通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭.特点：体积小,功率低，但介质压差范围受限,必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控:开-关,三通是有三个通道通气，一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图.两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开—关，五通是有五个通道通气，其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔（提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装＠_＠)。

电磁阀的工作原理电磁阀是一种常用的控制元件，广泛应用于各个领域，如工业自动化、液压传动、气动系统以及给排水系统等。

它通过电磁力来控制流体介质的开关和调节，具有结构简单、灵敏可靠、可远程控制等优点。

下面将详细介绍电磁阀的工作原理。

电磁阀主要由铁芯、线圈、阀体和阀芯组成。

当电磁阀工作时，通电线圈会产生一个磁场，使得铁芯受到磁吸力，同时也会改变阀体和阀芯之间的磁场分布情况。

在无流体压力的情况下，阀芯会被磁力吸引到阀座上，从而关闭流体通道；当线圈断电时，铁芯失去磁力，阀芯受到外力的作用，流体通过阀芯与阀座的缝隙，打开流体通道。

电磁阀的工作原理可以归结为三个过程：吸合过程、保持过程和释放过程。

首先是吸合过程。

通电后，电磁阀线圈产生磁场，将铁芯吸引到线圈中心。

铁芯的吸合动作会带动阀芯，使其与阀座贴合，从而关闭了流体通道。

在吸合过程中，阀芯的贴合情况决定了流体通道的严密性。

接下来是保持过程。

在吸合后，线圈不再产生变化的磁场，铁芯与阀芯就保持在吸合状态。

此时，流体通道仍然处于关闭状态，电磁阀不允许流体通过。

最后是释放过程。

断电后，线圈不再产生磁场，磁力消失。

阀芯不再受到吸引力，受到外力作用，与阀座分离，形成通道。

流体在压力作用下，通过阀芯与阀座的缝隙，实现流体通道的开启。

在释放过程中，阀芯与阀座的间隙大小决定了流体流量的大小。

除了上述的基本工作原理，电磁阀还具有快速响应、灵敏控制等特点。

其工作过程通过控制电磁线圈的通断来实现，因此可以远程控制，并且操作方便快捷。

电磁阀也可以与其他控制元件配合使用，形成复杂的控制系统，实现更为精确的流量、压力和方向等调节。

在实际应用中，不同类型的电磁阀还具有各自的特点与工作原理。

如直动式电磁阀、复位式电磁阀和常开型电磁阀等，它们在结构上的差异造成了其工作原理的差异。

同时，还有一些特殊类型的电磁阀，如膜片电磁阀和浮子电磁阀等，它们在特定的应用场景中有一些特殊的工作原理。

但无论是哪种类型的电磁阀，其基本原理仍然是通过电磁力来控制阀芯的开关，实现流体通道的控制。

电磁阀的使用说明引言：电磁阀是一种电磁控制的开关设备，广泛应用于工业自动化控制系统中。

本文将为您介绍电磁阀的基本原理、安装要求以及使用注意事项，以帮助您正确使用电磁阀并确保其正常运行。

一、基本原理电磁阀是利用电磁力控制流体介质的开关装置。

其工作原理基于电磁铁的吸合和释放，通过电磁铁的控制，控制介质的流通或截断。

电磁阀一般由电磁铁和阀体两部分组成，当电磁铁通电时，磁场会使阀芯产生吸引力，使得阀芯与阀座贴合，介质通路打开；当电磁铁断电时，磁场消失，阀芯受到弹簧力的作用回弹，阀座关闭，中断介质的流通。

二、安装要求1. 选用适当型号的电磁阀，必须根据实际需求确定电磁阀的口径、压力等参数，确保其能够满足控制系统的要求。

2. 安装电磁阀时，注意将其安装在水平或倾斜不超过5°的位置，以确保阀内部零件的正常工作，防止泄漏。

3. 针对不同介质的使用需求，选择相应的密封材料，以确保电磁阀的密封性能。

4. 安装电磁阀时，应保持周围环境清洁，并避免灰尘、杂质等进入阀体，影响阀芯的正常工作。

三、使用注意事项1. 在使用电磁阀前，请确保电源符合电磁阀的额定电压。

同时，应按照电磁阀的接线图正确接线，以免引起短路或损坏设备。

2. 请勿将电磁阀的电磁线束曲折、剪断或过度拉扯，以免损坏电磁线圈。

3. 在使用过程中，应定期维护电磁阀，检查其密封性能、阀芯的灵活性以及电磁线圈的绝缘状况。

如有问题，请及时更换损坏部件。

4. 使用电磁阀时，请勿频繁开关，以免过于频繁的启停导致电磁阀温升过大，影响其使用寿命。

5. 在电磁阀运行过程中，如出现异常情况，如声音变大、漏水等，请立即停止使用，并检查原因并及时修理。

结语：电磁阀作为一种重要的控制元件，广泛应用于工业自动化控制系统中。

通过正确的安装和使用，可以确保电磁阀的正常工作，提高系统的稳定性和可靠性。

在使用电磁阀时，请务必遵守操作规程，并按照相关要求进行维护和维修，以延长电磁阀的使用寿命。

二位三通电磁阀动作过程3
3、线圈子通电后。活塞 上腔压力上升后，阀 芯活塞因差压作用力 下移，阻断中部P-O联 通口，同时，打开了 下部的A-P联通口。
由此，低压气进入制动 器制动腔（或复位腔） 制动器制动或复位。
二位三通电磁阀动作过程4
4、线圈断电。线圈断电后， 先导阀关闭导气孔，活塞 上腔通过先导卸压孔卸压。 活塞在进气压力及复位弹 簧力的作用下上移。重新 阻断A-P，打开P-O流道。 制动腔（或复位腔排气）。 安全注意：若先导卸压孔被 封闭，活塞上腔压力因渗 入得以升高且无法立即卸 压时，将造成电磁阀开启， 产生预期外后果。
电磁阀故障分与维修1
1、电磁阀通电后不工作




检查电源接线是否不良→重新接线和接插件的连接 检查电源电压是否在正常工作范围-→调压至正常范围 线圈是否脱焊→重新焊接 线圈短路或开路→更换线圈 工作压差是否不合适→调整压差→或更换相称的电磁阀 流体介质温度过高→排除介质温度异常或更换电磁阀 杂质进入阀体使阀芯或动铁芯及先导阀卡阻→进行清洗 密封损坏→应更换密封并考滤安装过滤器 液体粘度太大，频率太高和寿命已到→更换产品
3、先导式电磁阀
