剪力墙拉筋

钢筋部位及其名称
计算公式
说明
附图
墙端为暗柱水平筋
L形：
外侧钢筋长度＝墙长-保护层；
内侧钢筋长度＝墙长-保护层+15*d*2。
当外侧钢筋有连续通过节点和搭接通过两种节点构造要求，水平筋通常布置在暗柱纵筋的外侧
图32ห้องสมุดไป่ตู้
T形：伸至墙对边－保护层+15*d
图33
一字形：长度＝墙长－保护层*2+15*d*2
图34
03G101-1P47
剪力墙钢筋配置若多于两排，中间排水平筋端部构造同内侧钢筋(03G101-1P47注5)
图27
外侧钢筋
外侧钢筋连续通过，则水平筋伸至墙对边，长度＝墙长－2*保护层
03G101-1P47
根数
基础层：在基础部位布置间距小于等于500且不小于两道水平分布筋与拉筋
04G101-3P32、45
（图18）

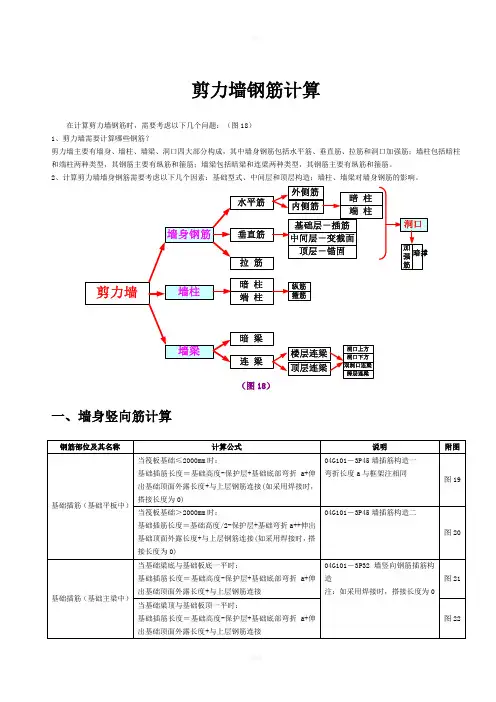

一、墙身竖向筋计算
钢筋部位及其名称
计算公式
说明
附图
基础插筋（基础平板中）
当筏板基础≤2000mm时：
基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0)
04G101－3P45墙插筋构造一
弯折长度a与框架注相同
图19
当筏板基础＞2000mm时：
（图36）
八、剪力墙开洞钢筋计算
钢筋部位及其名称
计算公式
说明
附图
水平筋长度
长度=水平筋伸到洞口边－保护层+15d
03G101－1P16
水平筋根数
水平筋距离洞口边50mm或二分之一个间距
竖向筋长度

剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。

三、墙身拉筋1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距。

例：(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。

因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。

二、箍筋：依据设计图纸自由组合计算。

第三节剪力墙墙梁一、连梁顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁，纵筋长度范围内均布置箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度＝暗梁净长＋锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算（软件中是按三根）。

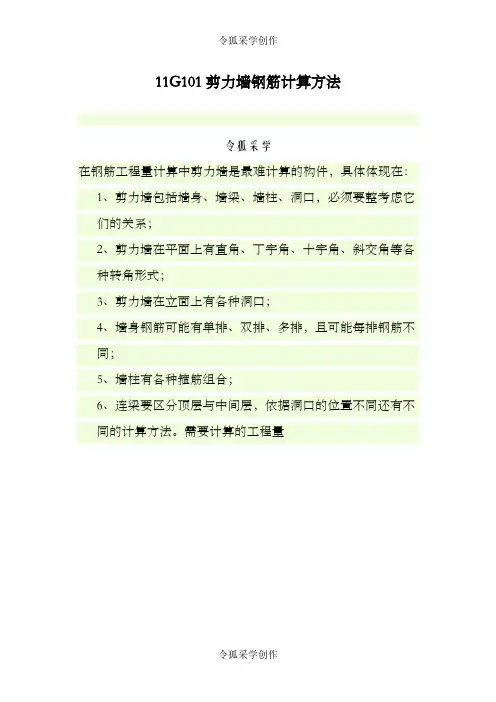

11G101剪力墙钢筋计算方法令狐采学在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。

需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋（11G101-1第68页）1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层（搭接及锚固长度均为1.2lae）内侧钢筋＝墙长-保护层+弯折（弯折10d和15d两种，注意区分）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.8Lae （12G101-1 3-6页）内侧钢筋长度＝墙长-保护层+弯折（弯折10d和15d两种，注意区分）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时（算量时多参看图集的示意图）A、外侧钢筋连续通过（图集中没有连通的情况，因为考虑实际施工时，为便于施工，尽量断开，不考虑连通）B、外侧钢筋不连续通过外侧钢筋长度＝墙长+端柱截面长度(≥0.6lae)-保护层+15d内侧钢筋长度＝墙长+端柱截面长度(≥0.6lae)-保护层+15d水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。

3、剪力墙墙身有洞口时当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。

二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋（由基础厚度分为两种情况）＋首层层高＋伸入上层的搭接长度（搭接长度取决于机械连接方式）当基础厚度≥lae时，基础插筋长度=lae+Max{6d，150 }。

当基础厚度≤lae时，基础插筋长度=基础厚度-保护层+15d。

剪力墙钢筋布置方法是什么?
剪力墙，一般分为暗柱与墙体。

暗柱一般为两端，垂直向贯通整个墙体高度，钢筋大小多为12mm钢筋，具体详设计图纸，暗柱应设置箍筋，受力筋较多应根据数量设置多支箍。

中间墙体设置双向钢筋，多为8mm大小，且应ge;8mm。

墙体钢筋应根据设计间距挂设拉钩，墙体的水平筋长度为包括暗柱的剪力墙长度，两端设垂直弯钩，拉钩应在绑扎好墙体钢筋后设置在最外层。

暗柱的钢筋搭接或焊接区域不应设置在梁下500或板面上500范围，墙体钢筋搭接区域没有限制，一般在板面上搭接，有利于钢筋的绑扎。

1.钢筋混凝十剪力墙水平及竖向分布钢筋的直径不应小于8mmm，间距不应大于300mmo
2.厚度大于160mm的剪力墙应配置双排分布钢筋网;结构中重要部位的剪力墙，当其厚度不大于160mm时，也宜配置双排分布钢筋网。

双排分布钢筋网应沿墙的两个侧面布置，且应采用拉筋连系;拉筋直径不宜小于6mmm，间距不宜大于600mm。

3.剪力墙水平分布钢筋的搭接长度不应小于1.2la。

同排水平分布钢筋的搭接接头之间以及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm。

剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2lao
4.剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断(d为水平分布钢筋直径)。

当勇力墙端部有翼墙或转角墙时，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折15d后截断。

在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。

带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。
