初二物理返校测试卷
3.在国际单位制中，电荷的单位是 （ ） A. 伏特 B. 安培 C. 库仑 D.瓦特 4.小红发现教室里的一个开关可以同时控制两盏灯。图2中符合要求的电路图是（ ） 5. 导体容易导电是由于（ ） A．导体中存在大量的自由电子 B．导体中存在大量的自由电荷 C．导体中存在大量的自由离子 D．导体中存在大量的带电粒子 6. 如图所示电路中，属于串联电路的是（ ） 7. 在下图所示的四位科学家中，以其名字命名电阻单位的是 （ ） A.安培 B.欧姆 C.伏特 D.法拉第 9. 小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是（ ） A．强度大的铁丝 B．细小价格较便宜的铝丝 C．粗一点的铜丝 D．性能稳定的镍铬合金丝 10.关于电压下列说法错误的是（ ） A.电压是电路中形成电流的原因 B.电源是电路中提供电压的装置 11.关于电流表的使用方法下列说法中不正确的是（ ） A．电流表与被测用电器是串联关系 B．让电流从电流表的+接线柱流入，从—接线柱流出 C．电流表与被测用电器是并联关系 D．绝对不允许不经用电器把电流表直接接到电源的两极 12. 如图1所示，要使灯泡L1和L2组成并联电路，应（ ） A．只闭合S2 B．只闭合S3 C．只闭合S1和S3 D．只闭合S2和S3 13. 如图7(a)所示的实物图．与图7(b)所示电路对应的是
姓名 班级 是否订资料 指导教师
王文丽 五班 是 徐磊
王晓红 五班 是 徐磊
王乐 五班 是 徐磊
原庆丹 五班 是 徐磊
纳日松 五班 是 徐磊
刘浩东 五班 是 徐磊
邢磊 五班 是 徐磊

14. 晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开
请判断小明设计的电路图是图中的 （ ）

试卷
18. 电源电压为4.5V，闭合开关后，电压表的示数如图所示，则L1两端电压为
（ ）
A、2.2V
B、2.3V
C、4.5V
D、6.7V
19. 下面关于导体电阻的说法中，正确的是（ ）
A、某导体两端的电压越大，这个导体的电阻就越大
B、通过导体的电流越大，这个导体的电阻就越小
C、导体中没有电流时，不可能对电流有阻碍作用，此时导体没有电阻
D、导体的电阻与电压、电流无关
20. 下图所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，
连入电路的电阻变小的为（ ）

0 1 2 3
二、填空题 1. 物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；电荷间的相互作用规律是_______________________。 2. 教室里的电风扇与日光灯是_____联，电风扇正常工作时电压为_______V。 3.在图甲所示的电路中， 两个小灯泡L1、L2是______ 联的，电流表乌测的是通 过_________的电流． 当开关S闭合后，A1、A2的 示数分别如图所示，则通过b的电流为_______A，干路中的电流为________A． 4.一根镍铬合金丝两端电压一定，将镍铬合金丝对折后接入原电路中，其电阻将 ，通过的电流将＿＿＿＿。（选填“变大”、“变小”或“不变”） 5. 电流的单位是 ，电阻的单位是_______，电压的单位是 ，大量事实表明，不高于是______V的电压才是对人体安全的电压。 6. 36KV=___________V； 48Ω=__________MΩ；0.2A= mA. 7. 在探究“决定电阻大小因素”的实验中，运用的物理研究方法是 ；在制作导线和电阻丝时主要是根据导体的 对电阻大小的影响来选取的。 8. 如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是 ，乙表是 。 9. 滑动变阻器是靠改变连入电路中的电阻线的___________来改变电阻的，从而改变电路中的___________。旋转收音机的音量旋钮时，实质是调节内部的_____________。 10. 如图所示的电路，电源电压为9v，当开关闭合时，灯L1两端的电压也为9v，则产生故障的原因可能 是______或___ __。 11. 如图2所示，把两种不同材料的两金 属片A和B插入土豆中，制成“土豆电 池”。仔细观察电压表测量土豆电池的电 压时指针所在的位置，并回答：这个电 池的电压是 V， 片是它 的正极（该空选填“A”或“B”）。 12.、某导体接在由两节新干电池串联组成的电源上，导体电阻值为10Ω，若电路中减少一节干电池，则导体的阻值变为 Ω，若电路中电压为零时，导体阻值为 Ω。 13、如图，长度相同而横截面积不同的两根镍铬导线A和B串联后接入电路中，其中阻值较小的是 ，通过两根导线的电流值IA IB (该空选填“大于”、“等于”或“小于”)。若将它们并联接
入电路中，则ＵA ＵB（填写“大于”、“小于”、或“等于”）
。

三、作图和实验
1. 如图1所示的实物图中，电路里少连几根导线，请用笔画线代替导线补上，补
上后要求：灯泡L1和L2都能发光，且电流表只测量灯泡L1的电流，开关也只控
制L2的通断．（连线不能与别的线交叉）并画出完整电路的电路图．
2.连接如图所示的电路，要求电压表A测量灯泡L1的电压，电压表B测量两灯
串联的总电压，请在方框中画出对应的电路图：

3. 请在图21所给实物图上补上一根导线（用
笔线作导线），使滑动变阻器滑片P向右移动时

小灯变亮，并画出对应的电路图．

图1
4（1）在做“决定电阻大小的
因素”实验时，需要在电阻相
同的条件下，比较通过不同
导线的电流。下表是给出的
几种不同的导线。
①为研究电阻与导体材料是否有关，应在上表中选用导线C和导线 。
②为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线 。
③为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线 。
（2）在研究决定电阻大
小因素的实验中换用不
同导体做实验时，保持
导体两端电压不变，得
出如下几组实验数据：
比较1、2两次实验结果
可得结论 。
比较1、3两次实验结果可得结论 。
5. 小明和小亮探究“并联电路电压的关系”，小明先按图15甲所示电路图连成图
15乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现
（选填“开路” 或“短路”）现象，小灯L1、L2都不会亮，还可能造成变阻器
或 损坏．
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，
就使电路连接正确了．他的做法可能是 （指出一种即可）．

（3）接下来，他们按图15丙所示电路图连接了三个电
压表．实验过程中，通过调节滑动变阻器使电压表V1的
示数如图16所示，则电压表V的示数
是 V．
（4）他们在电路中串联滑动变阻器的
作用是 ．闭合开关前，
变阻器的滑片P应置于 端（选填 “左”或“右”） .

A
B
C
D

合集下载

北京市昌平区第二中学初中物理九年级全册第十六章《电压电阻》测试题(包含答案解析)

北京市昌平区第二中学初中物理九年级全册第十六章《电压电阻》测试题(包含答案解析)

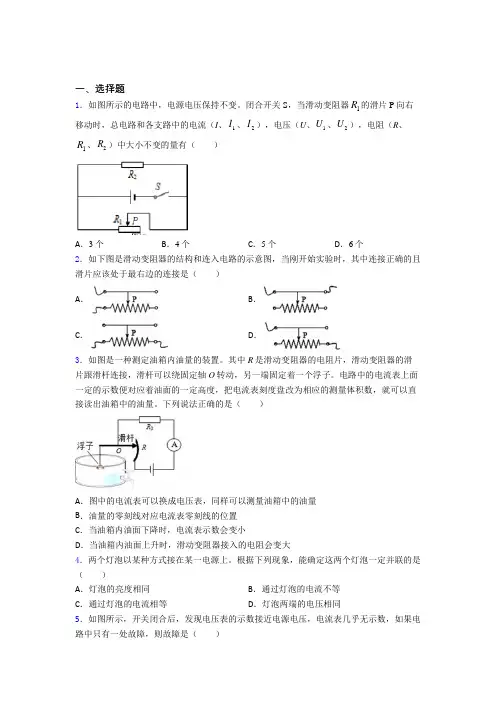

一、选择题1．如图所示的电路中，电源电压保持不变。
