苏课程设计穿孔机孔型设计一、课程目标知识目标：1. 学生能够理解并掌握穿孔机孔型设计的基本概念，包括孔型分类、设计要素及设计原则。
2. 学生能够运用所学知识，分析实际工程案例中穿孔机孔型设计的应用和优化方法。
3. 学生了解穿孔机孔型设计在工业生产中的重要性，掌握相关行业标准和规范。
技能目标：1. 学生能够运用CAD软件进行穿孔机孔型设计，并独立完成设计方案的绘制。
2. 学生具备一定的动手能力，能够根据设计方案制作简易的穿孔机孔型模型。
3. 学生能够运用所学知识，解决实际工程问题，提高创新能力和实践能力。
情感态度价值观目标：1. 学生培养对工业设计的兴趣，激发学习热情，形成积极的学习态度。
2. 学生通过团队合作，培养沟通协调能力和团队精神，增强合作意识。
3. 学生了解穿孔机孔型设计在环保、节能、可持续发展等方面的意义，提高社会责任感。
本课程针对高年级学生，结合学科特点，注重理论联系实际，提高学生的实践操作能力和创新能力。
课程目标具体、可衡量，旨在使学生能够掌握穿孔机孔型设计的基本知识，培养实际操作技能，同时注重培养学生的情感态度和价值观，为我国工业设计领域输送高素质的专业人才。
二、教学内容1. 穿孔机孔型设计基本概念：介绍孔型分类、设计要素、设计原则，使学生了解穿孔机孔型设计的基本知识体系。
- 教材章节：第一章 孔型设计基本概念2. 穿孔机孔型设计方法与步骤：讲解孔型设计的方法、步骤，以及在实际应用中的注意事项。
- 教材章节：第二章 孔型设计方法与步骤3. 穿孔机孔型设计案例分析：分析典型工程案例，使学生了解不同场景下孔型设计的优化方法。
- 教材章节：第三章 孔型设计案例分析4. CAD软件在孔型设计中的应用：教授学生如何运用CAD软件进行孔型设计，提高设计效率。
- 教材章节：第四章 CAD软件在孔型设计中的应用5. 穿孔机孔型设计实践：组织学生进行动手实践，根据设计方案制作简易孔型模型。
- 教材章节：第五章 孔型设计实践6. 穿孔机孔型设计在行业中的应用与展望：介绍孔型设计在工业生产中的应用，以及未来发展趋势。
孔型设计知识点总结归纳孔型设计是工程设计中的重要环节之一，对于确保产品功能和质量具有重要的影响。
在孔型设计过程中，需要考虑材料、工艺和产品设计的要求。
本文将对孔型设计的相关知识点进行总结归纳，帮助读者更好地理解和应用孔型设计。
一、孔型设计的基本原则孔型设计的基本原则有三个：孔型的先进性、先进性和可操作性原则。
1. 先进性原则：孔型设计应采用先进的技术和设备，以确保产品的质量和生产效率。
2. 合理性原则：孔的形状和尺寸应根据产品的设计要求和使用条件进行选择，并考虑材料的性能和加工工艺的要求。
3. 可操作性原则：孔型设计应考虑到加工设备和工艺的限制，使其易于制造和维修。
二、孔型设计的关键要点孔型设计需要考虑以下关键要点：1. 孔的形状：孔的形状应根据产品的功能和使用要求进行选择。
常见的孔形状包括圆形、方形、椭圆形等。
2. 孔的尺寸：孔的尺寸应根据产品的设计要求和工艺要求进行确定。
尺寸的选择要考虑到材料的性能、加工工艺的要求和使用条件。
3. 孔的位置：孔的位置应根据产品的设计要求和使用要求进行确定。
位置的选择要考虑到产品的功能、组装要求和加工工艺的要求。
4. 孔的数量：孔的数量应根据产品的设计要求和使用条件进行确定。
数量的选择要考虑到产品的功能、使用要求和加工工艺的要求。
5. 孔的布局：孔的布局应根据产品的设计要求和使用条件进行确定。
布局的选择要考虑到产品的功能、组装要求和加工工艺的要求。
三、孔型设计的常见问题及解决方法在孔型设计中，常见的问题包括孔加工精度、孔形变形和孔的表面质量等。
下面是这些问题的解决方法：1. 孔加工精度：提高孔的加工精度可以采取以下措施：选择合适的加工设备和工艺；优化工艺参数，如切削速度、进给速度和切削深度；使用合适的刀具和夹具。
2. 孔形变形：减少孔的形变可以采取以下措施：选择合适的材料和加工工艺；优化孔的形状和尺寸；控制加工过程中的温度和应力。
3. 孔的表面质量：提高孔的表面质量可以采取以下措施：选择合适的切削工艺和刀具；控制加工过程中的切削速度和进给量；采用合适的切削液。

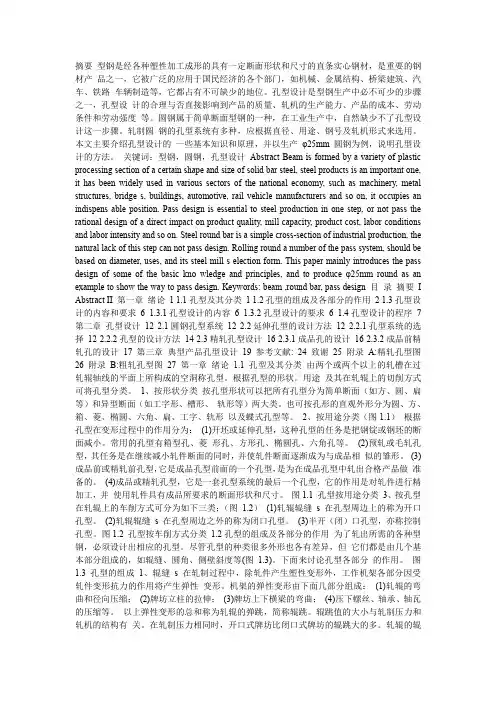

摘要型钢是经各种塑性加工成形的具有一定断面形状和尺寸的直条实心钢材，是重要的钢材产品之一，它被广泛的应用于国民经济的各个部门，如机械、金属结构、桥梁建筑、汽车、铁路车辆制造等，它都占有不可缺少的地位。
孔型设计是型钢生产中必不可少的步骤之一，孔型设计的合理与否直接影响到产品的质量、轧机的生产能力、产品的成本、劳动条件和劳动强度等。
圆钢属于简单断面型钢的一种，在工业生产中，自然缺少不了孔型设计这一步骤。
轧制圆钢的孔型系统有多种，应根据直径、用途、钢号及轧机形式来选用。
本文主要介绍孔型设计的一些基本知识和原理，并以生产φ25mm 圆钢为例，说明孔型设计的方法。
关键词：型钢，圆钢，孔型设计Abstract Beam is formed by a variety of plastic processing section of a certain shape and size of solid bar steel, steel products is an important one, it has been widely used in various sectors of the national economy, such as machinery, metal structures, bridge s, buildings, automotive, rail vehicle manufacturers and so on, it occupies an indispens able position. Pass design is essential to steel production in one step, or not pass the rational design of a direct impact on product quality, mill capacity, product cost, labor conditions and labor intensity and so on. Steel round bar is a simple cross-section of industrial production, the natural lack of this step can not pass design. Rolling round a number of the pass system, should be based on diameter, uses, and its steel mill s election form. This paper mainly introduces the pass design of some of the basic kno wledge and principles, and to produce φ25mm round as an example to show the way to pass design. Keywords: beam ,round bar, pass design 目录摘要I Abstract II 第一章绪论1 1.1孔型及其分类1 1.2孔型的组成及各部分的作用2 1.3孔型设计的内容和要求6 1.3.1孔型设计的内容6 1.3.2孔型设计的要求6 1.4孔型设计的程序7 第二章孔型设计12 2.1圆钢孔型系统12 2.2延伸孔型的设计方法12 2.2.1孔型系统的选择12 2.2.2孔型的设计方法14 2.3精轧孔型设计16 2.3.1成品孔的设计16 2.3.2成品前精轧孔的设计17 第三章典型产品孔型设计19 参考文献: 24 致谢25 附录A:精轧孔型图26 附录B:粗轧孔型图27 第一章绪论1.1孔型及其分类由两个或两个以上的轧槽在过轧辊轴线的平面上所构成的空洞称孔型。

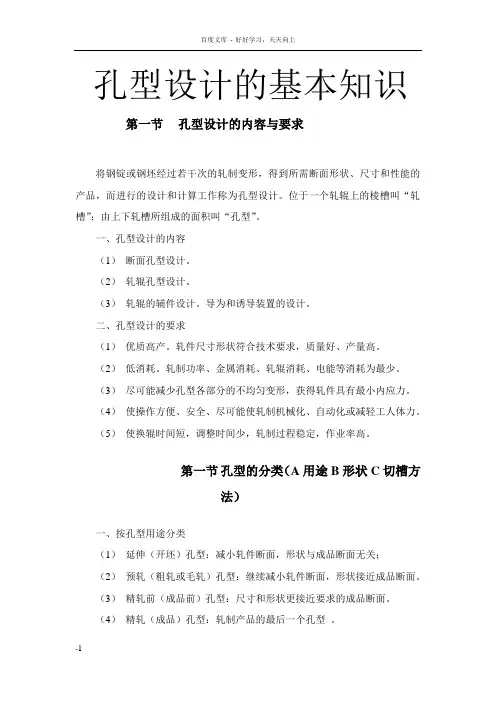

孔型设计的基本知识第一节孔型设计的内容与要求将钢锭或钢坯经过若干次的轧制变形，得到所需断面形状、尺寸和性能的产品，而进行的设计和计算工作称为孔型设计。
位于一个轧辊上的棱槽叫“轧槽”；由上下轧槽所组成的面积叫“孔型”。
一、孔型设计的内容（1）断面孔型设计。
（2）轧辊孔型设计。
（3）轧辊的辅件设计。
导为和诱导装置的设计。
二、孔型设计的要求（1）优质高产。
轧件尺寸形状符合技术要求，质量好、产量高。
（2）低消耗。
轧制功率、金属消耗、轧辊消耗、电能等消耗为最少。
（3）尽可能减少孔型各部分的不均匀变形，获得轧件具有最小内应力。
（4）使操作方便、安全、尽可能使轧制机械化、自动化或减轻工人体力。
（5）使换辊时间短，调整时间少，轧制过程稳定，作业率高。
第一节孔型的分类（A用途B形状C切槽方法）一、按孔型用途分类（1）延伸（开坯）孔型：减小轧件断面，形状与成品断面无关；（2）预轧（粗轧或毛轧）孔型：继续减小轧件断面，形状接近成品断面。
（3）精轧前（成品前）孔型：尺寸和形状更接近要求的成品断面。
（4）精轧（成品）孔型：轧制产品的最后一个孔型。
二、按孔型的形状分类（1）简单断面孔型：通常用于延伸孔型。
（2）复杂（异形）断面孔型；工字形、槽形、轨形。
三、按孔型在轧槽的切槽方法分类（1）开口孔型：轧辊的辊缝S在孔型周边上的称为开口孔型。
（2）闭口孔型：轧辊的辊缝S在孔型周边之外的称为闭口孔型。
（3）半开（闭）口孔型：亦称控制孔型。
第三节孔型各部分的名称与功用一、孔型各部分名称（以方形孔型为例）b、B——孔型切槽最小与最大宽度；H——孔型切槽深度；h——孔型轮廓线的高度；tg——侧壁斜度；S——辊缝；r1和r2孔型的内外圆角二、孔型各部分功用（1）辊缝：两轧辊辊环之间的缝隙称为辊缝。
（2）孔型侧壁斜度：孔型侧边与轴向垂直面间所夹角度的正切。
是轧件正确进入孔型；减少缠棍；减少出耳子；减少轧辊重车量，降低轧辊消耗（3）孔型圆角：孔型的过度部分用圆弧连接，这个圆弧就叫圆角。
