弗兰克赫兹实验报告

  • 格式：doc
  • 大小：142.00 KB
  • 文档页数：7

***学院近代物理实验报告实验名称：弗兰克赫兹实验实验目的：通过测定亚原子等元素的第一集发典韦，证明原子能级的存在。

实验原理1、电子和气态汞原子碰撞利用电子和气态汞原子的碰撞最容易实现弗兰克赫兹实验。

原子从低能级E n 向高能级E m 跃迁可以通过具有一定能量的电子和原子碰撞来实现。

若与原子碰撞的电子是在电势差V 的加速下，速度由0到v ，则221mv eV E E E n m ==-=∆当原子吸收电子能量从基态跃迁到第一激发态时，相应的V 称为第一激发电位，如果电子的能量达到原子电离的能量，会有电离发生，相应的V 称为该原子的电离电位。

2、实验装置实验原理图：电子碰撞在F-H 管内进行。

真空管内充以不同的元素就可以测出相应元素的第一激发电位。

F-H 四极管包括电极灯丝F ，氧化物阴极K ，两个栅极G1和G2和一个屏极A ，阴极K 照在灯丝F 外，又灯丝F 的电压可控制K 发射电子的强度，靠近阴极K 的实第一栅极，在G1和K 之间加有一个小正电压VG1K ，第二栅极远离G1而靠近屏极A ，G2和A 之间加一小的遏止负电压VG2A.F-H 管内充有Hg 时，VG2K 和屏流Ip 满足：}23exp{2K G p V C I =充Hg 的F-H 管被加热式Hg 气化后，Ip-VG2K 曲线发生变化，如图所示当VG2K=4.9nV(n=1,2,3…)时，图线上都将出现一个峰值，原因是每到一个4.9V电子与汞原子发生了非弹性碰撞，电子将能量全部转移给汞原子，失去能量的电子不能到达屏极。

实验步骤及内容一、测Hg的第一激发电位1、将装置温度调整到一定值，然后将Vf,Vp,Vg调制标定值Vf=1.3V VG1K=2.5V VG2P=1.5V T=157℃2、测量VG2K-Ip曲线，先将VG2K跳至(调至)最小，之后每增大0.5V记录一次Ip的数据，直到测出6到8个峰二、测Ar的第一激发电位1、接线2、扫描开关调至“自动”挡，速度开关调至“快进（快速）”3、调整示波器“CH1”“CH2”的位置4、调节VG1,Vp,Vf的位置至给定值5、开始测量，从零开始，VG2K每隔0.05V记录一次Ip值直到最大VG2K实际值：示数x10，Ip实际值：示数x10（na）测量数据及分析VG2K/ Ip/uA VG2K/V Ip/uA VG2K/V Ip/uA VG2K/V Ip/uA VG2K/V Ip/Ua0.5 0 8 1.5 15.5 8.4 23 2.5 30.5 17.61 0 8.5 0.9 16 9.8 23.5 5 31 16.2 1.5 0 9 1 16.5 9.3 24 8 31.5 121、汞5101520253035404505101520I p /u AVG2K/V各峰值之间的VG2K 之差为 ΔV1=11.41-6.92=4.49V ΔV2=16.15-11.41=4.74V ΔV3=20.78-16.15=4.63V ΔV4=25.61-20.78=4.83V ΔV5=30.50-25.61=4.89V ΔV6=35.41-30.50=4.91V2 0 9.5 1.9 17 6.2 24.5 10.6 32 7 2.5 0 10 3.1 17.5 2 25 12.5 32.5 4.23 0 10.5 4.8 18 1.2 25.5 14.9 33 5.2 3.5 0 11 6.1 18.5 3 26 14 33.5 8.7 4 0 11.5 7 19 5 26.5 10.9 34 12 4.5 0 12 5.3 19.5 7.5 276 34.5 16 5 0.5 12.5 2.5 20 9.9 27.5 2.9 35 19 5.5 1 13 1.1 20.5 11.9 28 3.8 35.5 20 6 2 13.5 1.2 21 12 28.5 6.2 36 18.2 6.5 3 14 2.5 21.5 10.5 29 9.5 36.5 137 3.5 14.5 4.4 22 5.8 29.5 12.9 37 8.5 7.5 2.515 6.822.5 2.1 30 15.8Hg 的Ip-VG2K 数据ΔV7=40.30-35.41=4.89V 故汞的第一激发电位为V V 76.4789.491.489.483.463.474.449.4=++++++=2、氩VG2K /V Ip/uA VG2K /V Ip/uA VG2K /V Ip/uA VG2K /V Ip/uA VG2K /V Ip/uA VG2K /V Ip/uA VG2K /V Ip/uA VG2K /V Ip/uA 0.5 0 13 8.5 25.5 22.1 38 40.6 50.5 63.8 63 83.8 75.5 96.9 88 106.7 1 0 13.5 9.8 26 25.3 38.5 45.7 51 69.6 63.5 87.4 76 99.8 88.5 110.51.5 0 14 11.1 26.5 27.6 39 50 51.5 72.2 64 89.1 76.5 100.989 112.8 2 0 14.5 11.9 27 30.7 39.5 53.1 52 73.8 64.5 88.3 77 100 89.5 112 2.5 0 15 13.1 27.5 33.4 40 56.1 52.5 73.5 65 85.9 77.5 96.8 90 110.8 3 0 15.5 14.4 28 35.1 40.5 56.7 53 71.3 65.5 81.7 78 91.5 90.5 107.23.5 0 16 15.6 28.5 37 41 56.4 53.5 67.1 66 75.7 78.5 84.7 91 102.6 4 0 16.5 16.7 29 38.1 41.5 54.9 54 60.9 66.5 65.2 79 77.7 91.5 94.7 4.5 0 17 17.5 29.5 38.2 42 51.8 54.5 54 67 57.6 79.5 69.5 92 87 5 0 17.5 18.4 30 37.6 42.5 46.3 55 47 67.5 47.4 80 60.3 92.5 78.7 5.5 0 18 19.1 30.5 36.6 43 41.8 55.5 37.4 68 38 80.5 50.3 93 69.3 6 0 18.5 19.5 31 34.7 43.5 35.8 56 28.9 68.5 28.3 81 41.1 93.5 61.7 6.5 0 19 19.7 31.5 32.6 44 29.6 56.5 21.7 69 22.5 81.5 32 94 52.9 7 0 19.5 19.5 32 29.4 44.5 23.7 57 15.5 69.5 17.4 82 29.4 94.5 49.6 7.5 0 20 19.3 32.5 26 45 18.1 57.5 11.9 70 16.4 82.5 28.4 95 46.8 8 0 20.5 18.8 33 22.3 45.5 13.6 58 11 70.5 18.7 83 30.9 8.5 0 21 17.9 33.5 19.3 46 11.4 58.5 13.4 71 23.9 83.5 36 9 0.1 21.5 17.1 34 16.1 46.5 11.5 59 18.7 71.5 31.6 84 42.5 9.5 0.5 22 15.8 34.5 14.5 47 14.4 59.5 27.9 72 41.2 84.5 51.8 10 1.2 22.5 14.9 35 14.7 47.5 20.1 60 36 72.5 50 85 61.5 10.5 2.2 23 14.3 35.5 16.4 48 29.2 60.5 45.8 73 58.4 85.5 69.1 11 3.4 23.5 14.5 36 19.7 48.5 35.5 61 56.1 73.5 69 86 77.6 11.5 4.6 24 15.4 36.5 24.4 49 43 61.5 63 74 77.4 86.5 87 12 6 24.5 17.2 37 30 49.5 50.1 62 71.8 74.5 86.4 87 96.8 12.57.32519.337.535.35057.662.578.97592.987.5101Ar 的Ip-VG2K 数据20406080100020406080100120I p /u AVG2K/VC各峰值之间的差为ΔV1=29.12-19.16=9.96V ΔV2=40.46-29.12=11.34V ΔV3=52.09-40.46=11.63V ΔV4=63.92-52.09=11.83V ΔV5=76.33-63.92=12.41V ΔV6=89.28-76.33=12.95V故Ar 的第一激发电位为V V 69.11695.1241.1286.1163.1134.1196.9=+++++=思考题当F-H 管温度较低时，由于电子平均自由程大，电子有机会使积蓄的能量超过4.9eV ，从而使原子向高激发态跃迁的概率增加，这样图像上Ip 会对应出现高激发态的峰值，曲线的峰间距变长，峰值增大。

当温度较高时，则会出现相反效果。

实验心得当用示波器测量Ar 的第一激发电位时，要注意调整发射电子的强度，不能在最高处出Ar 的Ip-VG2K 图像现截止的情况。

当测量Hg的第一激发电位时，必须注意调整炉内温度，避免出现数据和图像的异常。

合集下载

弗兰克赫兹实验报告及数据处理-资料类

弗兰克赫兹实验报告及数据处理-资料类

弗兰克赫兹实验报告及数据处理－资料类关键信息项：1、实验目的2、实验设备3、实验原理4、实验步骤5、数据记录与处理方法6、误差分析7、实验结论11 实验目的本实验旨在通过研究电子与原子的碰撞过程，测量汞原子的第一激发电位，从而深入理解原子的能级结构和量子特性。

111 具体目标掌握弗兰克赫兹实验的基本原理和实验方法。

学会使用实验仪器进行数据测量和采集。

能够对实验数据进行准确的记录和处理，得出有意义的结论。

12 实验设备弗兰克赫兹实验仪，包括充汞的玻璃管、加热炉、灯丝电源、加速电压电源、扫描电压电源、微电流放大器等。

数字示波器，用于观测实验中的电信号。

计算机，用于数据采集和处理。

121 设备要求实验仪各电源输出稳定，电压和电流精度满足实验需求。

微电流放大器灵敏度高，噪声低。

数字示波器具有足够的带宽和采样率，以准确显示实验信号。

13 实验原理弗兰克赫兹实验是利用一定能量的电子与原子碰撞，使原子从基态跃迁到激发态。

当电子的能量等于原子的激发能时，会发生明显的电流下降，通过测量电流随加速电压的变化曲线，可以确定原子的激发电位。

131 电子与原子的碰撞在充有汞蒸气的玻璃管中，电子在电场的作用下被加速，获得一定的能量。

当电子与汞原子碰撞时，可能将能量传递给汞原子，使其激发到高能态。

132 第一激发电位的测量随着加速电压的增加，电子的能量逐渐增大。

当电子能量达到汞原子的第一激发电位时，与汞原子发生非弹性碰撞，电子损失大量能量，导致电流下降。

继续增加电压，电子再次获得足够能量与汞原子碰撞，电流又会下降，从而形成一系列的电流峰和谷。

相邻峰或谷之间的电压差即为汞原子的第一激发电位。

14 实验步骤141 实验准备检查实验仪器是否完好，连接线路是否正确。

开启加热炉，将汞蒸气加热到合适的温度。

142 电源调节调节灯丝电源，使灯丝发射适量的电子。

缓慢调节加速电压和扫描电压，观察示波器上的电流信号。

143 数据测量从低电压开始，逐步增加加速电压，同时记录微电流放大器的输出电流值。

弗兰克赫兹效应实验报告

弗兰克赫兹效应实验报告

一、实验目的1. 通过弗兰克-赫兹实验，了解并掌握原子能级的存在和量子化的概念。

2. 熟悉实验仪器和操作方法，提高实验技能。

3. 培养分析实验数据、处理实验结果的能力。

二、实验原理1. 原子能级与量子化根据量子理论，原子只能处在一系列不连续的能量状态，称为定态。

相应的定态能量称为能级。

原子的能量要发生变化，必须在两个定态之间以跃迁的方式进行。

当基态原子与带一定能量的电子发生碰撞时，可以使原子从基态跃迁到高能态。

2. 弗兰克-赫兹效应弗兰克-赫兹实验采用慢电子与稀薄气体中原子碰撞的方法，证实了原子能级的存在。

实验中，电子由阴极发出，经电压加速后趋向板极，途中与气体原子发生碰撞。

若电子能量足以克服减速电压，则能穿过栅极到达板极形成电流。

当电子与原子碰撞时，部分能量会传递给原子，使原子从基态跃迁到激发态或电离态。

实验结果表明，电子的能量与原子激发态之间的能量差是量子化的。

三、实验仪器与设备1. 弗兰克-赫兹实验仪2. 数字电压表3. 数字电流表4. 氩气瓶5. 阴极灯丝加热电源6. 磁铁四、实验步骤1. 连接实验仪器，调整实验装置。

2. 加热阴极灯丝，使电子发射。

3. 调节加速电压，使电子能量逐渐增加。

4. 观察并记录不同加速电压下的板极电流。

5. 分析实验数据，绘制电子能量与板极电流的关系曲线。

6. 根据实验数据，计算氩原子的第一激发能。

五、实验结果与分析1. 实验数据根据实验数据，绘制电子能量与板极电流的关系曲线，如图所示。

2. 结果分析从实验结果可以看出，当加速电压逐渐增加时，板极电流先增大后减小，形成一个峰值。

峰值对应的电压即为氩原子的第一激发电位。

实验结果与理论值基本相符，验证了原子能级的存在。

六、实验结论1. 通过弗兰克-赫兹实验，验证了原子能级的存在，加深了对量子化概念的认识。

2. 实验结果表明，氩原子的第一激发电位为16.5V，与理论值基本相符。

3. 实验过程中，注意了实验仪器的正确使用和实验数据的准确记录，提高了实验技能。

弗兰克赫兹实验报告模板

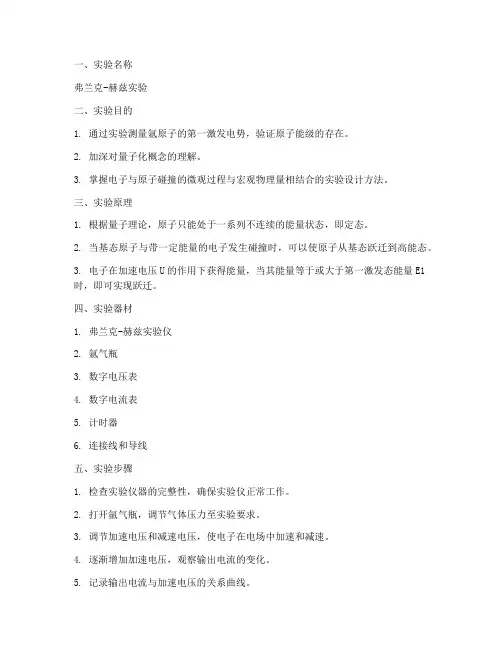

弗兰克赫兹实验报告模板
