盘点机使用说明

  • 格式：doc
  • 大小：526.00 KB
  • 文档页数：33

LF-3200手持条码数据终端用户手册V1.0 2004.07.01韶关市龙飞数码科技有限公司目录第 1 章LF-3200简介 (1)1.1LF-3200组成 (1)1.2LF-3200性能一览表 (2)第 2 章LF-3200基本操作 (4)2.1开关机 (4)2.1.1开机 (4)2.1.2关机 (4)2.2键盘说明 (4)2.3LF-3200操作和使用 (8)2.3.1盘点程序 (8)2.3.2文件服务器 (13)2.3.3系统时间 (14)2.3.4内存信息 (14)2.3.5主控制台 (15)2.4LF-3200的文件通讯 (15)2.4.1与LF-3200连接 (15)2.4.2Windows通讯程序 (15)2.5充电通讯座和充电电池的使用及注意事项16第 3 章LF-3200与贝特软件的通讯 (19)第 4 章常见问题解答 (21)4.1一般操作的问题 (21)4.2通讯问题 (23)4.3电池使用问题 (23)附录一LF-3200通讯口定义 (25)附录二LF-3200选件 (26)附录三盘点程序的数据接口 (27)附录四通讯返回结果码 (30)第 1 章LF-3200简介LF-3200是一款开发灵活便捷、性能优良稳定、使用方便的条码数据终端。

它外形符合人体工程学设计，采用symbol的扫描引擎，能快速准确阅读所有一维条码，超强解码系统能非常有效地阅读残缺码、模糊码；适合超市、仓储物流、工业生产业的大量使用，可广泛应用于商业POS 系统、图书馆、银行业、保险业、进销存管理、生产流程管理等多个领域。

1.1 LF-3200组成图一LF-3200机器1 –扫描窗2 –蜂鸣3 –指示灯4 –液晶显示屏5 –橡胶键盘6 –通讯口7 –红外通讯口1.2 LF-3200性能一览表表1激光扫描器特性表2技术特性开关机第 2 章LF-3200基本操作2.1 开关机2.1.1 开机按LF-3200机器右上角的【开关】键约1秒钟，在听到机器短促的“嘟”一声响后，进入上次关机前的状态。

2.1.2 关机LF-3200有三个途径可以关机：键盘关机、定时关机、掉电关机。

“键盘关机”使用【开关】键。

“定时关机”也称“自动关机”，LF-3200的默认自动关机时间为1分钟。

“掉电关机”是指在电池电量不足的时候，LF-3200会自动关闭机器。

2.2 键盘说明键盘的独立键数目为28个，通过组合键的方法使LF-3200还可以产生更多的有效键。

下面介绍LF-3200键盘的各个按键的功能：表3【注】：汉字输入需要下装HTPY.TBL文件到D盘根目录。

表2和表3详细列举了独立键和组合键的功能。

2.3 LF-3200操作和使用LF-3200的为用户提供了一个全菜单化的界面，让用户对LF-3200的整个系统进行设置和控制。

龙飞盘点机菜单结构列表如下：1. 盘点程序2. 文件服务器3. 系统时间4. 内存信息5. 主控制台下面将介绍龙飞盘点机的各项功能。

2.3.1 盘点程序在进行盘点之前，请把商品基本资料按照我们的格式下传到LF-3200，在完成盘点工作后再把盘点数据上传到PC机的商业管理软件即可。

关于数据格式的说明请参阅盘点程序的数据接口，关于文件的上传与下传，请参阅Windows 通讯程序。

进入“盘点程序”菜单，LF-3200首先会弹出一个欢迎界面，此界面约停留5秒后进入用户设置密码界面。

设密码：使用‘切换’键切换输入法，输入有效字符，按‘确定’键确认确认：再次输入设定的密码，按‘确定’盘点操作界面（屏幕显示如下）：此界面显示了盘点器的商品资料信息，其信息包括：条码、商品名称、商品单位、盘点标记（未盘或已盘）、盘点数量、当前位置.浏览商品信息可通过按【↑】【↓】【←】【→】键移屏。

在此界面下按任意数字键或者【空格】键，会弹出龙飞盘点机帮助说明，其菜单结构及功能如下：【箭头】浏览本说明【功能】弹出主菜单【扫描】读条码【确定】输入数量【删除】删除盘点标【↑】上一记录【←】未盘首记录【↓】下一记录【→】下一未盘记录【+】按条码定位【-】按记录号定位【*】首记录【/ 】尾记录其中①【删除】删除盘点标：表示删除盘点标记为‘已盘’的，使当前操作的商品的盘点标记为‘未盘’。

②【↑】上一记录：当前查询商品的上一条商品信息记录。

（如果当前记录已经是第一条记录，③【↓】下一记录：当前查询商品的下一条商品信息记录。

（如果当前记录已经是最后一条记④【←】未盘首记录：商品信息盘点标记为‘未盘’的第一条记录。

（如果商品已经全部盘点完毕，按此键系统会提示）⑤【→】下一未盘记录：下一条未盘点商品的记录。

（如果商品已经全部盘点完毕，按此键系统）⑥在盘点界面下按【 + 】键会出现料中存在的条码，按‘确定’即可定位到该商品条码信息盘点操作界面上。

（如果输入的条码不存在于LF-3200上，系统将会提示,修改输入的错误条码可以通过【←】、【→】、【删除】键进行更改。

）⑦【 - 】按记录号定位:在盘点界面下按两下【 + 】键，系统会提示录号（即为当前位置显示的数字），按‘确定’即可定位到输入的记录号位置。

（如果输入的记录号大于实际存储在LF-3200中商品的记录号，此时系统将自动定位到最后一个记录号的商品信息界面）⑧【*】首记录：在盘点界面下按三下【+】键，盘点界面自动跳至第一条商品信息记录。

⑨【/ 】尾记录：在盘点界面下按四下【+】键，盘点界面自动跳至最后一条商品信息记录。

盘点录入：利用LF-3200可以快速、准确的完成盘点工作。

（1）利用前面的定位方法定位到需要进行盘点的商品，①如果盘点标记为‘未盘’将会显示的‘原有数量’是当前商品的之前已经盘点的数量，‘累加数量’是需要用户按实际盘点数量输入；②如果盘点标记为‘已盘’将会提示“已盘过此物 [取消]取消 [确定]累加”用户可根据实际情况进行选择，按【取消】键返回商品信息界面，按‘确定’进入‘盘点（累加）’界面，显示原有数量，需要用户输入累加数量。

（2）另一种定位方法，用LF-3200对准需盘点的商品的条码，按【扫描】键，扫描成功，指示灯绿灯显示，盘点器会自动定位到该条码处，然后用户继续进行（1）中①②步即可。

【注】：如果LF-3200无法识别当前扫描的条码时，系统会提示“读条码失败”；如果扫描的条码不存在于盘点器的商品资料中，系统会提示“xxxxxxxxxxxxx 查询此条码失败！”（xxxxxxxxxxxxx为商品条码；清除警告可按【确定】或【取消】键）功能菜单：在盘点操作界面下按‘功能’键进入如下子菜单：1、 盘点设置 此功能是用于设置输入盘点数量后的记录号的移向，进入‘盘点设置’界面时按【↑】和【↓】键选择选项①不跳动②下一条记录③下一未盘记录。

2、 统计信息 盘点商品数量统计及当前系统3、数据通讯 数据通讯界面：通讯口选择：按【←】和【→】键可切换Cable 方式（有线方式）、IrDA 方式（无线方式）。

改变波特率：标准的波特率为9600、19200、38400、57600和115200，可按【↑】和【↓】键选择。

选择文件路径：按【空格】键后，再按【1】键或【2】键在C 盘与D 盘之间切换。

按【取消】键退出。

4、 修改密码 用于修改用户密码，选择进入输入新密码修改密码成功！）5、电池容量查看备电池、主电池状态6、电子时钟查看系统时间7、系统信息查看操作系统信息和内存信息8、关机保护选择此命令关机后，再次开机必须输入用户密码，否则不能进入操作系统。

9、退出程序退出盘点程序，返回龙飞盘点机主菜单2.3.2 文件服务器文件服务器为LF-3200与PC机进行文件传输传送提供了一个最佳途径。

文件服务器可以与Windows环境下的VB2DEMO.EXE程序进行通讯。

进入文件通讯默认的通信参数（端口和波特率）由主控台的“通讯设置”给出。

运行文件服务器后，LF-3200处于等待客户机请求状态。

客户机必须通过电缆、高速红外（IrDA）或充电通讯座与LF-3200相连，且两台机器的通讯参数设置相符。

通讯口选择：按【←】和【→】键可切换Cable 方式（有线方式）、IrDA方式（无线方式）。

改变波特率：标准的波特率为9600、19200、38400、57600和115200，可按【↑】和【↓】键选择。

选择文件路径：按【空格】键后，再按【1】键或【2】键在C盘与D盘之间切换。

【注】：退出文件服务器后，此时改变了的通讯参数不会被保留。

2.3.3 系统时间查看并设置系统时间，查看系统时间如：设置系统时间可在上图界面下按【空格】键，然后使用【→】、【←】键选定欲更改处，接着使用【↑】、【↓】键进行数字的递增或递减。

2.3.4 内存信息此项功能将显示LF-3200的内存使用和分配情况。

用【↑】、【↓】、【→】、【←】进行向上、下、左、右的翻动，按【取消】键退出。

此功能是提供给专业的开发人员使用的，对一般用户不需要关心其显示内容的具体意义。

⑵快闪存储器显示本机的快闪存储器使用的情况，按【取消】键退出。

此功能是提供给专业的开发人员使用的，对一般用户不需要关心其显示内容的具体意义。

⑶文件浏览操作方法基本上与文件管理器的一致，只是没有文件拷贝功能。

⑷机器编号显示机器的机身号（共8位）、机型号（共8位）和生产批号（共10位）。

LF-3200的文件通讯⑸电池容量显示机器的备份电池是否正常或电量不足，主电池的电池容量。

2.3.5 主控制台主控制台功能是提供给专业的开发人员使用的，对一般用户不需要关心其显示内容的具体意义。

2.4 LF-3200的文件通讯2.4.1 与LF-3200连接LF-3200具有三种通讯的连接方式：有线、无线通讯（高速红外、普通红外）以及通讯座。

在使用LF-3200与PC机有线通讯时，需要把RS232通讯电缆的插头插进LF-3200底部的IO 插座内，电缆的另一通讯插头则连接到PC机的RS232通讯口。

在使用LF-3200上的高速红外（IrDA）无线通讯口与PC机进行通讯时，PC机在RS232通讯口上插上高速红外通讯盒。

把红外通讯盒放在方便与LF-3200进行通讯的地方。

LF-3200还可以使用充电通讯座与PC机通讯。

（详细内容请参考本章2.5节）2.4.2 Windows通讯程序运行vb2demo.exe程序后屏幕显示如下：左边的“PC文件”框显示的为PC机本地的文件，右边的HT文件显示的为LF-3200上的文件。

通讯前请确认通讯口、波特率和序列号等设置的正确性。

序列号通常为0。

“列目录”按钮表示列取LF-3200上的文件目录。

在用户选择了PC机上的一个或几个文件时，窗口的右下角会出现两个按钮：“OCX下装”和“DLL下装”，它们都表示把PC机的文件传送到LF-3200上。

合集下载

【精编_推荐】彩屏盘点机说明书范本

【精编_推荐】彩屏盘点机说明书范本

彩屏盘点机说明书第一章简要说明21.1 设备清单21.2 安全事项21.3 电池充电31.4 电池安装41.5 配件图片4第二章盘点机功能的操作42.1 盘点机视图42.2 收货/发货/盘点62.3 商品查询62.4 数据处理62.4.1数据下载：62.4.2数据上传：62.4.3数据查询：72.5 系统设置72.5.1基本设置72.5.2高级设置7第三章后台工具83.1后台工具安装83.2打开后台83.3下载程序83.4 导入格式设置93.5 演示导入EXCEL商品文件103.6 演示导入带分隔符TXT商品文件103.7 演示导入定长商品文件113.8 下载商品资料113.9 系统设置123.10 采集数据上传123.11 采集数据查询123.12 导出文件格式设置123.13 清空数据143.14 数据存储设置14第一章简要说明1.1设备清单设备,数量,备注便携式盘点机,1台,数据线,1根,充电器,1个,CD光盘,1张,内含盘点机说明书、盘点机后台通讯工具1.2安全事项请阅读以下简明的规则,不遵守这些规则可能会导致危险或触犯法律。

本用户手册中提供了有关安全事项的更详细信息。

安全开机：当禁止使用无线设备或设备的使用会引起干扰或危险时，请不要开机。

干扰：所有的无线设备都可能受到干扰，从而影响性能。

合理的使用：仅可在产品文档中说明的用途上使用本设备。

维修服务：只有合格的维修人员才可以安装或修理本设备。

配件和电池：只可使用经认可的配件和电池，请勿连接不配套的产品。

防水性：本设备不具备防水性能，请保持其干燥。

制作备份：切记为设备中储存的全部重要信息制作备份或保留一份手写记录。

连接其他设备：连接其他设备时，请阅读该设备的用户手册以获得详细的安全说明或咨询厂商技术支持人员，请勿连接不配套的设备。

1.3电池充电1.3.1电量显示：电池电量图标显示在屏幕的右上角。

当电池电量微弱时，电池电量微弱时，电量图标会闪烁，同时会有警告声。

销邦盘点机操作文档

销邦盘点机操作文档

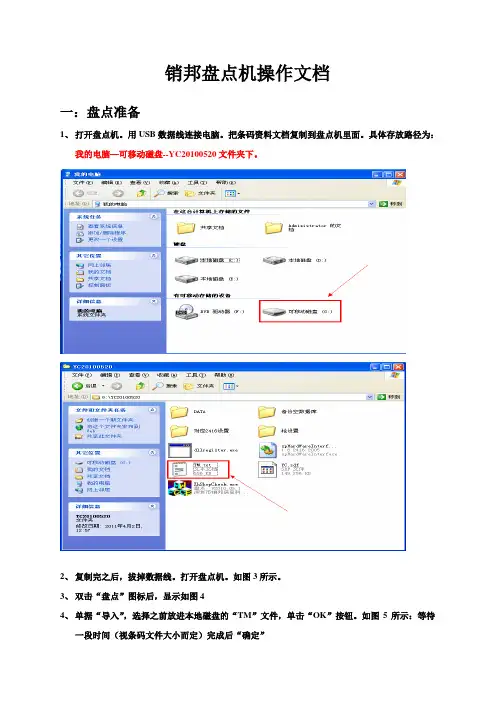

销邦盘点机操作文档一：盘点准备1、打开盘点机。

用USB数据线连接电脑。

把条码资料文档复制到盘点机里面。

具体存放路径为：我的电脑—可移动磁盘--YC20100520文件夹下。

2、复制完之后，拔掉数据线。

打开盘点机。

如图3所示。

3、双击“盘点”图标后，显示如图44、单据“导入”，选择之前放进本地磁盘的“TM”文件，单击“OK”按钮。

如图5所示：等待一段时间（视条码文件大小而定）完成后“确定”图3 图4图55、接下来是条码判断设置。

返回如图4所示界面，单击“参数设置”所要设置的参数如图6所示：设置完后单击确定。

到这里，盘点前的数据准备就做完了。

图6二、盘点操作。

1、单击“商品扫描”（如图4）进入商品扫描界面。

这里需要输入一个“编号”输入完之后把光标移到条码里面。

如图7所示。

然后就可以执行扫描货品了。

（扫描货品按盘点机里的红色按钮，盘点时候最后按货柜来盘点，每个货柜用一张盘点单对应。

）图7 图82、盘完后，按“R”退出，这时候会返回到图4所示。

然后重复1步骤。

3、一直到扫完所以盘点的货品。

4、盘点过程中，可以通过图4里面的“查询”功能来查询之前所盘点的内容。

如图9所示：编号盘错了，可以通过图4里的“数据清空”删除某个盘错的编号。

按“F4”清空所以单据，按“C”删除选择单据图9 图106、盘点操作到这里就完成了。

三、导出数据1、打开软件，如图4所示，单据“导出”选中要导出的编号，按“OK”按钮，选择“盘点单”，一直“OK”知道导出为止。

如图10、11、12所示图11 图122、重复1步骤，直到把所以单据都导出完为止。

3、反回到系统界面，如图13所示，打开“我的设备”，打开之后显示如图14所示。

图13 图144、打开图14里的“Storage Card”磁盘。

显示图15，打开“YC2010…..”的文件夹。

显示如图16所示。

图15 图165、把名叫“DATA”的文件夹复制到“我的电脑”里面。

到这里盘点机的操作就结束了。

盘点机的安装和操作V2010-3-20

盘点机的安装和操作V2010-3-20

第一部分初始化操作一、接口程序安装直接运行接口程序安装包里面的可执行文件，根据提示就可以安装好接口程序，安装完毕后，将会在桌面上显示一个图标。

二、盘点机初始化设置打开盘点机电源，屏幕显示“主控台”和下面6个子菜单，如下图所示：1、进入第3个子菜单：“通讯设置”，用盘点机的右下角的空格键切换直到显示USB（表示用USB通讯），再按“ENT”，再按“ESC”按钮退出。

如下图所示。

2、进入主控台的“文件服务器”（表示进入了可以和PC机进行数据通讯的状态)凡是需要和电脑进行数据交换，必须要进入此菜单。

下面介绍的盘点机应用程序中，已经把此功能做到第5个子菜单中，不用在主控台界面进入文件服务器子菜单。

三、盘点机接口程序初始化设置操作。

直接运行桌面的盘点机接口图标1、接口初始化操作A、点击主操作界面下方的“设置向导”，出现以下界面，进行设置。

说明：需要设置的参数1、最上面显示的：“选择接口软件”，点击下三角，弹出下拉菜单进行选择。

2、“上传路径”：要选择思迅软件导入时默认打开的文件路径，以便能快速的导入盘点文件。

B、盘点机注册盘点机必须要经我司授权注册码才能使用，要先读取盘点机的机器号码，并把机器号码告之我司，由我司提供注册号码。

1、先用数据线连接电脑和盘点机。

2、打开盘点机电源，选择“主控台”的第2项：“文件服务器”3、选择接口程序的““盘点机注册”-“读机号”，将会显示的盘点机号，请把号码给我司，再根据我司提供的注册号码输入到“盘点机注册号”栏中，再点击“注册”按钮即可。

盘点机的注册号码：071bc07110b010d0C、建立盘点机的数据库1.先用数据线连接电脑和盘点机。

2.打开盘点机电源，选择“主控台”的第2项：“文件服务器”3.选择接口程序的“盘点机管理”，分别运行“内驻程序初始化”和“内驻数据初始化”。

D、运行盘点机内驻程序选择盘点机的主控台的第1个选项“执行程序”，在显示的界面选择“LAND.HTP”即可。

盘点机初始化说明

盘点机初始化说明

盘点机初始化说明盘点机初始化说明v2.0一、出现以下两种情况，必须要初始化盘点机才能正常使用：1.第一种情况：按【PW】键开机时提示需要格式化A盘（如图1）这时，请选择【1】，再按【ENT】键，将显示格式化A盘界面（如图2）图1 图22.第二种情况：按【PW】开始时，出现（如图3）所显示的界面图3在（图3）界面中，选择【1】，再按【ENT】键，如果显示（如图4），则需要初始化盘点机。

图4注意：以上两种情况都需要先初始化盘点机才能正常使用，请看《二、初始化设置步骤》的操作说明。

二、初始化设置步骤1.设置日期和时间：在主菜单【SYSTEM MENU】下（如图5）→选【3: DATE/TIME】→输入正确日期和时间→按【ENT】键→按【CLR】键返回到（图5）的界面图5 图62.通讯设置：在主菜单【SYSTEM MENU】下（如图5）→选【4: TRANSMIT】后，将显示（如图7）（注意屏幕的右方，所显示就是系统已选择的项）图7（1）设置通讯速率：在（图7）的界面中，选【7: SPEED】后，将显示（如图8）图8→选【3: 19.2】→按【ENT】键→按【CLR】键返回到（图7）的界面（2）设置通讯端口：在（图7）的界面中，选【6: PORT】后，将显示（如图9）图9→选【1: IR】→按【ENT】键→按【CLR】键返回到（图7）的界面（3）设置通讯协议：在（图7）的界面中，选【5: PROTOCOL】后，将显示（如图10）图10→选【2: MULTI DROP】→按【ENT】键→按【CLR】键返回到（图7）的界面（4）设置文件格式：在（图7）的界面中，选【4: UTILITY】后，将显示（如图11）图11→选【5: FILE MODE】后，将显示（如图12）图12→选【2: DT700 MODE】后，将显示（如图13）→选【1:YES】→按【ENT】键，将显示格式化A盘的进度。

（如图14）→按【CLR】键返回到（图11）的界面图13 图14（5）格式化B盘：在（图11）的界面中，选【3: FORMAT DRIVE】后，将显示（如图15）图15→选【2:B DRIVE】→按【ENT】键，将显示格式化B盘的进度。
