桂林电子科技大学2010届测控技术与仪器专业本科生毕业论文—家用电器远程智能测控系统设计与实现

本科生毕业设计家用电器远程控制系统的设计独创性声明本人郑重声明：所呈交的毕业论文（设计）是本人在指导老师指导下取得的研究成果。

除了文中特别加以注释和致谢的地方外，论文（设计）中不包含其他人已经发表或撰写的研究成果。

与本研究成果相关的所有人所做出的任何贡献均已在论文（设计）中作了明确的说明并表示了谢意。

签名：年月日授权声明本人完全了解许昌学院有关保留、使用本科生毕业论文（设计）的规定，即：有权保留并向国家有关部门或机构送交毕业论文（设计）的复印件和磁盘，允许毕业论文（设计）被查阅和借阅。

本人授权许昌学院可以将毕业论文（设计）的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存、汇编论文（设计）。

本人论文（设计）中有原创性数据需要保密的部分为（如没有，请填写“无”）：签名：年月日指导教师签名：年月日摘要随着我国通信产业的迅猛发展，移动手机及电话机已走进了千家万户。

本文设计了一种基于单片机80C51的电话远程控制系统，利用公用电话网络来实现对家用电器的远程控制。

该系统以80C51单片机和MT8870双音多频解码器为核心，辅以振铃检测电路、模拟摘机电路、语音提示电路及家用控制电路来实现其功能。

用户在户外可通过任意一部双音多频电话（包括手机、电话分机）,根据语音提示,可以对各种电器（如电饭锅、微波炉等电器）进行远程控制。

该系统设计实用，功能灵活多样，可靠性高，操作方便，可以广泛地应用于家庭或者其它场所的智能控制。

关键词：80C51单片机；远程电话控制；家用电器；ABSTRACTWith the rapid development of communication, telephone is widely used all over the world. In this paper introduces a design about based the remote telephone control system which based on microcontroller 80C51, using the public telephone network to realize the remote control for household appliances. This system put MT8870 and microcontroller 80C51 as the core , with frequency decoder ringing detection circuit , simulated pick electromechanical road, audio circuits and home control circuit to realize its function. Users in the outdoor can pass any a dual multi phone ( including mobile , telephone extension) , according to the voice prompt, to various appliances ( such as can be rice cooker, microwave oven, etc. Electronics) remote control. This system is practical, and the function is flexible , and the operation is convenient with high reliability , which can be used extensive in various kinds of control equipment to home and others field.Keywords：80C51; Telephone remote control; Household appliances;目录1 绪论 (1)2 系统设计原理及可行性分析 (2)2.1硬件功能分析 (2)2.2硬件模块 (3)2.2.1 振铃检测模块 (3)2.2.2 模拟摘机模块 (4)2.2.3 DTMF双音频解码模块 (4)2.2.4 语音提示模块 (4)2.2.5 家用电器控制模块 (4)2.3软件模块分析 (5)2.4系统应用的前景 (5)2.5仿真说明 (5)3 硬件电路设计 (6)3.180C51单片机 (6)3.2振铃检测电路 (7)3.3模拟摘机电路 (8)3.4DTMF双音频解码电路 (10)3.5语音提示电路 (12)3.6家用电器控制电路 (15)4 系统软件设计 (17)4.1系统总体分析 (17)4.2设计程序流程图 (17)4.3电话远程控制系统程序 (18)5 总结 (19)参考文献 (20)附录 (21)附1电路总图 (21)附2电路仿真图 (21)附3程序清单及检测 (25)致谢 (32)1绪论随着社会的不断进步，人们越来越喜欢追求高效、高质量的生活。

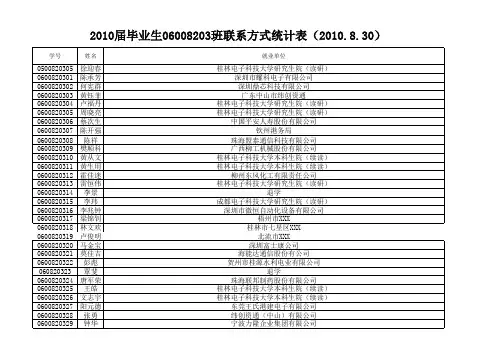

2010届毕业生06008203班联系方式统计表（2010.05 0600820301 0600820302 0600820303 0600820304 0600820305 0600820306
0600820307
0600820308 0600820309 0600820310 0600820311 0600820312 0600820313 0600820314 0600820315 0600820316 0600820317 0600820318 0600820319 0600820320 0600820321 0600820322 060820323 0600820324 0600820325 0600820326 0600820327 0600820328 0600820329
桂林电子科技大学研究生院（读研） 桂林电子科技大学研究生院（读研）
中国平安人寿股份有限公司 钦州港务局
珠海盟泰通信科技有限公司 广西柳工机械股份有限公司 桂林电子科技大学本科生院（续读） 桂林电子科技大学本科生院（续读） 柳州东风化工有限责任公司 桂林电子科技大学研究生院（读研）
退学 成都电子科技大学研究生院（读研）
深圳市微恒自动化设备有限公司 梧州市XXX
桂林市七星区XXX 北流市XXX
深圳富士康公司 海能达通信股份有公司 贺州市桂源水利电业有限公司
退学 珠海联邦制药股份有限公司 桂林电子科技大学本科生院（续读） 桂林电子科技大学本科生院（续读） 东莞王氏港建电子有限公司 纬创资通（中山）有限公司 宁波力隆企业集团有限公司
徐迎春 陈承芳 何宪群 黄钰菲 卢福丹 周晓亮 蔡次生
陈开强
陈祥 樊顺科 黄从文 黄生用 霍佳迷 雷恒伟 李景 李玮 李兆钟 梁锦钊 林文欢 卢俊明 马金宝 莫佳吉 彭彪 覃斐 唐军荣 王皓 文志宇 阳元德 张勇 钟华

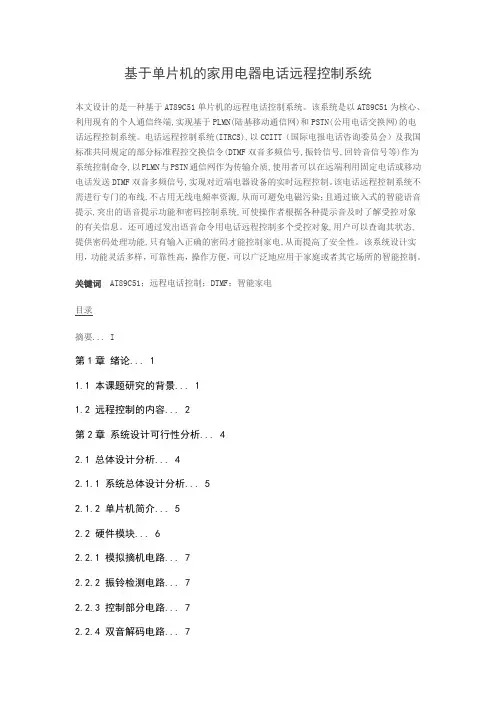

基于单片机的家用电器电话远程控制系统本文设计的是一种基于AT89C51单片机的远程电话控制系统。
