(完整版)换热器维护规程

维护板式换热器及换热器的维修操作规程概述板式换热器是一种常见的传热设备，广泛应用于化工、制药、食品、能源等行业，具有结构紧凑、转移热量迅速、热效率高等特点，在生产中扮演着重要的角色。

然而，长时间的使用和不当的操作可能会导致板式换热器的故障，影响生产效率。

因此，对于板式换热器进行定期的维护和维修是非常必要的。

维护日常清洁板式换热器在运行过程中，很容易被空气中的灰尘和沉积物污染，因此需要对其进行日常清洁。

清洁时需要注意以下几点：1.关闭板式换热器的进出口阀门。

2.使用软毛刷或软布对板片进行轻轻擦拭，切勿使用硬物或钢丝球等容易划伤板片的清洁工具。

3.清洗板式换热器前，需要将其内部的压缩空气排空。

更换密封垫板式换热器的密封垫需要定期更换，以确保密封性能。

更换密封垫时需要注意以下几点：1.更换密封垫前需要先将板式换热器的进出口阀门关闭。

2.将板式换热器的顶盖和底盖拆卸下来，取出原有的密封垫。

3.将新的密封垫按照正确的安装方式安装在板式换热器内部。

4.重新安装顶盖和底盖，确保它们紧密嵌合。

检查板片板片是板式换热器中最重要的部件之一，需要定期进行检查。

检查板片的方法如下：1.关闭板式换热器的进出口阀门。

2.将板式换热器的顶盖和底盖拆卸下来，取出板片。

3.对板片进行清洗，并进行外观检查，如果有变形、裂纹或腐蚀现象应及时更换。

4.对板片进行密封测试，确保其密封性良好。

维修更换板片如果板式换热器中的板片发生变形、裂纹或腐蚀等现象，需要进行更换。

1.关闭板式换热器的进出口阀门。

2.将板式换热器的顶盖和底盖拆卸下来，取出板片。

3.将损坏的板片取出，更换新的板片，需要注意新补充的板片必须与原先的板片一致，不能混用。

4.将新的板片安装回板式换热器，并进行密封测试。

更换波纹管在使用板式换热器过程中，波纹管很容易磨损、疲劳断裂或腐蚀等，此时需要进行更换。

1.关闭板式换热器的进出口阀门。

2.将板式换热器的顶盖和底盖拆卸下来，取出波纹管。

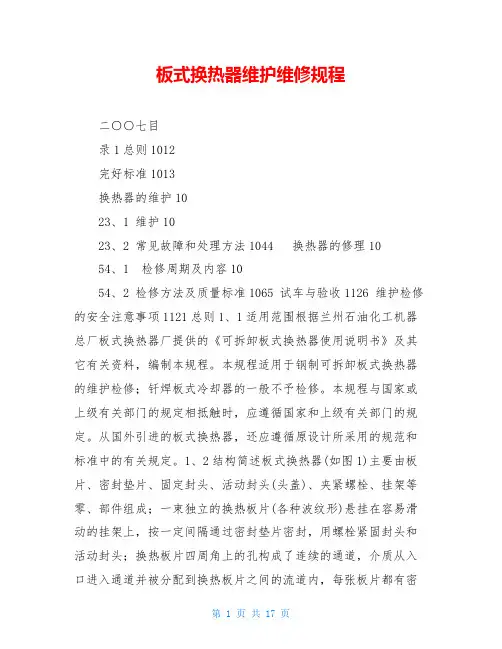

板式换热器维护维修规程二○○七目录1总则1012完好标准1013换热器的维护1023、1 维护1023、2 常见故障和处理方法1044 换热器的修理1054、1 检修周期及内容1054、2 检修方法及质量标准1065 试车与验收1126 维护检修的安全注意事项1121总则1、1适用范围根据兰州石油化工机器总厂板式换热器厂提供的《可拆卸板式换热器使用说明书》及其它有关资料，编制本规程。

本规程适用于钢制可拆卸板式换热器的维护检修；钎焊板式冷却器的一般不予检修。

本规程与国家或上级有关部门的规定相抵触时，应遵循国家和上级有关部门的规定。

从国外引进的板式换热器，还应遵循原设计所采用的规范和标准中的有关规定。

1、2结构简述板式换热器(如图1)主要由板片、密封垫片、固定封头、活动封头(头盖)、夹紧螺栓、挂架等零、部件组成；一束独立的换热板片(各种波纹形)悬挂在容易滑动的挂架上，按一定间隔通过密封垫片密封，用螺栓紧固封头和活动封头；换热板片四周角上的孔构成了连续的通道，介质从入口进入通道并被分配到换热板片之间的流道内，每张板片都有密封垫片，板与板之间的位置是交替放置，两种流体分别进入各自通道，由板片隔开；被热交换的两种介质均在两板片之间，形成一薄的流束；一般情况下两种介质在通道内逆流流动，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热交换的目的。

换热板片是用能够进行冷冲压的金属材料冲压而成。

换热板片为冲压有波纹槽的金属薄板，以增加换热板片面积和刚性，可以承受介质的压力；同时使介质流体在低速下形成湍流。

1、3设备性能国产可拆卸板式换热器用于化学水处理和液氯处理；从国外引进的钎焊板式冷却器，用于真空泵工作液的冷却。

2完好标准2、1零、部件2、1、1换热器的零、部件及附件完整齐全。

2、1、2仪表、计量器具和各种安全装置齐全，完整，灵敏，准确。

2、1、3基础、底座完好，无倾斜、下沉、裂纹等现象。

2、1、4各部连接螺栓、地脚螺栓紧固齐整，无锈蚀，符合技术要求。

换热器维护检修规程管理内容与要求一、检修周期和检修内容1）、检修周期2）、检修内容1、列管式换热器A.中修a、清扫管程和壳程积存的污垢。

b、补焊、补胀或堵管。

c、对管束进行试压。

d、更新部分螺栓、螺母和法兰垫片。

e、修补壳体保温。

B.大修a、包括中修所有内容。

b、整体更换管束和壳体。

2、板式换热器a、清洗、检查或更新密封垫圈。

b、检查各零部附件的腐蚀情况和变形情况，必要时更新。

3）、检修方法及质量标准1、列管式换热器A、换热器管束的胀口处腐蚀、泄漏或损坏而又无法补胀时可用管堵将漏管的两端堵死。

B、管堵应符合下列要求：B-1、管堵材料的硬度，应低于或等于管子的硬度。

B-2、管堵的锥度在3~5度之间。

B-3、堵死的管子总数不得超过换热器该管程管数的10%（根据工艺要求和具体情况可适当增减）。

B-4、要定期测量换热器的壁原，每三年至少一次，换热器壁原计算公式。

B-5、列管式话热管束组装的管子与管板垂直，拉杆应固定牢靠，距离两端要整齐，两管板应互相平行，允许误差为±1毫米，穿管的禁止用铁锤直接打入。

B-6、胀管时不宜在气湿低于-10℃的条件下进行，胀管后的管子扩大部分及过渡部分应光滑，无裂纹和沟槽，胀接处应严密不漏B-7、花热桥每根管子最多允许有一道焊口，（U型管允许有2道焊口）焊接后必须逐根进行水压试验。

B-8、换热器的管子与管板采用胀接时，管子的硬度高于或接近管板的硬度时，应将管子两端进行退火处理，退火长度为150~200毫米。

B-9、胀接的管子两端的外表应打磨光滑，不应有纵向沟槽等缺陷存在。

B-10、清理结垢严重的换热器，可用机械法和化学法，用化学法清洗后应用清水洗清，注意防止腐蚀设备。

2、板式换热器A、清理板片的结垢时，可根据其结垢的成分和厚度用手工法和化学法，化学法清理后应用清水洗净，注意防止腐蚀设备。

B、清洗不锈钢片时，绝对不允许用碳钢制作的钢丝进行刷洗，以防加速腐蚀。

C、换热器的板片应无裂纹、划伤、变形等缺陷。

板式换热器维护维修规程二OO七目录1总则1012完好标准1013换热器的维护1023、1维护1023、2常见故障和处理方法1044 换热器的修理1054、1检修周期及内容1054、2检修方法及质量标准1065试车与验收1126维护检修的安全注意事项1121总则1、1适用范围根据兰州石油化工机器总厂板式换热器厂提供的《可拆卸板式换热器使用说明书》及其它有关资料，编制本规程。

本规程适用于钢制可拆卸板式换热器的维护检修；钎焊板式冷却器的一般不予检修。

本规程与国家或上级有关部门的规定相抵触时，应遵循国家和上级有关部门的规定。

从国外引进的板式换热器，还应遵循原设计所采用的规范和标准中的有关规定。

1、2结构简述板式换热器（如图1）主要由板片、密封垫片、固定封头、活动封头（头盖）、夹紧螺栓、挂架等零、部件组成；一束独立的换热板片（各种波纹形）悬挂在容易滑动的挂架上，按一定间隔通过密封垫片密封，用螺栓紧固封头和活动封头；换热板片四周角上的孔构成了连续的通道，介质从入口进入通道并被分配到换热板片之间的流道内，每张板片都有密封垫片，板与板之间的位置是交替放置，两种流体分别进入各自通道，由板片隔开；被热交换的两种介质均在两板片之间，形成一薄的流束；一般情况下两种介质在通道内逆流流动，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热交换的目的。

换热板片是用能够进行冷冲压的金属材料冲压而成。

换热板片为冲压有波纹槽的金属薄板，以增加换热板片面积和刚性，可以承受介质的压力；同时使介质流体在低速下形成湍流。

1、3设备性能国产可拆卸板式换热器用于化学水处理和液氯处理；从国外引进的钎焊板式冷却器，用于真空泵工作液的冷却。

2完好标准2、1零、部件2、1、1换热器的零、部件及附件完整齐全。

2、1、2仪表、计量器具和各种安全装置齐全，完整，灵敏，准确。

2、1、3基础、底座完好，无倾斜、下沉、裂纹等现象。

2、1、4各部连接螺栓、地脚螺栓紧固齐整，无锈蚀，符合技术要求。
