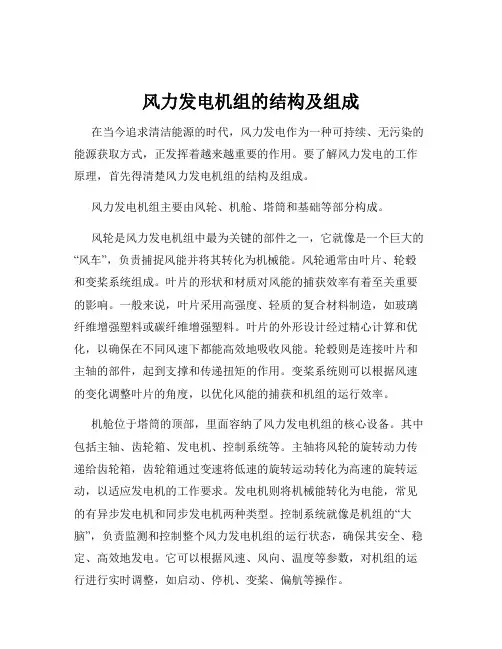

风力发电机组的结构及组成在当今追求清洁能源的时代，风力发电作为一种可持续、无污染的能源获取方式，正发挥着越来越重要的作用。
要了解风力发电的工作原理，首先得清楚风力发电机组的结构及组成。
风力发电机组主要由风轮、机舱、塔筒和基础等部分构成。
风轮是风力发电机组中最为关键的部件之一，它就像是一个巨大的“风车”，负责捕捉风能并将其转化为机械能。
风轮通常由叶片、轮毂和变桨系统组成。
叶片的形状和材质对风能的捕获效率有着至关重要的影响。
一般来说，叶片采用高强度、轻质的复合材料制造，如玻璃纤维增强塑料或碳纤维增强塑料。
叶片的外形设计经过精心计算和优化，以确保在不同风速下都能高效地吸收风能。
轮毂则是连接叶片和主轴的部件，起到支撑和传递扭矩的作用。
变桨系统则可以根据风速的变化调整叶片的角度，以优化风能的捕获和机组的运行效率。
机舱位于塔筒的顶部，里面容纳了风力发电机组的核心设备。
其中包括主轴、齿轮箱、发电机、控制系统等。
主轴将风轮的旋转动力传递给齿轮箱，齿轮箱通过变速将低速的旋转运动转化为高速的旋转运动，以适应发电机的工作要求。
发电机则将机械能转化为电能，常见的有异步发电机和同步发电机两种类型。
控制系统就像是机组的“大脑”，负责监测和控制整个风力发电机组的运行状态，确保其安全、稳定、高效地发电。
它可以根据风速、风向、温度等参数，对机组的运行进行实时调整，如启动、停机、变桨、偏航等操作。
塔筒是支撑机舱和风轮的结构，它通常由钢材制造，高度可达数十米甚至上百米。
塔筒的高度对于风能的利用效率有着重要影响，一般来说，越高的塔筒可以接触到更强更稳定的风资源。
为了保证塔筒的稳定性和强度，其内部通常会设置爬梯和平台，以便人员进行维护和检修。
基础是风力发电机组的“根基”，它要承受整个机组的重量和运行时产生的各种载荷。
常见的基础类型有混凝土基础和桩基础。
混凝土基础通常适用于地质条件较好的地区，而桩基础则适用于地质条件较差或者海上风电场。
除了上述主要部件外，风力发电机组还配备了一系列辅助系统，以确保其正常运行和维护。
风力发电机组的基本构成
风力发电机组是将风能转化为电能的装置，通常由以下几个部分构成：
1. 风轮：风轮是风力发电机组的核心部件，它由叶片、轮毂和轴组成。
风轮的作用是捕捉风能并将其转化为机械能。
2. 机舱：机舱内装有风力发电机组的主要设备，如发电机、变速器、控制器等。
机舱通常安装在塔顶，通过塔筒与地面相连。
3. 塔筒：塔筒是支撑机舱和风轮的结构，它通常由钢材制成，具有足够的强度和稳定性，以承受风轮和机舱的重量以及风载荷。
4. 发电机：发电机是将机械能转化为电能的设备，它通常采用异步发电机或同步发电机。
发电机的输出功率与风轮的转速和风速有关。
5. 变速器：变速器的作用是将风轮的低速旋转转化为高速旋转，以适应发电机的转速要求。
变速器通常采用齿轮箱或液力耦合器。
6. 控制器：控制器是风力发电机组的控制中心，它负责监测风速、风向、风轮转速、发电机输出功率等参数，并根据预设的控制策略对风力发电机组进行调节和控制。
7. 基础：基础是支撑塔筒和风力发电机组的结构，它通常由混凝土制成，具有足够的承载能力和稳定性。
8. 电缆：电缆用于将发电机的输出电能传输到地面的变压器或配电柜。
以上是风力发电机组的基本构成部分，不同类型和规格的风力发电机组可能会有所不同，但总体结构和功能基本相似。
风力发电机结构介绍风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。
该机组通过风力推动叶轮旋转，再通过传动系统增速来达到发电机的转速后来驱动发电机发电，有效的将风能转化成电能。
风力发电机组结构示意图如下。
1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。
叶轮的转动是风作用在叶片上产生的升力导致。
由叶片、轮毂、变桨系统组成。
每个叶片有一套独立的变桨机构，主动对叶片进行调节。
叶片配备雷电保护系统。
风机维护时，叶轮可通过锁定销进行锁定。
（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。
（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。
（4）发电机发电机是将叶轮转动的机械动能转换为电能的部件。
明阳1.5s/se机组采用是带滑环三相双馈异步发电机。
转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。
（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。
同时提供必要的锁紧力矩，以保障机组安全运行。
（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。
轮毂结构是3个放射形喇叭口拟合在一起的。
（7）底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子等组成。
通过偏航轴承与塔架相连，并通过偏航系统带动机舱总成、发电机总成、变浆系统总成。
MY1.5s/se型风电机组主要技术参数如下：（1）机组：机组额定功率：1500kw机组起动风速：3m/s机组停机风速： 25m/s机组额定风速： 10.8/11.3 m/s（2）叶轮：叶轮直径：82.6m叶轮扫掠面积：5316m2叶轮速度：17.4rpm叶轮倾角： 5o叶片长度：40.25m叶片材质：玻璃纤维增强树脂（3）齿轮箱：齿轮箱额定功率：1663kw齿轮箱转速比：100.48（4）发电机：发电机额定功率：1550kw发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动二级刹车系统：圆盘制动器（5）塔架：塔架型式：直立三段锥形塔架塔架高度：61830mm塔架底部直径：4200mm塔架重量：107t（6）偏航系统型式：主动对风齿轮圆盘星形驱动（7）控制器型式：PLC TwinCAT。

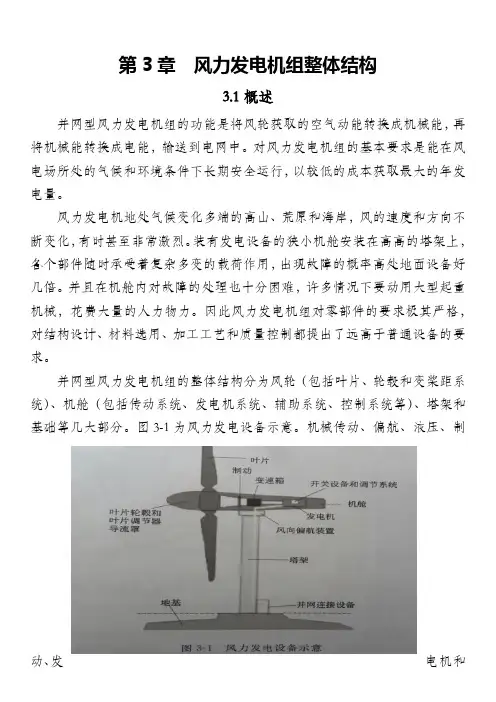

第3章风力发电机组整体结构
3.1概述
并网型风力发电机组的功能是将风轮获取的空气动能转换成机械能，再将机械能转换成电能，输送到电网中。
对风力发电机组的基本要求是能在风电场所处的气候和环境条件下长期安全运行，以较低的成本获取最大的年发电量。
风力发电机地处气候变化多端的高山、荒原和海岸，风的速度和方向不断变化，有时甚至非常激烈。
装有发电设备的狭小机舱安装在高高的塔架上，各个部件随时承受着复杂多变的载荷作用，出现故障的概率高处地面设备好几倍。
并且在机舱内对故障的处理也十分困难，许多情况下要动用大型起重机械，花费大量的人力物力。
因此风力发电机组对零部件的要求极其严格，对结构设计、材料选用、加工工艺和质量控制都提出了远高于普通设备的要求。
并网型风力发电机组的整体结构分为风轮（包括叶片、轮毂和变桨距系统）、机舱（包括传动系统、发电机系统、辅助系统、控制系统等）、塔架和基础等几大部分。
图3-1为风力发电设备示意。
机械传动、偏航、液压、制
动、发电机和
控制等系统大部分都装在机舱内部，机械外伸部分则是轮毂支撑的风轮。
偏航机构直接安装在机舱底部，机舱通过偏航轴承与偏航机构连接，并安装在塔架上，可随时依据风向变化调整迎风方向。
风力发电机组成部件及作用
风力发电机是利用风力把风能变为机械能、再变为电能的机械装置。
它的组成
部件包括风轮、风机、传动轴、发电机、控制部分等。
风轮是风力发电机组成的重要部件，是由数支叶片组成的旋转体，抓住风力的
部件。
它的叶片可以沿着风的方向发生改变，以便夹住风力，使风轮旋转，使发电机产生电力。
风机是一种相当简单的叶片风轮，有快速旋转的功能，它重要的功能是用螺旋
桨切入风流，让被切入的空气慢慢改变方向，将其转变为旋转动量传递至发动机。
传动轴是将风轮所产生的动力传输给发电机，完成发电机与风轮之间的连接。
发电机是风力发电机的关键部件。
它采用特殊的磁电同步方式，把风轮的机械
能转换成电能，存入电网或提供到各种负载用于发电。
控制部分是针对发电负荷实时调整系统功率的部分，调节风轮旋转的角速度，
确保发电机的运行安全，并让发电机尽能发挥潜力。
总的来说，风力发电机组成部件包括风轮、风机、传动轴、发电机和控制部分。
风轮用于把风能转变为机械能；风机将风能转变为旋转动力；传动轴用于传输动力；发电机把机械动力转变为电能；控制部分实现发电在负荷的实时调整。
以上就是风力发电机组成部件及作用的相关论述。
小型风力发电机的基本结构和特性小型风力发电机知识小型风力发电机的基本结构和特性目前，我国推广应用最多的小型风力发电机，其机型是水平轴高速螺旋桨式风力发电机，因此，我们将重点介绍它的基本结构和特性。
水平轴高速螺旋桨式风力发电机大致由以下几个部分组成：风轮、发电机、回转体、调速机构、调向机构（尾翼）、刹车机构、塔架。
其基本构造原理如图4-3 所示。
1. 风轮水平轴风力发电机的风轮是由1-4个叶片（大部分为2~3个叶片）和轮毂组成。
其功能是将风能转换为机械能，它是风力发电机从风中吸收能量的部件。
叶片的结构一般有6种形式，如图4-4所示。
（1）实心木制叶片。
这种叶片是用优质木材，精心加工而成，其表面可以包上一层玻璃纤维或其他复合材料，以防雨水和尘土对木材的侵蚀，同时可以改善叶片的性能。
有些大、中型风力机使用木制叶片时，不像小型风力机上用的叶片由整块木料制作，而是用很多纵向木条胶接在一起（图4-4a）。
（2）有些木制叶片的翼型后缘部分填充质地很轻的泡沫塑料，表面再包以玻璃纤维形成整体（图4-4b）。
采用泡沫塑料的优点不仅可以减轻重量，而且能使翼型重心前移（重心前移至靠前缘1/4 弦长处最佳），这样可以减少叶片转动时所产生的不良振动。
对于大、中型风力机叶片尤为重要。
（3）为了减轻叶片重量，有的叶片用一根金属管作为受力梁，以蜂窝结构，泡沫塑料、轻木或其他材料作中间填充物，在其外面包上一层玻璃纤维（图4-4c）。
（4）为了降低成本，有些中型风力机的叶片采用金属挤压件，或者利用玻璃纤维或环氧树脂抽压成型（图4-4d），但整个叶片无法挤压成渐缩形状，即宽度、厚度等不能变化，难以达到高效率。
（5）有些小型风力机为了达到更经济的效果，叶片用管梁和具有气动外型的玻璃纤维蒙皮做成。
玻璃纤维蒙皮较厚，具有一定强度，同时，在玻璃纤维蒙皮内可粘结一些泡沫材料的肋条（图4-4e）。
（6）叶片用管梁、金属肋条和蒙皮做成。
金属蒙皮做成气动外型，用铆钉和环氧树脂将蒙皮、肋条和管梁粘结在一起（图4-4f）。

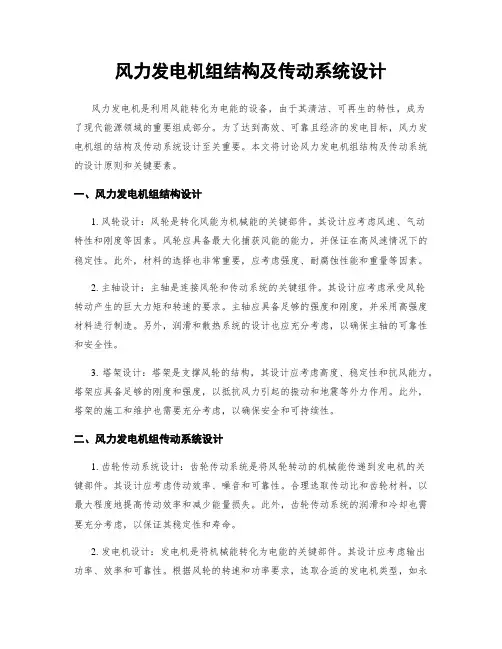

风力发电机组结构及传动系统设计风力发电机是利用风能转化为电能的设备，由于其清洁、可再生的特性，成为了现代能源领域的重要组成部分。
为了达到高效、可靠且经济的发电目标，风力发电机组的结构及传动系统设计至关重要。
本文将讨论风力发电机组结构及传动系统的设计原则和关键要素。
一、风力发电机组结构设计1. 风轮设计：风轮是转化风能为机械能的关键部件。
其设计应考虑风速、气动特性和刚度等因素。
风轮应具备最大化捕获风能的能力，并保证在高风速情况下的稳定性。
此外，材料的选择也非常重要，应考虑强度、耐腐蚀性能和重量等因素。
2. 主轴设计：主轴是连接风轮和传动系统的关键组件。
其设计应考虑承受风轮转动产生的巨大力矩和转速的要求。
主轴应具备足够的强度和刚度，并采用高强度材料进行制造。
另外，润滑和散热系统的设计也应充分考虑，以确保主轴的可靠性和安全性。
3. 塔架设计：塔架是支撑风轮的结构，其设计应考虑高度、稳定性和抗风能力。
塔架应具备足够的刚度和强度，以抵抗风力引起的振动和地震等外力作用。
此外，塔架的施工和维护也需要充分考虑，以确保安全和可持续性。
二、风力发电机组传动系统设计1. 齿轮传动系统设计：齿轮传动系统是将风轮转动的机械能传递到发电机的关键部件。
其设计应考虑传动效率、噪音和可靠性。
合理选取传动比和齿轮材料，以最大程度地提高传动效率和减少能量损失。
此外，齿轮传动系统的润滑和冷却也需要充分考虑，以保证其稳定性和寿命。
2. 发电机设计：发电机是将机械能转化为电能的关键部件。
其设计应考虑输出功率、效率和可靠性。
根据风轮的转速和功率要求，选取合适的发电机类型，如永磁发电机或同步发电机。
同时，发电机的绝缘、冷却和保护系统也需要充分设计，以确保其正常运行和安全性。
3. 控制系统设计：控制系统是风力发电机组的大脑，用于调节风轮转速和传动系统的运行。
其设计应考虑风速、输出功率、负荷变化等因素。
控制系统应具备高精度、高可靠性和自适应性能，以保证风力发电机组在不同工况下的高效运行。
风力发电机组的结构设计与风载荷分析随着对可再生能源的重视和全球气候变化的影响，风力发电成为最具潜力和广泛应用的可再生能源之一。
风力发电机组的结构设计和风载荷分析是确保风力发电系统高效运行和安全稳定的关键因素。
本文将探讨风力发电机组的结构设计原理和风载荷分析的方法。
一、风力发电机组的结构设计原理风力发电机组的结构设计旨在提供足够的结构强度和稳定性，使风机能够承受来自风力的荷载并保持运行稳定。
以下是风力发电机组常见的结构设计原理：1. 塔架设计：塔架是支撑风力发电机组叶片和机舱的关键组件。
塔架的高度和稳定性直接影响风力发电机组的性能和寿命。
塔架通常采用钢结构设计，通过合理布置构件和增加加强材料来提高整体刚度和抗风性能。
2. 叶片设计：叶片是转化风能的关键部分。
叶片的设计旨在提高转化效率和减小风载荷。
材料的选择、叶片形状和空气动力学原理的应用是叶片设计的重要考虑因素。
现代叶片采用复合材料和独特的扭曲形状，以提高刚度和减小风阻力。
3. 发电机设计：发电机是将风能转化为电能的关键部分。
发电机的设计考虑因素包括转速、功率输出、能量转化效率和可靠性。
现代风力发电机组通常采用永磁同步发电机或感应发电机，具有高效率和可靠性。
二、风载荷分析的方法风载荷分析是对风力发电机组在风力作用下的结构响应进行评估和预测的过程。
风载荷分析方法的选择和精确度对于风力发电机组的安全和性能至关重要。
以下是常见的风载荷分析方法：1. 风场建模：风载荷分析的第一步是建立逼真的风场模型。
根据风速、风向和风场的非均匀性，利用数学建模或计算流体力学方法模拟风场的分布和变化。
高精度的风场模型可以提供准确的荷载预测。
2. 结构响应分析：结构响应分析是预测风力发电机组在风载荷作用下的变形和应力分布。
通过使用有限元方法或解析方法，将结构划分为小的单元，分析每个单元的响应并进行整体结构的耦合计算。
结构响应分析可以为结构设计和强度验证提供基础数据。
3. 极限状态分析：极限状态分析是评估风力发电机组在极端风载荷条件下是否能够保持正常运行和安全运行的分析。
风力发电机的组成风力发电机是一种利用风能转化为电能的设备，由多个组件组成。
下面将介绍风力发电机的主要组成部分。
1. 风轮：风轮是风力发电机的核心部件，也是最重要的组成部分之一。
它通常由数个叶片组成，将风能转化为机械能。
风轮的叶片材料通常采用高强度、轻质的复合材料，以便更好地承受风的力量，并且具有良好的耐腐蚀性能。
2. 发电机：发电机是将机械能转化为电能的关键组件。
当风轮叶片受到风的推动而旋转时，通过传动装置将机械能传递给发电机，发电机则将机械能转化为电能。
发电机通常采用同步发电机，其工作原理是利用电磁感应原理，通过转子和定子之间的相对运动产生感应电流。
3. 塔架：塔架是支撑风力发电机和风轮的重要支架。
它的作用是将风轮提升到较高的高度，以便获取到更稳定、更强劲的风能资源。
塔架通常采用钢结构，具有足够的强度和稳定性，以应对复杂的环境条件和风的力量。
4. 控制系统：控制系统是风力发电机的智能核心，用于监控和控制整个发电系统的运行。
它可以实时监测风速、风向、发电机的工作状态等参数，并根据这些参数进行智能调节和控制，以确保风力发电机的安全稳定运行。
控制系统还可以对发电机进行故障检测和维护，提高发电机的可靠性和稳定性。
5. 变速箱：变速箱是将风轮旋转的低速机械能转化为发电机需要的高速机械能的装置。
由于风速是不稳定的，需要通过变速箱来调整风轮的转速，使其与发电机的额定转速相匹配，以确保发电机的正常工作。
6. 停机制：停机制是风力发电机的安全保护装置，用于在遇到极端天气或故障情况下停止发电机的运行。
当风力发电机检测到风速过大或发生其他故障时，停机制会自动启动，将发电机刹车停止，以保护整个系统的安全。
7. 电缆和输电系统：电缆和输电系统用于将风力发电机产生的电能传输到消费者或电网中。
电缆将发电机产生的电能传输到变电站，经过变压、变频等处理后，再通过输电系统将电能传输到需要的地方。
风力发电机的组成部分都起着重要的作用，各个部件之间相互配合，共同实现将风能转化为电能的目标。
