风力发电机结构图解

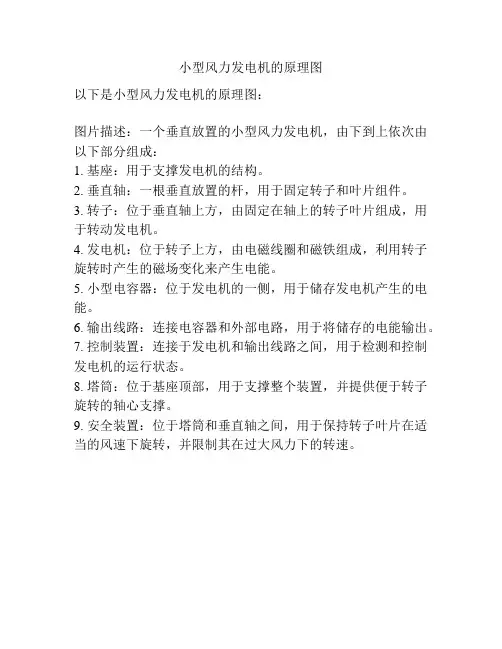

小型风力发电机的原理图
以下是小型风力发电机的原理图：
图片描述：一个垂直放置的小型风力发电机，由下到上依次由以下部分组成：
1. 基座：用于支撑发电机的结构。

2. 垂直轴：一根垂直放置的杆，用于固定转子和叶片组件。

3. 转子：位于垂直轴上方，由固定在轴上的转子叶片组成，用于转动发电机。

4. 发电机：位于转子上方，由电磁线圈和磁铁组成，利用转子旋转时产生的磁场变化来产生电能。

5. 小型电容器：位于发电机的一侧，用于储存发电机产生的电能。

6. 输出线路：连接电容器和外部电路，用于将储存的电能输出。

7. 控制装置：连接于发电机和输出线路之间，用于检测和控制发电机的运行状态。

8. 塔筒：位于基座顶部，用于支撑整个装置，并提供便于转子旋转的轴心支撑。

9. 安全装置：位于塔筒和垂直轴之间，用于保持转子叶片在适当的风速下旋转，并限制其在过大风力下的转速。

绍结机构介风力发电风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电该机组通过风力推动叶轮旋转，塔架和基础等组成。

机、控制与安全系统、机舱、有效的将风能转再通过传动系统增速来达到发电机的转速后来驱动发电机发电，化成电能。

风力发电机组结构示意图如下。

1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。

叶轮的转动是风作用在叶片上产生的升力导致。

由叶片、轮毂、变桨系统组成。

每个叶片有一套独立的变桨机构，主动对叶片进行调节。

叶片配备雷电保护系统。

风机维护时，叶轮可通过锁定销进行锁定。

（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。

（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。

发电机是将叶轮转动的机械动能转换为电能的部件。

明阳）发电机4（．1.5s/se机组采用是带滑环三相双馈异步发电机。

转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。

（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。

同时提供必要的锁紧力矩，以保障机组安全运行。

（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。

轮毂结构是3个放射形喇叭口拟合在一起的。

轮箱转速比：）发电机：（41550kw 发电机额定功率：发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动。
