重力式挡墙验算计算项目：本溪重力式挡墙计算时间：2013-06-07 15:29:43 星期五执行规范：[1] 《建筑边坡工程技术规范》（GB50330-2002），本文简称《边坡规范》[2] 《建筑结构荷载规范》（GB50009-2001），本文简称《荷载规范》[3] 《建筑抗震设计规范》（GB50011-2010），本文简称《抗震规范》[4] 《混凝土结构设计规范》（GB50010-2010），本文简称《混凝土规范》[5] 《建筑地基基础设计规范》（GB50007-2002），本文简称《基础规范》[6] 《砌体结构设计规范》（GB50003-2001），本文简称《砌体规范》---------------------------------------------------------------------- [ 简图 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 已知条件 ]3. 荷载信息---------------------------------------------------------------------- [ 计算内容 ]---------------------------------------------------------------------- （1）墙身力系计算（2）滑动稳定性验算（3）倾覆稳定性验算（4）地基承载力及偏心距验算（5）墙底截面强度验算（6）台顶截面强度验算---------------------------------------------------------------------- [ 计算结果 ]---------------------------------------------------------------------- 一、【组合1】(一) 作用在挡土墙上的力系计算1 岩土压力计算(1) 合力按《边坡规范》公式(6.2.3)计算主动土压力：Ea=68.230(kN) Ex=67.833(kN) Ey=7.357(kN) 作用点高度 Zy=2.531(m)(2) 分布岩土压力分布见左侧结果图。

2 墙身重力计算墙身截面积 = 7.860(m2) 重量 = 180.773(kN) 重心至墙趾的水平距离 = 1.965(m)(二) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下：基底倾斜角度 = 2.862 (度)总竖向力 = 188.131(kN)，在基底面的法向分量 = 187.896(kN)，切向分量 = 9.395(kN) 总水平力 = 67.833(kN)，在基底面的法向分量 = 3.387(kN)，切向分量 = 67.748(kN) 滑移力 = 58.353(kN) 抗滑力 = 95.642(kN)滑移验算满足: K c = 1.639 > 1.300地基土摩擦系数 = 0.500地基土土楔重 = 1.594(kN)地基土层水平向: 滑移力 = 67.833(kN) 抗滑力 = 94.862(kN)地基土层水平向: 滑移验算满足: K c2 = 1.398 > 1.300(三) 倾覆稳定性验算相对于墙趾点：墙身重力的力臂 = 1.965(m) Ey的力臂 = 2.338(m) Ex的力臂 = 2.439(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩 = 165.440(kN-m) 抗倾覆力矩 = 372.415(kN-m)倾覆验算满足: K0 = 2.251 > 1.600(四) 地基承载力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距相对于墙趾点：总竖向力(标准值) = 191.283(kN) 总弯矩(标准值) = 206.976(kN-m) 力臂 Zn =1.082(m)基础底面宽度 B = 1.834(m) 偏心距 e = -0.165(m)(右偏)作用于基底的合力偏心距验算满足：e = 0.165 ≤ 0.250×1.834 = 0.458(m)基底压力(标准值)：墙趾 = 47.980(kPa) 墙踵 = 160.620(kPa)地基平均承载力验算满足：p k=104.300 ≤ f a=406.000(kPa)基础边缘地基承载力验算满足：p kmax=160.620 ≤ 1.2f a=1.2×406.000 = 487.200(kPa)(五) 墙底截面强度验算1 岩土压力不重新计算2 墙身重力计算墙身截面积 = 7.775(m2) 重量 = 178.825(kN) 重心至墙趾的水平距离 = 1.973(m)3 截面验算相对于验算截面外边缘：墙身重力的力臂 = 1.973(m) Ey的力臂 = 2.338(m) Ex的力臂 = 2.439(m)相对于截面趾点：总竖向力(设计值) = 186.182(kN) 总弯矩(设计值) = 204.584(kN-m) 力臂 Zn =1.099(m)截面宽度 B = 1.850 (m) 偏心距 e = -0.174(m)(右偏)截面上偏心距验算满足：e = 0.174 ≤ 0.300×1.850 = 0.555(m)重要性系数γ0 = 1.000验算截面上的轴向力设计值N = 186.182(kN)高厚比和轴向力偏心距的影响系数φ = 0.979挡墙构件的计算截面每沿米面积A = 1.850(m2)砌体抗压强度设计值f = 610.000(kPa)受压承载力验算满足：γ0N = 186.182 < φfA = 1105.097(kN)重要性系数γ0 = 1.000验算截面上的剪力设计值V = 67.833(kN)修正系数α = 0.640剪压符合受力影响系数μ = 0.246截面平均压应力设计值σ0 = 100.639(kPa)挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗剪强度设计值f v = 160.000(kPa)受剪承载力验算满足: γ0V = 67.833 < (f v+αμσ0)A = 325.369(kPa)(六) 台顶截面强度验算1 岩土压力计算按《边坡规范》公式(6.2.3)计算主动土压力：Ea=47.952(kN) Ex=47.672(kN) Ey=5.170(kN) 作用点高度 Zy=2.333(m)2 墙身重力计算墙身截面积 = 6.825(m2) 重量 = 156.975(kN) 重心至墙趾的水平距离 = 1.315(m)3 截面验算相对于验算截面外边缘：墙身重力的力臂 = 1.315(m) Ey的力臂 = 1.617(m) Ex的力臂 = 2.333(m)相对于截面趾点：总竖向力(设计值) = 162.145(kN) 总弯矩(设计值) = 103.607(kN-m) 力臂 Zn =0.639(m)截面宽度 B = 1.150 (m) 偏心距 e = -0.064(m)(右偏)截面上偏心距验算满足：e = 0.064 ≤ 0.300×1.150 = 0.345(m)重要性系数γ0 = 1.000验算截面上的轴向力设计值N = 162.145(kN)高厚比和轴向力偏心距的影响系数φ = 0.791挡墙构件的计算截面每沿米面积A = 1.150(m2)砌体抗压强度设计值f = 610.000(kPa)受压承载力验算满足：γ0N = 162.145 < φfA = 554.657(kN)重要性系数γ0 = 1.000验算截面上的剪力设计值V = 47.672(kN)修正系数α = 0.640剪压符合受力影响系数μ = 0.241截面平均压应力设计值σ0 = 140.996(kPa)挡墙构件的计算截面每沿米面积A = 1.150(m2)材料抗剪强度设计值f v = 160.000(kPa)受剪承载力验算满足: γ0V = 47.672 < (f v+αμσ0)A = 209.014(kPa)二、【组合2】(一) 作用在挡土墙上的力系计算1 岩土压力计算(1) 合力按《边坡规范》公式(6.2.3)计算主动土压力：Ea=68.230(kN) Ex=67.833(kN) Ey=7.357(kN) 作用点高度 Zy=2.531(m)(2) 分布岩土压力分布见左侧结果图。

2 墙身重力计算墙身截面积 = 7.860(m2) 重量 = 180.773(kN) 重心至墙趾的水平距离 = 1.965(m)(二) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下：基底倾斜角度 = 2.862 (度)总竖向力 = 188.131(kN)，在基底面的法向分量 = 187.896(kN)，切向分量 = 9.395(kN) 总水平力 = 67.833(kN)，在基底面的法向分量 = 3.387(kN)，切向分量 = 67.748(kN) 滑移力 = 58.353(kN) 抗滑力 = 95.642(kN)滑移验算满足: K c = 1.639 > 1.300地基土摩擦系数 = 0.500地基土土楔重 = 1.594(kN)地基土层水平向: 滑移力 = 67.833(kN) 抗滑力 = 94.862(kN)地基土层水平向: 滑移验算满足: K c2 = 1.398 > 1.300(三) 倾覆稳定性验算相对于墙趾点：墙身重力的力臂 = 1.965(m) Ey的力臂 = 2.338(m) Ex的力臂 = 2.439(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩 = 165.440(kN-m) 抗倾覆力矩 = 372.415(kN-m)倾覆验算满足: K0 = 2.251 > 1.600(四) 地基承载力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距相对于墙趾点：总竖向力(标准值) = 191.283(kN) 总弯矩(标准值) = 206.976(kN-m) 力臂 Zn =1.082(m)基础底面宽度 B = 1.834(m) 偏心距 e = -0.165(m)(右偏)作用于基底的合力偏心距验算满足：e = 0.165 ≤ 0.250×1.834 = 0.458(m)基底压力(标准值)：墙趾 = 47.980(kPa) 墙踵 = 160.620(kPa)地基平均承载力验算满足：p k=104.300 ≤ f a=406.000(kPa)基础边缘地基承载力验算满足：p kmax=160.620 ≤ 1.2f a=1.2×406.000 = 487.200(kPa)(五) 墙底截面强度验算1 岩土压力不重新计算2 墙身重力计算墙身截面积 = 7.775(m2) 重量 = 178.825(kN) 重心至墙趾的水平距离 = 1.973(m)3 截面验算相对于验算截面外边缘：墙身重力的力臂 = 1.973(m) Ey的力臂 = 2.338(m) Ex的力臂 = 2.439(m)相对于截面趾点：总竖向力(设计值) = 186.182(kN) 总弯矩(设计值) = 204.584(kN-m) 力臂 Zn =1.099(m)截面宽度 B = 1.850 (m) 偏心距 e = -0.174(m)(右偏)截面上偏心距验算满足：e = 0.174 ≤ 0.300×1.850 = 0.555(m)重要性系数γ0 = 1.000验算截面上的轴向力设计值N = 186.182(kN)高厚比和轴向力偏心距的影响系数φ = 0.979挡墙构件的计算截面每沿米面积A = 1.850(m2)砌体抗压强度设计值f = 610.000(kPa)受压承载力验算满足：γ0N = 186.182 < φfA = 1105.097(kN)重要性系数γ0 = 1.000验算截面上的剪力设计值V = 67.833(kN)修正系数α = 0.640剪压符合受力影响系数μ = 0.246截面平均压应力设计值σ0 = 100.639(kPa)挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗剪强度设计值f v = 160.000(kPa)受剪承载力验算满足: γ0V = 67.833 < (f v+αμσ0)A = 325.369(kPa)(六) 台顶截面强度验算1 岩土压力计算按《边坡规范》公式(6.2.3)计算主动土压力：Ea=47.952(kN) Ex=47.672(kN) Ey=5.170(kN) 作用点高度 Zy=2.333(m)2 墙身重力计算墙身截面积 = 6.825(m2) 重量 = 156.975(kN) 重心至墙趾的水平距离 = 1.315(m)3 截面验算相对于验算截面外边缘：墙身重力的力臂 = 1.315(m) Ey的力臂 = 1.617(m) Ex的力臂 = 2.333(m)相对于截面趾点：总竖向力(设计值) = 162.145(kN) 总弯矩(设计值) = 103.607(kN-m) 力臂 Zn =0.639(m)截面宽度 B = 1.150 (m) 偏心距 e = -0.064(m)(右偏)截面上偏心距验算满足：e = 0.064 ≤ 0.300×1.150 = 0.345(m)重要性系数γ0 = 1.000验算截面上的轴向力设计值N = 162.145(kN)高厚比和轴向力偏心距的影响系数φ = 0.791挡墙构件的计算截面每沿米面积A = 1.150(m2)砌体抗压强度设计值f = 610.000(kPa)受压承载力验算满足：γ0N = 162.145 < φfA = 554.657(kN)重要性系数γ0 = 1.000验算截面上的剪力设计值V = 47.672(kN)修正系数α = 0.640剪压符合受力影响系数μ = 0.241截面平均压应力设计值σ0 = 140.996(kPa)挡墙构件的计算截面每沿米面积A = 1.150(m2)材料抗剪强度设计值f v = 160.000(kPa)受剪承载力验算满足: γ0V = 47.672 < (f v+αμσ0)A = 209.014(kPa)三、【各组合最不利结果】(一) 滑动稳定性验算抗滑移稳定系数最不利为：组合1(组合1)抗滑力 = 95.642(kN)，滑移力 = 58.353(kN)。

合集下载

混凝土挡土墙计算书

混凝土挡土墙计算书

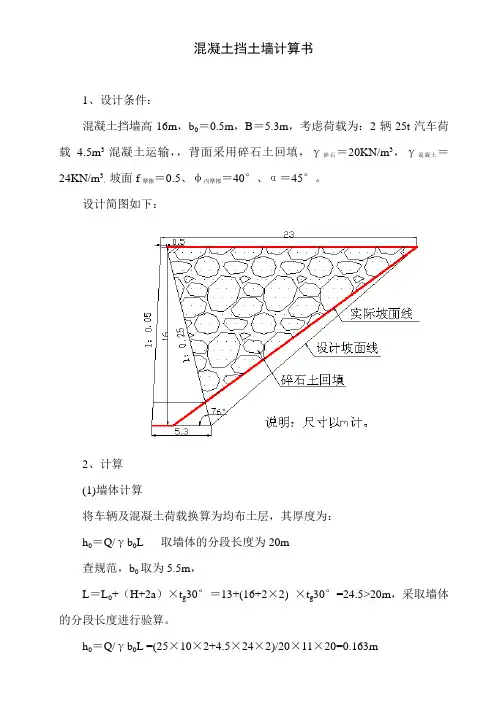

混凝土挡土墙计算书1、设计条件：混凝土挡墙高16m，b0＝0.5m，B＝5.3m，考虑荷载为：2辆25t汽车荷载 4.5m3混凝土运输，，背面采用碎石土回填，γ碎石＝20KN/m3，γ混凝土＝24KN/m3，坡面f摩擦＝0.5、φ内摩擦＝40°、α＝45°。

设计简图如下：2、计算(1)墙体计算将车辆及混凝土荷载换算为均布土层，其厚度为：h0＝Q/γb0L 取墙体的分段长度为20m查规范，b0取为5.5m，L＝L0+（H+2a）×t g30°＝13+(16+2×2) ×t g30°=24.5>20m，采取墙体的分段长度进行验算。

h0＝Q/γb0L =(25×10×2+4.5×24×2)/20×11×20=0.163mQ碎石土＝1/2×22.5×16.163×20＝3637KN/m取单位墙体进行分析：E a＝Q×ctg（φ内摩擦+a）＝3637×ctg（40°+45°）＝318.2KNE a水平＝E a×sin（76°）＝318.2×sin（76°）＝308.7 KNE a垂直＝E a×cos（76°）＝318.2×sin（76°）＝76.9KNZ f＝h/3＝16/3＝5.33mX f＝5.3-16/3×0.25＝3.97m单位长度混凝土挡墙：Q墙＝1/2×（0.5+5.3）×16×24×1＝1113.6KNX0=2.071m(2)抗倾覆验算：K0=（G×X0+ E a垂直×X f）/( E a水平×Z f)=(1113.6×2.071+76.9×3.97)/(308.7×5.33)=1.58>1.5(3)抗滑验算：K c=（G + E a垂直）×μ/E a水平=(1113.6+76.9)×0.5/308.7 =1.9>1.3(4)地基承载力验算e=2.071-（1113.6×2.071+76.9×3.97-5.33×308.7）/（1113.6+76.9）＝1.26 P＝N/B=(1113.6+76.9)/5.3=224.6Kpa<【σ地基】＝10Mpaσmax，min＝P（1±6e/B）=224.6×(1±6×1.26/5.3)=545 Kpa<1.2σ地基=12 Mpa =-96 Kpa<0由于地基出现拉应力，需增设抗拉钢筋进行预锚，防止出现拉裂破坏。

挡土墙计算书

挡土墙计算书

挡土墙计算书一、工程概述本次设计的挡土墙位于_____，主要用于支撑土体，防止土体坍塌，保障周边建筑物和道路的安全。

挡土墙的高度为_____m，长度为_____m，采用_____材料建造。

二、设计依据1、《建筑地基基础设计规范》（GB 50007-2011）2、《混凝土结构设计规范》（GB 50010-2010）（2015 年版）3、《砌体结构设计规范》（GB 50003-2011）4、相关的工程地质勘察报告三、荷载计算1、土压力计算主动土压力系数：根据土的物理力学性质和墙背倾斜角度，通过库仑土压力理论或朗肯土压力理论计算主动土压力系数。

土压力分布：假设土压力呈线性分布，计算土压力的合力及其作用点位置。

2、墙身自重根据挡土墙的材料和尺寸，计算墙身的自重。

3、其他荷载考虑可能存在的地面超载、地震作用等，按照相关规范进行计算。

四、稳定性验算1、抗滑移稳定性验算计算抗滑移稳定系数，应满足规范要求。

若不满足，采取增加墙底宽度、设置防滑凸榫等措施。

2、抗倾覆稳定性验算计算抗倾覆稳定系数，应满足规范要求。

若不满足，调整墙身断面尺寸或增加墙踵长度。

五、地基承载力验算1、计算基底平均压力和最大压力，应小于地基承载力特征值。

2、若地基承载力不满足要求，采取地基处理措施，如换填、夯实等。

六、墙身强度验算1、正截面受弯承载力验算计算墙身在弯矩作用下的配筋。

2、斜截面受剪承载力验算验算墙身的抗剪强度。

七、排水设计为了减少墙后水压力，应设置排水设施，如泄水孔、排水盲沟等。

泄水孔的间距、孔径和排水坡度应根据实际情况合理确定。

八、伸缩缝和沉降缝设置为了防止挡土墙因温度变化和不均匀沉降而产生裂缝，应设置伸缩缝和沉降缝。

缝的间距一般为 10 20m，缝宽 20 30mm，缝内用沥青麻筋或其他防水材料填充。

九、施工注意事项1、施工前应做好场地平整和排水工作，确保施工场地干燥。

2、严格按照设计要求进行基础开挖和处理，保证基底的承载力。

挡土墙计算书

挡土墙计算书

目录1．计算内容 (1)2．计算方法 (1)3．计算结果 (2)4．钢筋面积计算 (3)1 计算内容根据挡土墙结构型式，选取最大断面进行计算；同时选取最不利工况，当上游无水下游土体有1.5m积水情况下的挡墙稳定。

计算断面下图。

2 计算方法本次计算方法是根据北京理正软件设计研究院编制的挡土墙计算程序，土压力采用朗肯公式计算。

主要参数见下列数据及《挡土墙稳定计算过程》中“原始条件”各项数值。

考虑荷载有自重、墙侧土压力、水压力重等。

挡墙为3级建筑物，此计算工况允许安全系数为1.1；混凝土容重：25kN/m3；回填土容重：19 kN/m3；水的容重：10kN/m3；摩擦系数：0.25；修正后承载力：130.8kpa;摩擦角：28°3 计算结果墙身尺寸:墙身高: 8.000(m)墙顶宽: 0.500(m)面坡倾斜坡度: 1: 0.000背坡倾斜坡度: 1: 0.157墙趾悬挑长DL: 1.500(m)墙趾跟部高DH: 1.000(m)墙趾端部高DH0: 1.000(m)墙踵悬挑长DL1: 5.400(m)墙踵跟部高DH1: 1.000(m)墙踵端部高DH2: 1.000(m)加腋类型:不加腋钢筋合力点到外皮距离: 50(mm)墙趾埋深: 0.000(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C20纵筋级别: HRB335抗剪腹筋等级: HPB235裂缝计算钢筋直径: 20(mm)挡土墙类型: 浸水地区挡土墙墙后填土内摩擦角: 28.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 14.000(度)地基土容重: 19.000(kN/m3)修正后地基土容许承载力: 130.800(kPa) 地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.250地基土类型: 土质地基地基土内摩擦角: 30.000(度)墙后填土浮容重: 9.000(kN/m3)地基浮力系数: 1.000土压力计算方法: 朗肯主动土压力增大系数: 1.000坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 10.000 0.000 0坡面起始距墙顶距离: 0.000(m)地面横坡角度: 0.000(度)墙顶标高: 8.000(m)挡墙内侧常年水位标高: 2.200(m)挡墙外侧常年水位标高: 0.000(m)浮力矩是否作为倾覆力矩加项: 是钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）注意：墙身内力配筋计算时,各种作用力采用的分项(安全)系数为:重力不利时 = 1.200重力有利时 = 1.000主动土压力 = 1.200静水压力 = 1.200扬压力 = 1.200地震力 = 1.000===================================================================== 第 1 种情况: 一般情况[土压力计算] 计算高度为 8.000(m)处的朗肯主动土压力按假想墙背计算得到：Ea=210.771 Ex=210.771 Ey=0.000(kN) 作用点高度 Zy=2.747(m) 墙身截面积 = 15.849(m2) 重量 = 396.216 kN地下水作用力及合力作用点坐标(相对于墙面坡上角点)X分力(kN) Y分力(kN) Xc(m) Yc(m) 墙面坡侧: 0.00 0.00 0.00 0.00墙背坡侧: -24.20 -65.93 4.25 -7.27墙底面: -0.00 93.50 4.17 -8.00 整个墙踵上的土重 = 725.399(kN) 重心坐标(3.995,-3.119)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.250滑移力= 234.971(kN) 抗滑力= 273.512(kN)滑移验算满足: Kc = 1.164 > 1.100(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 3.240 (m)相对于墙趾点，墙踵上土重的力臂 Zw1 = 5.495 (m)相对于墙趾点，Ey的力臂 Zx = 8.500 (m)相对于墙趾点，Ex的力臂 Zy = 2.747 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 747.236(kN-m) 抗倾覆力矩= 5269.869(kN-m)倾覆验算满足: K0 = 7.052 > 1.500(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1094.050(kN) 作用于墙趾下点的总弯矩=4522.634(kN-m)基础底面宽度 B = 8.500 (m) 偏心距 e = 0.116(m)基础底面合力作用点距离基础趾点的距离 Zn = 4.134(m)基底压应力: 趾部=139.257 踵部=118.176(kPa)最大应力与最小应力之比 = 139.257 / 118.176 = 1.178作用于基底的合力偏心距验算满足: e=0.116 <= 0.250*8.500 = 2.125(m) 墙趾处地基承载力验算满足: 压应力=139.257 <= 156.960(kPa)墙踵处地基承载力验算满足: 压应力=118.176 <= 170.040(kPa)地基平均承载力验算满足: 压应力=128.716 <= 130.800(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 1094.050(kN) 作用于墙趾下点的总弯矩=4522.634(kN-m)基础底面宽度 B = 8.500 (m) 偏心距 e = 0.116(m)基础底面合力作用点距离趾点的距离 Zn = 4.134(m)基础底压应力: 趾点=139.257 踵点=118.176(kPa)设计值:作用于基础底的总竖向力 = 1312.860(kN) 作用于墙趾下点的总弯矩=5427.161(kN-m)基础底面宽度 B = 8.500 (m) 偏心距 e = 0.116(m)基础底面合力作用点距离趾点的距离 Zn = 4.134(m)基础底压应力: 趾点=167.108 踵点=141.811(kPa)[趾板根部]截面高度: H' = 1.000(m)截面剪力: Q = 209.814(kN)截面抗剪验算满足，不需要配抗剪腹筋截面弯矩: M = 158.197(kN-m)抗弯拉筋构造配筋: 配筋率Us=0.06% < Us_min=0.20% 抗弯受拉筋: As = 2000(mm2)截面弯矩: M(标准值) = 127.144(kN-m)最大裂缝宽度：鋐max = 0.038(mm)。
